Устройство для чистовой и упрочняющей обработки поверхностей деталей

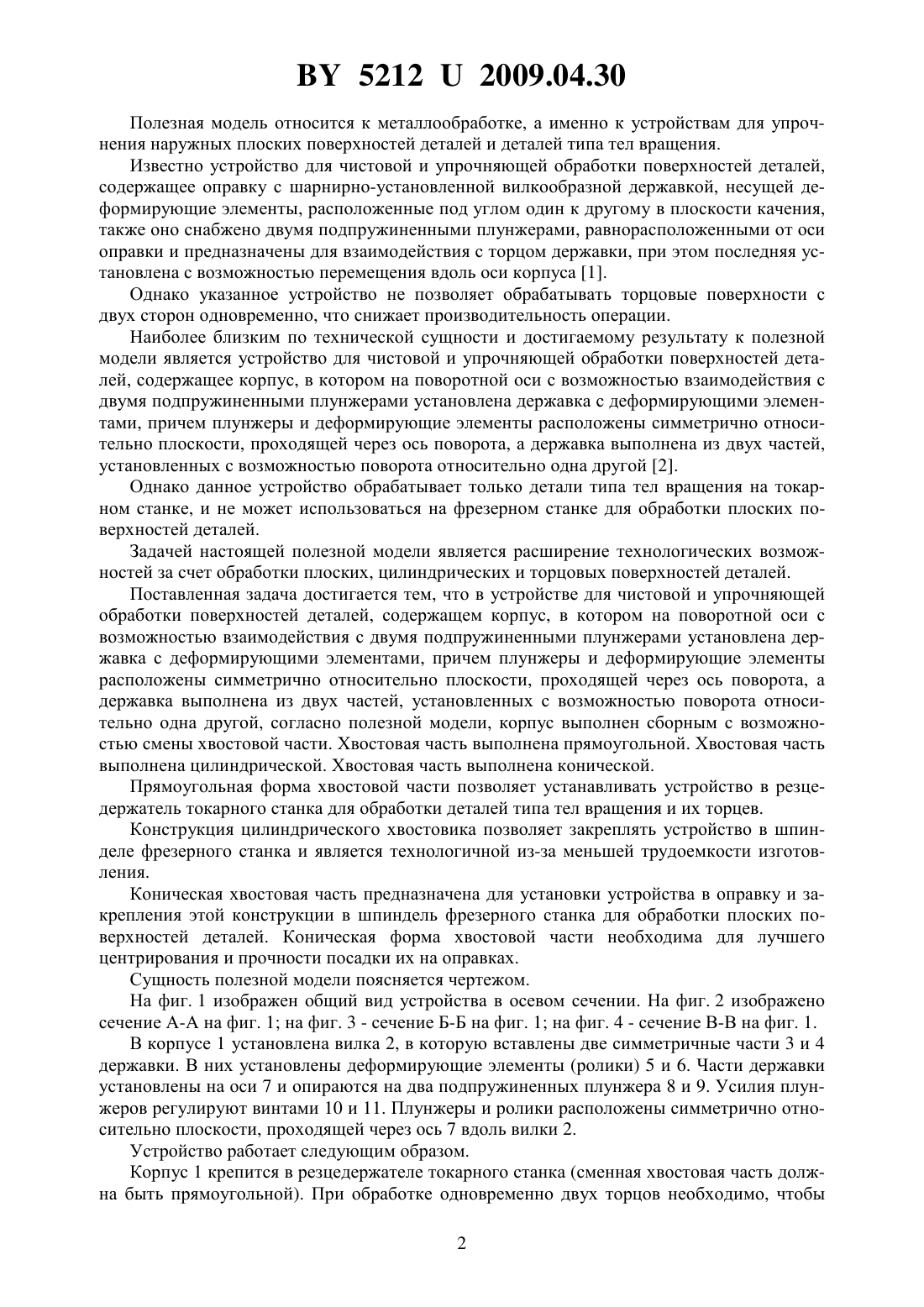

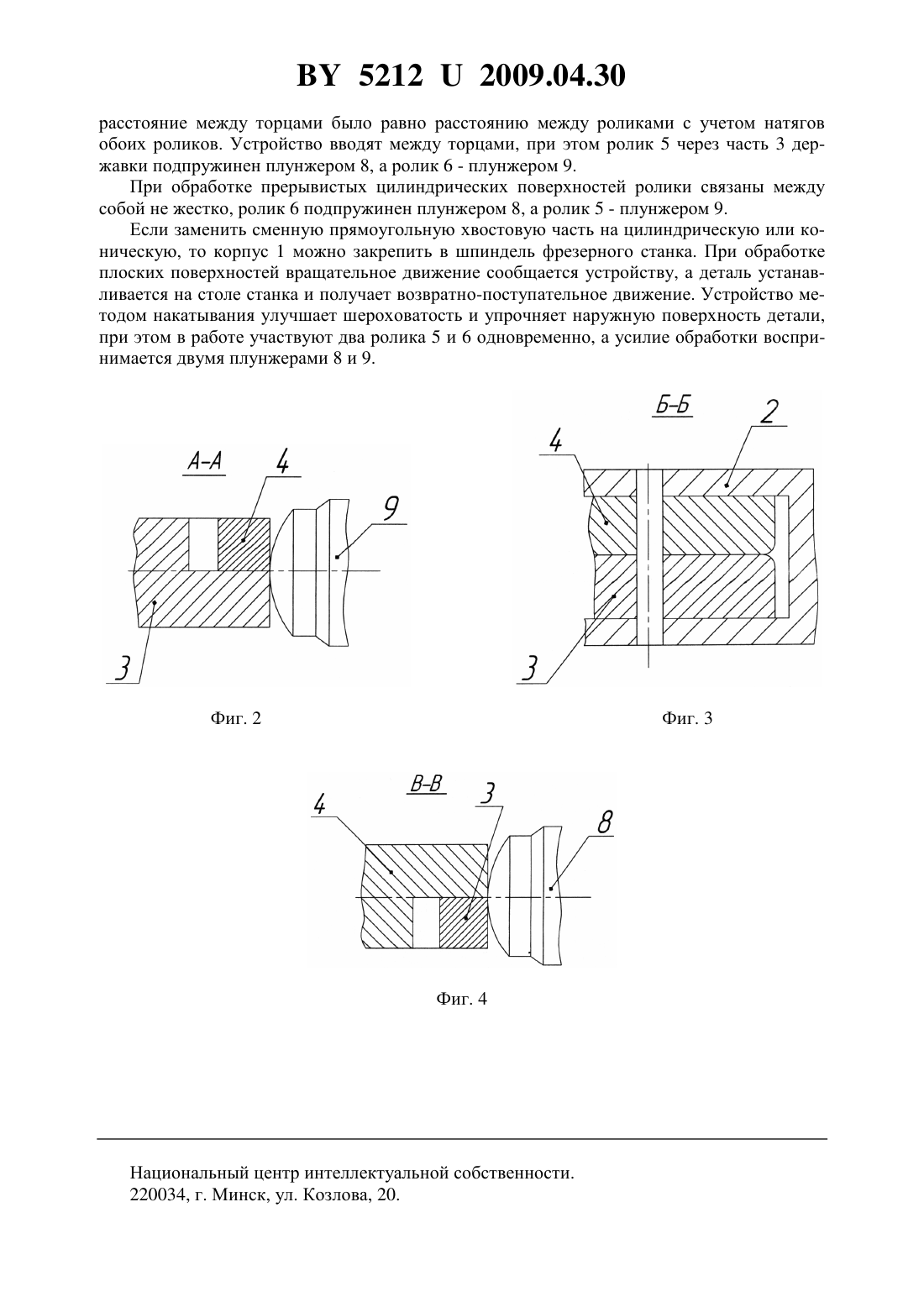

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЧИСТОВОЙ И УПРОЧНЯЮЩЕЙ ОБРАБОТКИ ПОВЕРХНОСТЕЙ ДЕТАЛЕЙ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Абакунчик Надежда Михайловна Сургунт Ярослав Михайлович Котиков Птр Филиппович(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) 1. Устройство для чистовой и упрочняющей обработки поверхностей деталей, содержащее корпус, в котором на поворотной оси с возможностью взаимодействия с двумя подпружиненными плунжерами установлена державка с деформирующими элементами,причем плунжеры и деформирующие элементы расположены симметрично относительно плоскости, проходящей через ось поворота, а державка выполнена из двух частей, установленных с возможностью поворота относительно одна другой, отличающееся тем, что корпус выполнен сборным с возможностью смены хвостовой части. 2. Устройство для чистовой и упрочняющей обработки поверхностей деталей по п. 1,отличающееся тем, что хвостовая часть выполнена прямоугольной. 3. Устройство для чистовой и упрочняющей обработки поверхностей деталей по п. 1,отличающееся тем, что хвостовая часть выполнена цилиндрической. 4. Устройство для чистовой и упрочняющей обработки поверхностей деталей по п. 1,отличающееся тем, что хвостовая часть выполнена конической. 52122009.04.30 Полезная модель относится к металлообработке, а именно к устройствам для упрочнения наружных плоских поверхностей деталей и деталей типа тел вращения. Известно устройство для чистовой и упрочняющей обработки поверхностей деталей,содержащее оправку с шарнирно-установленной вилкообразной державкой, несущей деформирующие элементы, расположенные под углом один к другому в плоскости качения,также оно снабжено двумя подпружиненными плунжерами, равнорасположенными от оси оправки и предназначены для взаимодействия с торцом державки, при этом последняя установлена с возможностью перемещения вдоль оси корпуса 1. Однако указанное устройство не позволяет обрабатывать торцовые поверхности с двух сторон одновременно, что снижает производительность операции. Наиболее близким по технической сущности и достигаемому результату к полезной модели является устройство для чистовой и упрочняющей обработки поверхностей деталей, содержащее корпус, в котором на поворотной оси с возможностью взаимодействия с двумя подпружиненными плунжерами установлена державка с деформирующими элементами, причем плунжеры и деформирующие элементы расположены симметрично относительно плоскости, проходящей через ось поворота, а державка выполнена из двух частей,установленных с возможностью поворота относительно одна другой 2. Однако данное устройство обрабатывает только детали типа тел вращения на токарном станке, и не может использоваться на фрезерном станке для обработки плоских поверхностей деталей. Задачей настоящей полезной модели является расширение технологических возможностей за счет обработки плоских, цилиндрических и торцовых поверхностей деталей. Поставленная задача достигается тем, что в устройстве для чистовой и упрочняющей обработки поверхностей деталей, содержащем корпус, в котором на поворотной оси с возможностью взаимодействия с двумя подпружиненными плунжерами установлена державка с деформирующими элементами, причем плунжеры и деформирующие элементы расположены симметрично относительно плоскости, проходящей через ось поворота, а державка выполнена из двух частей, установленных с возможностью поворота относительно одна другой, согласно полезной модели, корпус выполнен сборным с возможностью смены хвостовой части. Хвостовая часть выполнена прямоугольной. Хвостовая часть выполнена цилиндрической. Хвостовая часть выполнена конической. Прямоугольная форма хвостовой части позволяет устанавливать устройство в резцедержатель токарного станка для обработки деталей типа тел вращения и их торцев. Конструкция цилиндрического хвостовика позволяет закреплять устройство в шпинделе фрезерного станка и является технологичной из-за меньшей трудоемкости изготовления. Коническая хвостовая часть предназначена для установки устройства в оправку и закрепления этой конструкции в шпиндель фрезерного станка для обработки плоских поверхностей деталей. Коническая форма хвостовой части необходима для лучшего центрирования и прочности посадки их на оправках. Сущность полезной модели поясняется чертежом. На фиг. 1 изображен общий вид устройства в осевом сечении. На фиг. 2 изображено сечение А-А на фиг. 1 на фиг. 3 - сечение Б-Б на фиг. 1 на фиг. 4 - сечение В-В на фиг. 1. В корпусе 1 установлена вилка 2, в которую вставлены две симметричные части 3 и 4 державки. В них установлены деформирующие элементы (ролики) 5 и 6. Части державки установлены на оси 7 и опираются на два подпружиненных плунжера 8 и 9. Усилия плунжеров регулируют винтами 10 и 11. Плунжеры и ролики расположены симметрично относительно плоскости, проходящей через ось 7 вдоль вилки 2. Устройство работает следующим образом. Корпус 1 крепится в резцедержателе токарного станка (сменная хвостовая часть должна быть прямоугольной). При обработке одновременно двух торцов необходимо, чтобы 2 52122009.04.30 расстояние между торцами было равно расстоянию между роликами с учетом натягов обоих роликов. Устройство вводят между торцами, при этом ролик 5 через часть 3 державки подпружинен плунжером 8, а ролик 6 - плунжером 9. При обработке прерывистых цилиндрических поверхностей ролики связаны между собой не жестко, ролик 6 подпружинен плунжером 8, а ролик 5 - плунжером 9. Если заменить сменную прямоугольную хвостовую часть на цилиндрическую или коническую, то корпус 1 можно закрепить в шпиндель фрезерного станка. При обработке плоских поверхностей вращательное движение сообщается устройству, а деталь устанавливается на столе станка и получает возвратно-поступательное движение. Устройство методом накатывания улучшает шероховатость и упрочняет наружную поверхность детали,при этом в работе участвуют два ролика 5 и 6 одновременно, а усилие обработки воспринимается двумя плунжерами 8 и 9. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
