Устройство для чистовой обработки наружных поверхностей профильных деталей

Номер патента: U 4405

Опубликовано: 30.06.2008

Автор: Масальский Юрий Юльянович

Скачать PDF файл.

Текст

Смотреть все

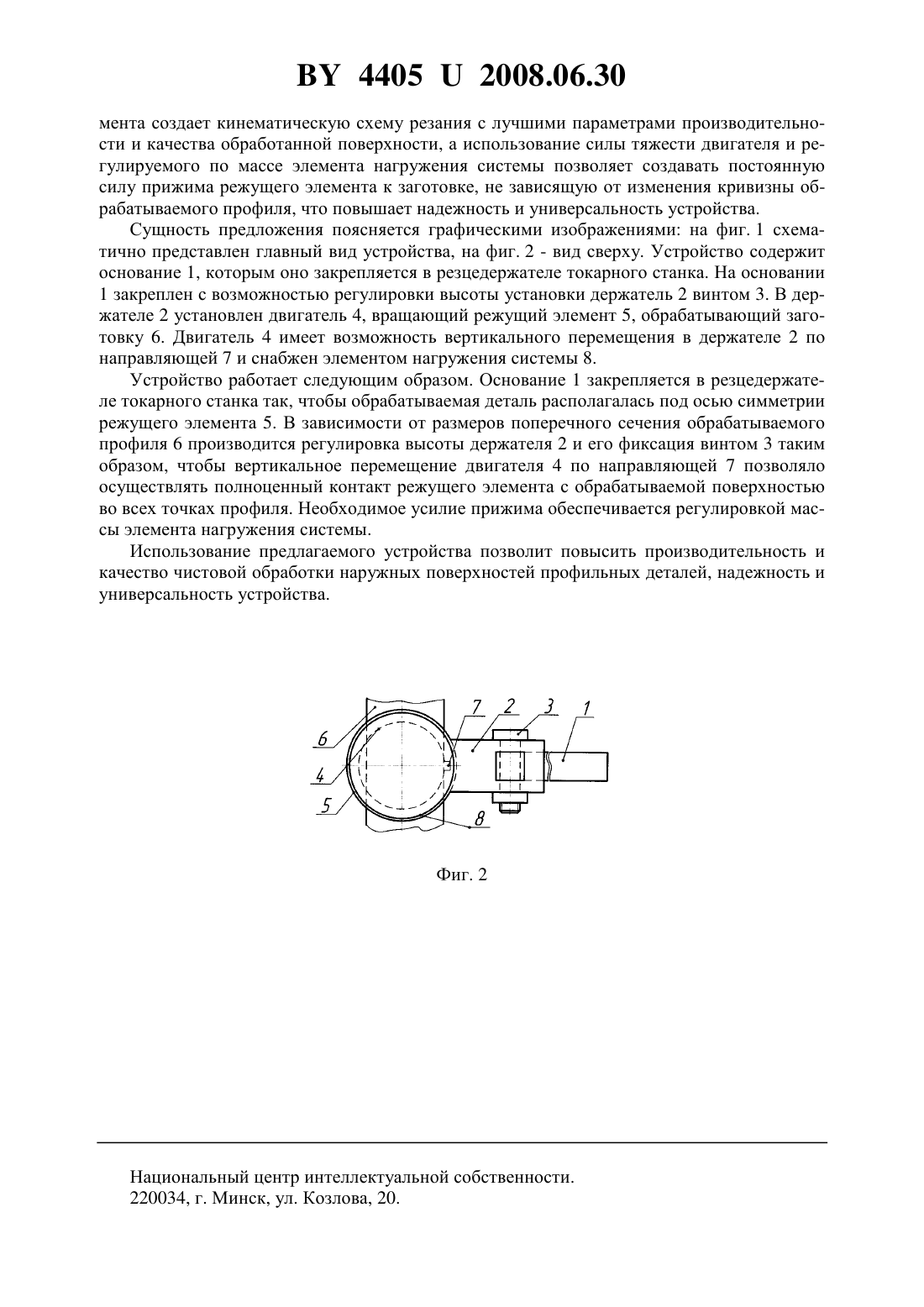

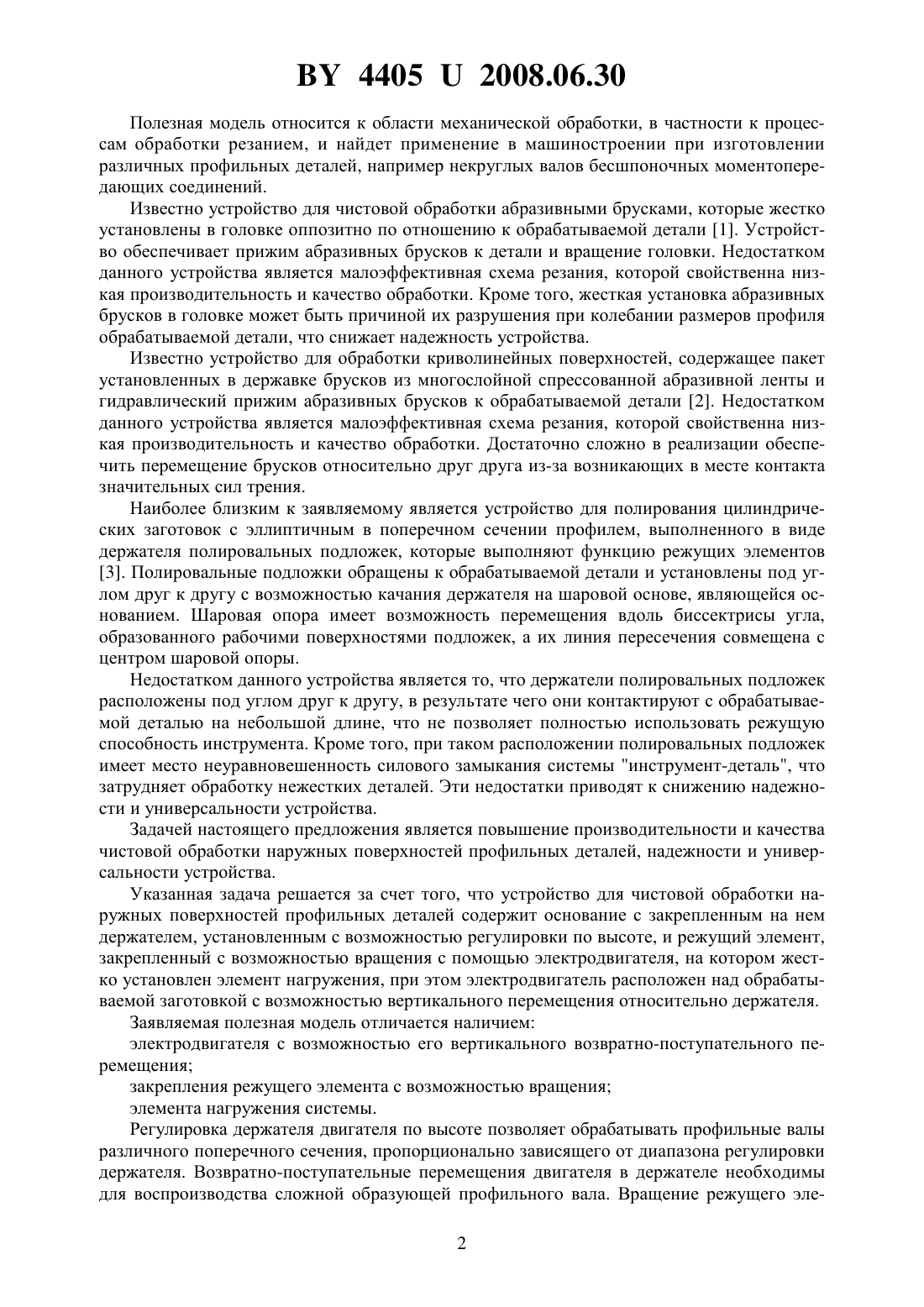

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ЧИСТОВОЙ ОБРАБОТКИ НАРУЖНЫХ ПОВЕРХНОСТЕЙ ПРОФИЛЬНЫХ ДЕТАЛЕЙ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Автор Масальский Юрий Юльянович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Устройство для чистовой обработки наружных поверхностей профильных деталей, содержащее основание с закрепленным на нем держателем, установленным с возможностью регулировки по высоте, режущий элемент, отличающееся тем, что режущий элемент закреплен с возможностью вращения с помощью электродвигателя, на котором жестко установлен элемент нагружения, при этом электродвигатель расположен над обрабатываемой заготовкой с возможностью вертикального перемещения относительно держателя.(56) 1. А.с. СССР 1337238, МПК В 24 В 1/00. Способ чистовой обработки. - Рг.4003811/31-08 / А.В.Королев, О.Ю.Давиденко, А.Г.Маринин. - 29.11.85. 2. А.с. СССР 1230801, МПК В 24 В 1/00, В 24 В 19/06,24 17/00. Способ обработки криволинейных поверхностей. - Рг.3272901/25-08 / А.В.Воронцов. - 10.04.84. 3. А.с. СССР 1315263, МПК В 24 В 37/02,24 17/00. Устройство для полирования. Рг.3964015/40-08 / Ю.К.Лысянный и др. - 08.10.85. 44052008.06.30 Полезная модель относится к области механической обработки, в частности к процессам обработки резанием, и найдет применение в машиностроении при изготовлении различных профильных деталей, например некруглых валов бесшпоночных моментопередающих соединений. Известно устройство для чистовой обработки абразивными брусками, которые жестко установлены в головке оппозитно по отношению к обрабатываемой детали 1. Устройство обеспечивает прижим абразивных брусков к детали и вращение головки. Недостатком данного устройства является малоэффективная схема резания, которой свойственна низкая производительность и качество обработки. Кроме того, жесткая установка абразивных брусков в головке может быть причиной их разрушения при колебании размеров профиля обрабатываемой детали, что снижает надежность устройства. Известно устройство для обработки криволинейных поверхностей, содержащее пакет установленных в державке брусков из многослойной спрессованной абразивной ленты и гидравлический прижим абразивных брусков к обрабатываемой детали 2. Недостатком данного устройства является малоэффективная схема резания, которой свойственна низкая производительность и качество обработки. Достаточно сложно в реализации обеспечить перемещение брусков относительно друг друга из-за возникающих в месте контакта значительных сил трения. Наиболее близким к заявляемому является устройство для полирования цилиндрических заготовок с эллиптичным в поперечном сечении профилем, выполненного в виде держателя полировальных подложек, которые выполняют функцию режущих элементов 3. Полировальные подложки обращены к обрабатываемой детали и установлены под углом друг к другу с возможностью качания держателя на шаровой основе, являющейся основанием. Шаровая опора имеет возможность перемещения вдоль биссектрисы угла,образованного рабочими поверхностями подложек, а их линия пересечения совмещена с центром шаровой опоры. Недостатком данного устройства является то, что держатели полировальных подложек расположены под углом друг к другу, в результате чего они контактируют с обрабатываемой деталью на небольшой длине, что не позволяет полностью использовать режущую способность инструмента. Кроме того, при таком расположении полировальных подложек имеет место неуравновешенность силового замыкания системы инструмент-деталь, что затрудняет обработку нежестких деталей. Эти недостатки приводят к снижению надежности и универсальности устройства. Задачей настоящего предложения является повышение производительности и качества чистовой обработки наружных поверхностей профильных деталей, надежности и универсальности устройства. Указанная задача решается за счет того, что устройство для чистовой обработки наружных поверхностей профильных деталей содержит основание с закрепленным на нем держателем, установленным с возможностью регулировки по высоте, и режущий элемент,закрепленный с возможностью вращения с помощью электродвигателя, на котором жестко установлен элемент нагружения, при этом электродвигатель расположен над обрабатываемой заготовкой с возможностью вертикального перемещения относительно держателя. Заявляемая полезная модель отличается наличием электродвигателя с возможностью его вертикального возвратно-поступательного перемещения закрепления режущего элемента с возможностью вращения элемента нагружения системы. Регулировка держателя двигателя по высоте позволяет обрабатывать профильные валы различного поперечного сечения, пропорционально зависящего от диапазона регулировки держателя. Возвратно-поступательные перемещения двигателя в держателе необходимы для воспроизводства сложной образующей профильного вала. Вращение режущего эле 2 44052008.06.30 мента создает кинематическую схему резания с лучшими параметрами производительности и качества обработанной поверхности, а использование силы тяжести двигателя и регулируемого по массе элемента нагружения системы позволяет создавать постоянную силу прижима режущего элемента к заготовке, не зависящую от изменения кривизны обрабатываемого профиля, что повышает надежность и универсальность устройства. Сущность предложения поясняется графическими изображениями на фиг. 1 схематично представлен главный вид устройства, на фиг. 2 - вид сверху. Устройство содержит основание 1, которым оно закрепляется в резцедержателе токарного станка. На основании 1 закреплен с возможностью регулировки высоты установки держатель 2 винтом 3. В держателе 2 установлен двигатель 4, вращающий режущий элемент 5, обрабатывающий заготовку 6. Двигатель 4 имеет возможность вертикального перемещения в держателе 2 по направляющей 7 и снабжен элементом нагружения системы 8. Устройство работает следующим образом. Основание 1 закрепляется в резцедержателе токарного станка так, чтобы обрабатываемая деталь располагалась под осью симметрии режущего элемента 5. В зависимости от размеров поперечного сечения обрабатываемого профиля 6 производится регулировка высоты держателя 2 и его фиксация винтом 3 таким образом, чтобы вертикальное перемещение двигателя 4 по направляющей 7 позволяло осуществлять полноценный контакт режущего элемента с обрабатываемой поверхностью во всех точках профиля. Необходимое усилие прижима обеспечивается регулировкой массы элемента нагружения системы. Использование предлагаемого устройства позволит повысить производительность и качество чистовой обработки наружных поверхностей профильных деталей, надежность и универсальность устройства. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3

МПК / Метки

МПК: B24B 1/00

Метки: обработки, поверхностей, наружных, чистовой, деталей, устройство, профильных
