Опорная стойка для удержания изделий в заданном положении

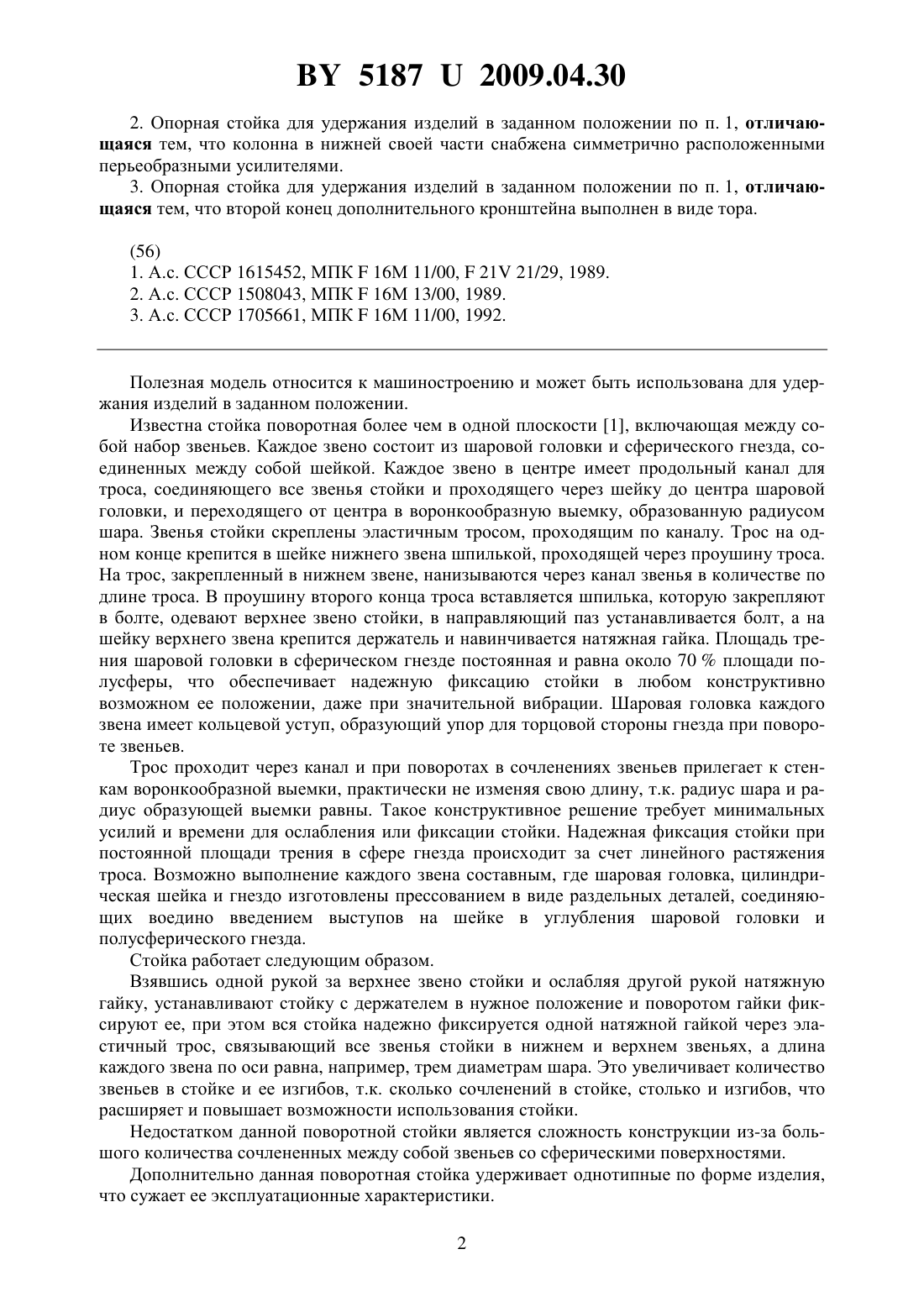

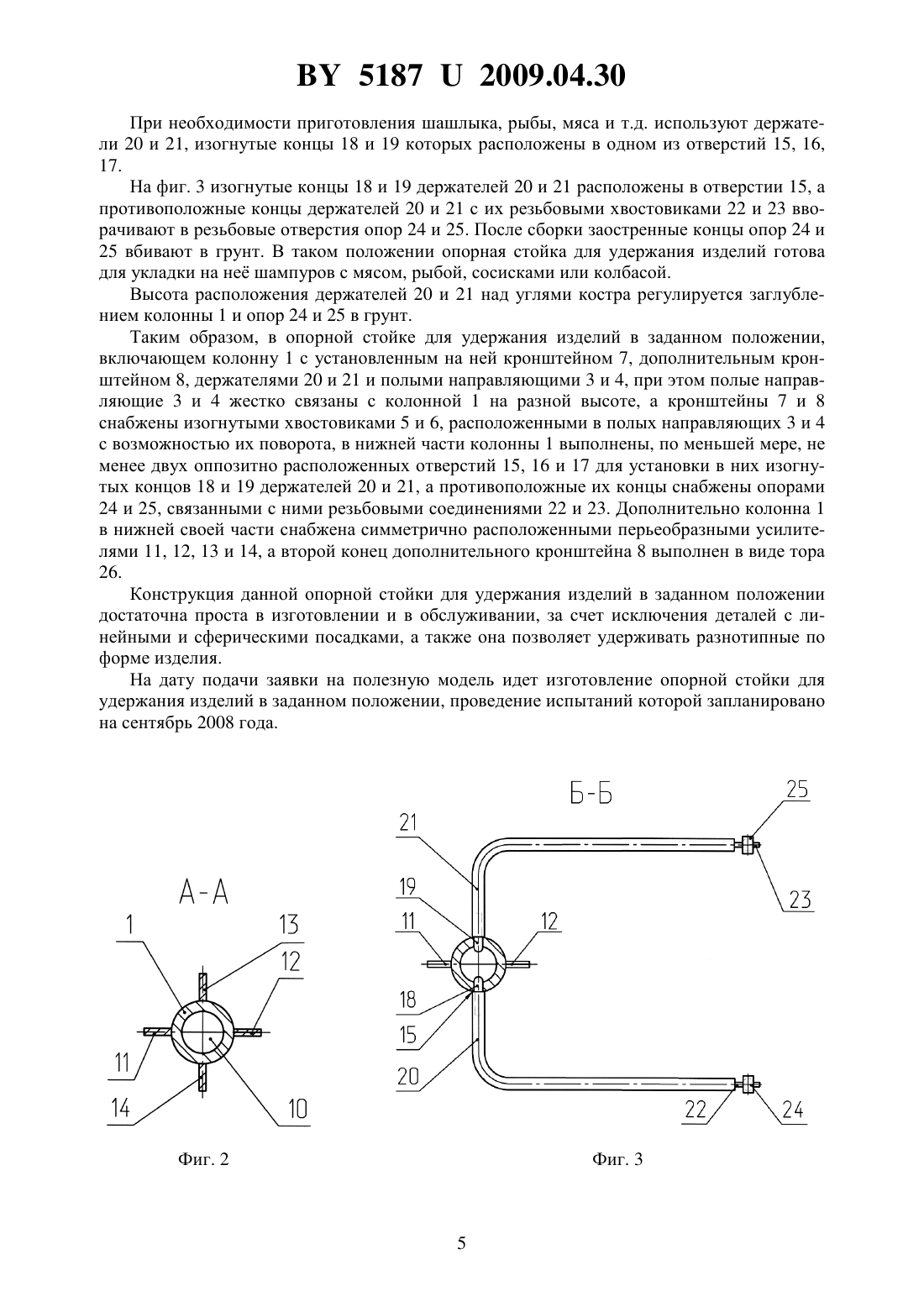

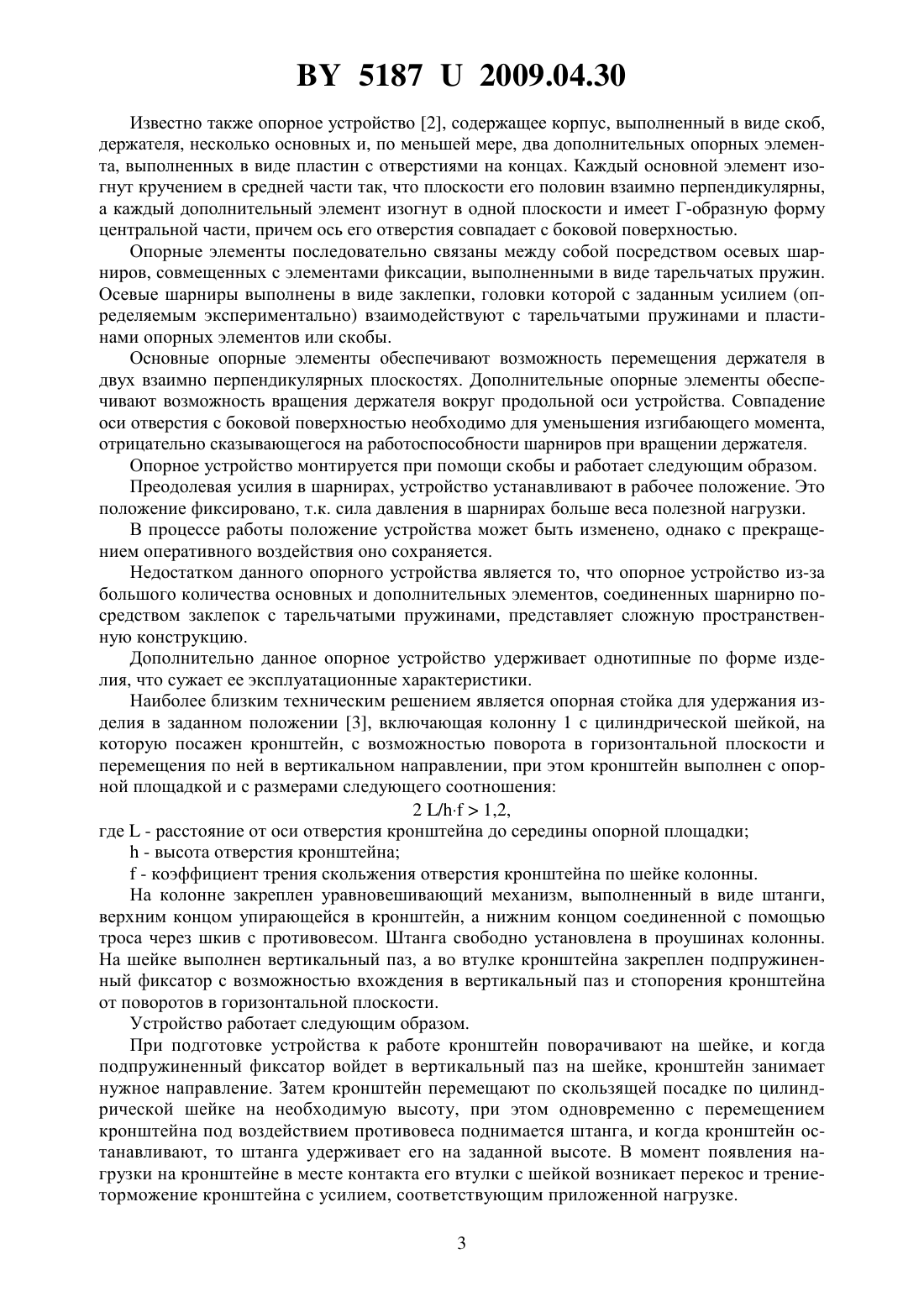

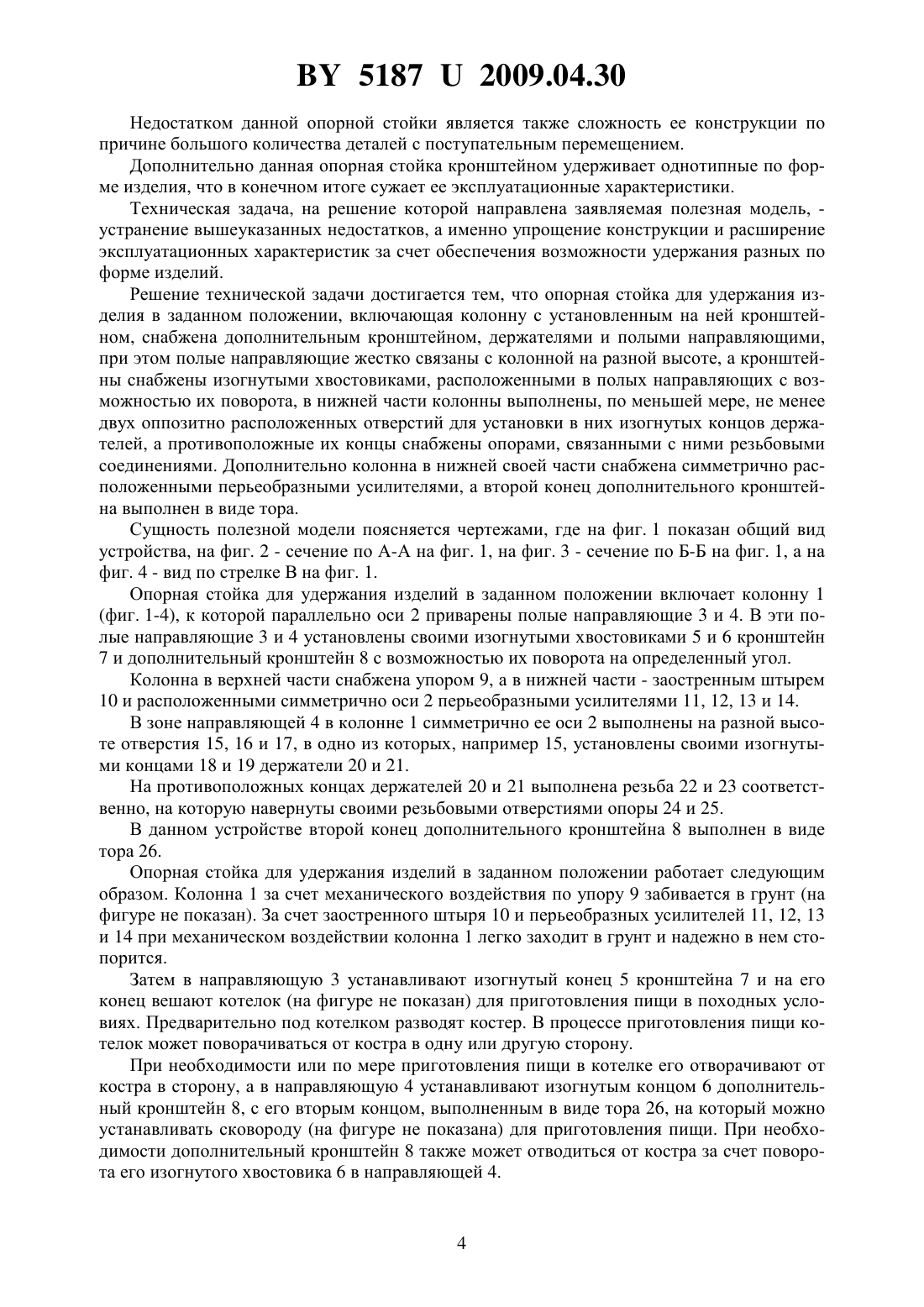

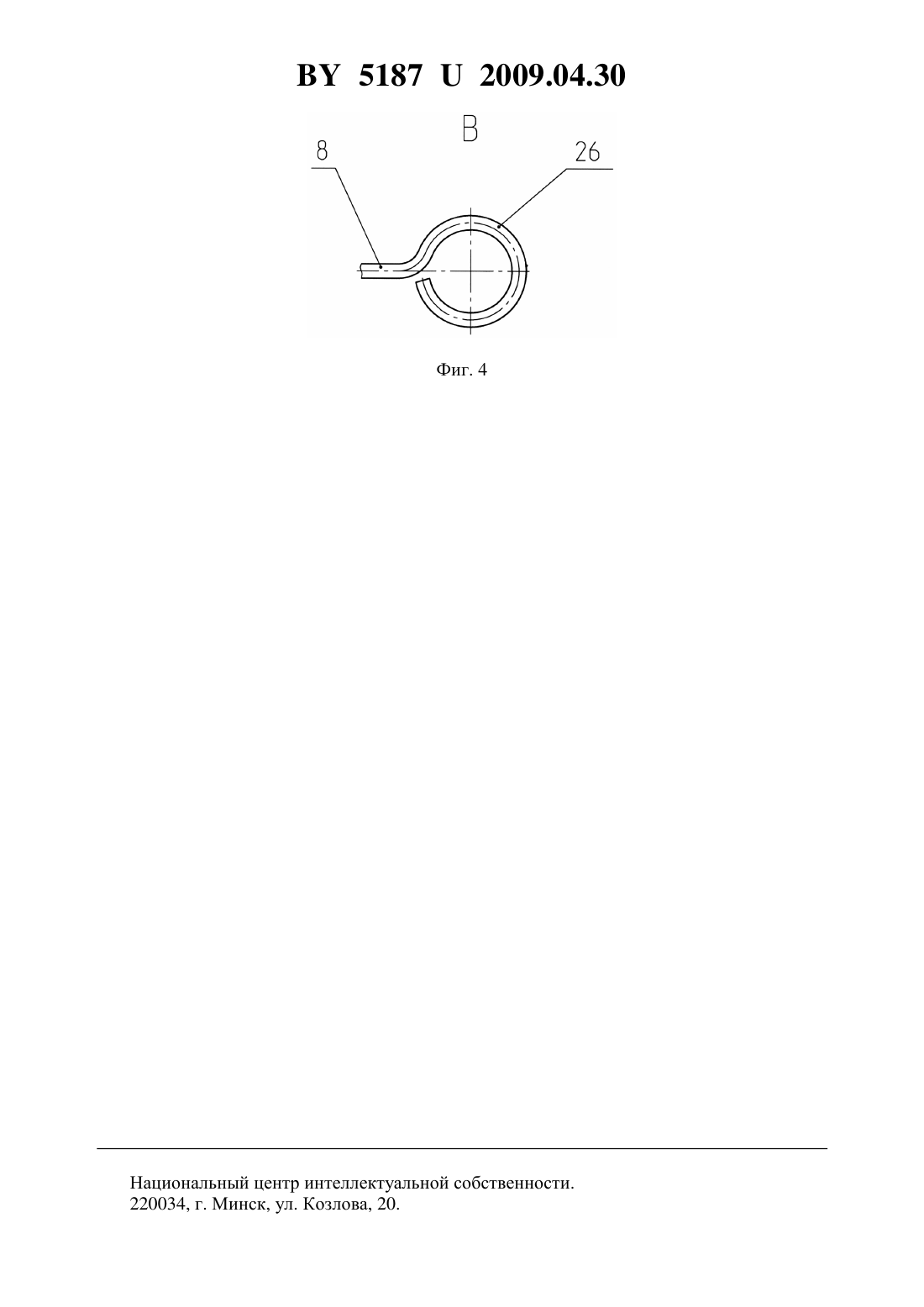

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ОПОРНАЯ СТОЙКА ДЛЯ УДЕРЖАНИЯ ИЗДЕЛИЙ В ЗАДАННОМ ПОЛОЖЕНИИ(71) Заявитель Открытое акционерное общество Сейсмотехника(72) Авторы Алампиев Олег Александрович Баркарь Виктор Леонидович Андросенко Александр Павлович Козусева Тамара Ивановна(73) Патентообладатель Открытое акционерное общество Сейсмотехника(57) 1. Опорная стойка для удержания изделий в заданном положении, включающая колонну с установленным на ней кронштейном, отличающаяся тем, что она снабжена дополнительным кронштейном, держателями и полыми направляющими, при этом полые направляющие жестко связаны с колонной на разной высоте, а кронштейны снабжены изогнутыми хвостовиками, расположенными в полых направляющих с возможностью их поворота, в нижней части колонны выполнены, по меньшей мере, не менее двух оппозитно расположенных отверстий для установки в них изогнутых концов держателей, а противоположные их концы снабжены опорами, связанными с ними резьбовыми соединениями. 51872009.04.30 2. Опорная стойка для удержания изделий в заданном положении по п. 1, отличающаяся тем, что колонна в нижней своей части снабжена симметрично расположенными перьеобразными усилителями. 3. Опорная стойка для удержания изделий в заданном положении по п. 1, отличающаяся тем, что второй конец дополнительного кронштейна выполнен в виде тора.(56) 1. А.с. СССР 1615452, МПК 16 М 11/00,21 21/29, 1989. 2. А.с. СССР 1508043, МПК 16 М 13/00, 1989. 3. А.с. СССР 1705661, МПК 16 М 11/00, 1992. Полезная модель относится к машиностроению и может быть использована для удержания изделий в заданном положении. Известна стойка поворотная более чем в одной плоскости 1, включающая между собой набор звеньев. Каждое звено состоит из шаровой головки и сферического гнезда, соединенных между собой шейкой. Каждое звено в центре имеет продольный канал для троса, соединяющего все звенья стойки и проходящего через шейку до центра шаровой головки, и переходящего от центра в воронкообразную выемку, образованную радиусом шара. Звенья стойки скреплены эластичным тросом, проходящим по каналу. Трос на одном конце крепится в шейке нижнего звена шпилькой, проходящей через проушину троса. На трос, закрепленный в нижнем звене, нанизываются через канал звенья в количестве по длине троса. В проушину второго конца троса вставляется шпилька, которую закрепляют в болте, одевают верхнее звено стойки, в направляющий паз устанавливается болт, а на шейку верхнего звена крепится держатель и навинчивается натяжная гайка. Площадь трения шаровой головки в сферическом гнезде постоянная и равна около 70 площади полусферы, что обеспечивает надежную фиксацию стойки в любом конструктивно возможном ее положении, даже при значительной вибрации. Шаровая головка каждого звена имеет кольцевой уступ, образующий упор для торцовой стороны гнезда при повороте звеньев. Трос проходит через канал и при поворотах в сочленениях звеньев прилегает к стенкам воронкообразной выемки, практически не изменяя свою длину, т.к. радиус шара и радиус образующей выемки равны. Такое конструктивное решение требует минимальных усилий и времени для ослабления или фиксации стойки. Надежная фиксация стойки при постоянной площади трения в сфере гнезда происходит за счет линейного растяжения троса. Возможно выполнение каждого звена составным, где шаровая головка, цилиндрическая шейка и гнездо изготовлены прессованием в виде раздельных деталей, соединяющих воедино введением выступов на шейке в углубления шаровой головки и полусферического гнезда. Стойка работает следующим образом. Взявшись одной рукой за верхнее звено стойки и ослабляя другой рукой натяжную гайку, устанавливают стойку с держателем в нужное положение и поворотом гайки фиксируют ее, при этом вся стойка надежно фиксируется одной натяжной гайкой через эластичный трос, связывающий все звенья стойки в нижнем и верхнем звеньях, а длина каждого звена по оси равна, например, трем диаметрам шара. Это увеличивает количество звеньев в стойке и ее изгибов, т.к. сколько сочленений в стойке, столько и изгибов, что расширяет и повышает возможности использования стойки. Недостатком данной поворотной стойки является сложность конструкции из-за большого количества сочлененных между собой звеньев со сферическими поверхностями. Дополнительно данная поворотная стойка удерживает однотипные по форме изделия,что сужает ее эксплуатационные характеристики. 2 51872009.04.30 Известно также опорное устройство 2, содержащее корпус, выполненный в виде скоб,держателя, несколько основных и, по меньшей мере, два дополнительных опорных элемента, выполненных в виде пластин с отверстиями на концах. Каждый основной элемент изогнут кручением в средней части так, что плоскости его половин взаимно перпендикулярны,а каждый дополнительный элемент изогнут в одной плоскости и имеет Г-образную форму центральной части, причем ось его отверстия совпадает с боковой поверхностью. Опорные элементы последовательно связаны между собой посредством осевых шарниров, совмещенных с элементами фиксации, выполненными в виде тарельчатых пружин. Осевые шарниры выполнены в виде заклепки, головки которой с заданным усилием (определяемым экспериментально) взаимодействуют с тарельчатыми пружинами и пластинами опорных элементов или скобы. Основные опорные элементы обеспечивают возможность перемещения держателя в двух взаимно перпендикулярных плоскостях. Дополнительные опорные элементы обеспечивают возможность вращения держателя вокруг продольной оси устройства. Совпадение оси отверстия с боковой поверхностью необходимо для уменьшения изгибающего момента,отрицательно сказывающегося на работоспособности шарниров при вращении держателя. Опорное устройство монтируется при помощи скобы и работает следующим образом. Преодолевая усилия в шарнирах, устройство устанавливают в рабочее положение. Это положение фиксировано, т.к. сила давления в шарнирах больше веса полезной нагрузки. В процессе работы положение устройства может быть изменено, однако с прекращением оперативного воздействия оно сохраняется. Недостатком данного опорного устройства является то, что опорное устройство из-за большого количества основных и дополнительных элементов, соединенных шарнирно посредством заклепок с тарельчатыми пружинами, представляет сложную пространственную конструкцию. Дополнительно данное опорное устройство удерживает однотипные по форме изделия, что сужает ее эксплуатационные характеристики. Наиболее близким техническим решением является опорная стойка для удержания изделия в заданном положении 3, включающая колонну 1 с цилиндрической шейкой, на которую посажен кронштейн, с возможностью поворота в горизонтальной плоскости и перемещения по ней в вертикальном направлении, при этом кронштейн выполнен с опорной площадкой и с размерами следующего соотношения 2 /1,2,где- расстояние от оси отверстия кронштейна до середины опорной площадки- высота отверстия кронштейна- коэффициент трения скольжения отверстия кронштейна по шейке колонны. На колонне закреплен уравновешивающий механизм, выполненный в виде штанги,верхним концом упирающейся в кронштейн, а нижним концом соединенной с помощью троса через шкив с противовесом. Штанга свободно установлена в проушинах колонны. На шейке выполнен вертикальный паз, а во втулке кронштейна закреплен подпружиненный фиксатор с возможностью вхождения в вертикальный паз и стопорения кронштейна от поворотов в горизонтальной плоскости. Устройство работает следующим образом. При подготовке устройства к работе кронштейн поворачивают на шейке, и когда подпружиненный фиксатор войдет в вертикальный паз на шейке, кронштейн занимает нужное направление. Затем кронштейн перемещают по скользящей посадке по цилиндрической шейке на необходимую высоту, при этом одновременно с перемещением кронштейна под воздействием противовеса поднимается штанга, и когда кронштейн останавливают, то штанга удерживает его на заданной высоте. В момент появления нагрузки на кронштейне в месте контакта его втулки с шейкой возникает перекос и трениеторможение кронштейна с усилием, соответствующим приложенной нагрузке. 3 51872009.04.30 Недостатком данной опорной стойки является также сложность ее конструкции по причине большого количества деталей с поступательным перемещением. Дополнительно данная опорная стойка кронштейном удерживает однотипные по форме изделия, что в конечном итоге сужает ее эксплуатационные характеристики. Техническая задача, на решение которой направлена заявляемая полезная модель, устранение вышеуказанных недостатков, а именно упрощение конструкции и расширение эксплуатационных характеристик за счет обеспечения возможности удержания разных по форме изделий. Решение технической задачи достигается тем, что опорная стойка для удержания изделия в заданном положении, включающая колонну с установленным на ней кронштейном, снабжена дополнительным кронштейном, держателями и полыми направляющими,при этом полые направляющие жестко связаны с колонной на разной высоте, а кронштейны снабжены изогнутыми хвостовиками, расположенными в полых направляющих с возможностью их поворота, в нижней части колонны выполнены, по меньшей мере, не менее двух оппозитно расположенных отверстий для установки в них изогнутых концов держателей, а противоположные их концы снабжены опорами, связанными с ними резьбовыми соединениями. Дополнительно колонна в нижней своей части снабжена симметрично расположенными перьеобразными усилителями, а второй конец дополнительного кронштейна выполнен в виде тора. Сущность полезной модели поясняется чертежами, где на фиг. 1 показан общий вид устройства, на фиг. 2 - сечение по А-А на фиг. 1, на фиг. 3 - сечение по Б-Б на фиг. 1, а на фиг. 4 - вид по стрелке В на фиг. 1. Опорная стойка для удержания изделий в заданном положении включает колонну 1(фиг. 1-4), к которой параллельно оси 2 приварены полые направляющие 3 и 4. В эти полые направляющие 3 и 4 установлены своими изогнутыми хвостовиками 5 и 6 кронштейн 7 и дополнительный кронштейн 8 с возможностью их поворота на определенный угол. Колонна в верхней части снабжена упором 9, а в нижней части - заостренным штырем 10 и расположенными симметрично оси 2 перьеобразными усилителями 11, 12, 13 и 14. В зоне направляющей 4 в колонне 1 симметрично ее оси 2 выполнены на разной высоте отверстия 15, 16 и 17, в одно из которых, например 15, установлены своими изогнутыми концами 18 и 19 держатели 20 и 21. На противоположных концах держателей 20 и 21 выполнена резьба 22 и 23 соответственно, на которую навернуты своими резьбовыми отверстиями опоры 24 и 25. В данном устройстве второй конец дополнительного кронштейна 8 выполнен в виде тора 26. Опорная стойка для удержания изделий в заданном положении работает следующим образом. Колонна 1 за счет механического воздействия по упору 9 забивается в грунт (на фигуре не показан). За счет заостренного штыря 10 и перьеобразных усилителей 11, 12, 13 и 14 при механическом воздействии колонна 1 легко заходит в грунт и надежно в нем стопорится. Затем в направляющую 3 устанавливают изогнутый конец 5 кронштейна 7 и на его конец вешают котелок (на фигуре не показан) для приготовления пищи в походных условиях. Предварительно под котелком разводят костер. В процессе приготовления пищи котелок может поворачиваться от костра в одну или другую сторону. При необходимости или по мере приготовления пищи в котелке его отворачивают от костра в сторону, а в направляющую 4 устанавливают изогнутым концом 6 дополнительный кронштейн 8, с его вторым концом, выполненным в виде тора 26, на который можно устанавливать сковороду (на фигуре не показана) для приготовления пищи. При необходимости дополнительный кронштейн 8 также может отводиться от костра за счет поворота его изогнутого хвостовика 6 в направляющей 4. 51872009.04.30 При необходимости приготовления шашлыка, рыбы, мяса и т.д. используют держатели 20 и 21, изогнутые концы 18 и 19 которых расположены в одном из отверстий 15, 16,17. На фиг. 3 изогнутые концы 18 и 19 держателей 20 и 21 расположены в отверстии 15, а противоположные концы держателей 20 и 21 с их резьбовыми хвостовиками 22 и 23 вворачивают в резьбовые отверстия опор 24 и 25. После сборки заостренные концы опор 24 и 25 вбивают в грунт. В таком положении опорная стойка для удержания изделий готова для укладки на не шампуров с мясом, рыбой, сосисками или колбасой. Высота расположения держателей 20 и 21 над углями костра регулируется заглублением колонны 1 и опор 24 и 25 в грунт. Таким образом, в опорной стойке для удержания изделий в заданном положении,включающем колонну 1 с установленным на ней кронштейном 7, дополнительным кронштейном 8, держателями 20 и 21 и полыми направляющими 3 и 4, при этом полые направляющие 3 и 4 жестко связаны с колонной 1 на разной высоте, а кронштейны 7 и 8 снабжены изогнутыми хвостовиками 5 и 6, расположенными в полых направляющих 3 и 4 с возможностью их поворота, в нижней части колонны 1 выполнены, по меньшей мере, не менее двух оппозитно расположенных отверстий 15, 16 и 17 для установки в них изогнутых концов 18 и 19 держателей 20 и 21, а противоположные их концы снабжены опорами 24 и 25, связанными с ними резьбовыми соединениями 22 и 23. Дополнительно колонна 1 в нижней своей части снабжена симметрично расположенными перьеобразными усилителями 11, 12, 13 и 14, а второй конец дополнительного кронштейна 8 выполнен в виде тора 26. Конструкция данной опорной стойки для удержания изделий в заданном положении достаточна проста в изготовлении и в обслуживании, за счет исключения деталей с линейными и сферическими посадками, а также она позволяет удерживать разнотипные по форме изделия. На дату подачи заявки на полезную модель идет изготовление опорной стойки для удержания изделий в заданном положении, проведение испытаний которой запланировано на сентябрь 2008 года. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 6
