Устройство для пайки электрической дугой

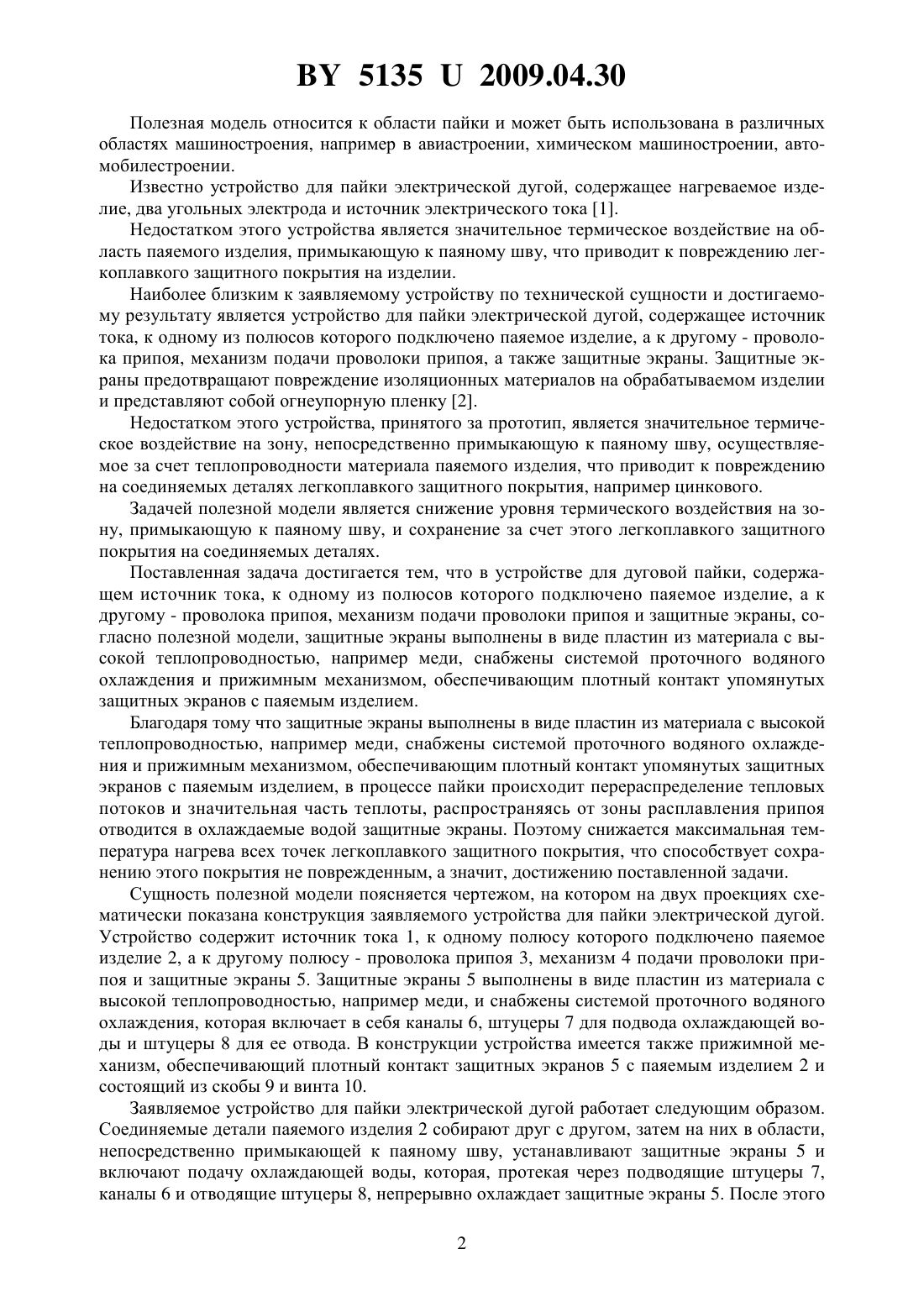

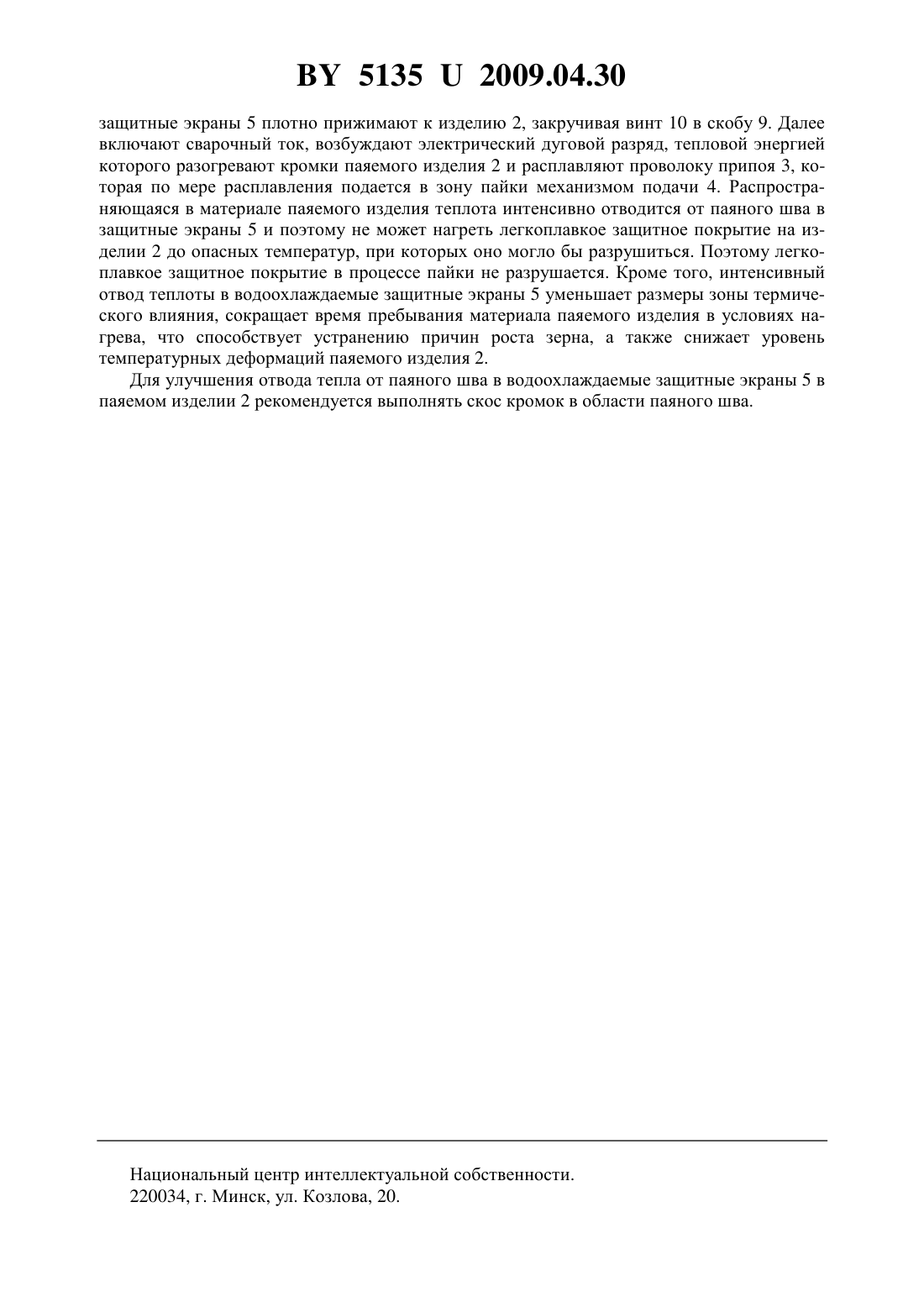

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПАЙКИ ЭЛЕКТРИЧЕСКОЙ ДУГОЙ(71) Заявитель Закрытое акционерное общество Завод полимерных труб(72) Авторы Павлюк Сергей Кириллович Цумарев Юрий Алексеевич Лупачев Андрей Вячеславович(73) Патентообладатель Закрытое акционерное общество Завод полимерных труб(57) Устройство для пайки электрической дугой, содержащее источник тока, к одному из полюсов которого подключено паяемое изделие, а к другому - проволока припоя, механизм подачи проволоки припоя и защитные экраны, отличающееся тем, что защитные экраны выполнены в виде пластин из материала с высокой теплопроводностью, например меди, снабжены системой проточного водяного охлаждения и прижимным механизмом,обеспечивающим плотный контакт упомянутых защитных экранов с паяемым изделием. 51352009.04.30 Полезная модель относится к области пайки и может быть использована в различных областях машиностроения, например в авиастроении, химическом машиностроении, автомобилестроении. Известно устройство для пайки электрической дугой, содержащее нагреваемое изделие, два угольных электрода и источник электрического тока 1. Недостатком этого устройства является значительное термическое воздействие на область паяемого изделия, примыкающую к паяному шву, что приводит к повреждению легкоплавкого защитного покрытия на изделии. Наиболее близким к заявляемому устройству по технической сущности и достигаемому результату является устройство для пайки электрической дугой, содержащее источник тока, к одному из полюсов которого подключено паяемое изделие, а к другому - проволока припоя, механизм подачи проволоки припоя, а также защитные экраны. Защитные экраны предотвращают повреждение изоляционных материалов на обрабатываемом изделии и представляют собой огнеупорную пленку 2. Недостатком этого устройства, принятого за прототип, является значительное термическое воздействие на зону, непосредственно примыкающую к паяному шву, осуществляемое за счет теплопроводности материала паяемого изделия, что приводит к повреждению на соединяемых деталях легкоплавкого защитного покрытия, например цинкового. Задачей полезной модели является снижение уровня термического воздействия на зону, примыкающую к паяному шву, и сохранение за счет этого легкоплавкого защитного покрытия на соединяемых деталях. Поставленная задача достигается тем, что в устройстве для дуговой пайки, содержащем источник тока, к одному из полюсов которого подключено паяемое изделие, а к другому - проволока припоя, механизм подачи проволоки припоя и защитные экраны, согласно полезной модели, защитные экраны выполнены в виде пластин из материала с высокой теплопроводностью, например меди, снабжены системой проточного водяного охлаждения и прижимным механизмом, обеспечивающим плотный контакт упомянутых защитных экранов с паяемым изделием. Благодаря тому что защитные экраны выполнены в виде пластин из материала с высокой теплопроводностью, например меди, снабжены системой проточного водяного охлаждения и прижимным механизмом, обеспечивающим плотный контакт упомянутых защитных экранов с паяемым изделием, в процессе пайки происходит перераспределение тепловых потоков и значительная часть теплоты, распространяясь от зоны расплавления припоя отводится в охлаждаемые водой защитные экраны. Поэтому снижается максимальная температура нагрева всех точек легкоплавкого защитного покрытия, что способствует сохранению этого покрытия не поврежденным, а значит, достижению поставленной задачи. Сущность полезной модели поясняется чертежом, на котором на двух проекциях схематически показана конструкция заявляемого устройства для пайки электрической дугой. Устройство содержит источник тока 1, к одному полюсу которого подключено паяемое изделие 2, а к другому полюсу - проволока припоя 3, механизм 4 подачи проволоки припоя и защитные экраны 5. Защитные экраны 5 выполнены в виде пластин из материала с высокой теплопроводностью, например меди, и снабжены системой проточного водяного охлаждения, которая включает в себя каналы 6, штуцеры 7 для подвода охлаждающей воды и штуцеры 8 для ее отвода. В конструкции устройства имеется также прижимной механизм, обеспечивающий плотный контакт защитных экранов 5 с паяемым изделием 2 и состоящий из скобы 9 и винта 10. Заявляемое устройство для пайки электрической дугой работает следующим образом. Соединяемые детали паяемого изделия 2 собирают друг с другом, затем на них в области,непосредственно примыкающей к паяному шву, устанавливают защитные экраны 5 и включают подачу охлаждающей воды, которая, протекая через подводящие штуцеры 7,каналы 6 и отводящие штуцеры 8, непрерывно охлаждает защитные экраны 5. После этого 2 51352009.04.30 защитные экраны 5 плотно прижимают к изделию 2, закручивая винт 10 в скобу 9. Далее включают сварочный ток,возбуждают электрический дуговой разряд, тепловой энергией которого разогревают кромки паяемого изделия 2 и расплавляют проволоку припоя 3, которая по мере расплавления подается в зону пайки механизмом подачи 4. Распространяющаяся в материале паяемого изделия теплота интенсивно отводится от паяного шва в защитные экраны 5 и поэтому не может нагреть легкоплавкое защитное покрытие на изделии 2 до опасных температур, при которых оно могло бы разрушиться. Поэтому легкоплавкое защитное покрытие в процессе пайки не разрушается. Кроме того, интенсивный отвод теплоты в водоохлаждаемые защитные экраны 5 уменьшает размеры зоны термического влияния, сокращает время пребывания материала паяемого изделия в условиях нагрева, что способствует устранению причин роста зерна, а также снижает уровень температурных деформаций паяемого изделия 2. Для улучшения отвода тепла от паяного шва в водоохлаждаемые защитные экраны 5 в паяемом изделии 2 рекомендуется выполнять скос кромок в области паяного шва. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
