Отопительно-вентиляционная система

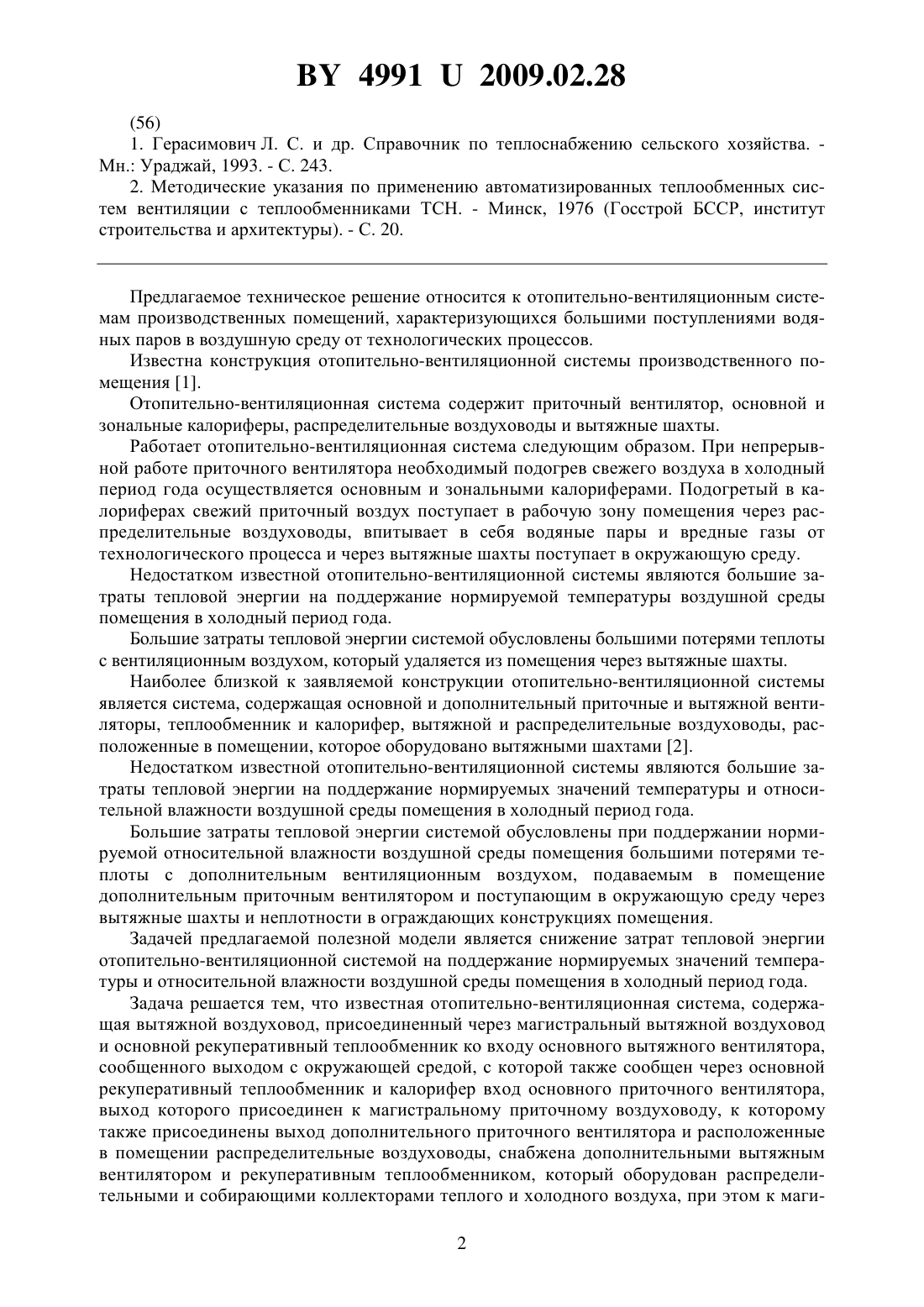

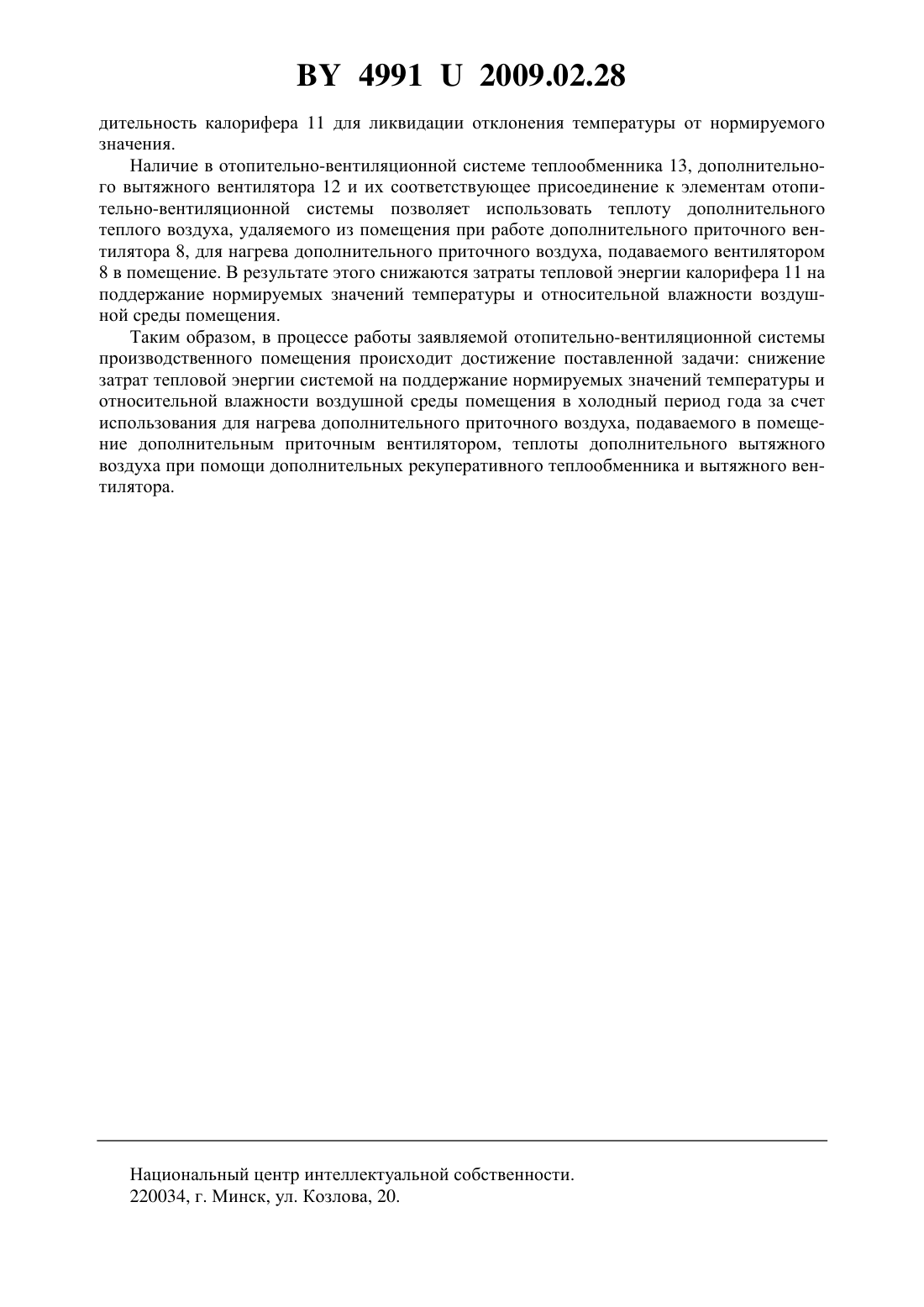

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Синяков Анатолий Леонидович Прищепов Михаил Александрович Цубанова Ирина Александровна(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Отопительно-вентиляционная система производственного помещения, содержащая вытяжной воздуховод, присоединенный через магистральный вытяжной воздуховод и основной рекуперативный теплообменник ко входу основного вытяжного вентилятора, сообщенного выходом с окружающей средой, с которой также сообщен через основной рекуперативный теплообменник и калорифер вход основного приточного вентилятора,выход которого присоединен к магистральному приточному воздуховоду, к которому также присоединены выход дополнительного приточного вентилятора и расположенные в помещении распределительные воздуховоды, отличающаяся тем, что она снабжена дополнительными вытяжным вентилятором и рекуперативным теплообменником, который оборудован распределительными и собирающими коллекторами теплого и холодного воздуха, при этом к магистральному вытяжному воздуховоду дополнительно присоединен распределительный коллектор теплого воздуха дополнительного рекуперативного теплообменника, собирающий коллектор теплого воздуха которого через дополнительный вытяжной вентилятор сообщен с окружающей средой, с которой также сообщен распределительный коллектор холодного воздуха этого теплообменника, собирающий коллектор холодного воздуха которого присоединен ко входу дополнительного приточного вентилятора.(56) 1. Герасимович Л. С. и др. Справочник по теплоснабжению сельского хозяйства. Мн. Ураджай, 1993. - С. 243. 2. Методические указания по применению автоматизированных теплообменных систем вентиляции с теплообменниками ТСН. - Минск, 1976 (Госстрой БССР, институт строительства и архитектуры). - С. 20. Предлагаемое техническое решение относится к отопительно-вентиляционным системам производственных помещений, характеризующихся большими поступлениями водяных паров в воздушную среду от технологических процессов. Известна конструкция отопительно-вентиляционной системы производственного помещения 1. Отопительно-вентиляционная система содержит приточный вентилятор, основной и зональные калориферы, распределительные воздуховоды и вытяжные шахты. Работает отопительно-вентиляционная система следующим образом. При непрерывной работе приточного вентилятора необходимый подогрев свежего воздуха в холодный период года осуществляется основным и зональными калориферами. Подогретый в калориферах свежий приточный воздух поступает в рабочую зону помещения через распределительные воздуховоды, впитывает в себя водяные пары и вредные газы от технологического процесса и через вытяжные шахты поступает в окружающую среду. Недостатком известной отопительно-вентиляционной системы являются большие затраты тепловой энергии на поддержание нормируемой температуры воздушной среды помещения в холодный период года. Большие затраты тепловой энергии системой обусловлены большими потерями теплоты с вентиляционным воздухом, который удаляется из помещения через вытяжные шахты. Наиболее близкой к заявляемой конструкции отопительно-вентиляционной системы является система, содержащая основной и дополнительный приточные и вытяжной вентиляторы, теплообменник и калорифер, вытяжной и распределительные воздуховоды, расположенные в помещении, которое оборудовано вытяжными шахтами 2. Недостатком известной отопительно-вентиляционной системы являются большие затраты тепловой энергии на поддержание нормируемых значений температуры и относительной влажности воздушной среды помещения в холодный период года. Большие затраты тепловой энергии системой обусловлены при поддержании нормируемой относительной влажности воздушной среды помещения большими потерями теплоты с дополнительным вентиляционным воздухом, подаваемым в помещение дополнительным приточным вентилятором и поступающим в окружающую среду через вытяжные шахты и неплотности в ограждающих конструкциях помещения. Задачей предлагаемой полезной модели является снижение затрат тепловой энергии отопительно-вентиляционной системой на поддержание нормируемых значений температуры и относительной влажности воздушной среды помещения в холодный период года. Задача решается тем, что известная отопительно-вентиляционная система, содержащая вытяжной воздуховод, присоединенный через магистральный вытяжной воздуховод и основной рекуперативный теплообменник ко входу основного вытяжного вентилятора,сообщенного выходом с окружающей средой, с которой также сообщен через основной рекуперативный теплообменник и калорифер вход основного приточного вентилятора,выход которого присоединен к магистральному приточному воздуховоду, к которому также присоединены выход дополнительного приточного вентилятора и расположенные в помещении распределительные воздуховоды, снабжена дополнительными вытяжным вентилятором и рекуперативным теплообменником, который оборудован распределительными и собирающими коллекторами теплого и холодного воздуха, при этом к маги 2 49912009.02.28 стральному вытяжному воздуховоду дополнительно присоединен распределительный коллектор теплого воздуха дополнительного рекуперативного теплообменника, собирающий коллектор теплого воздуха которого через дополнительный вытяжной вентилятор сообщен с окружающей средой, с которой также сообщен распределительный коллектор холодного воздуха этого теплообменника, собирающий коллектор холодного воздуха которого присоединен ко входу дополнительного приточного вентилятора. Сущность предлагаемой полезной модели поясняется схемой отопительновентиляционной системы, изображенной на фигуре. Отопительно-вентиляционная система содержит распределительные 1, 2 и вытяжной 3 воздуховоды, расположенные в помещении 4, приточный 5 и вытяжной 6 магистральные воздуховоды, основной 7, дополнительный 8 приточные и основной вытяжной 9 вентиляторы, основной рекуперативный теплообменник 10 и калорифер 11. Отопительно-вентиляционная система снабжена дополнительными вытяжным вентилятором 12 и рекуперативным теплообменником 13, который оборудован распределительными 14, 15 и собирающими 16, 17 коллекторами теплого и холодного воздуха. Вытяжной воздуховод 3 присоединен через магистральный вытяжной воздуховод 6 и основной рекуперативный теплообменник 10 ко входу основного вытяжного вентилятора 9, выход которого сообщен с окружающей средой, с которой также сообщен через основной рекуперативный теплообменник 10 и калорифер 11 вход основного приточного вентилятора 7, выход которого присоединен к магистральному приточному воздуховоду 5, к которому также присоединены выход дополнительного приточного вентилятора 8 и распределительные воздуховоды 1, 2. К магистральному вытяжному воздуховоду 6 дополнительно присоединен распределительный коллектор 14 теплого воздуха дополнительного рекуперативного теплообменника 13, собирающий коллектор 16 теплого воздуха которого через дополнительный вытяжной вентилятор 12 сообщен с окружающей средой, с которой также сообщен распределительный коллектор 15 холодного воздуха этого теплообменника, собирающий коллектор 16 холодного воздуха которого присоединен ко входу дополнительного приточного вентилятора 8. Работает заявляемая отопительно-вентиляционная система следующим образом. Система обеспечивает поддержание нормируемых значений температуры и относительной влажности воздушной среды помещения в холодный период года. В холодный период года непрерывно работают основные приточный 7 и вытяжной 9 вентиляторы, протягивающие теплый и холодный воздух через теплообменник 10, в котором происходит предварительный нагрев холодного приточного воздуха частью теплоты,содержащейся в теплом воздухе, который удаляется из помещения 4 вытяжным вентилятором 9 при помощи вытяжного воздуховода 3. При отклонении температуры воздушной среды помещения от нормируемого значения дополнительный подогрев приточного воздуха осуществляется калорифером 11. При отклонении относительной влажности воздушной среды помещения от нормируемого значения в работу вводят дополнительные приточный 8 и вытяжной 12 вентиляторы, которые протягивают дополнительно холодный и вытяжной воздух через дополнительный теплообменник 13, в котором осуществляется нагрев дополнительного холодного воздуха, подаваемого в помещение 4 через распределительные воздуховоды 1, 2 дополнительным приточным вентилятором 8, частью теплоты, содержащейся в дополнительном теплом воздухе, удаляемом из помещения дополнительным вентилятором 12. Вентиляторы 8 и 12 работают до тех пор, пока относительная влажность воздушной среды помещения не понизится до нормируемого значения, и в течение этого времени работает теплообменник 13. Если при работе вентиляторов 8, 12 и теплообменника 13 температура воздушной среды помещения становится ниже нормируемого значения, то увеличивают теплопроизво 3 49912009.02.28 дительность калорифера 11 для ликвидации отклонения температуры от нормируемого значения. Наличие в отопительно-вентиляционной системе теплообменника 13, дополнительного вытяжного вентилятора 12 и их соответствующее присоединение к элементам отопительно-вентиляционной системы позволяет использовать теплоту дополнительного теплого воздуха, удаляемого из помещения при работе дополнительного приточного вентилятора 8, для нагрева дополнительного приточного воздуха, подаваемого вентилятором 8 в помещение. В результате этого снижаются затраты тепловой энергии калорифера 11 на поддержание нормируемых значений температуры и относительной влажности воздушной среды помещения. Таким образом, в процессе работы заявляемой отопительно-вентиляционной системы производственного помещения происходит достижение поставленной задачи снижение затрат тепловой энергии системой на поддержание нормируемых значений температуры и относительной влажности воздушной среды помещения в холодный период года за счет использования для нагрева дополнительного приточного воздуха, подаваемого в помещение дополнительным приточным вентилятором, теплоты дополнительного вытяжного воздуха при помощи дополнительных рекуперативного теплообменника и вытяжного вентилятора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
