Устройство очистки воздуха

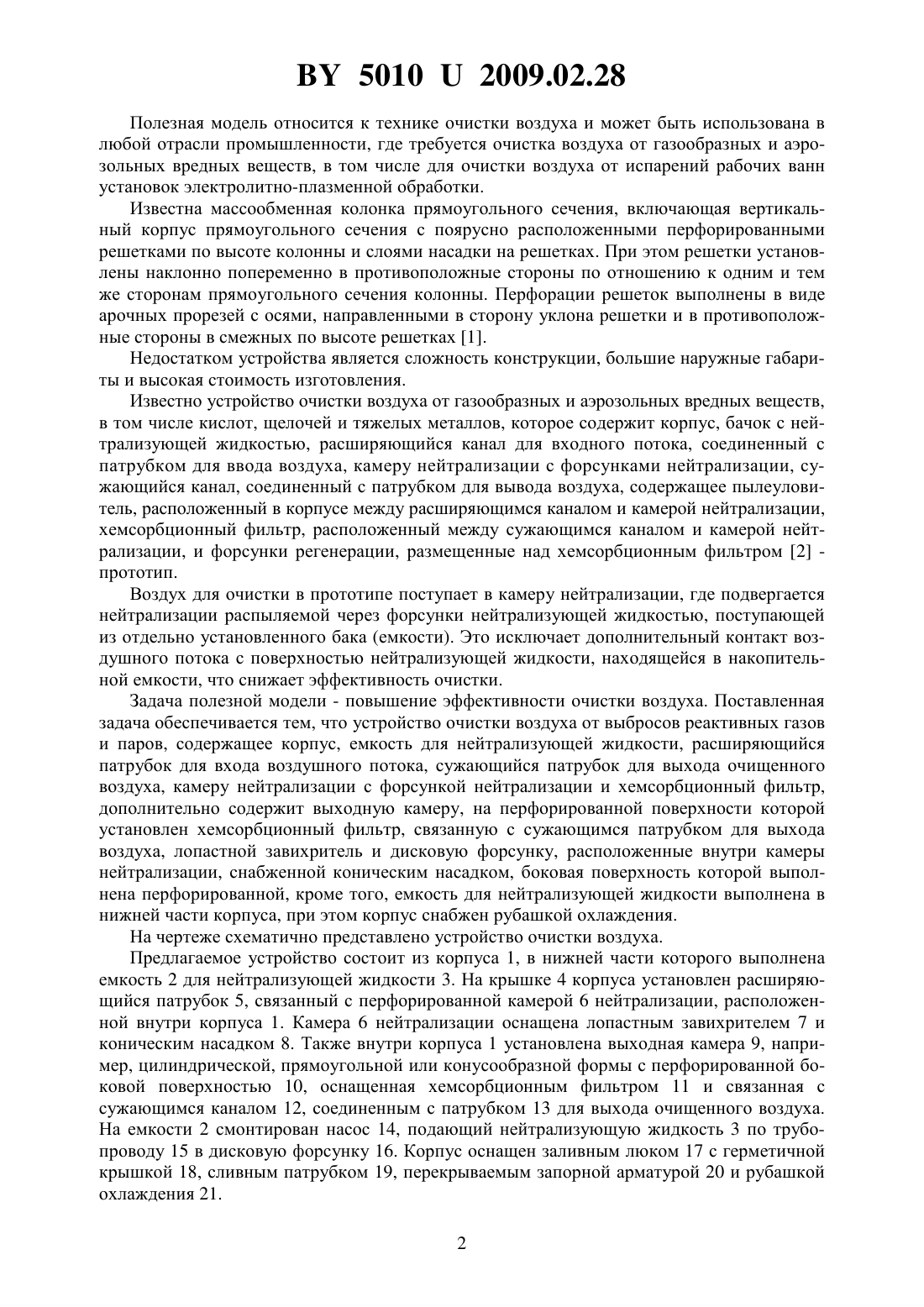

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Белорусский национальный технический университет(72) Авторы Гусяцкий Сергей Алексеевич Нисс Владимир Семенович Павловский Михаил Викторович Кособуцкий Александр Антонович(73) Патентообладатель Белорусский национальный технический университет(57) 1. Устройство очистки воздуха от выбросов реактивных газов и паров, содержащее корпус, емкость для нейтрализующей жидкости, расширяющийся патрубок для входа воздушного потока, сужающийся патрубок для выхода очищенного воздуха, камеру нейтрализации с форсункой нейтрализации и хемсорбционный фильтр, отличающееся тем, что дополнительно содержит выходную камеру, на перфорированной поверхности которой установлен хемсорбционный фильтр, связанную с сужающимся патрубком для выхода воздуха, лопастной завихритель и дисковую форсунку, расположенные внутри камеры нейтрализации, снабженной коническим насадком, боковая поверхность которой выполнена перфорированной, кроме того, емкость для нейтрализующей жидкости выполнена в нижней части корпуса. 2. Устройство по п. 1, отличающееся тем, что корпус снабжен рубашкой охлаждения. 50102009.02.28 Полезная модель относится к технике очистки воздуха и может быть использована в любой отрасли промышленности, где требуется очистка воздуха от газообразных и аэрозольных вредных веществ, в том числе для очистки воздуха от испарений рабочих ванн установок электролитно-плазменной обработки. Известна массообменная колонка прямоугольного сечения, включающая вертикальный корпус прямоугольного сечения с поярусно расположенными перфорированными решетками по высоте колонны и слоями насадки на решетках. При этом решетки установлены наклонно попеременно в противоположные стороны по отношению к одним и тем же сторонам прямоугольного сечения колонны. Перфорации решеток выполнены в виде арочных прорезей с осями, направленными в сторону уклона решетки и в противоположные стороны в смежных по высоте решетках 1. Недостатком устройства является сложность конструкции, большие наружные габариты и высокая стоимость изготовления. Известно устройство очистки воздуха от газообразных и аэрозольных вредных веществ,в том числе кислот, щелочей и тяжелых металлов, которое содержит корпус, бачок с нейтрализующей жидкостью, расширяющийся канал для входного потока, соединенный с патрубком для ввода воздуха, камеру нейтрализации с форсунками нейтрализации, сужающийся канал, соединенный с патрубком для вывода воздуха, содержащее пылеуловитель, расположенный в корпусе между расширяющимся каналом и камерой нейтрализации,хемсорбционный фильтр, расположенный между сужающимся каналом и камерой нейтрализации, и форсунки регенерации, размещенные над хемсорбционным фильтром 2 прототип. Воздух для очистки в прототипе поступает в камеру нейтрализации, где подвергается нейтрализации распыляемой через форсунки нейтрализующей жидкостью, поступающей из отдельно установленного бака (емкости). Это исключает дополнительный контакт воздушного потока с поверхностью нейтрализующей жидкости, находящейся в накопительной емкости, что снижает эффективность очистки. Задача полезной модели - повышение эффективности очистки воздуха. Поставленная задача обеспечивается тем, что устройство очистки воздуха от выбросов реактивных газов и паров, содержащее корпус, емкость для нейтрализующей жидкости, расширяющийся патрубок для входа воздушного потока, сужающийся патрубок для выхода очищенного воздуха, камеру нейтрализации с форсункой нейтрализации и хемсорбционный фильтр,дополнительно содержит выходную камеру, на перфорированной поверхности которой установлен хемсорбционный фильтр, связанную с сужающимся патрубком для выхода воздуха, лопастной завихритель и дисковую форсунку, расположенные внутри камеры нейтрализации, снабженной коническим насадком, боковая поверхность которой выполнена перфорированной, кроме того, емкость для нейтрализующей жидкости выполнена в нижней части корпуса, при этом корпус снабжен рубашкой охлаждения. На чертеже схематично представлено устройство очистки воздуха. Предлагаемое устройство состоит из корпуса 1, в нижней части которого выполнена емкость 2 для нейтрализующей жидкости 3. На крышке 4 корпуса установлен расширяющийся патрубок 5, связанный с перфорированной камерой 6 нейтрализации, расположенной внутри корпуса 1. Камера 6 нейтрализации оснащена лопастным завихрителем 7 и коническим насадком 8. Также внутри корпуса 1 установлена выходная камера 9, например, цилиндрической, прямоугольной или конусообразной формы с перфорированной боковой поверхностью 10, оснащенная хемсорбционным фильтром 11 и связанная с сужающимся каналом 12, соединенным с патрубком 13 для выхода очищенного воздуха. На емкости 2 смонтирован насос 14, подающий нейтрализующую жидкость 3по трубопроводу 15 в дисковую форсунку 16. Корпус оснащен заливным люком 17 с герметичной крышкой 18, сливным патрубком 19, перекрываемым запорной арматурой 20 и рубашкой охлаждения 21. 2 50102009.02.28 Работает устройство очистки воздуха следующим образом. Воздух из зонального пространства протекающих химических, электрохимических и других процессов, например при электролитно-плазменной полировке изделий, насыщается реактивными газами и парами, образующимися в результате происходящих химических реакций, и содержание вредных веществ в воздухе превышает ПДК, поэтому он направляется в расширяющийся патрубок 5, а затем в перфорированную камеру 6 нейтрализации, в которой осуществляется нейтрализация и конденсация вредных паров под воздействием распыляемой дисковой форсункой 16 охлажденной нейтрализующей жидкости 3, которая подается насосом 14 по трубопроводу 15 из емкости 2, представляющей собой резервуар с открытой поверхностью. Паровоздушный поток проходит через закрепленный внутри камеры нейтрализации лопастной завихритель 7, который раскручивает паровоздушный поток в горизонтальной плоскости, и поток, проходя через конический насадок 8 камеры 6, центробежными силами распределяется по всей поверхности (зеркалу) нейтрализующей жидкости. Паровоздушный поток ударяется в поверхность нейтрализующей жидкости 3, при этом меняется направление потока, производится дополнительное каплеотделение нейтрализующей жидкости и осаждение механических включений очищаемого паровоздушного потока. В дальнейшем очищаемый паровоздушный поток проходит через перфорацию выходной камеры 9, перфорированная поверхность которой закрыта хемсорбционным фильтром 11, где производится дополнительная очистка и конденсация водяных паров. Очищенный воздушный поток через выходной канал 13 выбрасывается в атмосферу. Уровень нейтрализующей жидкости поддерживается автоматически через заливной люк 17. Удаление нейтрализующей жидкости 3 производится через сливной патрубок 19, оснащенный запорной арматурой 20. Нейтрализующую жидкость 3 через сливной патрубок 19 периодически удаляют из корпуса 1, а через люк 17 с крышкой 18 заливают новый объем до требуемого уровня. Корпус устройства снабжен рубашкой 21 охлаждения, позволяющей снижать температуру нейтрализующей жидкости в процессе химических реакций процесса нейтрализации. Рубашка охлаждения 21 соединяется с холодной проточной водой. Вышедший из отверстий перфорированной камеры 6 воздушный поток дополнительно контактирует с открытой поверхностью нейтрализующей жидкости,резервирующейся в емкости 2 корпуса 1, что способствует повышению эффективности очистки воздуха и конденсации водяных паров. Затем воздух из корпуса 1, проходя через хемсорбционный фильтр 11 и отверстия в боковой поверхности 10, окончательно очищается, поступает в выходную камеру 9 и из нее через сужающийся канал 12 и патрубок 13 в атмосферу (окружающую среду). Благодаря дополнительной контактной ступени между очищаемым паровоздушным потоком и поверхностью нейтрализующей жидкости в емкости 2 корпуса 1, повышается эффективность конденсации водяных паров и очистки паровоздушного потока от примесей. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
