Секция отопительного чугунного радиатора

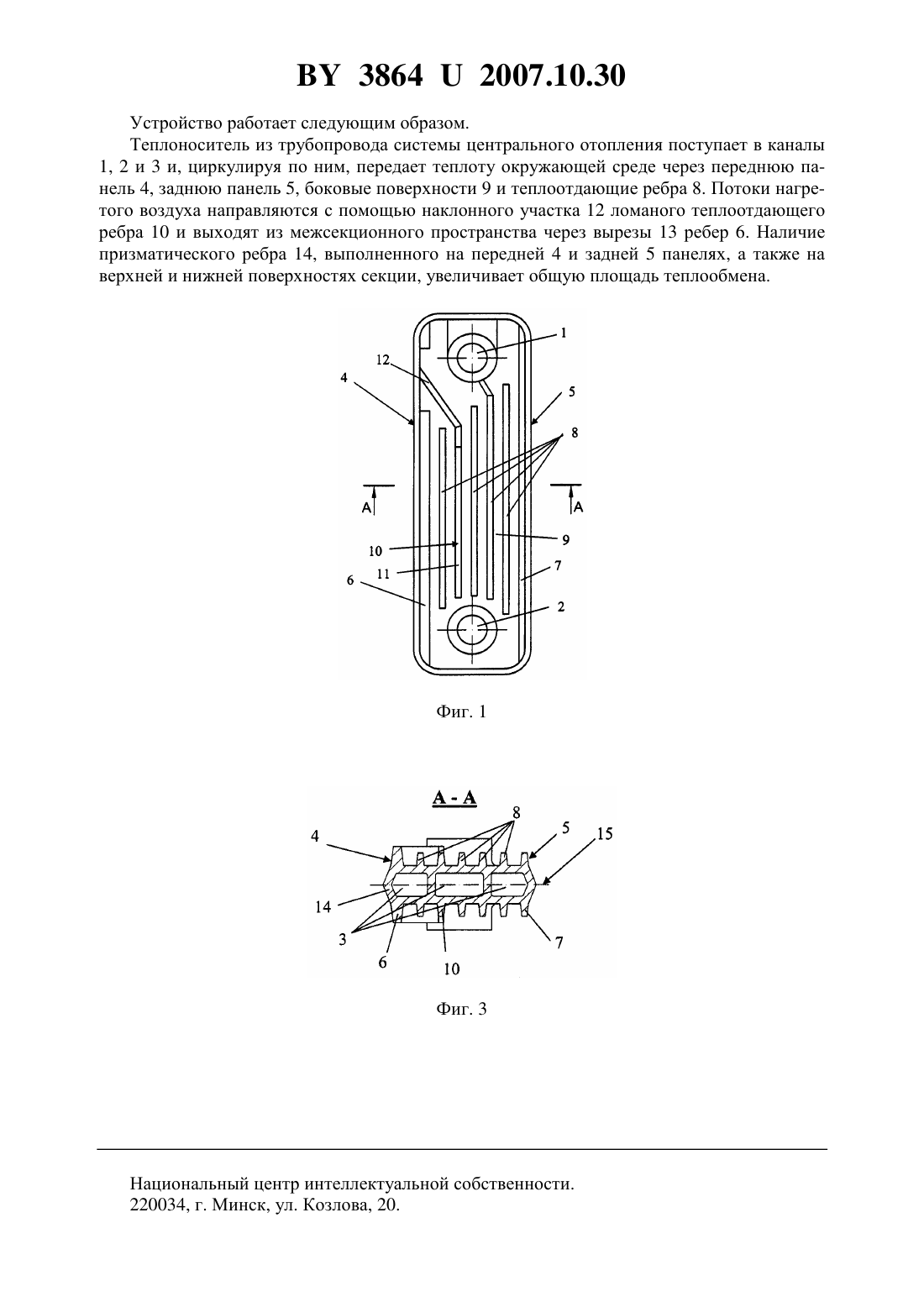

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СЕКЦИЯ ОТОПИТЕЛЬНОГО ЧУГУННОГО РАДИАТОРА(71) Заявитель Открытое акционерное общество Минский завод отопительного оборудования(72) Авторы Кайрович Чеслав Альбинович Филипчик Виктор Константинович Самойлович Василий Олегович Лукашевич Федор Сергеевич Вершинин Владимир Александрович(73) Патентообладатель Открытое акционерное общество Минский завод отопительного оборудования(57) 1. Секция отопительного радиатора, содержащая два горизонтальных и один вертикальный каналы для прохода теплоносителя, переднюю и заднюю панели, образованные соответственно передней и задней стенками вертикального канала для прохода теплоносителя и вертикальными ребрами, выполненными в плоскости, перпендикулярной плоскости симметрии секции, и теплоотдающие ребра, выполненные на боковых поверхностях секции между передней и задней панелями, в которой на каждой из боковых поверхностей имеется ломаное теплоотдающее ребро, состоящее из вертикального участка и наклонного участка, имеющего наклон в сторону передней панели, а остальные теплоотдающие ребра 38642007.10.30 выполнены в вертикальном направлении, каждое из ребер, образующих переднюю панель,имеет вырез в верхней части, а наклонные участки ломаных теплоотдающих ребер проходят через упомянутые вырезы, отличающаяся тем, что выполнена из чугуна и содержит,по меньшей мере, один дополнительный вертикальный канал для прохода теплоносителя,при этом вертикальные теплоотдающие ребра выполнены с возрастанием уровня верхней границы в направлении от передней панели к задней панели, а высота ребер, образующих переднюю панель, и наклонного участка ломаного теплоотдающего ребра превышает высоту вертикальных теплоотдающих ребер и вертикального участка ломаного теплоотдающего ребра. 2. Секция по п. 1, отличающаяся тем, что каждый вертикальный канал для прохода теплоносителя имеет поперечное сечение прямоугольной формы. 3. Секция по любому из пп. 1-2, отличающаяся тем, что на передней и задней панелях, а также на верхней и нижней поверхностях секции выполнено призматическое ребро,симметричное относительно плоскости симметрии секции.(56) 1.2339013, . 1.24 3/10. . 2. Патент РФ 2127854 1, МПК 24 3/06. Секционный радиатор / Н.М.Котов,А.Н.Котов. Полезная модель относится к отопительной технике, в частности к секции отопительного чугунного радиатора. Известна секция отопительного радиатора, содержащая переднюю и заднюю панели,два горизонтальных и вертикальный каналы для прохода теплоносителя и вертикальные теплоотдающие ребра, выполненные на боковых поверхностях секции 1. При этом в передней и задней панелях выполнены вырезы, предназначенные для выхода потоков нагретого воздуха из межсекционного пространства. По совокупности существенных признаков наиболее близкой к заявляемому устройству является секция радиатора, содержащая переднюю и заднюю панели, два горизонтальных и вертикальный каналы для прохода теплоносителя и теплоотдающие ребра, выполненные на боковых поверхностях секции между передней и задней панелями 2. При этом теплоотдающие ребра выполнены разной длины, увеличивающейся от задней к передней панели, а ближайшее к передней панели ребро по длине больше передней панели и имеет в верхней части наклон в сторону передней панели для создания направленного потока воздуха. Недостатком секции является затруднение конвективного теплопереноса, так как теплоотдающие ребра, расположенные ближе к передней панели, имеют большую длину и препятствуют выходу потоков нагретого воздуха из каналов, образованных более удаленными ребрами. Описанные секции изготавливаются преимущественно из алюминиевых сплавов, обладающих низкой механической прочностью, что приводит к их быстрому выходу из строя из-за гидравлических ударов, возникающих при включении и выключении системы отопления. Задачей полезной модели является создание секции отопительного радиатора, конструкция которой способствует повышению механической прочности и увеличению отдачи тепловой энергии от теплоносителя окружающей среде. Поставленная задача решается тем, что секция отопительного радиатора, содержащая два горизонтальных и один вертикальный каналы для прохода теплоносителя, переднюю и заднюю панели, образованные соответственно передней и задней стенками вертикального канала для прохода теплоносителя и вертикальными ребрами, выполненными в плоско 2 38642007.10.30 сти, перпендикулярной плоскости симметрии секции, и теплоотдающие ребра, выполненные на боковых поверхностях секции между передней и задней панелями, в которой на каждой из боковых поверхностей имеется ломаное теплоотдающее ребро, состоящее из вертикального участка и наклонного участка, имеющего наклон в сторону передней панели, а остальные теплоотдающие ребра выполнены в вертикальном направлении, каждое из ребер, образующих переднюю панель, имеет вырез в верхней части, а наклонные участки ломаных теплоотдающих ребер проходят через упомянутые вырезы, выполнена из чугуна и содержит, по меньшей мере, один дополнительный вертикальный канал для прохода теплоносителя. При этом вертикальные теплоотдающие ребра выполнены с возрастанием уровня верхней границы в направлении от передней панели к задней панели, а высота ребер, образующих переднюю панель, и наклонного участка ломаного теплоотдающего ребра больше высоты вертикальных теплоотдающих ребер и вертикального участка ломаного теплоотдающего ребра. В предпочтительном варианте реализации полезной модели каждый вертикальный канал для прохода теплоносителя имеет поперечное сечение прямоугольной формы. В другом предпочтительном варианте реализации полезной модели на передней и задней панелях, а также на верхней и нижней поверхностях секции выполнено призматическое ребро, симметричное относительно плоскости симметрии секции. Использование чугуна в качестве материала секции позволяет повысить ее механическую прочность, а теплоотдача увеличивается за счет описанного выше расположения ребер, обеспечивающего оптимальные условия для конвективного теплопереноса. Более подробно один из возможных вариантов реализации заявляемого устройства будет рассмотрен ниже со ссылками на позиции чертежей. При этом следует учитывать,что данный вариант никоим образом не ограничивает притязаний заявителя, определяемых формулой полезной модели, а приведен только для более наглядной иллюстрации достоинств и преимуществ заявляемого устройства по сравнению с существующим уровнем техники. На чертежах изображено фиг. 1 - общий вид заявляемой секции радиатора (вид сбоку, схематично) фиг. 2 - общий вид заявляемой секции радиатора (вид спереди, схематично) фиг. 3 - разрез полинии А-А на фиг. 1. Секция радиатора согласно фиг. 1 содержит два горизонтальных канала 1 и 2 и три вертикальных канала 3 (фиг. 3) для прохода теплоносителя, переднюю панель 4 и заднюю панель 5, образованные стенками вертикальных каналов 3 для прохода теплоносителя и вертикальными ребрами 6 и 7, выполненными в плоскости, перпендикулярной плоскости симметрии секции. Секция также содержит теплоотдающие ребра 8, выполненные на боковых поверхностях 9 секции между передней панелью 4 и задней панелью 5. На каждой из боковых поверхностей 9 имеется ломаное теплоотдающее ребро 10, состоящее из вертикального участка 11 и наклонного участка 12, имеющего наклон в сторону передней панели 4, а остальные теплоотдающие ребра 8 выполнены в вертикальном направлении. Каждое из ребер 6, образующих переднюю панель 4, имеет вырез 13 в верхней части, а наклонные участки 12 ломаных теплоотдающих ребер 10 проходят через вырезы 13. Вертикальные теплоотдающие ребра 8 выполнены с возрастанием уровня верхней границы в направлении от передней панели 4 к задней панели 5, а высота ребер 6, образующих переднюю панель, и наклонного участка 12 ломаного теплоотдающего ребра 10 больше высоты вертикальных теплоотдающих ребер 8 и вертикального участка 11 ломаного теплоотдающего ребра 10. На передней 4 и задней 5 панелях, а также на верхней и нижней поверхностях секции выполнено призматическое ребро 14, симметричное относительно плоскости симметрии 15 секции. 3 38642007.10.30 Устройство работает следующим образом. Теплоноситель из трубопровода системы центрального отопления поступает в каналы 1, 2 и 3 и, циркулируя по ним, передает теплоту окружающей среде через переднюю панель 4, заднюю панель 5, боковые поверхности 9 и теплоотдающие ребра 8. Потоки нагретого воздуха направляются с помощью наклонного участка 12 ломаного теплоотдающего ребра 10 и выходят из межсекционного пространства через вырезы 13 ребер 6. Наличие призматического ребра 14, выполненного на передней 4 и задней 5 панелях, а также на верхней и нижней поверхностях секции, увеличивает общую площадь теплообмена. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
