Пробка чугунного отопительного радиатора

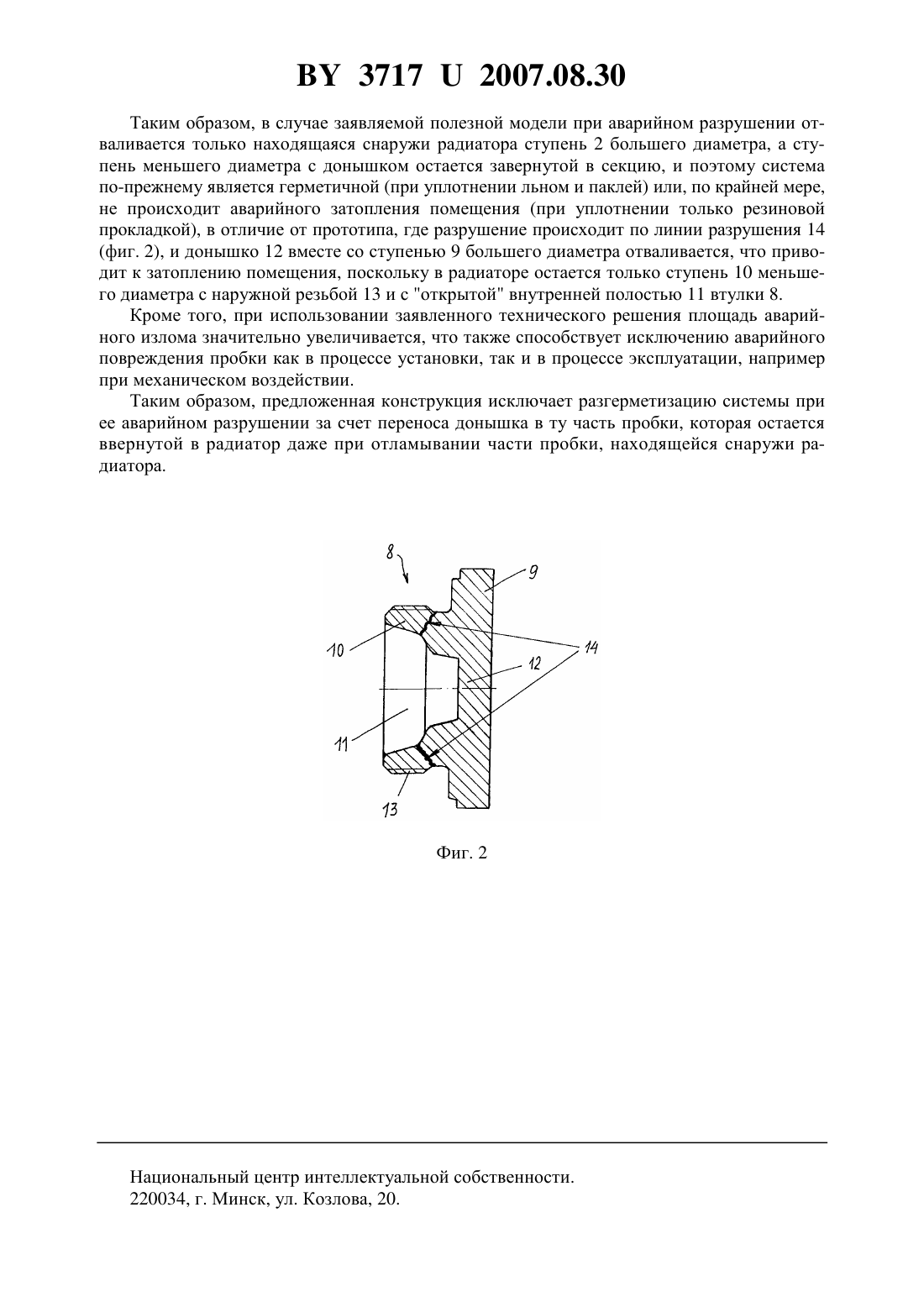

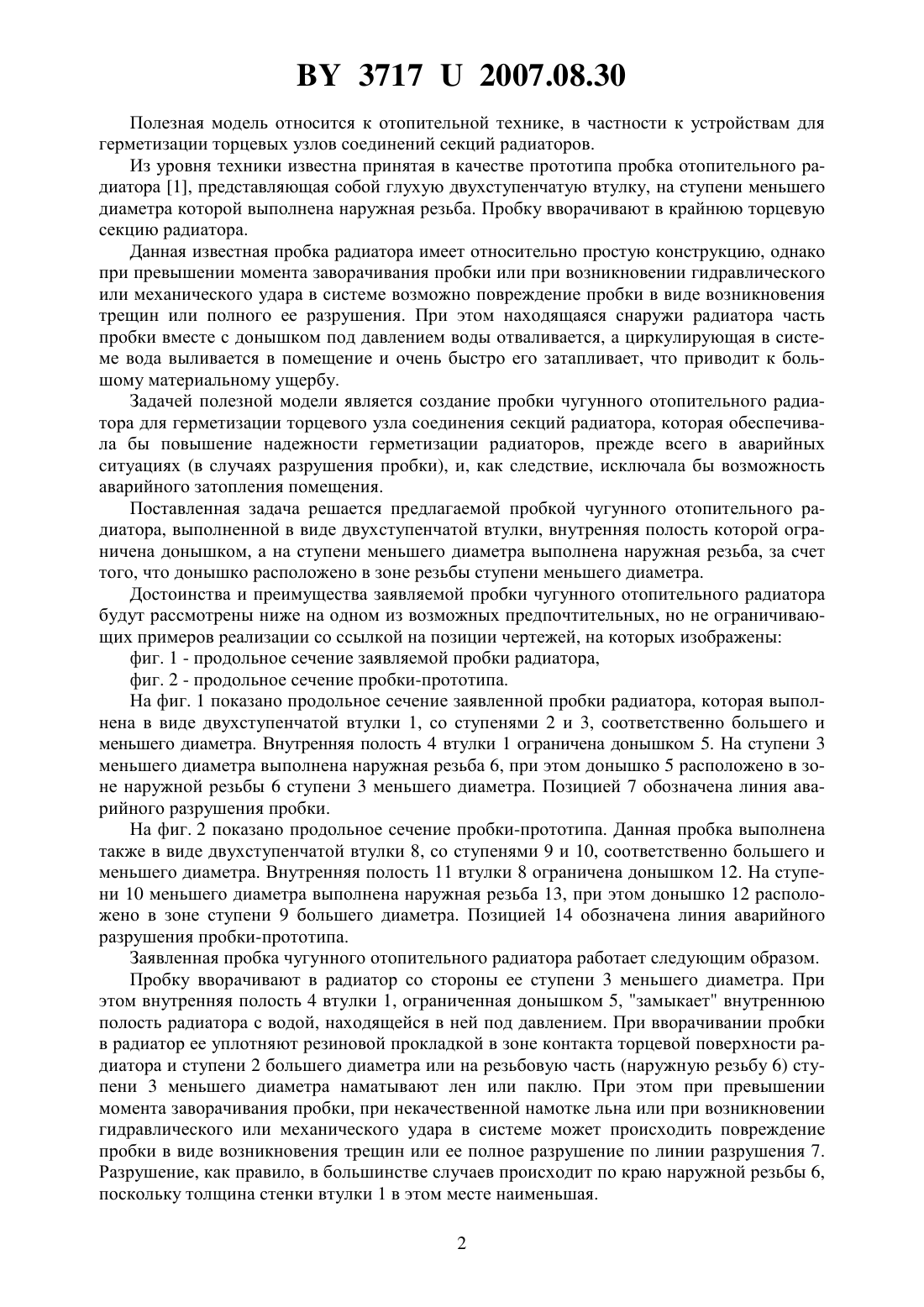

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ПРОБКА ЧУГУННОГО ОТОПИТЕЛЬНОГО РАДИАТОРА(71) Заявитель Открытое акционерное общество Минский завод отопительного оборудования(72) Авторы Лукашевич Федор Сергеевич Филипчик Виктор Константинович Кайрович Чеслав Альбинович Самойлович Василий Олегович(73) Патентообладатель Открытое акционерное общество Минский завод отопительного оборудования(57) Пробка чугунного отопительного радиатора, выполненная в виде двухступенчатой втулки, внутренняя полость которой ограничена донышком, а на ступени меньшего диаметра выполнена наружная резьба, отличающаяся тем, что донышко расположено в зоне резьбы ступени меньшего диаметра. 37172007.08.30 Полезная модель относится к отопительной технике, в частности к устройствам для герметизации торцевых узлов соединений секций радиаторов. Из уровня техники известна принятая в качестве прототипа пробка отопительного радиатора 1, представляющая собой глухую двухступенчатую втулку, на ступени меньшего диаметра которой выполнена наружная резьба. Пробку вворачивают в крайнюю торцевую секцию радиатора. Данная известная пробка радиатора имеет относительно простую конструкцию, однако при превышении момента заворачивания пробки или при возникновении гидравлического или механического удара в системе возможно повреждение пробки в виде возникновения трещин или полного ее разрушения. При этом находящаяся снаружи радиатора часть пробки вместе с донышком под давлением воды отваливается, а циркулирующая в системе вода выливается в помещение и очень быстро его затапливает, что приводит к большому материальному ущербу. Задачей полезной модели является создание пробки чугунного отопительного радиатора для герметизации торцевого узла соединения секций радиатора, которая обеспечивала бы повышение надежности герметизации радиаторов, прежде всего в аварийных ситуациях (в случаях разрушения пробки), и, как следствие, исключала бы возможность аварийного затопления помещения. Поставленная задача решается предлагаемой пробкой чугунного отопительного радиатора, выполненной в виде двухступенчатой втулки, внутренняя полость которой ограничена донышком, а на ступени меньшего диаметра выполнена наружная резьба, за счет того, что донышко расположено в зоне резьбы ступени меньшего диаметра. Достоинства и преимущества заявляемой пробки чугунного отопительного радиатора будут рассмотрены ниже на одном из возможных предпочтительных, но не ограничивающих примеров реализации со ссылкой на позиции чертежей, на которых изображены фиг. 1 - продольное сечение заявляемой пробки радиатора,фиг. 2 - продольное сечение пробки-прототипа. На фиг. 1 показано продольное сечение заявленной пробки радиатора, которая выполнена в виде двухступенчатой втулки 1, со ступенями 2 и 3, соответственно большего и меньшего диаметра. Внутренняя полость 4 втулки 1 ограничена донышком 5. На ступени 3 меньшего диаметра выполнена наружная резьба 6, при этом донышко 5 расположено в зоне наружной резьбы 6 ступени 3 меньшего диаметра. Позицией 7 обозначена линия аварийного разрушения пробки. На фиг. 2 показано продольное сечение пробки-прототипа. Данная пробка выполнена также в виде двухступенчатой втулки 8, со ступенями 9 и 10, соответственно большего и меньшего диаметра. Внутренняя полость 11 втулки 8 ограничена донышком 12. На ступени 10 меньшего диаметра выполнена наружная резьба 13, при этом донышко 12 расположено в зоне ступени 9 большего диаметра. Позицией 14 обозначена линия аварийного разрушения пробки-прототипа. Заявленная пробка чугунного отопительного радиатора работает следующим образом. Пробку вворачивают в радиатор со стороны ее ступени 3 меньшего диаметра. При этом внутренняя полость 4 втулки 1, ограниченная донышком 5, замыкает внутреннюю полость радиатора с водой, находящейся в ней под давлением. При вворачивании пробки в радиатор ее уплотняют резиновой прокладкой в зоне контакта торцевой поверхности радиатора и ступени 2 большего диаметра или на резьбовую часть (наружную резьбу 6) ступени 3 меньшего диаметра наматывают лен или паклю. При этом при превышении момента заворачивания пробки, при некачественной намотке льна или при возникновении гидравлического или механического удара в системе может происходить повреждение пробки в виде возникновения трещин или ее полное разрушение по линии разрушения 7. Разрушение, как правило, в большинстве случаев происходит по краю наружной резьбы 6,поскольку толщина стенки втулки 1 в этом месте наименьшая. 2 37172007.08.30 Таким образом, в случае заявляемой полезной модели при аварийном разрушении отваливается только находящаяся снаружи радиатора ступень 2 большего диаметра, а ступень меньшего диаметра с донышком остается завернутой в секцию, и поэтому система по-прежнему является герметичной (при уплотнении льном и паклей) или, по крайней мере,не происходит аварийного затопления помещения (при уплотнении только резиновой прокладкой), в отличие от прототипа, где разрушение происходит по линии разрушения 14(фиг. 2), и донышко 12 вместе со ступенью 9 большего диаметра отваливается, что приводит к затоплению помещения, поскольку в радиаторе остается только ступень 10 меньшего диаметра с наружной резьбой 13 и с открытой внутренней полостью 11 втулки 8. Кроме того, при использовании заявленного технического решения площадь аварийного излома значительно увеличивается, что также способствует исключению аварийного повреждения пробки как в процессе установки, так и в процессе эксплуатации, например при механическом воздействии. Таким образом, предложенная конструкция исключает разгерметизацию системы при ее аварийном разрушении за счет переноса донышка в ту часть пробки, которая остается ввернутой в радиатор даже при отламывании части пробки, находящейся снаружи радиатора. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
