Воздухонагреватель

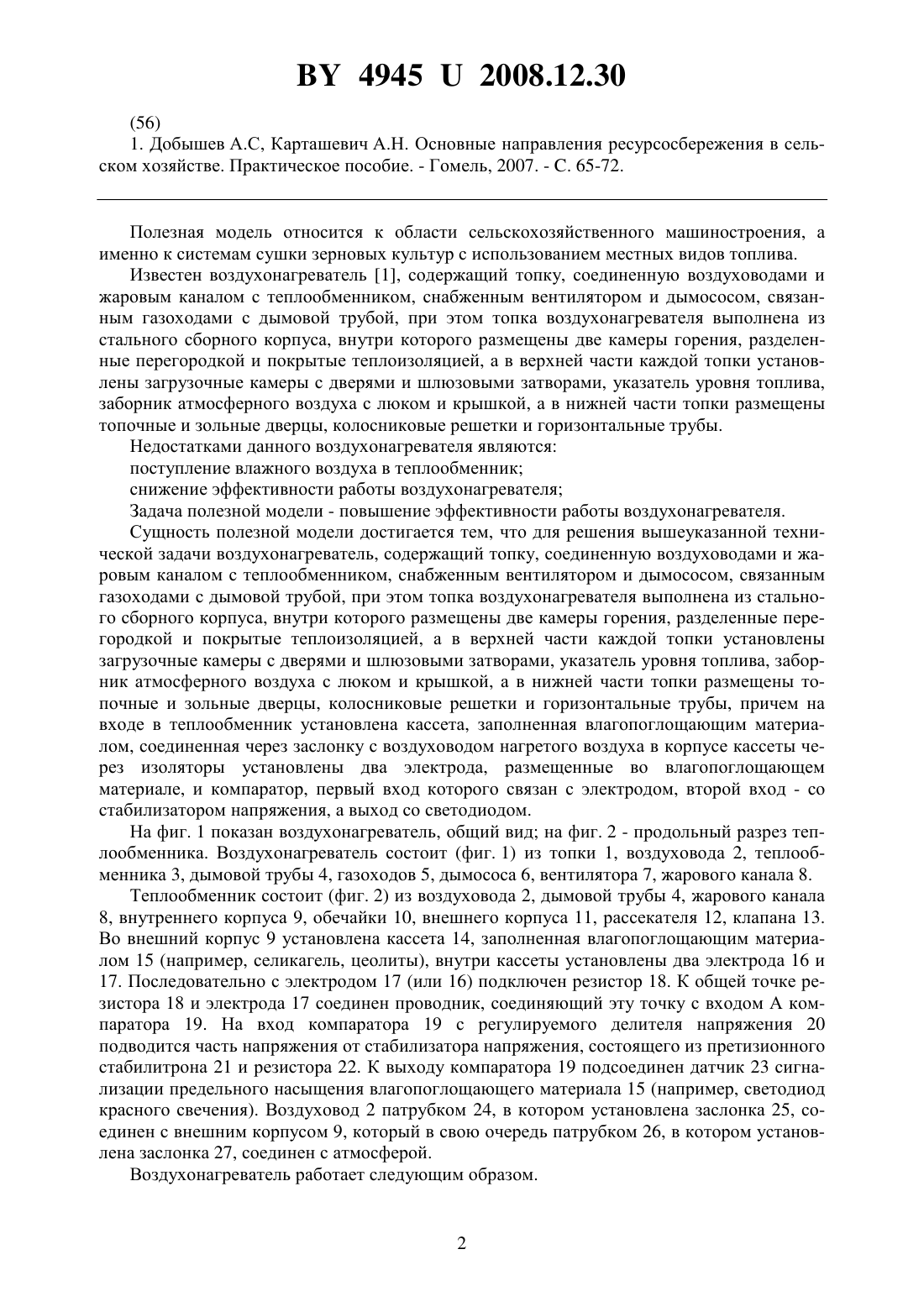

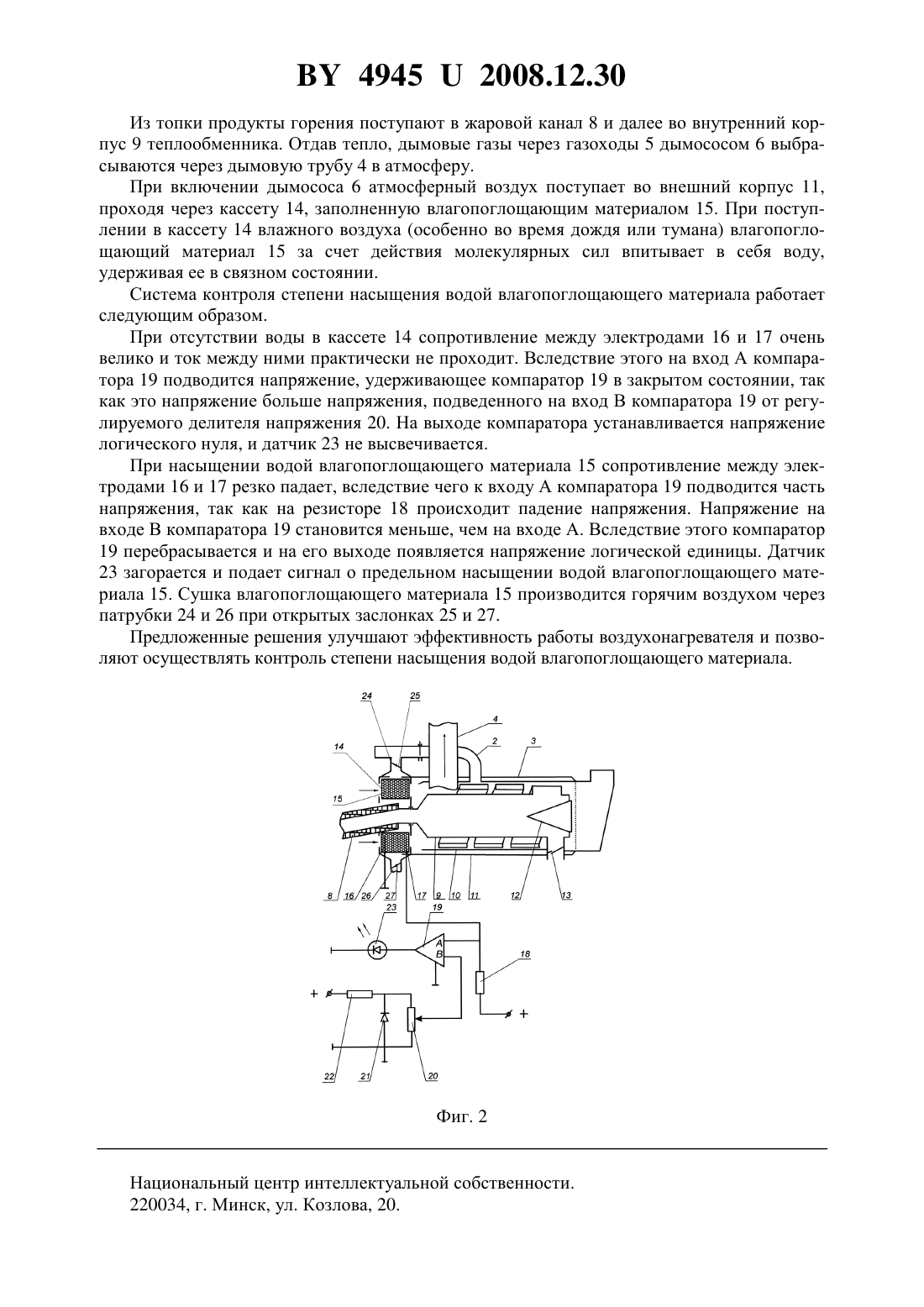

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусская государственная сельскохозяйственная академия(72) Авторы Добышев Анатолий Семенович Карташевич Анатолий Николаевич Крупенько Александр Антонович Головастый Аркадий Борисович Щербун Вячеслав Михайлович Литвинов Валерий Иванович(73) Патентообладатель Учреждение образования Белорусская государственная сельскохозяйственная академия(57) 1. Воздухонагреватель, содержащий топку, соединенную воздуховодами и жаровым каналом с теплообменником, снабженным вентилятором и дымососом, связанным газоходами с дымовой трубой, при этом топка воздухонагревателя выполнена из стального сборного корпуса, внутри которого размещены две камеры горения, разделенные перегородкой и покрытые теплоизоляцией, а в верхней части каждой топки установлены загрузочные камеры с дверями и шлюзовыми затворами, указатель уровня топлива, заборник атмосферного воздуха с люком и крышкой, а в нижней части топки размещены топочные и зольные дверцы, колосниковые решетки и горизонтальные трубы, отличающийся тем,что на входе в теплообменник установлена кассета, заполненная влагопоглощающим материалом, соединенная через заслонку с воздуховодом нагретого воздуха. 2. Воздухонагреватель по п. 1, отличающийся тем, что в корпусе кассеты через изоляторы установлены два электрода, размещенные во влагопоглощающем материале, и компаратор, первый вход которого связан с электродом, второй вход - со стабилизатором напряжения, а выход со светодиодом.(56) 1. Добышев А.С, Карташевич А.Н. Основные направления ресурсосбережения в сельском хозяйстве. Практическое пособие. - Гомель, 2007. - . 65-72. Полезная модель относится к области сельскохозяйственного машиностроения, а именно к системам сушки зерновых культур с использованием местных видов топлива. Известен воздухонагреватель 1, содержащий топку, соединенную воздуховодами и жаровым каналом с теплообменником, снабженным вентилятором и дымососом, связанным газоходами с дымовой трубой, при этом топка воздухонагревателя выполнена из стального сборного корпуса, внутри которого размещены две камеры горения, разделенные перегородкой и покрытые теплоизоляцией, а в верхней части каждой топки установлены загрузочные камеры с дверями и шлюзовыми затворами, указатель уровня топлива,заборник атмосферного воздуха с люком и крышкой, а в нижней части топки размещены топочные и зольные дверцы, колосниковые решетки и горизонтальные трубы. Недостатками данного воздухонагревателя являются поступление влажного воздуха в теплообменник снижение эффективности работы воздухонагревателя Задача полезной модели - повышение эффективности работы воздухонагревателя. Сущность полезной модели достигается тем, что для решения вышеуказанной технической задачи воздухонагреватель, содержащий топку, соединенную воздуховодами и жаровым каналом с теплообменником, снабженным вентилятором и дымососом, связанным газоходами с дымовой трубой, при этом топка воздухонагревателя выполнена из стального сборного корпуса, внутри которого размещены две камеры горения, разделенные перегородкой и покрытые теплоизоляцией, а в верхней части каждой топки установлены загрузочные камеры с дверями и шлюзовыми затворами, указатель уровня топлива, заборник атмосферного воздуха с люком и крышкой, а в нижней части топки размещены топочные и зольные дверцы, колосниковые решетки и горизонтальные трубы, причем на входе в теплообменник установлена кассета, заполненная влагопоглощающим материалом, соединенная через заслонку с воздуховодом нагретого воздуха в корпусе кассеты через изоляторы установлены два электрода, размещенные во влагопоглощающем материале, и компаратор, первый вход которого связан с электродом, второй вход - со стабилизатором напряжения, а выход со светодиодом. На фиг. 1 показан воздухонагреватель, общий вид на фиг. 2 - продольный разрез теплообменника. Воздухонагреватель состоит (фиг. 1) из топки 1, воздуховода 2, теплообменника 3, дымовой трубы 4, газоходов 5, дымососа 6, вентилятора 7, жарового канала 8. Теплообменник состоит (фиг. 2) из воздуховода 2, дымовой трубы 4, жарового канала 8, внутреннего корпуса 9, обечайки 10, внешнего корпуса 11, рассекателя 12, клапана 13. Во внешний корпус 9 установлена кассета 14, заполненная влагопоглощающим материалом 15 (например, селикагель, цеолиты), внутри кассеты установлены два электрода 16 и 17. Последовательно с электродом 17 (или 16) подключен резистор 18. К общей точке резистора 18 и электрода 17 соединен проводник, соединяющий эту точку с входом А компаратора 19. На вход компаратора 19 с регулируемого делителя напряжения 20 подводится часть напряжения от стабилизатора напряжения, состоящего из претизионного стабилитрона 21 и резистора 22. К выходу компаратора 19 подсоединен датчик 23 сигнализации предельного насыщения влагопоглощающего материала 15 (например, светодиод красного свечения). Воздуховод 2 патрубком 24, в котором установлена заслонка 25, соединен с внешним корпусом 9, который в свою очередь патрубком 26, в котором установлена заслонка 27, соединен с атмосферой. Воздухонагреватель работает следующим образом. 49452008.12.30 Из топки продукты горения поступают в жаровой канал 8 и далее во внутренний корпус 9 теплообменника. Отдав тепло, дымовые газы через газоходы 5 дымососом 6 выбрасываются через дымовую трубу 4 в атмосферу. При включении дымососа 6 атмосферный воздух поступает во внешний корпус 11,проходя через кассету 14, заполненную влагопоглощающим материалом 15. При поступлении в кассету 14 влажного воздуха (особенно во время дождя или тумана) влагопоглощающий материал 15 за счет действия молекулярных сил впитывает в себя воду,удерживая ее в связном состоянии. Система контроля степени насыщения водой влагопоглощающего материала работает следующим образом. При отсутствии воды в кассете 14 сопротивление между электродами 16 и 17 очень велико и ток между ними практически не проходит. Вследствие этого на вход А компаратора 19 подводится напряжение, удерживающее компаратор 19 в закрытом состоянии, так как это напряжение больше напряжения, подведенного на вход В компаратора 19 от регулируемого делителя напряжения 20. На выходе компаратора устанавливается напряжение логического нуля, и датчик 23 не высвечивается. При насыщении водой влагопоглощающего материала 15 сопротивление между электродами 16 и 17 резко падает, вследствие чего к входу А компаратора 19 подводится часть напряжения, так как на резисторе 18 происходит падение напряжения. Напряжение на входе В компаратора 19 становится меньше, чем на входе А. Вследствие этого компаратор 19 перебрасывается и на его выходе появляется напряжение логической единицы. Датчик 23 загорается и подает сигнал о предельном насыщении водой влагопоглощающего материала 15. Сушка влагопоглощающего материала 15 производится горячим воздухом через патрубки 24 и 26 при открытых заслонках 25 и 27. Предложенные решения улучшают эффективность работы воздухонагревателя и позволяют осуществлять контроль степени насыщения водой влагопоглощающего материала. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
