Воздухонагреватель

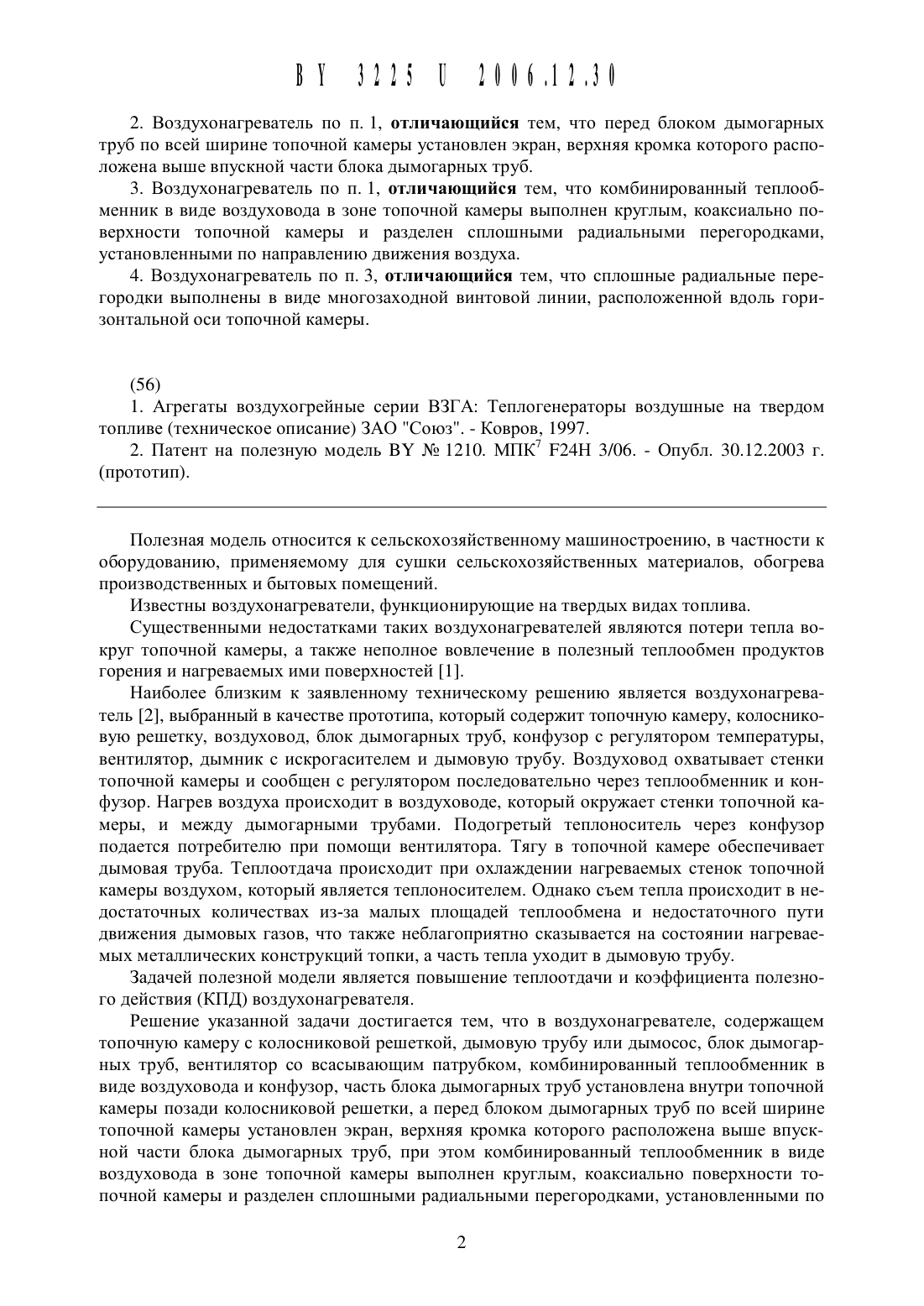

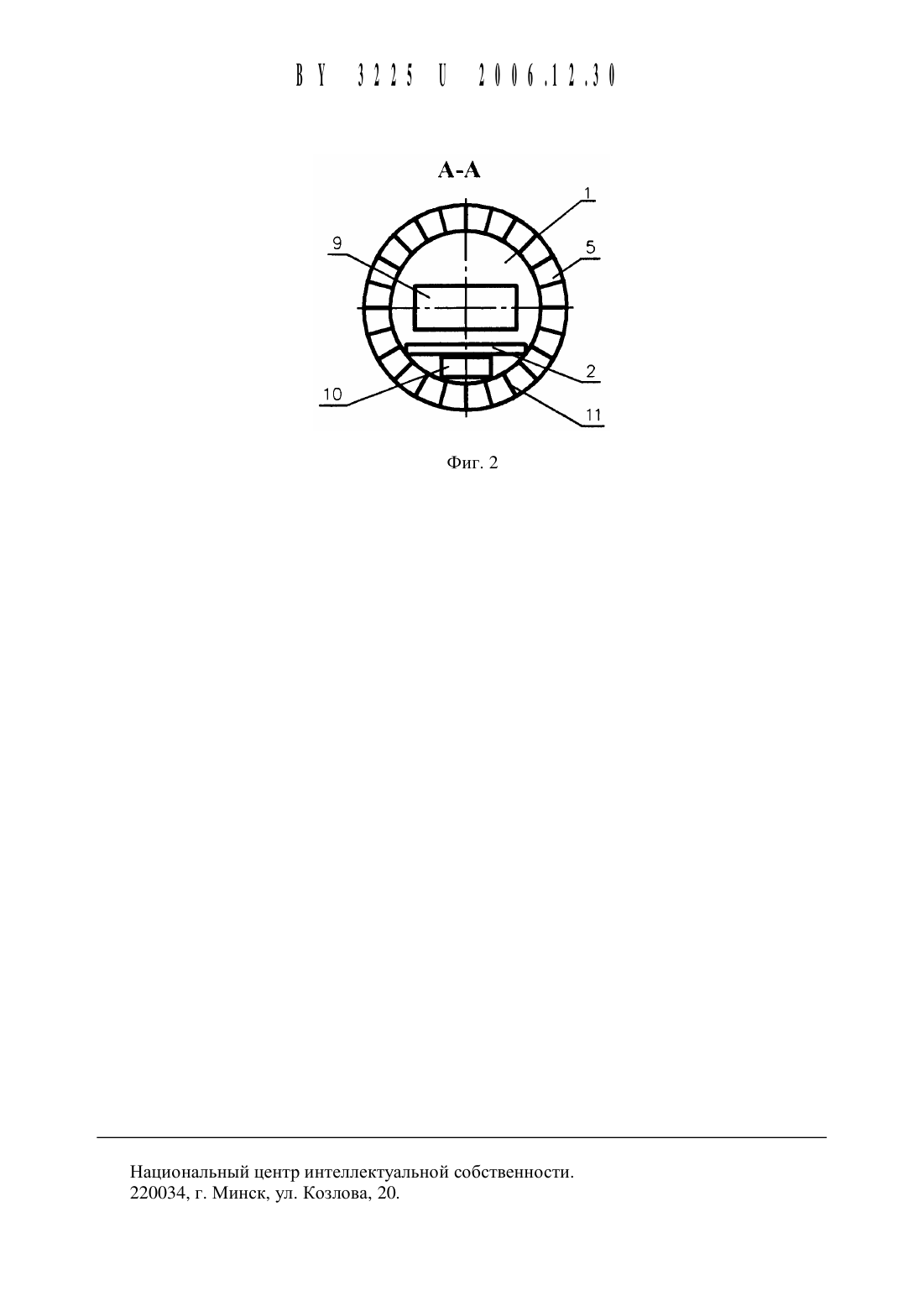

ПОЛЕЗНОЙ з, и МОДЕЛИК 4 в 2006.12.30 ЕАТЕНТУ 517 г мн нм НАЦИОНАЛЬНЫЙ цЕНтР ИНТЕЛЛЕКТУАЛЬНОИ СОБСТВЕННОСТИ(71) Заявители Республиканское унитарное научно-исследовательское предприятие Институт Механизации сельского хозяйства Национальной академии наук Беларуси Республиканское унитарное предприятие Мозырьсельмащ (ВУ)(72) Авторы Чеботарев Валерий ПетровичДашков Владимир Николаевич Барановский Иван Васильевич Дубровский Олег Степанович Искрицкий Анатолий Владимирович Козловский Владимир Викентьевич Борис Александр Константинович Тимощек Александр Сергеевич Чеботарев Игорь Валерьевич (ВУ)унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси Республиканское унитарное предприятие Мозырьсельмащ (ВУ)1. Воздухонагреватель, содержащий топочную камеру с колосниковой решеткой, дымовую трубу или дымосос, блок дымогарных труб, вентилятор со всасывающим патрубком, комбинированный теплообменник в виде воздуховода и конфузор, отличающийся тем, что часть блока дымогарных труб установлена внутри топочной камеры позади ко ЛО СНИКОВОЙ рСШ СТКИ .2. Воздухонагреватель по п. 1, отличающийся тем, что перед блоком дымогарных труб по всей ширине топочной Камеры установлен экран, верхняя кромка которого расположена выше впускной части блока дымогарных труб.3. Воздухонагреватель по п. 1, отличающийся тем, что Комбинированный теплообменник в виде воздуховода в зоне топочной Камеры выполнен круглым, коаксиально поверхности топочной Камеры и разделен сплошными радиальными перегородками,установленными по направлению движения воздуха.4. Воздухонагреватель по п. 3, отличающийся тем, что сплошные радиальные перегородки выполнены в виде многозаходной винтовой линии, расположенной вдоль горизонтальной оси топочной камеры.1. Агрегаты воздухогрейные серии ВЗГА Теплогенераторы воздушные на твердом топливе (техническое описание) ЗАО Союз. - Ковров, 1997.2. Патент на полезную модель ВУ Не 1210. МПК 7 Р 24 Н 3/06. - Опубл. 30.12.2003 г.Полезная модель относится К сельскохозяйственному машиностроению, в частности К оборудованию, применяемому для сушки сельскохозяйственных материалов, обогрева производственных и бытовых помещений.Известны воздухонагреватели, функционирующие на твердых видах топлива.Существенными недостатками таких воздухонагревателей являются потери тепла вокруг топочной Камеры, а также неполное вовлечение в полезный теплообмен продуктов горения и нагреваемых ими поверхностей 1.Наиболее близким К заявленному техническому решению является воздухонагреватель 2, выбранный в качестве прототипа, который содержит топочную камеру, колосниковую решетку, воздуховод, блок дымогарных труб, конфузор с регулятором температуры,вентилятор, дымник с искрогасителем и дымовую трубу. Воздуховод охватывает стенки топочной камеры и сообщен с регулятором последовательно через теплообменник и конфузор. Нагрев воздуха происходит в воздуховоде, который окружает стенки топочной камеры, и между дымогарными трубами. Подогретый теплоноситель через конфузор подается потребителю при помощи вентилятора. Тягу в топочной камере обеспечивает дымовая труба. Теплоотдача происходит при охлаждении нагреваемых стенок топочной камеры воздухом, который является теплоносителем. Однако съем тепла происходит в недостаточных количествах из-за малых площадей теплообмена и недостаточного пути движения дымовых газов, что также неблагоприятно сказывается на состоянии нагреваемых металлических конструкций топки, а часть тепла уходит в дымовую трубу.Задачей полезной модели является повышение теплоотдачи и коэффициента полезного действия (КПД) воздухонагревателя.Решение указанной задачи достигается тем, что в воздухонагревателе, содержащем топочную камеру с колосниковой решеткой, дымовую трубу или дымосос, блок дь 1 могарных труб, вентилятор со всасывающим патрубком, Комбинированный теплообменник в виде воздуховода и конфузор, часть блока дымогарных труб установлена внутри топочной камеры позади колосниковой решетки, а перед блоком дымогарных труб по всей ширине топочной камеры установлен экран, верхняя Кромка которого расположена выше впускной части блока дымогарных труб, при этом Комбинированный теплообменник в виде воздуховода в зоне топочной камеры выполнен круглым, коаксиально поверхности топочной камеры и разделен сплошными радиальными перегородками, установленными понаправлению движения воздуха, причем сплошные радиальные перегородки выполнены в виде многозаходной винтовой линии, расположенной вдоль горизонтальной оси топочной камеры.Установленный экран внутри топочной Камеры позволяет увеличить путь движения дымовых газов с одновременным созданием турбулентного потока для более полного дожигания горючих веществ топочных газов. Расположение части блока дымогарных труб внутри топочной Камеры, за колосниковой решеткой, позволяет обеспечить их нагрев излучением от горящего топлива и более интенсивно использовать конвективное тепло дь 1 мовых газов. Кроме того, комбинированный теплообменник в виде воздуховода,охватывающего топочную камеру и блок дымогарных труб, увеличивает поверхность теплообмена, а сплошные радиальные перегородки в виде многозаходной винтовой линии позволяют удлинить путь движения воздуха по каналам комбинированного теплообменника и обеспечить нагрев воздуха до более высокой температуры за счет более интенсивной отдачи тепла. В результате существенно повышается теплоотдача и тепловой КПД воздухонагревателя.На фиг. 1 изображена схема воздухонагревателя, вид сбоку на фиг. 2 - вид в сечении А-А.Воздухонагреватель содержит топочную камеру 1 с колосниковой решеткой 2, позади которой установлен экран 3, блок дымогарных труб 4, основание впускной части которого расположено ниже верхней части экрана 3. Со всех сторон топочную камеру 1 охватывает комбинированный теплообменник 5 в виде воздуховода, внутренняя стенка которого вь 1 полнена круглой заодно со стенками топочной камеры 1. К блоку дымогарных труб 4 подсоединена дымовая труба или дымосос 6, конфузор 7 и вентилятор 8. Топочная камера 1 имеет топливный люк 9 и зольный люк 10. В топочной камере 1 встроен блок дымогарных труб 4, соединенный со всасывающим патрубком вентилятора 8, внутри которых протекают горячие дымовые газы. Внешние стенки дымогарных труб омываются воздухом, засась 1 ваемь 1 м вентилятором 8 через конфузор 7. Комбинированный теплообменник 5 разделен сплошными радиальными перегородками 11.Воздухонагреватель работает следующим образом. Загружаемое в топочную камеру 1 через топливный люк 9 топливо подается на колосниковую решетку 2, где происходит процесс горения. Дымовые газы, образующиеся при горении топлива, огибая экран 3 через блок дымогарных труб 4 (показано стрелками), уходят в дымовую трубу или дымосос 6,отдают тепло стенкам и нагревают теплоноситель, который движется по комбинированному теплообменнику 5 через конфузор 7 при помощи вентилятора 8.Холодный воздух, проходя через комбинированный теплообменник 5, расположенный в зоне топочной камеры 1 и в блоке дымогарных труб 4, омывает топочную камеру 1 и направляется в блок дымогарных труб 4, где происходит окончательное снятие тепла от сгоревших дымовых газов. Благодаря установленным радиальным перегородкам 11, вь 1 полненным в виде многозаходной винтовой линии, происходит более интенсивная отдача тепла за счет увеличения поверхности теплообмена и удлинения пути движения воздуха.В целом, реализация заявляемого решения обеспечит более полное сгорание топлива и использование тепла топочных газов за счет использования излучения горящего топлива,увеличения степени сгорания топлива и вовлечения в полезный теплообмен большего количества нагретых поверхностей, что в итоге значительно повысит теплообмен и тепловой КПД воздухонагревателя.При необходимости могут быть использованы жидкое или газообразное топливо. В этом случае вместо топливного люка 9 устанавливают газовую или жидкотопливную го релку.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
