Петля накладная универсальная

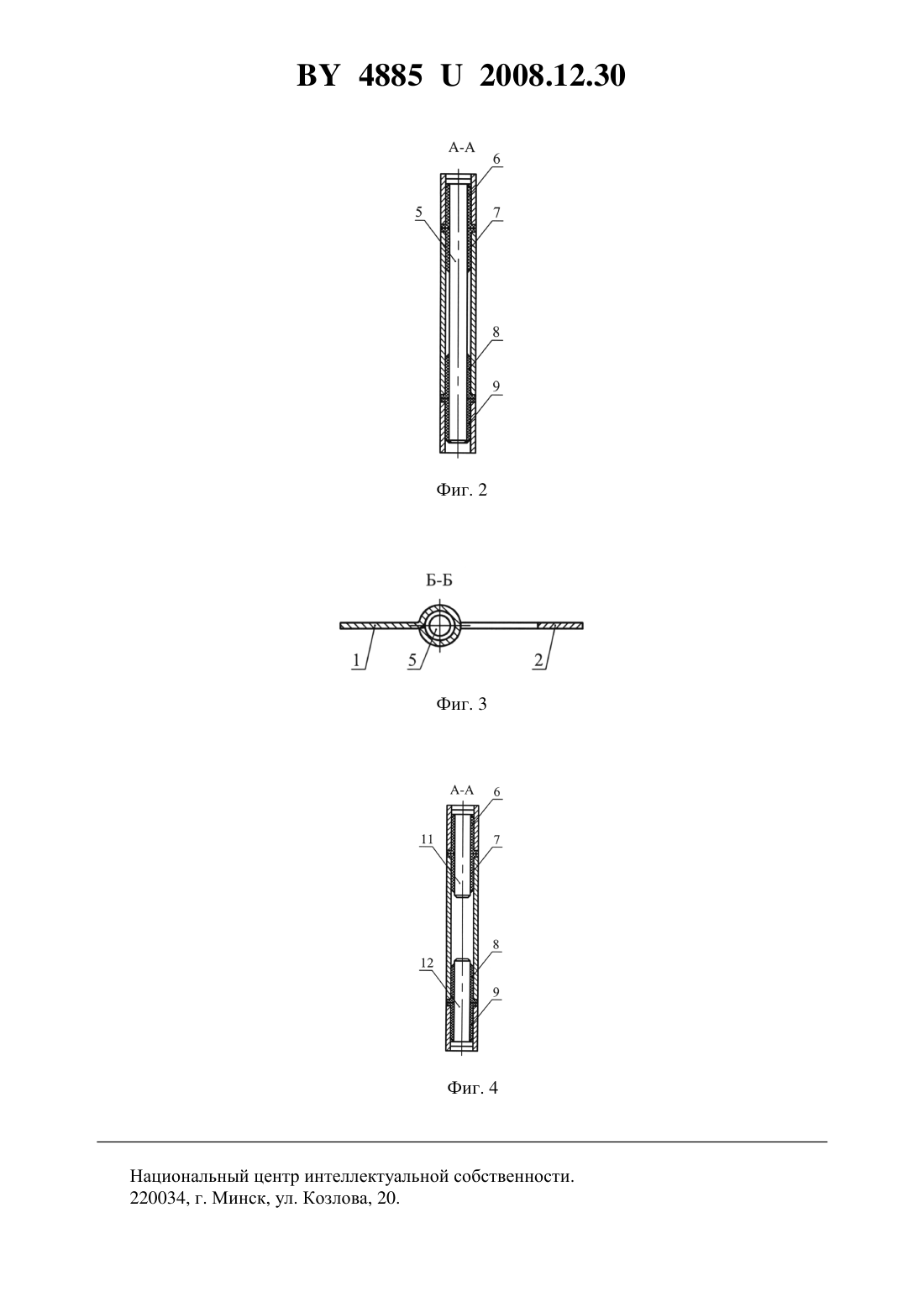

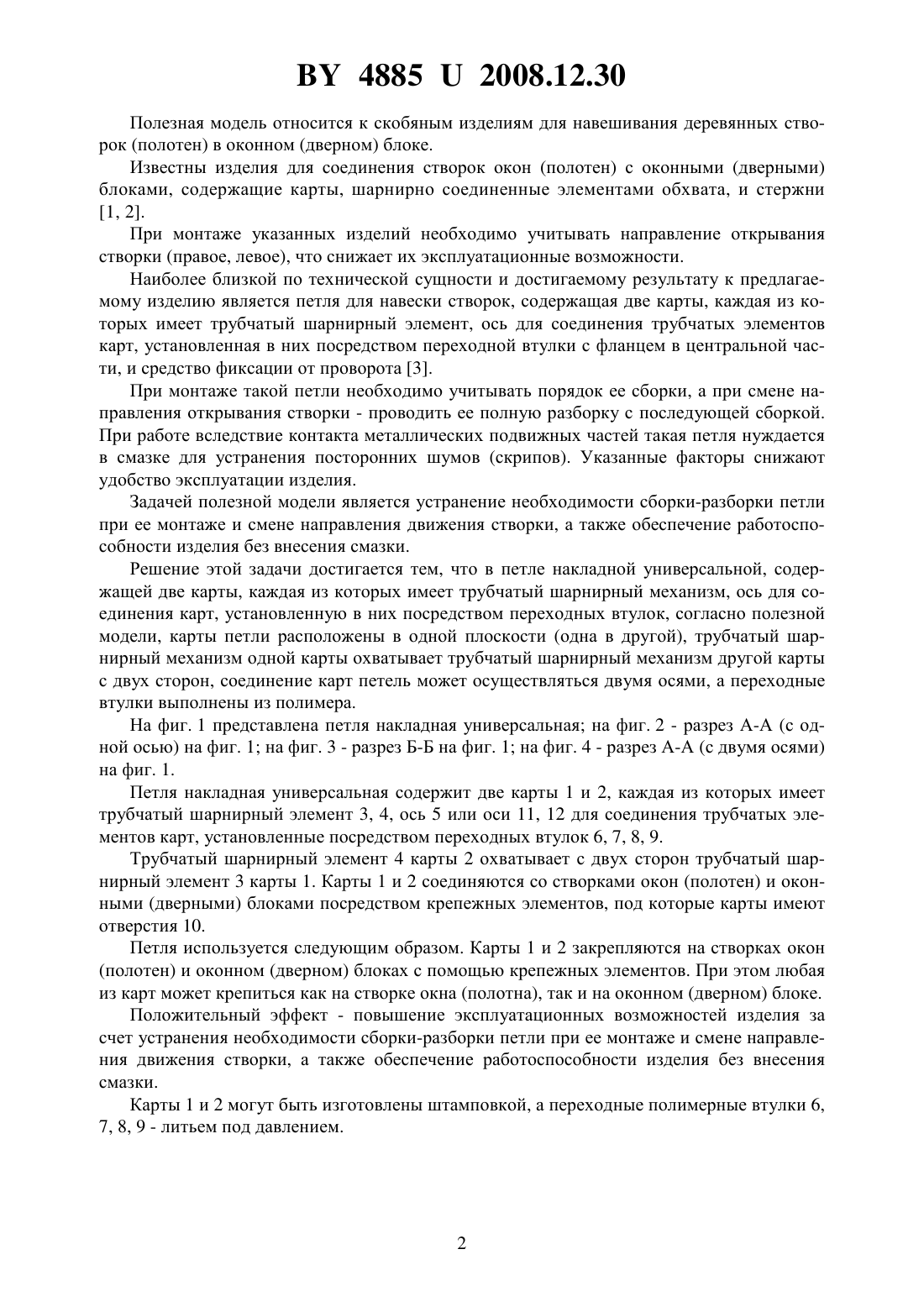

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское производственное унитарное предприятие Могилевский завод Строммашина(72) Авторы Юров Николай Борисович Цыганков Игорь Иванович Федоров Сергей Петрович(73) Патентообладатель Республиканское производственное унитарное предприятие Могилевский завод Строммашина(57) 1. Петля накладная универсальная, содержащая две карты, каждая из которых имеет трубчатый шарнирный механизм, ось для соединения карт, установленную в них посредством переходных втулок, отличающаяся тем, что карты расположены в одной плоскости одна в другой, трубчатый шарнирный механизм одной карты охватывает трубчатый шарнирный механизм другой карты с двух сторон, а переходные втулки выполнены из полимера. 2. Петля по п. 1, отличающаяся тем, что карты соединены двумя осями.(56) 1. ГОСТ 5088-2005. Петли для оконных и дверных блоков Технические условия. 2.1335666, МПК 05 3/02, опубл. 07.09.87 // Бюл.33. 3.1608325, МПК 05 3/02, опубл. 23.11.90 // Бюл.43. 48852008.12.30 Полезная модель относится к скобяным изделиям для навешивания деревянных створок (полотен) в оконном (дверном) блоке. Известны изделия для соединения створок окон (полотен) с оконными (дверными) блоками, содержащие карты, шарнирно соединенные элементами обхвата, и стержни 1, 2. При монтаже указанных изделий необходимо учитывать направление открывания створки (правое, левое), что снижает их эксплуатационные возможности. Наиболее близкой по технической сущности и достигаемому результату к предлагаемому изделию является петля для навески створок, содержащая две карты, каждая из которых имеет трубчатый шарнирный элемент, ось для соединения трубчатых элементов карт, установленная в них посредством переходной втулки с фланцем в центральной части, и средство фиксации от проворота 3. При монтаже такой петли необходимо учитывать порядок ее сборки, а при смене направления открывания створки - проводить ее полную разборку с последующей сборкой. При работе вследствие контакта металлических подвижных частей такая петля нуждается в смазке для устранения посторонних шумов (скрипов). Указанные факторы снижают удобство эксплуатации изделия. Задачей полезной модели является устранение необходимости сборки-разборки петли при ее монтаже и смене направления движения створки, а также обеспечение работоспособности изделия без внесения смазки. Решение этой задачи достигается тем, что в петле накладной универсальной, содержащей две карты, каждая из которых имеет трубчатый шарнирный механизм, ось для соединения карт, установленную в них посредством переходных втулок, согласно полезной модели, карты петли расположены в одной плоскости (одна в другой), трубчатый шарнирный механизм одной карты охватывает трубчатый шарнирный механизм другой карты с двух сторон, соединение карт петель может осуществляться двумя осями, а переходные втулки выполнены из полимера. На фиг. 1 представлена петля накладная универсальная на фиг. 2 - разрез А-А (с одной осью) на фиг. 1 на фиг. 3 - разрез Б-Б на фиг. 1 на фиг. 4 - разрез А-А (с двумя осями) на фиг. 1. Петля накладная универсальная содержит две карты 1 и 2, каждая из которых имеет трубчатый шарнирный элемент 3, 4, ось 5 или оси 11, 12 для соединения трубчатых элементов карт, установленные посредством переходных втулок 6, 7, 8, 9. Трубчатый шарнирный элемент 4 карты 2 охватывает с двух сторон трубчатый шарнирный элемент 3 карты 1. Карты 1 и 2 соединяются со створками окон (полотен) и оконными (дверными) блоками посредством крепежных элементов, под которые карты имеют отверстия 10. Петля используется следующим образом. Карты 1 и 2 закрепляются на створках окон(полотен) и оконном (дверном) блоках с помощью крепежных элементов. При этом любая из карт может крепиться как на створке окна (полотна), так и на оконном (дверном) блоке. Положительный эффект - повышение эксплуатационных возможностей изделия за счет устранения необходимости сборки-разборки петли при ее монтаже и смене направления движения створки, а также обеспечение работоспособности изделия без внесения смазки. Карты 1 и 2 могут быть изготовлены штамповкой, а переходные полимерные втулки 6,7, 8, 9 - литьем под давлением. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
