Порошковый огнетушитель

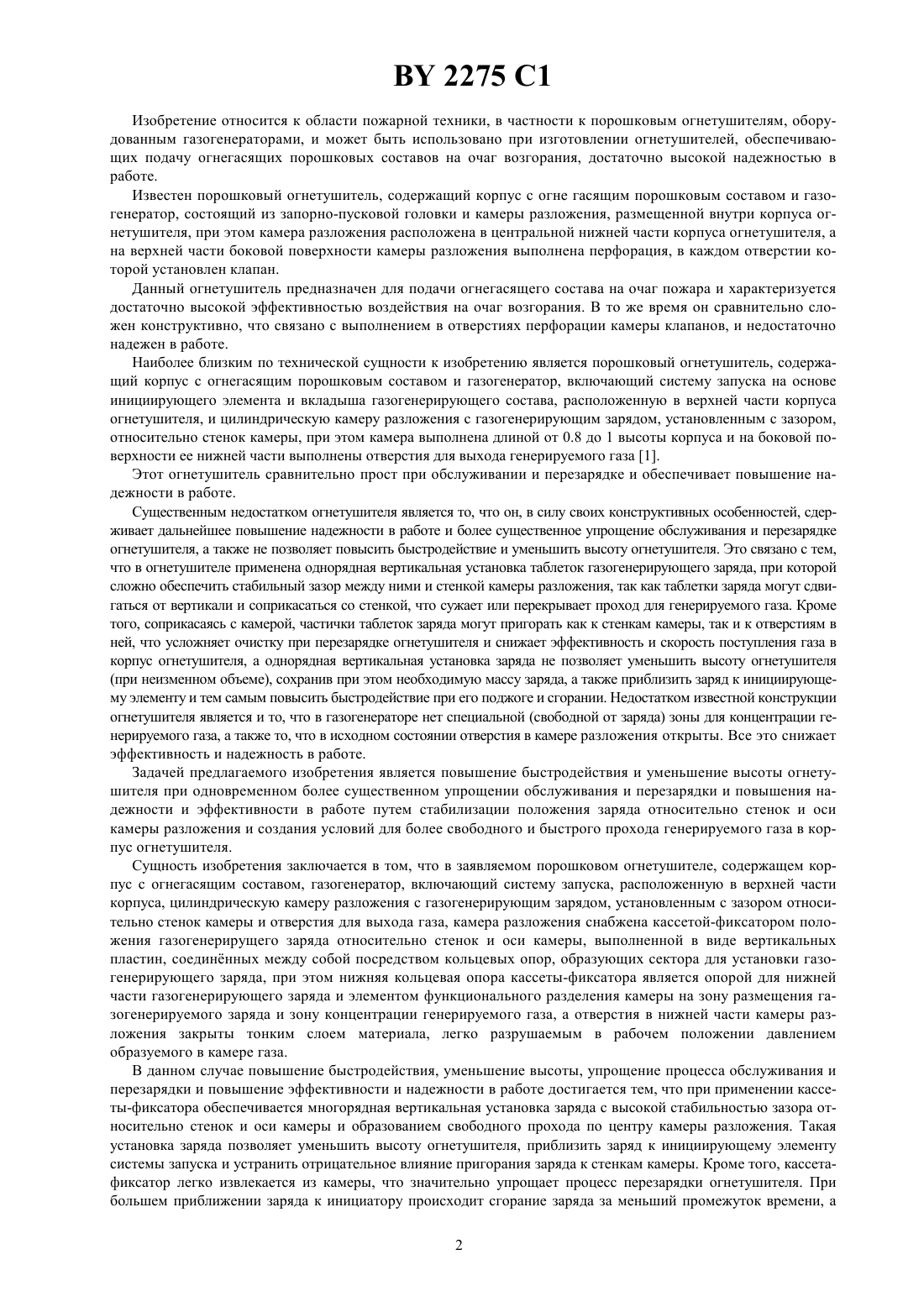

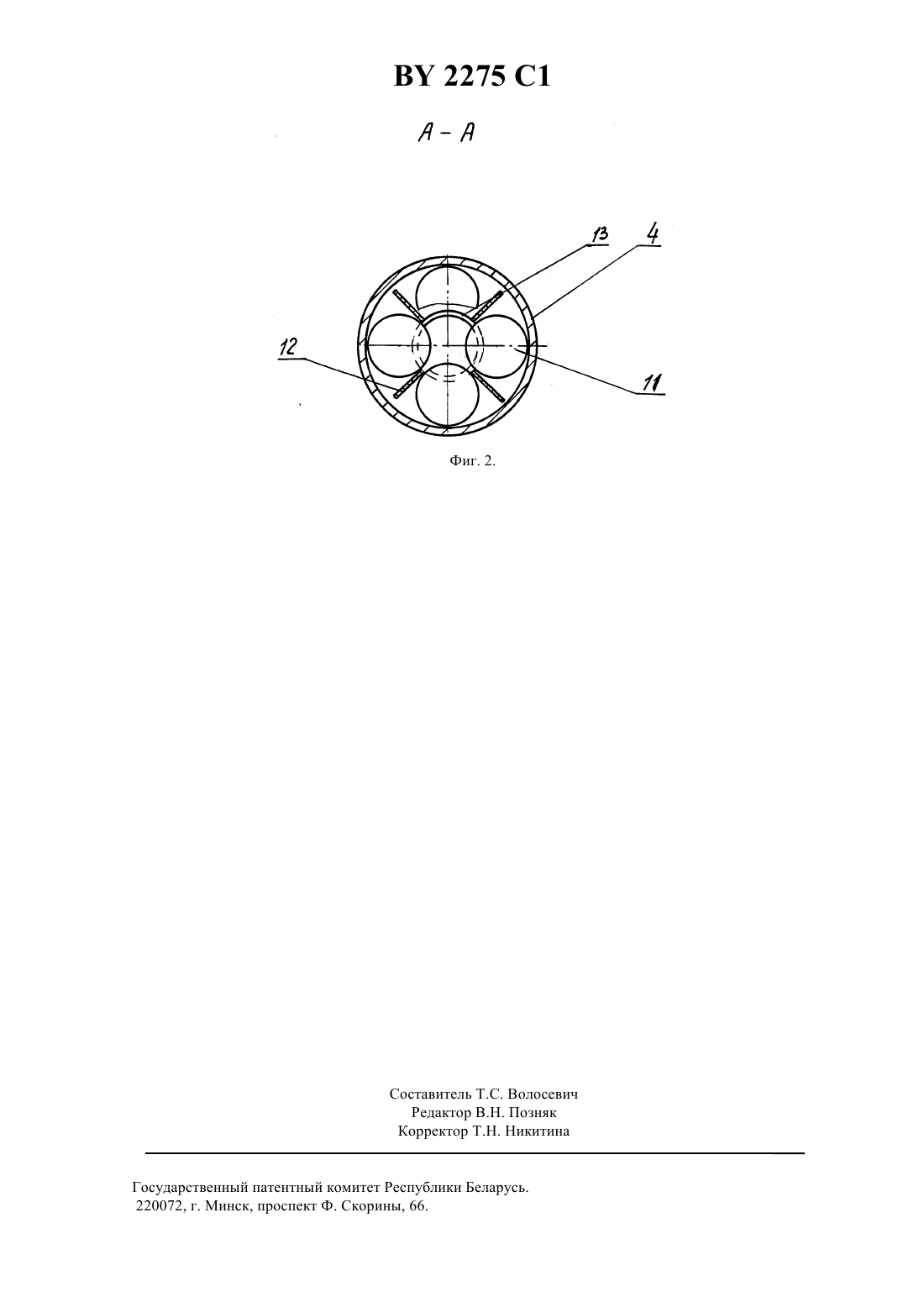

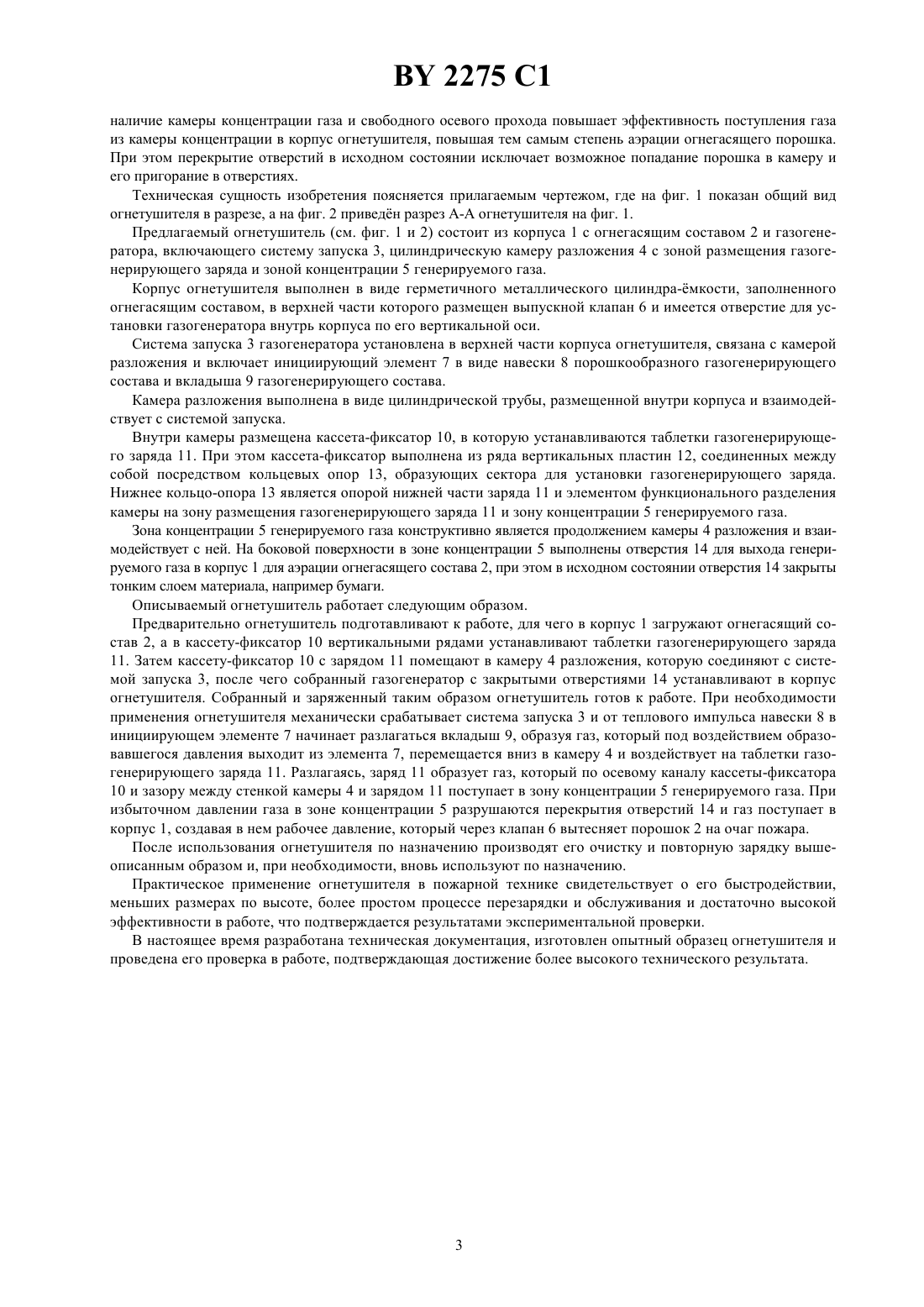

ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ(71) Заявитель Предприятие противопожарной техники Факел(73) Патентообладатель Предприятие противопожарной техники Факел(57) Порошковый огнетушитель, содержащий корпус с огнегасящим составом, газогенератор, включающий систему запуска, расположенную в верхней части корпуса, цилиндрическую камеру разложения с газогенерируюшим зарядом, установленным с зазором относительно стенок камеры и отверстия для выхода газа, отличающийся тем,что камера разложения снабжена кассетой-фиксатором положения газогенерирующего заряда относительно стенок и оси камеры, выполненной в виде вертикальных пластин, соединенных между собой посредством кольцевых опор, образующих сектора для установки газогенерирующего заряда, при этом нижняя кольцевая опора кассетыфиксатора является опорой для нижней части газогенерирующего заряда и элементом функционального разделения камеры на зону размещения газогенерируемого заряда и зону концентрации генерируемого газа, а отверстия в нижней части камеры разложения закрыты тонким слоем материала, легко разрушаемым в рабочем положении давлением образуемого в камере газа. 2275 1 Изобретение относится к области пожарной техники, в частности к порошковым огнетушителям, оборудованным газогенераторами, и может быть использовано при изготовлении огнетушителей, обеспечивающих подачу огнегасящих порошковых составов на очаг возгорания, достаточно высокой надежностью в работе. Известен порошковый огнетушитель, содержащий корпус с огне гасящим порошковым составом и газогенератор, состоящий из запорно-пусковой головки и камеры разложения, размещенной внутри корпуса огнетушителя, при этом камера разложения расположена в центральной нижней части корпуса огнетушителя, а на верхней части боковой поверхности камеры разложения выполнена перфорация, в каждом отверстии которой установлен клапан. Данный огнетушитель предназначен для подачи огнегасящего состава на очаг пожара и характеризуется достаточно высокой эффективностью воздействия на очаг возгорания. В то же время он сравнительно сложен конструктивно, что связано с выполнением в отверстиях перфорации камеры клапанов, и недостаточно надежен в работе. Наиболее близким по технической сущности к изобретению является порошковый огнетушитель, содержащий корпус с огнегасящим порошковым составом и газогенератор, включающий систему запуска на основе инициирующего элемента и вкладыша газогенерирующего состава, расположенную в верхней части корпуса огнетушителя, и цилиндрическую камеру разложения с газогенерирующим зарядом, установленным с зазором,относительно стенок камеры, при этом камера выполнена длиной от 0.8 до 1 высоты корпуса и на боковой поверхности ее нижней части выполнены отверстия для выхода генерируемого газа 1. Этот огнетушитель сравнительно прост при обслуживании и перезарядке и обеспечивает повышение надежности в работе. Существенным недостатком огнетушителя является то, что он, в силу своих конструктивных особенностей, сдерживает дальнейшее повышение надежности в работе и более существенное упрощение обслуживания и перезарядке огнетушителя, а также не позволяет повысить быстродействие и уменьшить высоту огнетушителя. Это связано с тем,что в огнетушителе применена однорядная вертикальная установка таблеток газогенерирующего заряда, при которой сложно обеспечить стабильный зазор между ними и стенкой камеры разложения, так как таблетки заряда могут сдвигаться от вертикали и соприкасаться со стенкой, что сужает или перекрывает проход для генерируемого газа. Кроме того, соприкасаясь с камерой, частички таблеток заряда могут пригорать как к стенкам камеры, так и к отверстиям в ней, что усложняет очистку при перезарядке огнетушителя и снижает эффективность и скорость поступления газа в корпус огнетушителя, а однорядная вертикальная установка заряда не позволяет уменьшить высоту огнетушителя(при неизменном объеме), сохранив при этом необходимую массу заряда, а также приблизить заряд к инициирующему элементу и тем самым повысить быстродействие при его поджоге и сгорании. Недостатком известной конструкции огнетушителя является и то, что в газогенераторе нет специальной (свободной от заряда) зоны для концентрации генерируемого газа, а также то, что в исходном состоянии отверстия в камере разложения открыты. Все это снижает эффективность и надежность в работе. Задачей предлагаемого изобретения является повышение быстродействия и уменьшение высоты огнетушителя при одновременном более существенном упрощении обслуживания и перезарядки и повышения надежности и эффективности в работе путем стабилизации положения заряда относительно стенок и оси камеры разложения и создания условий для более свободного и быстрого прохода генерируемого газа в корпус огнетушителя. Сущность изобретения заключается в том, что в заявляемом порошковом огнетушителе, содержащем корпус с огнегасящим составом, газогенератор, включающий систему запуска, расположенную в верхней части корпуса, цилиндрическую камеру разложения с газогенерирующим зарядом, установленным с зазором относительно стенок камеры и отверстия для выхода газа, камера разложения снабжена кассетой-фиксатором положения газогенерирущего заряда относительно стенок и оси камеры, выполненной в виде вертикальных пластин, соединнных между собой посредством кольцевых опор, образующих сектора для установки газогенерирующего заряда, при этом нижняя кольцевая опора кассеты-фиксатора является опорой для нижней части газогенерирующего заряда и элементом функционального разделения камеры на зону размещения газогенерируемого заряда и зону концентрации генерируемого газа, а отверстия в нижней части камеры разложения закрыты тонким слоем материала, легко разрушаемым в рабочем положении давлением образуемого в камере газа. В данном случае повышение быстродействия, уменьшение высоты, упрощение процесса обслуживания и перезарядки и повышение эффективности и надежности в работе достигается тем, что при применении кассеты-фиксатора обеспечивается многорядная вертикальная установка заряда с высокой стабильностью зазора относительно стенок и оси камеры и образованием свободного прохода по центру камеры разложения. Такая установка заряда позволяет уменьшить высоту огнетушителя, приблизить заряд к инициирующему элементу системы запуска и устранить отрицательное влияние пригорания заряда к стенкам камеры. Кроме того, кассетафиксатор легко извлекается из камеры, что значительно упрощает процесс перезарядки огнетушителя. При большем приближении заряда к инициатору происходит сгорание заряда за меньший промежуток времени, а 2 2275 1 наличие камеры концентрации газа и свободного осевого прохода повышает эффективность поступления газа из камеры концентрации в корпус огнетушителя, повышая тем самым степень аэрации огнегасящего порошка. При этом перекрытие отверстий в исходном состоянии исключает возможное попадание порошка в камеру и его пригорание в отверстиях. Техническая сущность изобретения поясняется прилагаемым чертежом, где на фиг. 1 показан общий вид огнетушителя в разрезе, а на фиг. 2 приведн разрез А-А огнетушителя на фиг. 1. Предлагаемый огнетушитель (см. фиг. 1 и 2) состоит из корпуса 1 с огнегасящим составом 2 и газогенератора, включающего систему запуска 3, цилиндрическую камеру разложения 4 с зоной размещения газогенерирующего заряда и зоной концентрации 5 генерируемого газа. Корпус огнетушителя выполнен в виде герметичного металлического цилиндра-мкости, заполненного огнегасящим составом, в верхней части которого размещен выпускной клапан 6 и имеется отверстие для установки газогенератора внутрь корпуса по его вертикальной оси. Система запуска 3 газогенератора установлена в верхней части корпуса огнетушителя, связана с камерой разложения и включает инициирующий элемент 7 в виде навески 8 порошкообразного газогенерирующего состава и вкладыша 9 газогенерирующего состава. Камера разложения выполнена в виде цилиндрической трубы, размещенной внутри корпуса и взаимодействует с системой запуска. Внутри камеры размещена кассета-фиксатор 10, в которую устанавливаются таблетки газогенерирующего заряда 11. При этом кассета-фиксатор выполнена из ряда вертикальных пластин 12, соединенных между собой посредством кольцевых опор 13, образующих сектора для установки газогенерирующего заряда. Нижнее кольцо-опора 13 является опорой нижней части заряда 11 и элементом функционального разделения камеры на зону размещения газогенерирующего заряда 11 и зону концентрации 5 генерируемого газа. Зона концентрации 5 генерируемого газа конструктивно является продолжением камеры 4 разложения и взаимодействует с ней. На боковой поверхности в зоне концентрации 5 выполнены отверстия 14 для выхода генерируемого газа в корпус 1 для аэрации огнегасящего состава 2, при этом в исходном состоянии отверстия 14 закрыты тонким слоем материала, например бумаги. Описываемый огнетушитель работает следующим образом. Предварительно огнетушитель подготавливают к работе, для чего в корпус 1 загружают огнегасящий состав 2, а в кассету-фиксатор 10 вертикальными рядами устанавливают таблетки газогенерирующего заряда 11. Затем кассету-фиксатор 10 с зарядом 11 помещают в камеру 4 разложения, которую соединяют с системой запуска 3, после чего собранный газогенератор с закрытыми отверстиями 14 устанавливают в корпус огнетушителя. Собранный и заряженный таким образом огнетушитель готов к работе. При необходимости применения огнетушителя механически срабатывает система запуска 3 и от теплового импульса навески 8 в инициирующем элементе 7 начинает разлагаться вкладыш 9, образуя газ, который под воздействием образовавшегося давления выходит из элемента 7, перемещается вниз в камеру 4 и воздействует на таблетки газогенерирующего заряда 11. Разлагаясь, заряд 11 образует газ, который по осевому каналу кассеты-фиксатора 10 и зазору между стенкой камеры 4 и зарядом 11 поступает в зону концентрации 5 генерируемого газа. При избыточном давлении газа в зоне концентрации 5 разрушаются перекрытия отверстий 14 и газ поступает в корпус 1, создавая в нем рабочее давление, который через клапан 6 вытесняет порошок 2 на очаг пожара. После использования огнетушителя по назначению производят его очистку и повторную зарядку вышеописанным образом и, при необходимости, вновь используют по назначению. Практическое применение огнетушителя в пожарной технике свидетельствует о его быстродействии,меньших размерах по высоте, более простом процессе перезарядки и обслуживания и достаточно высокой эффективности в работе, что подтверждается результатами экспериментальной проверки. В настоящее время разработана техническая документация, изготовлен опытный образец огнетушителя и проведена его проверка в работе, подтверждающая достижение более высокого технического результата. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
