Вальцовая плющилка для зерна

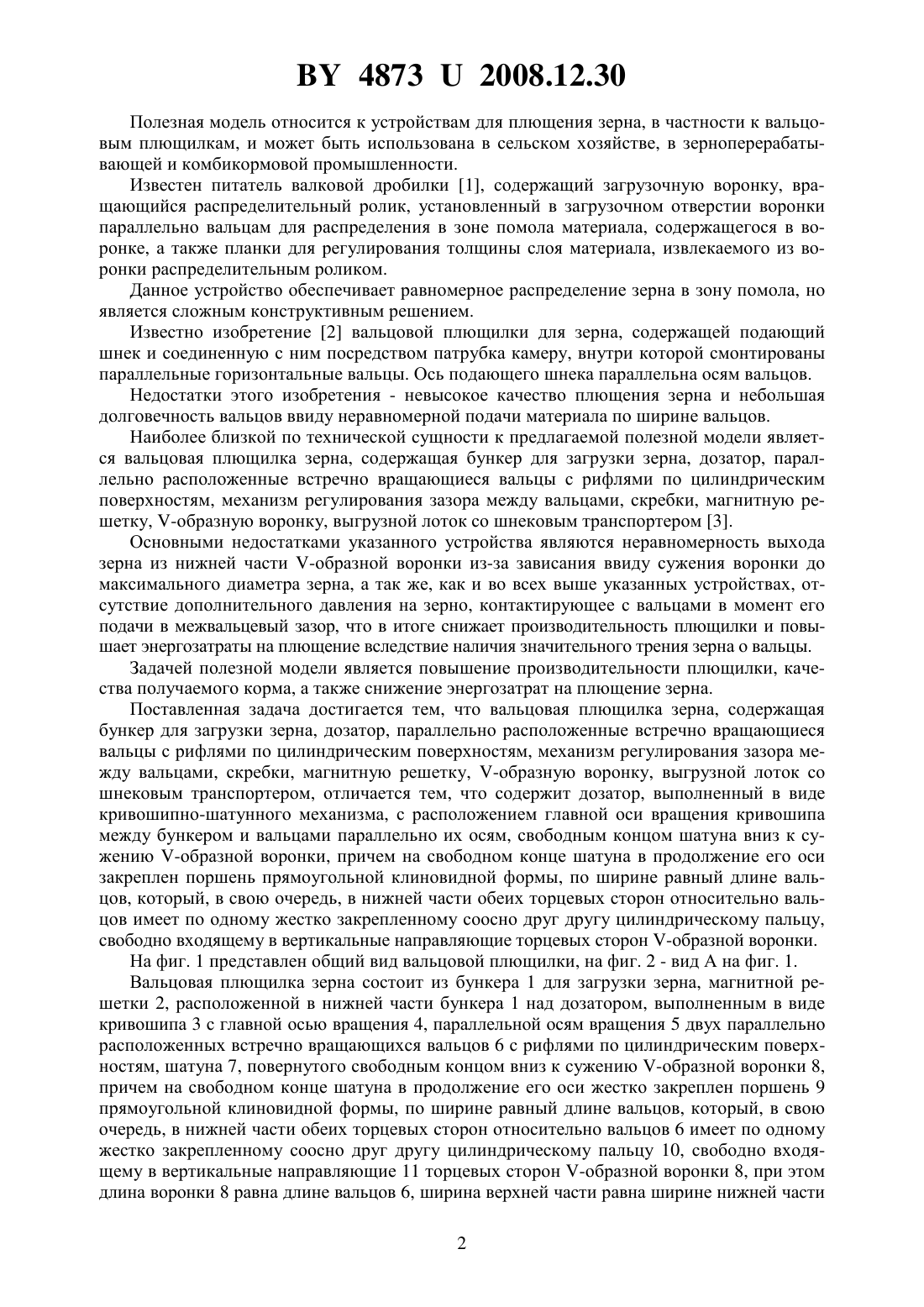

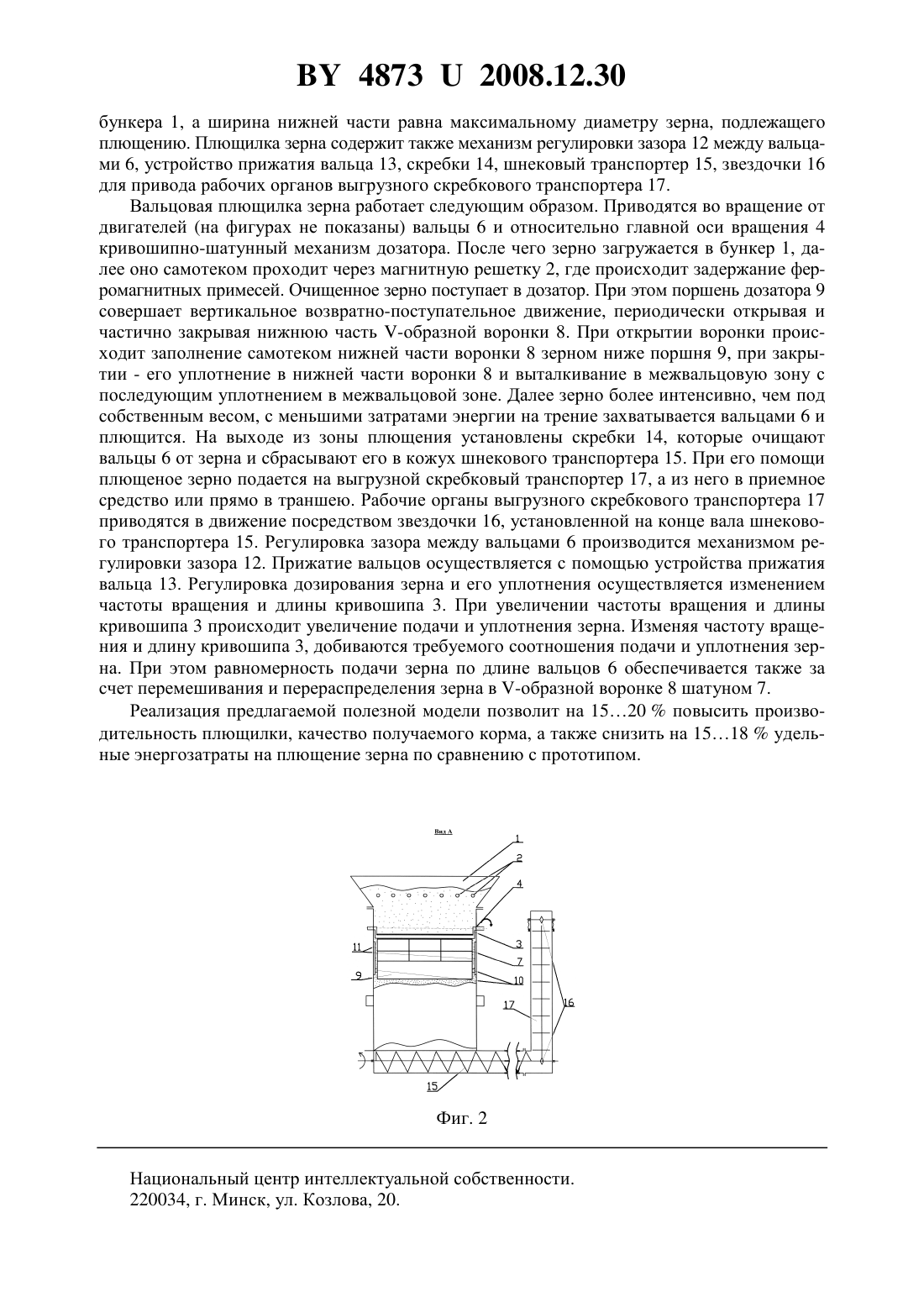

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВАЛЬЦОВАЯ ПЛЮЩИЛКА ДЛЯ ЗЕРНА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Дайнеко Владимир Александрович Прищепова Елена Михайловна Воробьев Николай Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Вальцовая плющилка зерна, содержащая бункер для загрузки зерна, дозатор, параллельно расположенные встречно вращающиеся вальцы с рифлями по цилиндрическим поверхностям, механизм регулировки зазора между вальцами, скребки, магнитную решетку,-образную воронку, выгрузной лоток со шнековым транспортером, отличающаяся тем,что содержит дозатор, выполненный в виде кривошипно-шатунного механизма, с расположением главной оси вращения кривошипа между бункером и вальцами параллельно их осям, свободным концом шатуна вниз к сужению -образной воронки, причем на свободном конце шатуна в продолжение его оси закреплен поршень прямоугольной клиновидной формы, по ширине равный длине вальцов, который, в свою очередь, в нижней части обеих торцевых сторон относительно вальцов имеет по одному жестко закрепленному соосно друг другу цилиндрическому пальцу, свободно входящему в вертикальные направляющие торцевых сторон -образной воронки. 48732008.12.30 Полезная модель относится к устройствам для плющения зерна, в частности к вальцовым плющилкам, и может быть использована в сельском хозяйстве, в зерноперерабатывающей и комбикормовой промышленности. Известен питатель валковой дробилки 1, содержащий загрузочную воронку, вращающийся распределительный ролик, установленный в загрузочном отверстии воронки параллельно вальцам для распределения в зоне помола материала, содержащегося в воронке, а также планки для регулирования толщины слоя материала, извлекаемого из воронки распределительным роликом. Данное устройство обеспечивает равномерное распределение зерна в зону помола, но является сложным конструктивным решением. Известно изобретение 2 вальцовой плющилки для зерна, содержащей подающий шнек и соединенную с ним посредством патрубка камеру, внутри которой смонтированы параллельные горизонтальные вальцы. Ось подающего шнека параллельна осям вальцов. Недостатки этого изобретения - невысокое качество плющения зерна и небольшая долговечность вальцов ввиду неравномерной подачи материала по ширине вальцов. Наиболее близкой по технической сущности к предлагаемой полезной модели является вальцовая плющилка зерна, содержащая бункер для загрузки зерна, дозатор, параллельно расположенные встречно вращающиеся вальцы с рифлями по цилиндрическим поверхностям, механизм регулирования зазора между вальцами, скребки, магнитную решетку, -образную воронку, выгрузной лоток со шнековым транспортером 3. Основными недостатками указанного устройства являются неравномерность выхода зерна из нижней части -образной воронки из-за зависания ввиду сужения воронки до максимального диаметра зерна, а так же, как и во всех выше указанных устройствах, отсутствие дополнительного давления на зерно, контактирующее с вальцами в момент его подачи в межвальцевый зазор, что в итоге снижает производительность плющилки и повышает энергозатраты на плющение вследствие наличия значительного трения зерна о вальцы. Задачей полезной модели является повышение производительности плющилки, качества получаемого корма, а также снижение энергозатрат на плющение зерна. Поставленная задача достигается тем, что вальцовая плющилка зерна, содержащая бункер для загрузки зерна, дозатор, параллельно расположенные встречно вращающиеся вальцы с рифлями по цилиндрическим поверхностям, механизм регулирования зазора между вальцами, скребки, магнитную решетку, -образную воронку, выгрузной лоток со шнековым транспортером, отличается тем, что содержит дозатор, выполненный в виде кривошипно-шатунного механизма, с расположением главной оси вращения кривошипа между бункером и вальцами параллельно их осям, свободным концом шатуна вниз к сужению -образной воронки, причем на свободном конце шатуна в продолжение его оси закреплен поршень прямоугольной клиновидной формы, по ширине равный длине вальцов, который, в свою очередь, в нижней части обеих торцевых сторон относительно вальцов имеет по одному жестко закрепленному соосно друг другу цилиндрическому пальцу,свободно входящему в вертикальные направляющие торцевых сторон -образной воронки. На фиг. 1 представлен общий вид вальцовой плющилки, на фиг. 2 - вид А на фиг. 1. Вальцовая плющилка зерна состоит из бункера 1 для загрузки зерна, магнитной решетки 2, расположенной в нижней части бункера 1 над дозатором, выполненным в виде кривошипа 3 с главной осью вращения 4, параллельной осям вращения 5 двух параллельно расположенных встречно вращающихся вальцов 6 с рифлями по цилиндрическим поверхностям, шатуна 7, повернутого свободным концом вниз к сужению -образной воронки 8,причем на свободном конце шатуна в продолжение его оси жестко закреплен поршень 9 прямоугольной клиновидной формы, по ширине равный длине вальцов, который, в свою очередь, в нижней части обеих торцевых сторон относительно вальцов 6 имеет по одному жестко закрепленному соосно друг другу цилиндрическому пальцу 10, свободно входящему в вертикальные направляющие 11 торцевых сторон -образной воронки 8, при этом длина воронки 8 равна длине вальцов 6, ширина верхней части равна ширине нижней части 2 48732008.12.30 бункера 1, а ширина нижней части равна максимальному диаметру зерна, подлежащего плющению. Плющилка зерна содержит также механизм регулировки зазора 12 между вальцами 6, устройство прижатия вальца 13, скребки 14, шнековый транспортер 15, звездочки 16 для привода рабочих органов выгрузного скребкового транспортера 17. Вальцовая плющилка зерна работает следующим образом. Приводятся во вращение от двигателей (на фигурах не показаны) вальцы 6 и относительно главной оси вращения 4 кривошипно-шатунный механизм дозатора. После чего зерно загружается в бункер 1, далее оно самотеком проходит через магнитную решетку 2, где происходит задержание ферромагнитных примесей. Очищенное зерно поступает в дозатор. При этом поршень дозатора 9 совершает вертикальное возвратно-поступательное движение, периодически открывая и частично закрывая нижнюю часть -образной воронки 8. При открытии воронки происходит заполнение самотеком нижней части воронки 8 зерном ниже поршня 9, при закрытии - его уплотнение в нижней части воронки 8 и выталкивание в межвальцовую зону с последующим уплотнением в межвальцовой зоне. Далее зерно более интенсивно, чем под собственным весом, с меньшими затратами энергии на трение захватывается вальцами 6 и плющится. На выходе из зоны плющения установлены скребки 14, которые очищают вальцы 6 от зерна и сбрасывают его в кожух шнекового транспортера 15. При его помощи плющеное зерно подается на выгрузной скребковый транспортер 17, а из него в приемное средство или прямо в траншею. Рабочие органы выгрузного скребкового транспортера 17 приводятся в движение посредством звездочки 16, установленной на конце вала шнекового транспортера 15. Регулировка зазора между вальцами 6 производится механизмом регулировки зазора 12. Прижатие вальцов осуществляется с помощью устройства прижатия вальца 13. Регулировка дозирования зерна и его уплотнения осуществляется изменением частоты вращения и длины кривошипа 3. При увеличении частоты вращения и длины кривошипа 3 происходит увеличение подачи и уплотнения зерна. Изменяя частоту вращения и длину кривошипа 3, добиваются требуемого соотношения подачи и уплотнения зерна. При этом равномерность подачи зерна по длине вальцов 6 обеспечивается также за счет перемешивания и перераспределения зерна в -образной воронке 8 шатуном 7. Реализация предлагаемой полезной модели позволит на 1520 повысить производительность плющилки, качество получаемого корма, а также снизить на 1518 удельные энергозатраты на плющение зерна по сравнению с прототипом. Фиг. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
