Теплоотражательный костюм

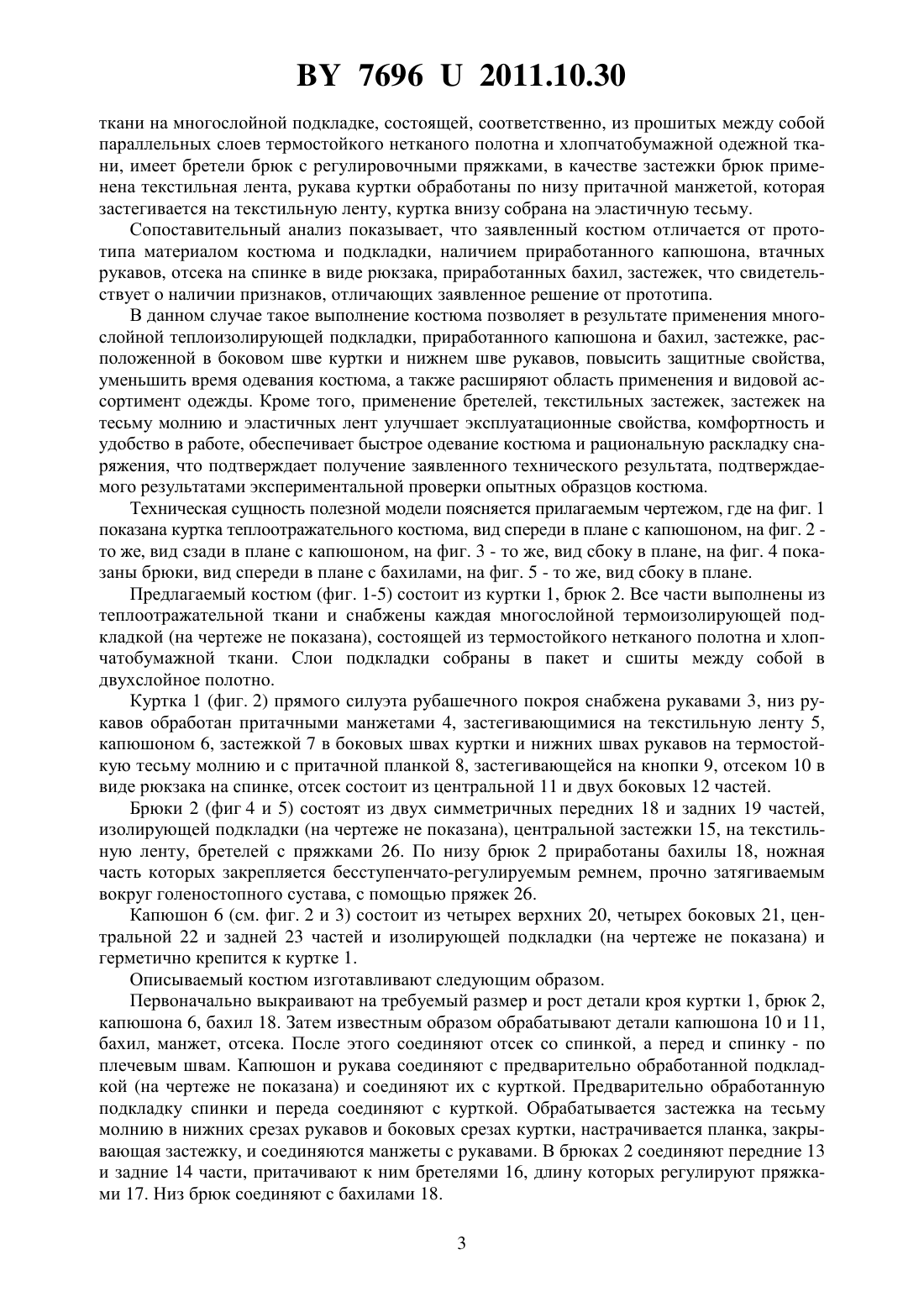

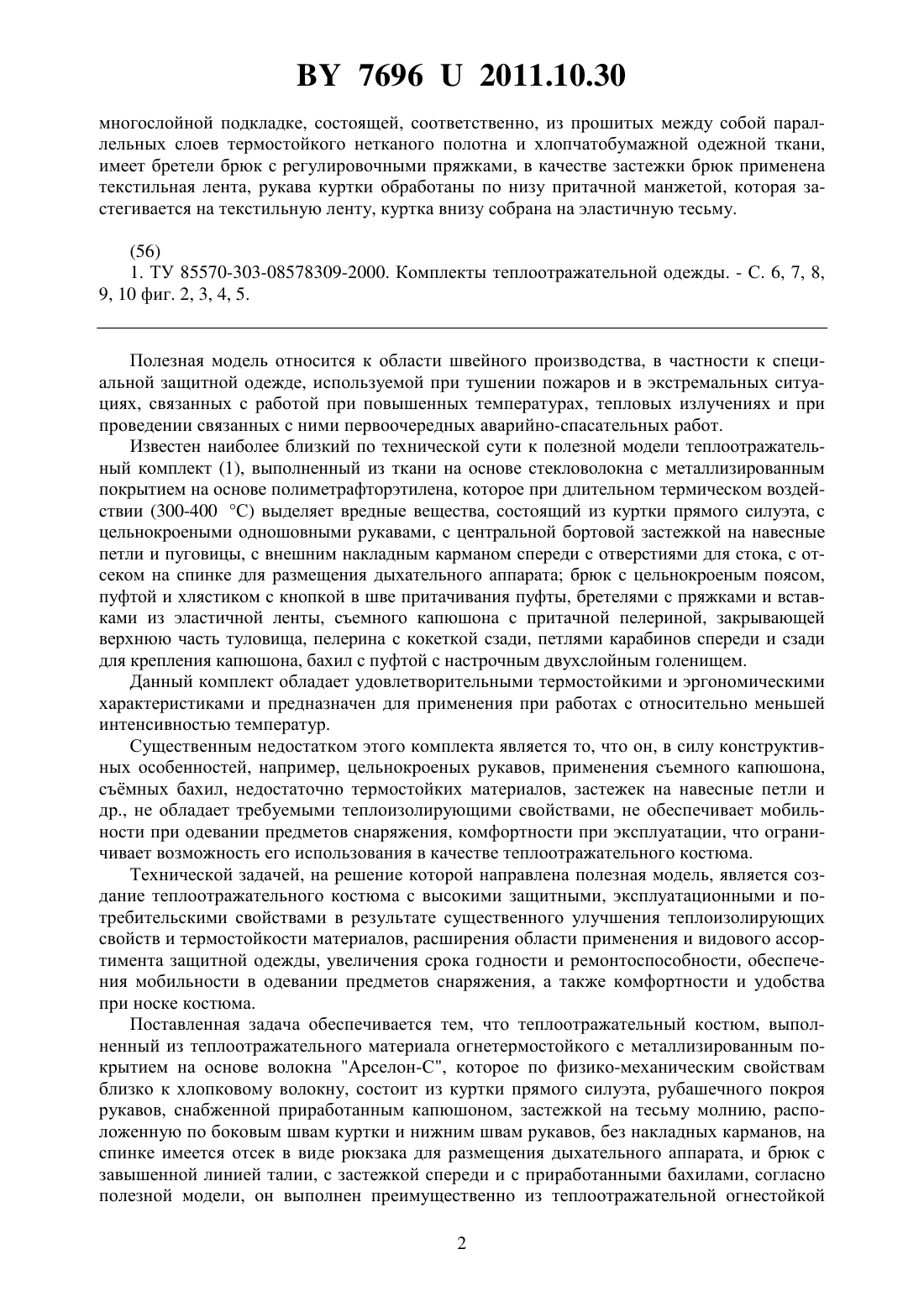

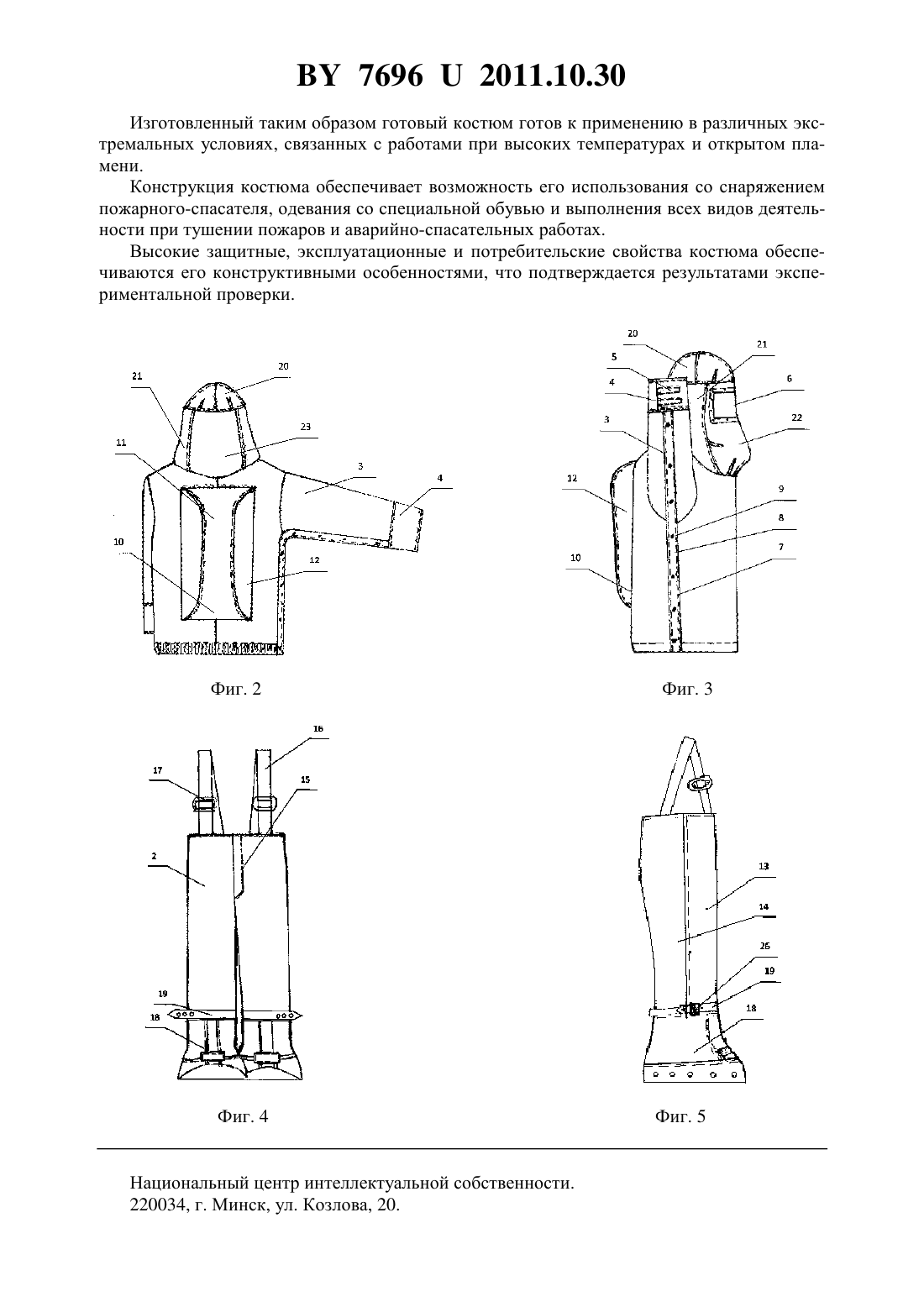

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявители Учреждение Научно-исследовательский центр Витебского областного управления Министерства по чрезвычайным ситуациям Республики Беларусь Учреждение образования Витебский государственный технологический университет(72) Авторы Дмитракович Николай Михайлович Русецкий Юрий Геннадьевич Алахова Светлана Степановна Ольшанский Валерий Иосифович(73) Патентообладатели Учреждение Научно-исследовательский центр Витебского областного управления Министерства по чрезвычайным ситуациям Республики Беларусь Учреждение образования Витебский государственный технологический университет(57) Теплоотражательный костюм, выполненный из материала огнетермостойкого с металлизированным покрытием, состоит из куртки прямого силуэта, рубашечного покроя рукавов, снабженной приработанным капюшоном, застежкой на тесьму молнию, расположенную по боковым швам куртки и нижним швам рукавов, без накладных карманов, на спинке имеется отсек в виде рюкзака для размещения дыхательного аппарата, и брюк с завышенной линией талии и с застежкой спереди и приработанными бахилами, отличающийся тем, что выполнен преимущественно из теплоотражательной огнестойкой ткани на 76962011.10.30 многослойной подкладке, состоящей, соответственно, из прошитых между собой параллельных слоев термостойкого нетканого полотна и хлопчатобумажной одежной ткани,имеет бретели брюк с регулировочными пряжками, в качестве застежки брюк применена текстильная лента, рукава куртки обработаны по низу притачной манжетой, которая застегивается на текстильную ленту, куртка внизу собрана на эластичную тесьму.(56) 1. ТУ 85570-303-08578309-2000. Комплекты теплоотражательной одежды. - С. 6, 7, 8,9, 10 фиг. 2, 3, 4, 5. Полезная модель относится к области швейного производства, в частности к специальной защитной одежде, используемой при тушении пожаров и в экстремальных ситуациях, связанных с работой при повышенных температурах, тепловых излучениях и при проведении связанных с ними первоочередных аварийно-спасательных работ. Известен наиболее близкий по технической сути к полезной модели теплоотражательный комплект (1), выполненный из ткани на основе стекловолокна с металлизированным покрытием на основе полиметрафторэтилена, которое при длительном термическом воздействии (300-400 С) выделяет вредные вещества, состоящий из куртки прямого силуэта, с цельнокроеными одношовными рукавами, с центральной бортовой застежкой на навесные петли и пуговицы, с внешним накладным карманом спереди с отверстиями для стока, с отсеком на спинке для размещения дыхательного аппарата брюк с цельнокроеным поясом,пуфтой и хлястиком с кнопкой в шве притачивания пуфты, бретелями с пряжками и вставками из эластичной ленты, съемного капюшона с притачной пелериной, закрывающей верхнюю часть туловища, пелерина с кокеткой сзади, петлями карабинов спереди и сзади для крепления капюшона, бахил с пуфтой с настрочным двухслойным голенищем. Данный комплект обладает удовлетворительными термостойкими и эргономическими характеристиками и предназначен для применения при работах с относительно меньшей интенсивностью температур. Существенным недостатком этого комплекта является то, что он, в силу конструктивных особенностей, например, цельнокроеных рукавов, применения съемного капюшона,съмных бахил, недостаточно термостойких материалов, застежек на навесные петли и др., не обладает требуемыми теплоизолирующими свойствами, не обеспечивает мобильности при одевании предметов снаряжения, комфортности при эксплуатации, что ограничивает возможность его использования в качестве теплоотражательного костюма. Технической задачей, на решение которой направлена полезная модель, является создание теплоотражательного костюма с высокими защитными, эксплуатационными и потребительскими свойствами в результате существенного улучшения теплоизолирующих свойств и термостойкости материалов, расширения области применения и видового ассортимента защитной одежды, увеличения срока годности и ремонтоспособности, обеспечения мобильности в одевании предметов снаряжения, а также комфортности и удобства при носке костюма. Поставленная задача обеспечивается тем, что теплоотражательный костюм, выполненный из теплоотражательного материала огнетермостойкого с металлизированным покрытием на основе волокна Арселон-С, которое по физико-механическим свойствам близко к хлопковому волокну, состоит из куртки прямого силуэта, рубашечного покроя рукавов, снабженной приработанным капюшоном, застежкой на тесьму молнию, расположенную по боковым швам куртки и нижним швам рукавов, без накладных карманов, на спинке имеется отсек в виде рюкзака для размещения дыхательного аппарата, и брюк с завышенной линией талии, с застежкой спереди и с приработанными бахилами, согласно полезной модели, он выполнен преимущественно из теплоотражательной огнестойкой 2 76962011.10.30 ткани на многослойной подкладке, состоящей, соответственно, из прошитых между собой параллельных слоев термостойкого нетканого полотна и хлопчатобумажной одежной ткани, имеет бретели брюк с регулировочными пряжками, в качестве застежки брюк применена текстильная лента, рукава куртки обработаны по низу притачной манжетой, которая застегивается на текстильную ленту, куртка внизу собрана на эластичную тесьму. Сопоставительный анализ показывает, что заявленный костюм отличается от прототипа материалом костюма и подкладки, наличием приработанного капюшона, втачных рукавов, отсека на спинке в виде рюкзака, приработанных бахил, застежек, что свидетельствует о наличии признаков, отличающих заявленное решение от прототипа. В данном случае такое выполнение костюма позволяет в результате применения многослойной теплоизолирующей подкладки, приработанного капюшона и бахил, застежке, расположенной в боковом шве куртки и нижнем шве рукавов, повысить защитные свойства,уменьшить время одевания костюма, а также расширяют область применения и видовой ассортимент одежды. Кроме того, применение бретелей, текстильных застежек, застежек на тесьму молнию и эластичных лент улучшает эксплуатационные свойства, комфортность и удобство в работе, обеспечивает быстрое одевание костюма и рациональную раскладку снаряжения, что подтверждает получение заявленного технического результата, подтверждаемого результатами экспериментальной проверки опытных образцов костюма. Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фиг. 1 показана куртка теплоотражательного костюма, вид спереди в плане с капюшоном, на фиг. 2 то же, вид сзади в плане с капюшоном, на фиг. 3 - то же, вид сбоку в плане, на фиг. 4 показаны брюки, вид спереди в плане с бахилами, на фиг. 5 - то же, вид сбоку в плане. Предлагаемый костюм (фиг. 1-5) состоит из куртки 1, брюк 2. Все части выполнены из теплоотражательной ткани и снабжены каждая многослойной термоизолирующей подкладкой (на чертеже не показана), состоящей из термостойкого нетканого полотна и хлопчатобумажной ткани. Слои подкладки собраны в пакет и сшиты между собой в двухслойное полотно. Куртка 1 (фиг. 2) прямого силуэта рубашечного покроя снабжена рукавами 3, низ рукавов обработан притачными манжетами 4, застегивающимися на текстильную ленту 5,капюшоном 6, застежкой 7 в боковых швах куртки и нижних швах рукавов на термостойкую тесьму молнию и с притачной планкой 8, застегивающейся на кнопки 9, отсеком 10 в виде рюкзака на спинке, отсек состоит из центральной 11 и двух боковых 12 частей. Брюки 2 (фиг 4 и 5) состоят из двух симметричных передних 18 и задних 19 частей,изолирующей подкладки (на чертеже не показана), центральной застежки 15, на текстильную ленту, бретелей с пряжками 26. По низу брюк 2 приработаны бахилы 18, ножная часть которых закрепляется бесступенчато-регулируемым ремнем, прочно затягиваемым вокруг голеностопного сустава, с помощью пряжек 26. Капюшон 6 (см. фиг. 2 и 3) состоит из четырех верхних 20, четырех боковых 21, центральной 22 и задней 23 частей и изолирующей подкладки (на чертеже не показана) и герметично крепится к куртке 1. Описываемый костюм изготавливают следующим образом. Первоначально выкраивают на требуемый размер и рост детали кроя куртки 1, брюк 2,капюшона 6, бахил 18. Затем известным образом обрабатывают детали капюшона 10 и 11,бахил, манжет, отсека. После этого соединяют отсек со спинкой, а перед и спинку - по плечевым швам. Капюшон и рукава соединяют с предварительно обработанной подкладкой (на чертеже не показана) и соединяют их с курткой. Предварительно обработанную подкладку спинки и переда соединяют с курткой. Обрабатывается застежка на тесьму молнию в нижних срезах рукавов и боковых срезах куртки, настрачивается планка, закрывающая застежку, и соединяются манжеты с рукавами. В брюках 2 соединяют передние 13 и задние 14 части, притачивают к ним бретелями 16, длину которых регулируют пряжками 17. Низ брюк соединяют с бахилами 18. 3 76962011.10.30 Изготовленный таким образом готовый костюм готов к применению в различных экстремальных условиях, связанных с работами при высоких температурах и открытом пламени. Конструкция костюма обеспечивает возможность его использования со снаряжением пожарного-спасателя, одевания со специальной обувью и выполнения всех видов деятельности при тушении пожаров и аварийно-спасательных работах. Высокие защитные, эксплуатационные и потребительские свойства костюма обеспечиваются его конструктивными особенностями, что подтверждается результатами экспериментальной проверки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
