Устье дренажной системы

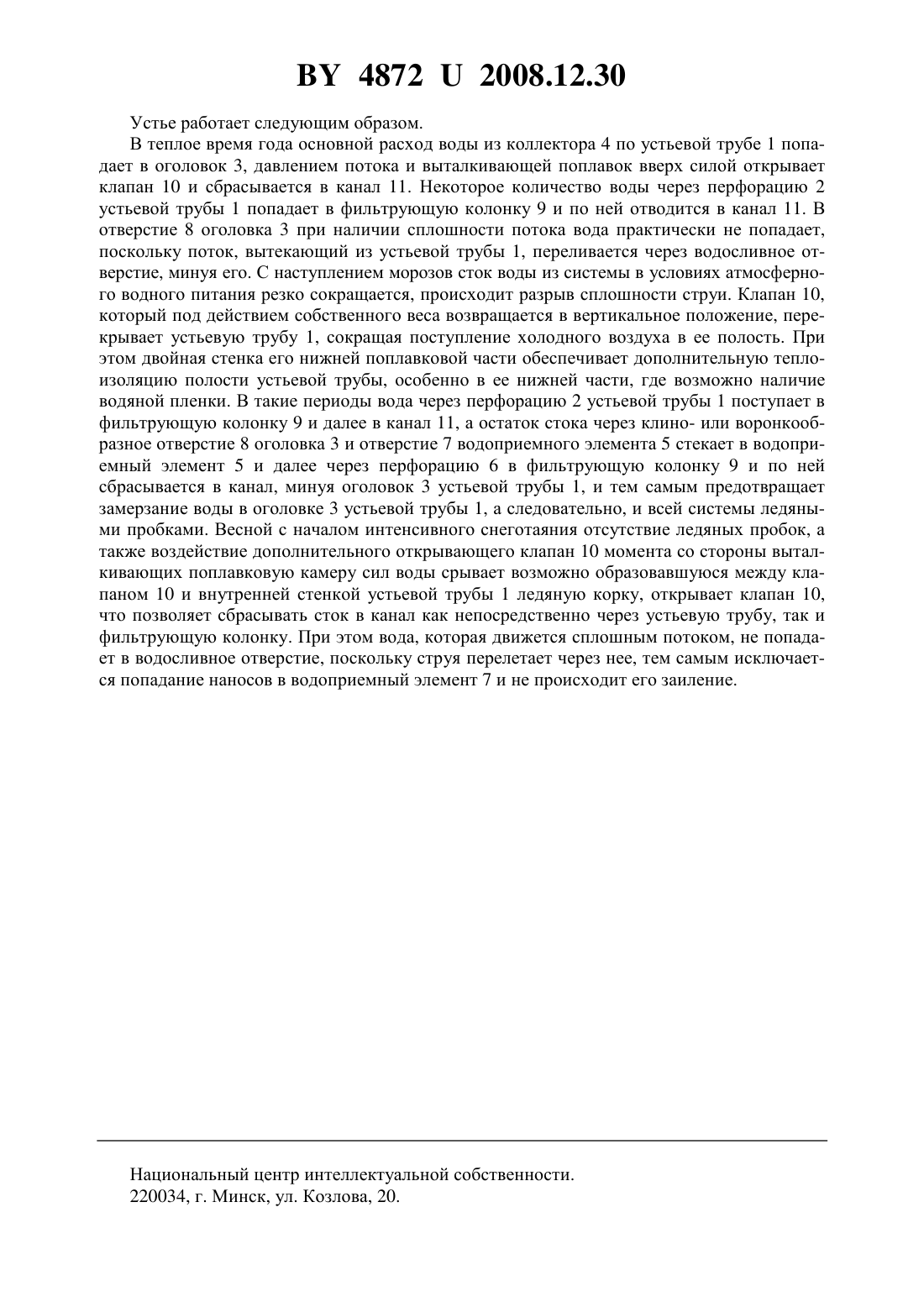

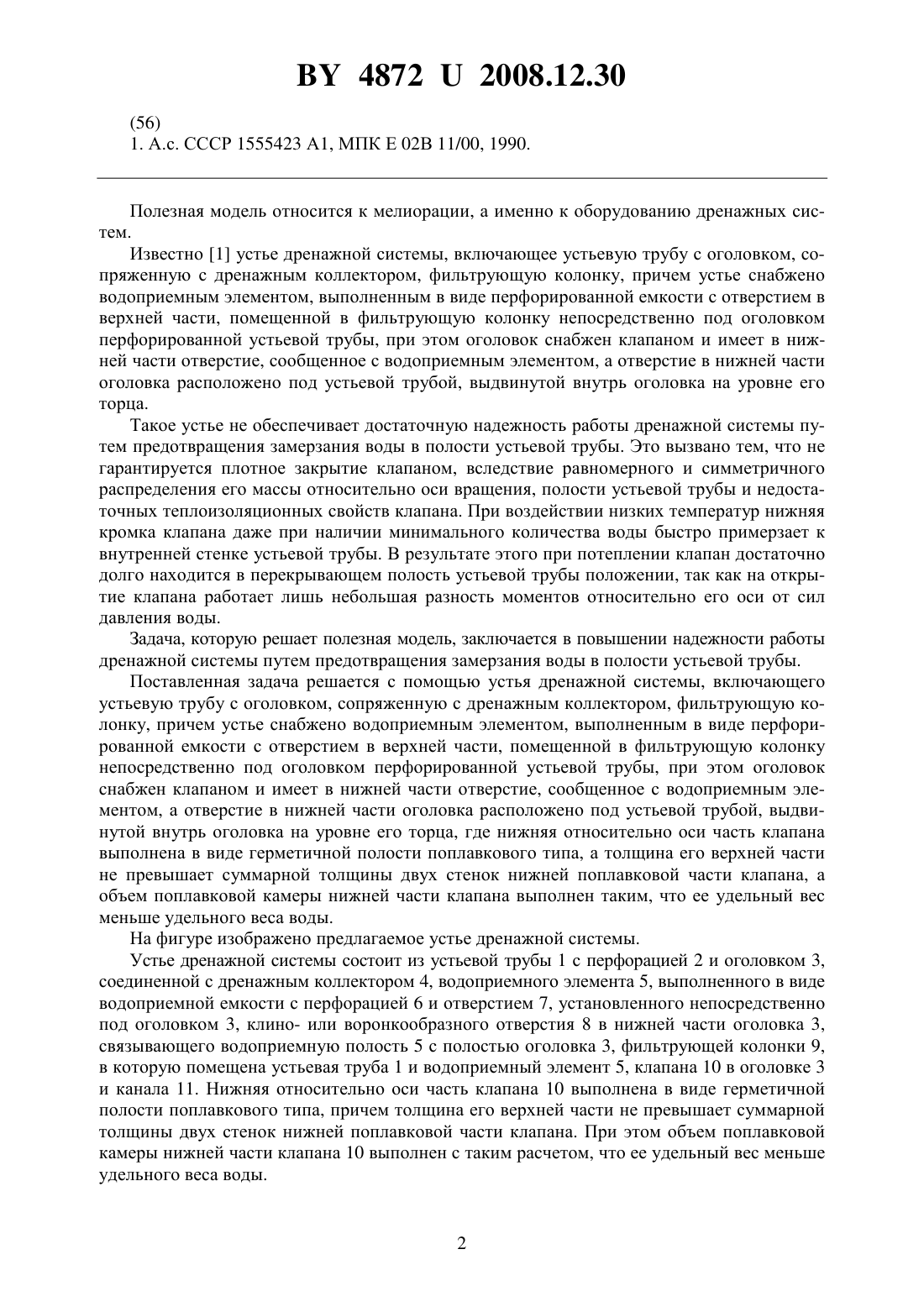

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Основин Виктор Николаевич Основина Лариса Григорьевна Агейчик Валерий Александрович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) 1. Устье дренажной системы, включающее устьевую трубу с оголовком, сопряженную с дренажным коллектором, фильтрующую колонку, причем устье снабжено водоприемным элементом, выполненным в виде перфорированной емкости с отверстием в верхней части, помещенной в фильтрующую колонку непосредственно под оголовком перфорированной устьевой трубы, при этом оголовок снабжен клапаном и имеет в нижней части отверстие, сообщенное с водоприемным элементом, а отверстие в нижней части оголовка расположено под устьевой трубой, выдвинутой внутрь оголовка на уровне его торца, отличающееся тем, что нижняя относительно оси часть клапана выполнена в виде герметичной полости поплавкового типа. 2. Устье по п. 1, отличающееся тем, что толщина верхней части клапана не превышает суммарной толщины двух стенок его нижней поплавковой части. 3. Устье по п. 1, отличающееся тем, что объем поплавковой камеры нижней части клапана выполнен таким, что ее удельный вес меньше удельного веса воды.(56) 1. А.с. СССР 1555423 А 1, МПК Е 02 В 11/00, 1990. Полезная модель относится к мелиорации, а именно к оборудованию дренажных систем. Известно 1 устье дренажной системы, включающее устьевую трубу с оголовком, сопряженную с дренажным коллектором, фильтрующую колонку, причем устье снабжено водоприемным элементом, выполненным в виде перфорированной емкости с отверстием в верхней части, помещенной в фильтрующую колонку непосредственно под оголовком перфорированной устьевой трубы, при этом оголовок снабжен клапаном и имеет в нижней части отверстие, сообщенное с водоприемным элементом, а отверстие в нижней части оголовка расположено под устьевой трубой, выдвинутой внутрь оголовка на уровне его торца. Такое устье не обеспечивает достаточную надежность работы дренажной системы путем предотвращения замерзания воды в полости устьевой трубы. Это вызвано тем, что не гарантируется плотное закрытие клапаном, вследствие равномерного и симметричного распределения его массы относительно оси вращения, полости устьевой трубы и недостаточных теплоизоляционных свойств клапана. При воздействии низких температур нижняя кромка клапана даже при наличии минимального количества воды быстро примерзает к внутренней стенке устьевой трубы. В результате этого при потеплении клапан достаточно долго находится в перекрывающем полость устьевой трубы положении, так как на открытие клапана работает лишь небольшая разность моментов относительно его оси от сил давления воды. Задача, которую решает полезная модель, заключается в повышении надежности работы дренажной системы путем предотвращения замерзания воды в полости устьевой трубы. Поставленная задача решается с помощью устья дренажной системы, включающего устьевую трубу с оголовком, сопряженную с дренажным коллектором, фильтрующую колонку, причем устье снабжено водоприемным элементом, выполненным в виде перфорированной емкости с отверстием в верхней части, помещенной в фильтрующую колонку непосредственно под оголовком перфорированной устьевой трубы, при этом оголовок снабжен клапаном и имеет в нижней части отверстие, сообщенное с водоприемным элементом, а отверстие в нижней части оголовка расположено под устьевой трубой, выдвинутой внутрь оголовка на уровне его торца, где нижняя относительно оси часть клапана выполнена в виде герметичной полости поплавкового типа, а толщина его верхней части не превышает суммарной толщины двух стенок нижней поплавковой части клапана, а объем поплавковой камеры нижней части клапана выполнен таким, что ее удельный вес меньше удельного веса воды. На фигуре изображено предлагаемое устье дренажной системы. Устье дренажной системы состоит из устьевой трубы 1 с перфорацией 2 и оголовком 3,соединенной с дренажным коллектором 4, водоприемного элемента 5, выполненного в виде водоприемной емкости с перфорацией 6 и отверстием 7, установленного непосредственно под оголовком 3, клино- или воронкообразного отверстия 8 в нижней части оголовка 3,связывающего водоприемную полость 5 с полостью оголовка 3, фильтрующей колонки 9,в которую помещена устьевая труба 1 и водоприемный элемент 5, клапана 10 в оголовке 3 и канала 11. Нижняя относительно оси часть клапана 10 выполнена в виде герметичной полости поплавкового типа, причем толщина его верхней части не превышает суммарной толщины двух стенок нижней поплавковой части клапана. При этом объем поплавковой камеры нижней части клапана 10 выполнен с таким расчетом, что ее удельный вес меньше удельного веса воды. 48722008.12.30 Устье работает следующим образом. В теплое время года основной расход воды из коллектора 4 по устьевой трубе 1 попадает в оголовок 3, давлением потока и выталкивающей поплавок вверх силой открывает клапан 10 и сбрасывается в канал 11. Некоторое количество воды через перфорацию 2 устьевой трубы 1 попадает в фильтрующую колонку 9 и по ней отводится в канал 11. В отверстие 8 оголовка 3 при наличии сплошности потока вода практически не попадает,поскольку поток, вытекающий из устьевой трубы 1, переливается через водосливное отверстие, минуя его. С наступлением морозов сток воды из системы в условиях атмосферного водного питания резко сокращается, происходит разрыв сплошности струи. Клапан 10,который под действием собственного веса возвращается в вертикальное положение, перекрывает устьевую трубу 1, сокращая поступление холодного воздуха в ее полость. При этом двойная стенка его нижней поплавковой части обеспечивает дополнительную теплоизоляцию полости устьевой трубы, особенно в ее нижней части, где возможно наличие водяной пленки. В такие периоды вода через перфорацию 2 устьевой трубы 1 поступает в фильтрующую колонку 9 и далее в канал 11, а остаток стока через клино- или воронкообразное отверстие 8 оголовка 3 и отверстие 7 водоприемного элемента 5 стекает в водоприемный элемент 5 и далее через перфорацию 6 в фильтрующую колонку 9 и по ней сбрасывается в канал, минуя оголовок 3 устьевой трубы 1, и тем самым предотвращает замерзание воды в оголовке 3 устьевой трубы 1, а следовательно, и всей системы ледяными пробками. Весной с началом интенсивного снеготаяния отсутствие ледяных пробок, а также воздействие дополнительного открывающего клапан 10 момента со стороны выталкивающих поплавковую камеру сил воды срывает возможно образовавшуюся между клапаном 10 и внутренней стенкой устьевой трубы 1 ледяную корку, открывает клапан 10,что позволяет сбрасывать сток в канал как непосредственно через устьевую трубу, так и фильтрующую колонку. При этом вода, которая движется сплошным потоком, не попадает в водосливное отверстие, поскольку струя перелетает через нее, тем самым исключается попадание наносов в водоприемный элемент 7 и не происходит его заиление. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
