Плуг с дисковыми ножами

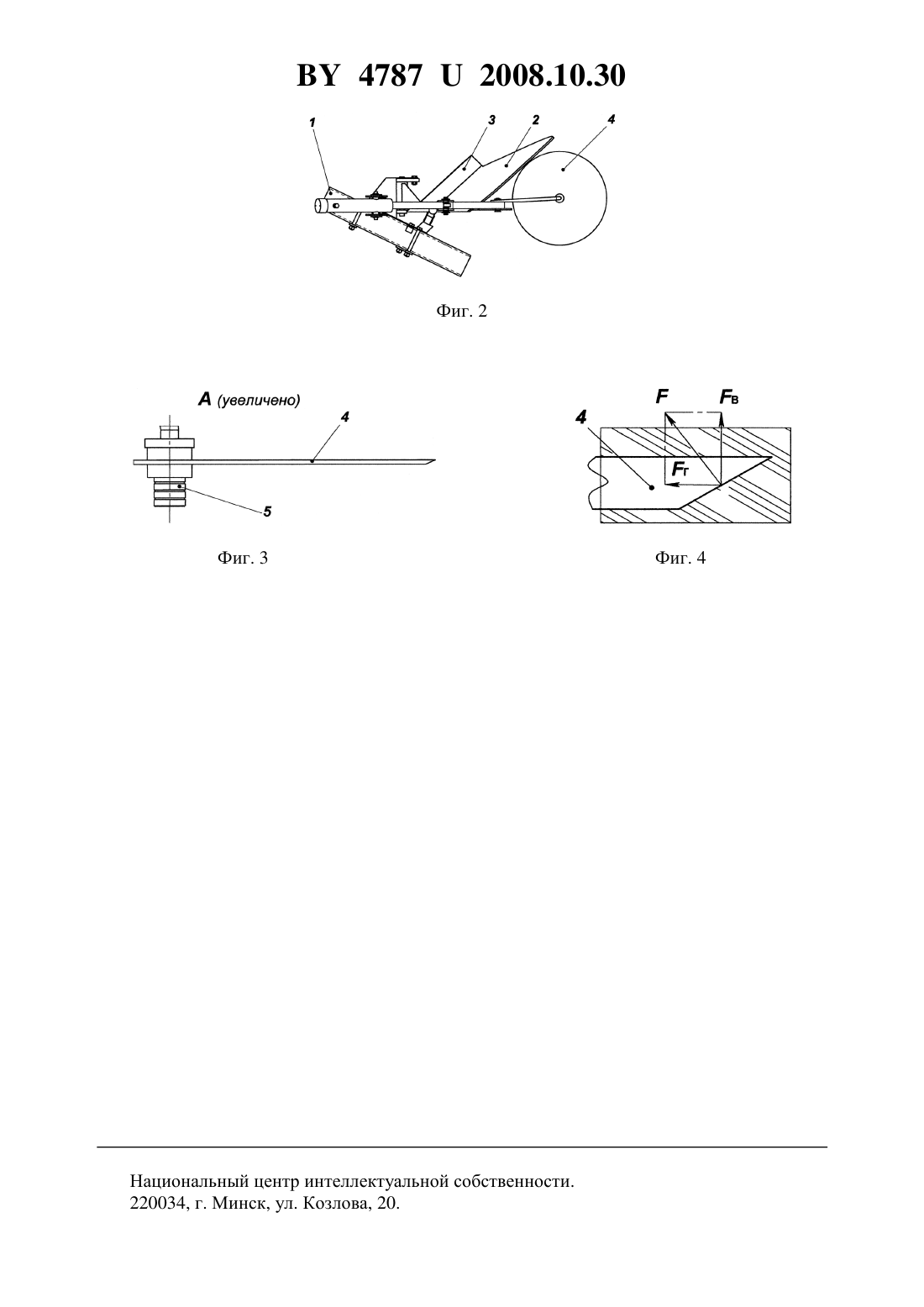

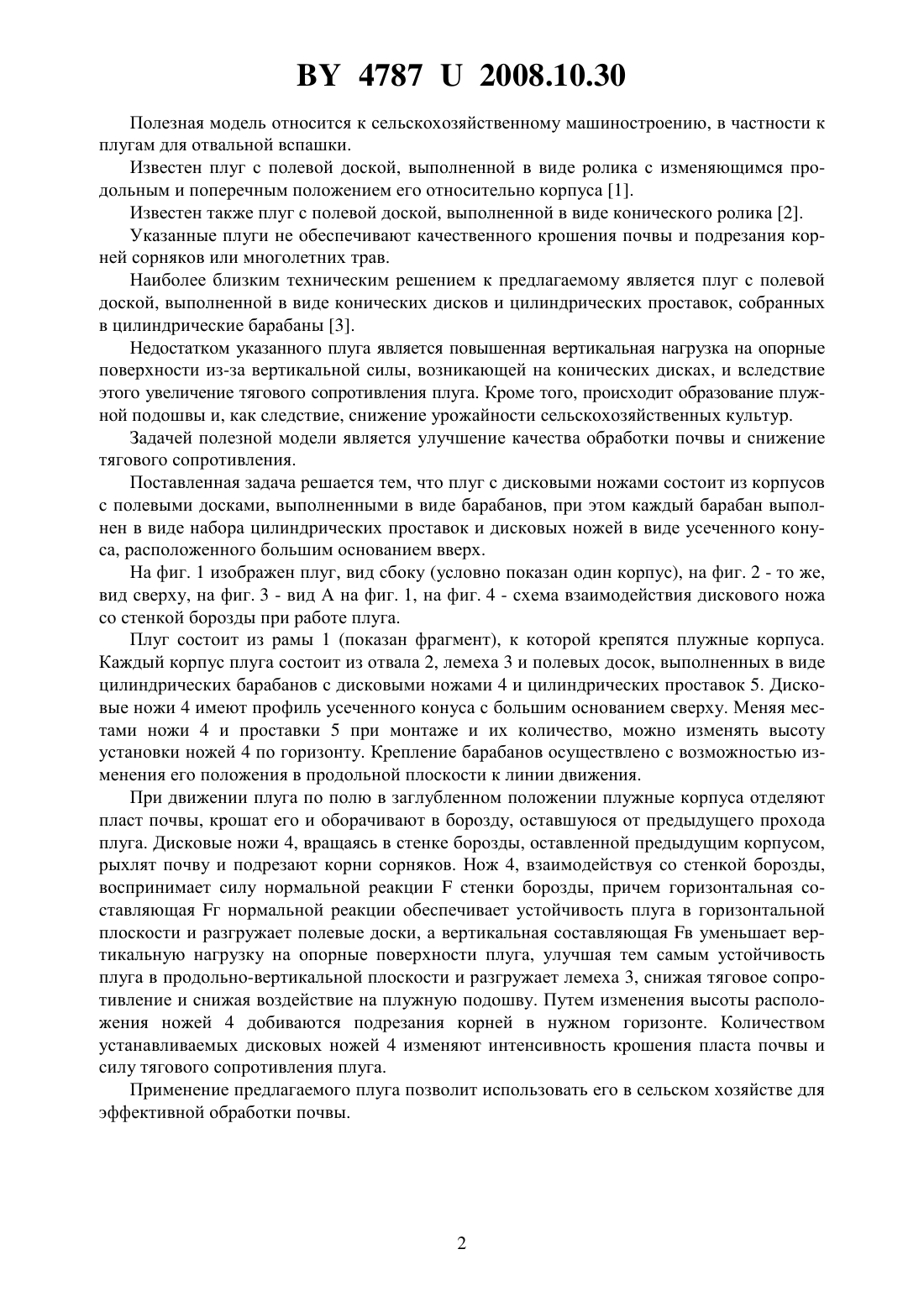

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Легенький Сергей Александрович Ботян Иван Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Плуг с дисковыми ножами, состоящий из корпусов с полевыми досками, выполненными в виде барабанов, при этом каждый барабан выполнен в виде набора дисковых ножей, выполненных в виде усеченного конуса, и цилиндрических проставок, отличающийся тем,что дисковые ножи расположены большим основанием вверх. 47872008.10.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к плугам для отвальной вспашки. Известен плуг с полевой доской, выполненной в виде ролика с изменяющимся продольным и поперечным положением его относительно корпуса 1. Известен также плуг с полевой доской, выполненной в виде конического ролика 2. Указанные плуги не обеспечивают качественного крошения почвы и подрезания корней сорняков или многолетних трав. Наиболее близким техническим решением к предлагаемому является плуг с полевой доской, выполненной в виде конических дисков и цилиндрических проставок, собранных в цилиндрические барабаны 3. Недостатком указанного плуга является повышенная вертикальная нагрузка на опорные поверхности из-за вертикальной силы, возникающей на конических дисках, и вследствие этого увеличение тягового сопротивления плуга. Кроме того, происходит образование плужной подошвы и, как следствие, снижение урожайности сельскохозяйственных культур. Задачей полезной модели является улучшение качества обработки почвы и снижение тягового сопротивления. Поставленная задача решается тем, что плуг с дисковыми ножами состоит из корпусов с полевыми досками, выполненными в виде барабанов, при этом каждый барабан выполнен в виде набора цилиндрических проставок и дисковых ножей в виде усеченного конуса, расположенного большим основанием вверх. На фиг. 1 изображен плуг, вид сбоку (условно показан один корпус), на фиг. 2 - то же,вид сверху, на фиг. 3 - вид А на фиг. 1, на фиг. 4 - схема взаимодействия дискового ножа со стенкой борозды при работе плуга. Плуг состоит из рамы 1 (показан фрагмент), к которой крепятся плужные корпуса. Каждый корпус плуга состоит из отвала 2, лемеха 3 и полевых досок, выполненных в виде цилиндрических барабанов с дисковыми ножами 4 и цилиндрических проставок 5. Дисковые ножи 4 имеют профиль усеченного конуса с большим основанием сверху. Меняя местами ножи 4 и проставки 5 при монтаже и их количество, можно изменять высоту установки ножей 4 по горизонту. Крепление барабанов осуществлено с возможностью изменения его положения в продольной плоскости к линии движения. При движении плуга по полю в заглубленном положении плужные корпуса отделяют пласт почвы, крошат его и оборачивают в борозду, оставшуюся от предыдущего прохода плуга. Дисковые ножи 4, вращаясь в стенке борозды, оставленной предыдущим корпусом,рыхлят почву и подрезают корни сорняков. Нож 4, взаимодействуя со стенкой борозды,воспринимает силу нормальной реакциистенки борозды, причем горизонтальная составляющая г нормальной реакции обеспечивает устойчивость плуга в горизонтальной плоскости и разгружает полевые доски, а вертикальная составляющая в уменьшает вертикальную нагрузку на опорные поверхности плуга, улучшая тем самым устойчивость плуга в продольно-вертикальной плоскости и разгружает лемеха 3, снижая тяговое сопротивление и снижая воздействие на плужную подошву. Путем изменения высоты расположения ножей 4 добиваются подрезания корней в нужном горизонте. Количеством устанавливаемых дисковых ножей 4 изменяют интенсивность крошения пласта почвы и силу тягового сопротивления плуга. Применение предлагаемого плуга позволит использовать его в сельском хозяйстве для эффективной обработки почвы. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
