Дренажная трубка с микроирригатором для активной аспирации

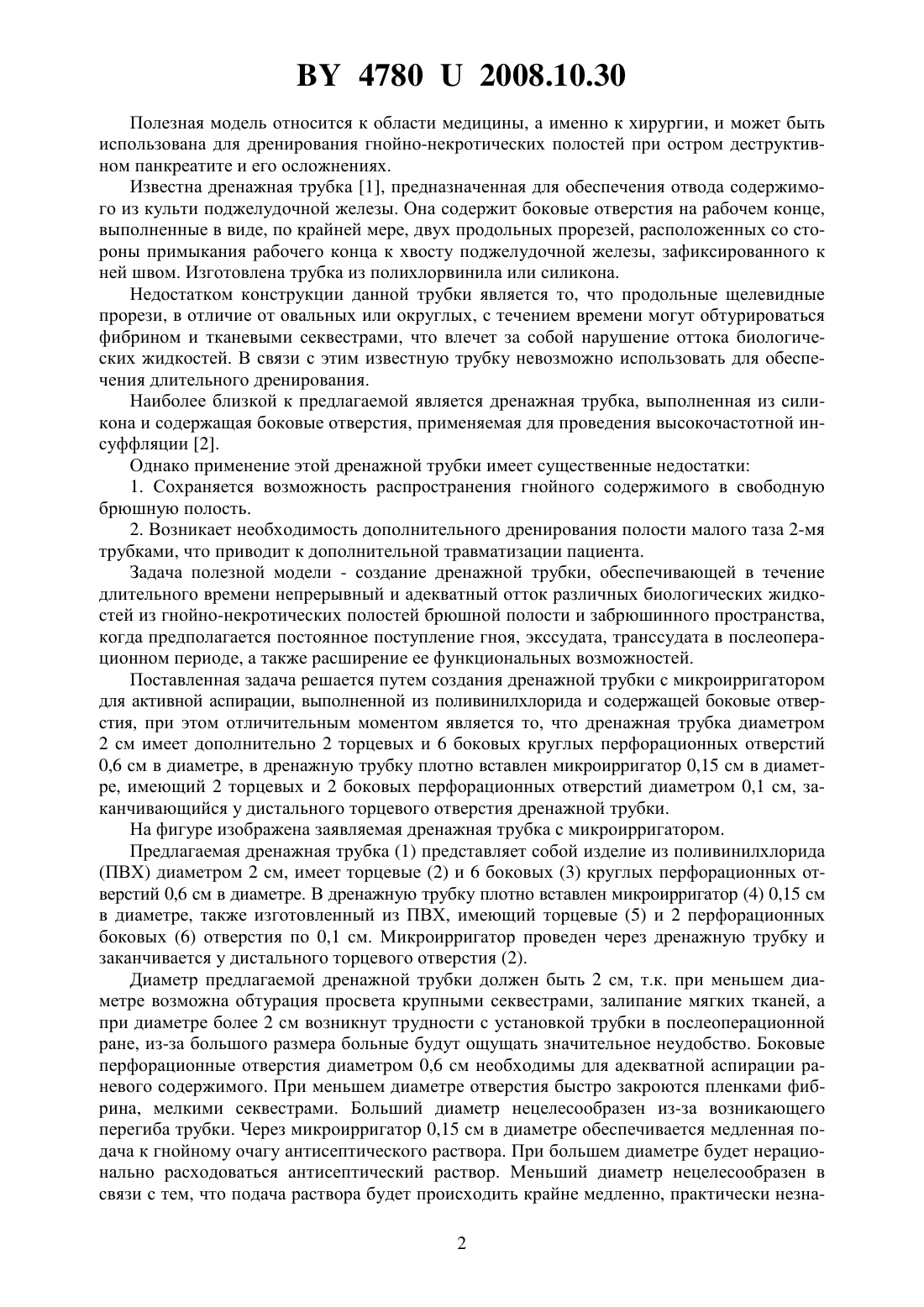

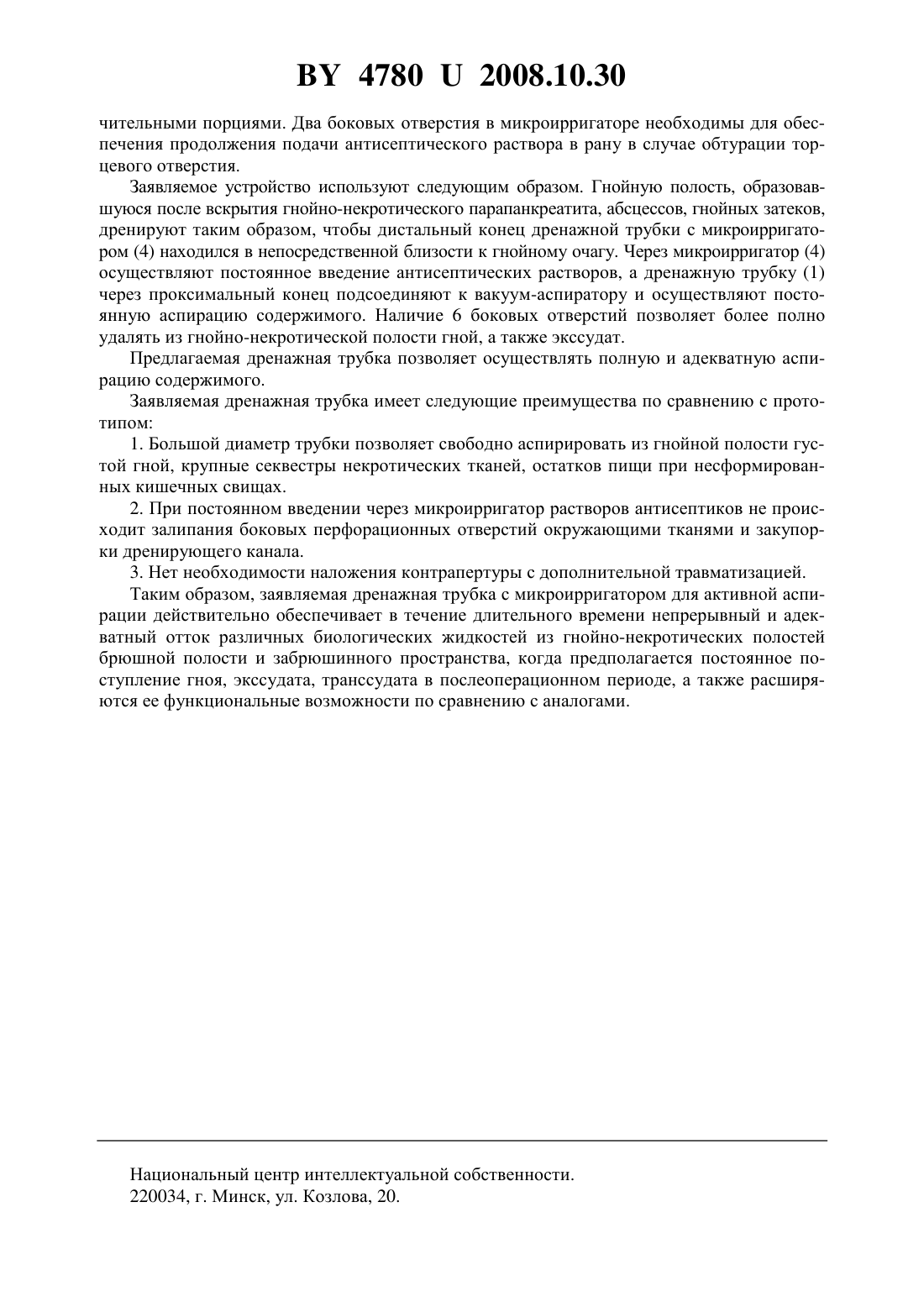

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ДРЕНАЖНАЯ ТРУБКА С МИКРОИРРИГАТОРОМ ДЛЯ АКТИВНОЙ АСПИРАЦИИ(71) Заявитель Учреждение образования Гродненский государственный медицинский университет(72) Авторы Жандаров Константин Николаевич Ославский Андрей Иванович(73) Патентообладатель Учреждение образования Гродненский государственный медицинский университет(57) Дренажная трубка с микроирригатором для активной аспирации, выполненная из поливинилхлорида и содержащая боковые отверстия, отличающаяся тем, что дренажная трубка диаметром 2 см имеет дополнительно 2 торцевых и 6 боковых круглых перфорационных отверстий 0,6 см в диаметре, в дренажную трубку плотно вставлен микроирригатор 0,15 см в диаметре, имеющий 2 торцевых и 2 боковых перфорационных отверстия диаметром 0,1 см, заканчивающийся у дистального торцевого отверстия дренажной трубки.(56) 1.2269365, МПК А 61 М 27/00, 2003. 2. Сазонов К.Н., Бриленко Б.П., Борсак И.И. Высокочастотная инсуффляция лекарственного аэрозоля в брюшную полость в комплексном лечении острого распространенного перитонита / Хирургия, 2003. -4. - С. 27-31. 47802008.10.30 Полезная модель относится к области медицины, а именно к хирургии, и может быть использована для дренирования гнойно-некротических полостей при остром деструктивном панкреатите и его осложнениях. Известна дренажная трубка 1, предназначенная для обеспечения отвода содержимого из культи поджелудочной железы. Она содержит боковые отверстия на рабочем конце,выполненные в виде, по крайней мере, двух продольных прорезей, расположенных со стороны примыкания рабочего конца к хвосту поджелудочной железы, зафиксированного к ней швом. Изготовлена трубка из полихлорвинила или силикона. Недостатком конструкции данной трубки является то, что продольные щелевидные прорези, в отличие от овальных или округлых, с течением времени могут обтурироваться фибрином и тканевыми секвестрами, что влечет за собой нарушение оттока биологических жидкостей. В связи с этим известную трубку невозможно использовать для обеспечения длительного дренирования. Наиболее близкой к предлагаемой является дренажная трубка, выполненная из силикона и содержащая боковые отверстия, применяемая для проведения высокочастотной инсуффляции 2. Однако применение этой дренажной трубки имеет существенные недостатки 1. Сохраняется возможность распространения гнойного содержимого в свободную брюшную полость. 2. Возникает необходимость дополнительного дренирования полости малого таза 2-мя трубками, что приводит к дополнительной травматизации пациента. Задача полезной модели - создание дренажной трубки, обеспечивающей в течение длительного времени непрерывный и адекватный отток различных биологических жидкостей из гнойно-некротических полостей брюшной полости и забрюшинного пространства,когда предполагается постоянное поступление гноя, экссудата, транссудата в послеоперационном периоде, а также расширение ее функциональных возможностей. Поставленная задача решается путем создания дренажной трубки с микроирригатором для активной аспирации, выполненной из поливинилхлорида и содержащей боковые отверстия, при этом отличительным моментом является то, что дренажная трубка диаметром 2 см имеет дополнительно 2 торцевых и 6 боковых круглых перфорационных отверстий 0,6 см в диаметре, в дренажную трубку плотно вставлен микроирригатор 0,15 см в диаметре, имеющий 2 торцевых и 2 боковых перфорационных отверстий диаметром 0,1 см, заканчивающийся у дистального торцевого отверстия дренажной трубки. На фигуре изображена заявляемая дренажная трубка с микроирригатором. Предлагаемая дренажная трубка (1) представляет собой изделие из поливинилхлорида(ПВХ) диаметром 2 см, имеет торцевые (2) и 6 боковых (3) круглых перфорационных отверстий 0,6 см в диаметре. В дренажную трубку плотно вставлен микроирригатор (4) 0,15 см в диаметре, также изготовленный из ПВХ, имеющий торцевые (5) и 2 перфорационных боковых (6) отверстия по 0,1 см. Микроирригатор проведен через дренажную трубку и заканчивается у дистального торцевого отверстия (2). Диаметр предлагаемой дренажной трубки должен быть 2 см, т.к. при меньшем диаметре возможна обтурация просвета крупными секвестрами, залипание мягких тканей, а при диаметре более 2 см возникнут трудности с установкой трубки в послеоперационной ране, из-за большого размера больные будут ощущать значительное неудобство. Боковые перфорационные отверстия диаметром 0,6 см необходимы для адекватной аспирации раневого содержимого. При меньшем диаметре отверстия быстро закроются пленками фибрина, мелкими секвестрами. Больший диаметр нецелесообразен из-за возникающего перегиба трубки. Через микроирригатор 0,15 см в диаметре обеспечивается медленная подача к гнойному очагу антисептического раствора. При большем диаметре будет нерационально расходоваться антисептический раствор. Меньший диаметр нецелесообразен в связи с тем, что подача раствора будет происходить крайне медленно, практически незна 2 47802008.10.30 чительными порциями. Два боковых отверстия в микроирригаторе необходимы для обеспечения продолжения подачи антисептического раствора в рану в случае обтурации торцевого отверстия. Заявляемое устройство используют следующим образом. Гнойную полость, образовавшуюся после вскрытия гнойно-некротического парапанкреатита, абсцессов, гнойных затеков,дренируют таким образом, чтобы дистальный конец дренажной трубки с микроирригатором (4) находился в непосредственной близости к гнойному очагу. Через микроирригатор (4) осуществляют постоянное введение антисептических растворов, а дренажную трубку (1) через проксимальный конец подсоединяют к вакуум-аспиратору и осуществляют постоянную аспирацию содержимого. Наличие 6 боковых отверстий позволяет более полно удалять из гнойно-некротической полости гной, а также экссудат. Предлагаемая дренажная трубка позволяет осуществлять полную и адекватную аспирацию содержимого. Заявляемая дренажная трубка имеет следующие преимущества по сравнению с прототипом 1. Большой диаметр трубки позволяет свободно аспирировать из гнойной полости густой гной, крупные секвестры некротических тканей, остатков пищи при несформированных кишечных свищах. 2. При постоянном введении через микроирригатор растворов антисептиков не происходит залипания боковых перфорационных отверстий окружающими тканями и закупорки дренирующего канала. 3. Нет необходимости наложения контрапертуры с дополнительной травматизацией. Таким образом, заявляемая дренажная трубка с микроирригатором для активной аспирации действительно обеспечивает в течение длительного времени непрерывный и адекватный отток различных биологических жидкостей из гнойно-некротических полостей брюшной полости и забрюшинного пространства, когда предполагается постоянное поступление гноя, экссудата, транссудата в послеоперационном периоде, а также расширяются ее функциональные возможности по сравнению с аналогами. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
