Слоистый броневой материал

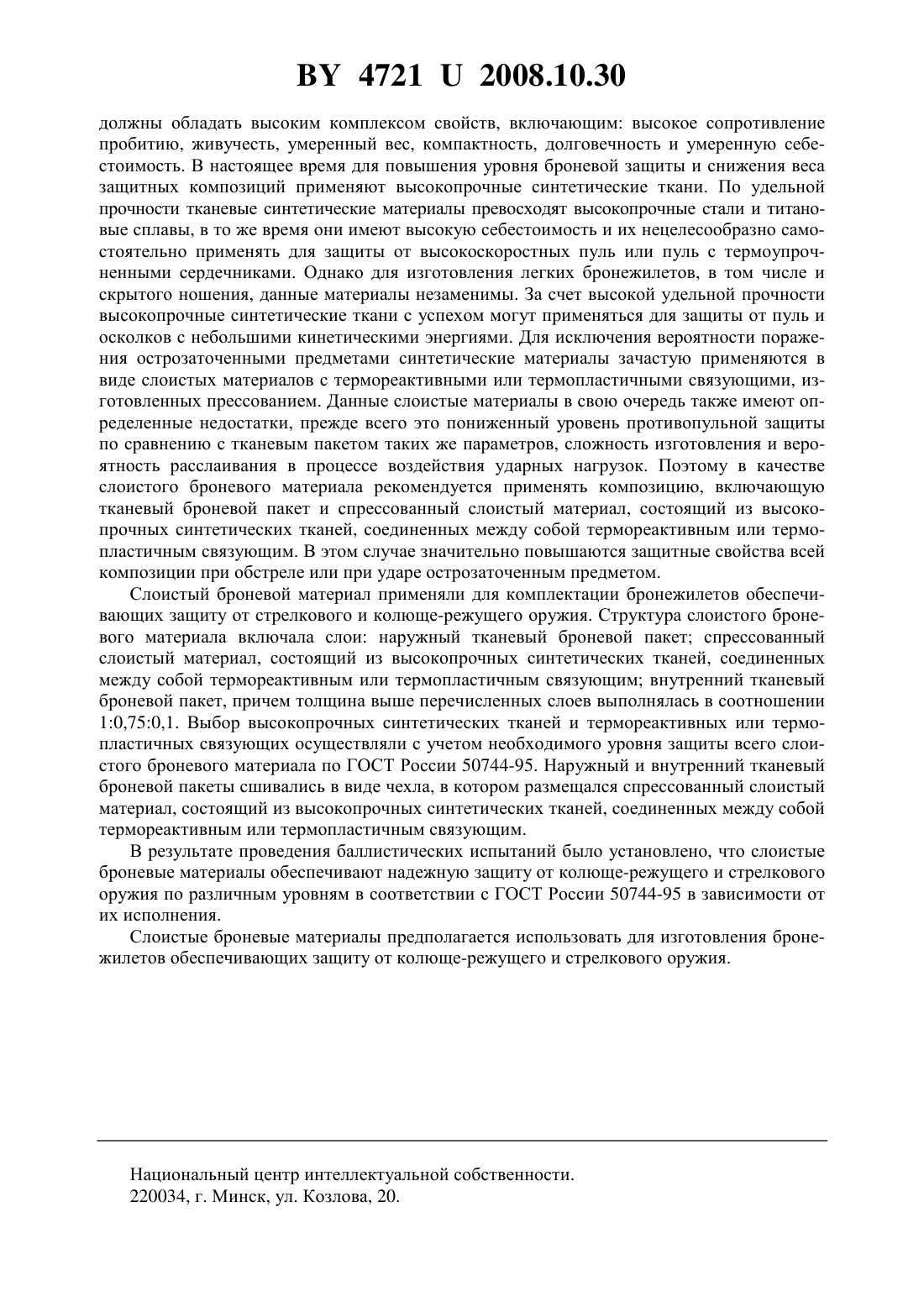

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Авторы Ивашко Виктор Викторович Гордиенко Анатолий Илларионович Вегера Иван Иванович(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) Слоистый броневой материал, спрессованный из слоев высокопрочных синтетических тканей соединенных между собой термореактивным или термопластичным связующим,отличающийся тем, что слоистый броневой материал дополнительно снабжен внешним и внутренним тканевым броневым пакетом. 47212008.10.30 Полезная модель относится к материалам для средств индивидуальной защиты и может использоваться при производстве бронежилетов, предназначенных для защиты от колюще-режущего и стрелкового оружия. Известны многослойные защитные тканевые композиции, состоящие из различно ориентированных друг относительно друга слоев высокопрочных синтетических тканей 1. Недостатком данных многослойных защитных композиций является большое запреградное воздействие из-за отсутствия жесткости конструкции, что приводит к возникновению травм при ударе. При воздействии на данную композицию колюще-режущего оружия происходит поражение тела человека из-за проникновения острия между волокнами ткани. Наиболее близким к предложенному по технической сущности является слоистый материал, состоящий из арамидной и углеродной тканей, соединенных между собой полимерным связующим и спрессованных в пакет 2. Данный материал обладает повышенными защитными свойствами, однако его недостатком является склонность к расслаиванию в результате высокоэнергетического ударного воздействия. Самостоятельное применение слоистых композиций, спрессованных из синтетических тканей, соединенных между собой связующим, не обеспечивает надежной защиты от пуль стрелкового оружия. Так как в данной конструкции высокопрочные синтетические ткани не могут работать на растяжение и не реализуют в полной мере свой запас прочности, а работают на срез, что приводит к их разрушению при более низкой энергии удара. Задачей полезной модели является создание слоистого броневого материала, обеспечивающего надежную защиту от колюще-режущего и стрелкового оружия. Поставленная задача решается за счет того, что слоистый броневой материал, спрессованный из слоев высокопрочных синтетических тканей, соединенных между собой термореактивным или термопластичным связующим, дополнительно снабжен внешним и внутренним тканевым броневым пакетом. На фиг. 1 приведена схема слоистого броневого материала. Слоистый броневой материал состоит из наружного 1 и внутреннего 2 тканевого броневого пакета, между которыми находится спрессованный слоистый материал 3, состоящий из высокопрочных синтетических тканей, соединенных между собой термореактивным или термопластичным связующим. Слоистый броневой материал работает следующим образом. В результате воздействия на материал колюще-режущего оружия наружный тканевый броневой пакет 1 поглощает большую часть кинетической энергии удара. При этом в случае пробития тканевого пакета 1 остаточная энергия удара колюще-режущего оружия поглощается спрессованным слоистым материалом 3, состоящим из высокопрочных синтетических тканей, соединенных между собой термореактивным или термопластичным связующим. При воздействии на слоистый броневой материал огнестрельного оружия пуля, попадая в наружный тканевый броневой пакет 1, теряет часть своей кинетической энергии, а спрессованный слоистый материал 3, состоящий из высокопрочных синтетических тканей, соединенных между собой термореактивным или термопластичным связующим за счет деформации останавливает сквозное проникновение пули. Причем соотношение числа слоев материала в тканевом пакете 1 и толщина спрессованного слоистого материала 3 подбирается таким образом, чтобы опасность возникновения травм была минимальной. Внутренний тканевый пакет 2 в данной конструкции в обоих случаях выполняет функцию амортизирующего материала, который гасит распространение упругих, пластических и ударных волн, а также поглощает образующиеся осколки в случае отколов на тыльной стороне спрессованного слоистого материала 3, и тем самым повышает его защитные свойства. Слоистые броневые материалы для средств индивидуальной защиты, применяемые при производстве бронежилетов для защиты от колюще-режущего и стрелкового оружия 2 47212008.10.30 должны обладать высоким комплексом свойств, включающим высокое сопротивление пробитию, живучесть, умеренный вес, компактность, долговечность и умеренную себестоимость. В настоящее время для повышения уровня броневой защиты и снижения веса защитных композиций применяют высокопрочные синтетические ткани. По удельной прочности тканевые синтетические материалы превосходят высокопрочные стали и титановые сплавы, в то же время они имеют высокую себестоимость и их нецелесообразно самостоятельно применять для защиты от высокоскоростных пуль или пуль с термоупрочненными сердечниками. Однако для изготовления легких бронежилетов, в том числе и скрытого ношения, данные материалы незаменимы. За счет высокой удельной прочности высокопрочные синтетические ткани с успехом могут применяться для защиты от пуль и осколков с небольшими кинетическими энергиями. Для исключения вероятности поражения острозаточенными предметами синтетические материалы зачастую применяются в виде слоистых материалов с термореактивными или термопластичными связующими, изготовленных прессованием. Данные слоистые материалы в свою очередь также имеют определенные недостатки, прежде всего это пониженный уровень противопульной защиты по сравнению с тканевым пакетом таких же параметров, сложность изготовления и вероятность расслаивания в процессе воздействия ударных нагрузок. Поэтому в качестве слоистого броневого материала рекомендуется применять композицию, включающую тканевый броневой пакет и спрессованный слоистый материал, состоящий из высокопрочных синтетических тканей, соединенных между собой термореактивным или термопластичным связующим. В этом случае значительно повышаются защитные свойства всей композиции при обстреле или при ударе острозаточенным предметом. Слоистый броневой материал применяли для комплектации бронежилетов обеспечивающих защиту от стрелкового и колюще-режущего оружия. Структура слоистого броневого материала включала слои наружный тканевый броневой пакет спрессованный слоистый материал, состоящий из высокопрочных синтетических тканей, соединенных между собой термореактивным или термопластичным связующим внутренний тканевый броневой пакет, причем толщина выше перечисленных слоев выполнялась в соотношении 10,750,1. Выбор высокопрочных синтетических тканей и термореактивных или термопластичных связующих осуществляли с учетом необходимого уровня защиты всего слоистого броневого материала по ГОСТ России 50744-95. Наружный и внутренний тканевый броневой пакеты сшивались в виде чехла, в котором размещался спрессованный слоистый материал, состоящий из высокопрочных синтетических тканей, соединенных между собой термореактивным или термопластичным связующим. В результате проведения баллистических испытаний было установлено, что слоистые броневые материалы обеспечивают надежную защиту от колюще-режущего и стрелкового оружия по различным уровням в соответствии с ГОСТ России 50744-95 в зависимости от их исполнения. Слоистые броневые материалы предполагается использовать для изготовления бронежилетов обеспечивающих защиту от колюще-режущего и стрелкового оружия. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
