Устройство для изготовления игл

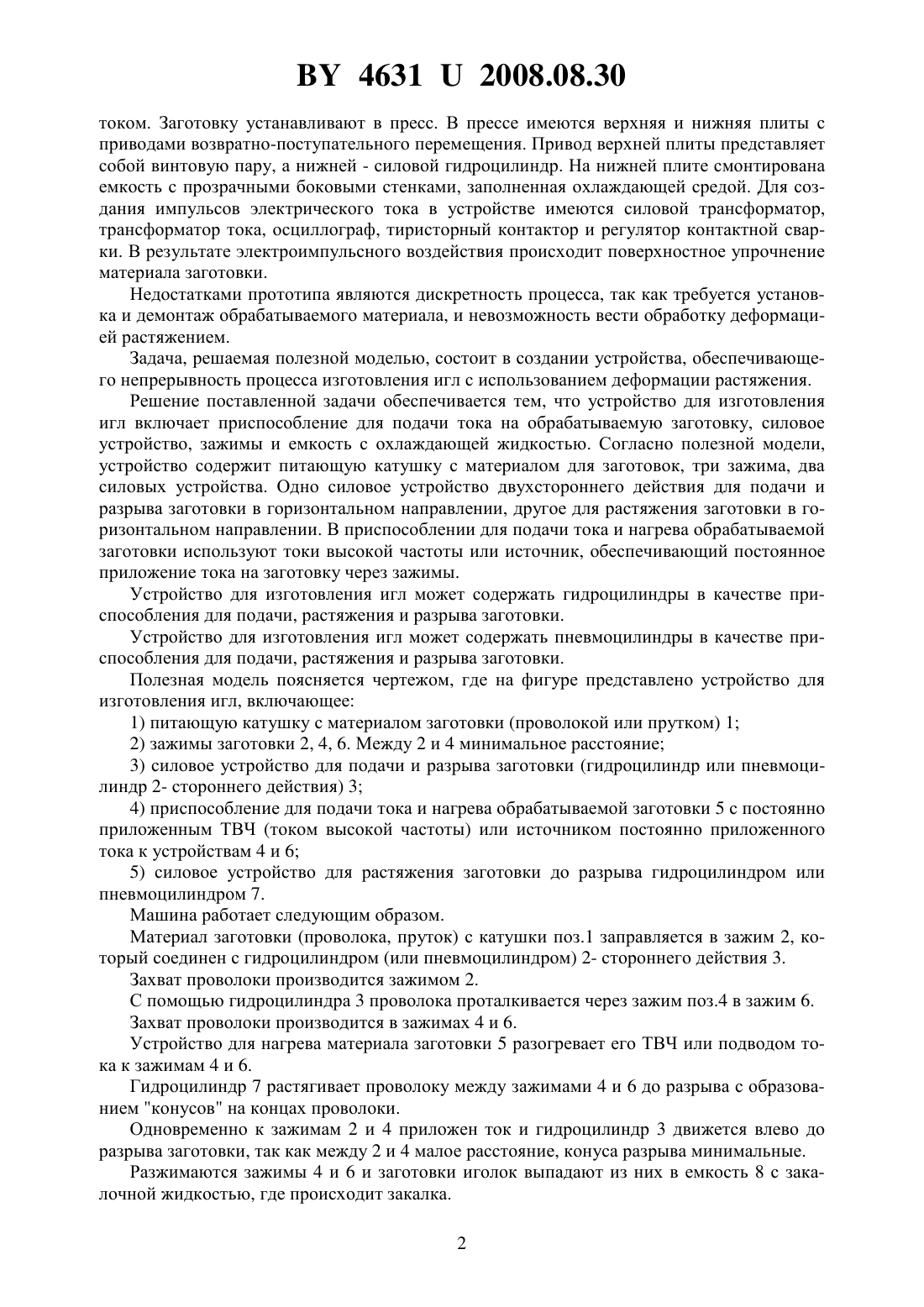

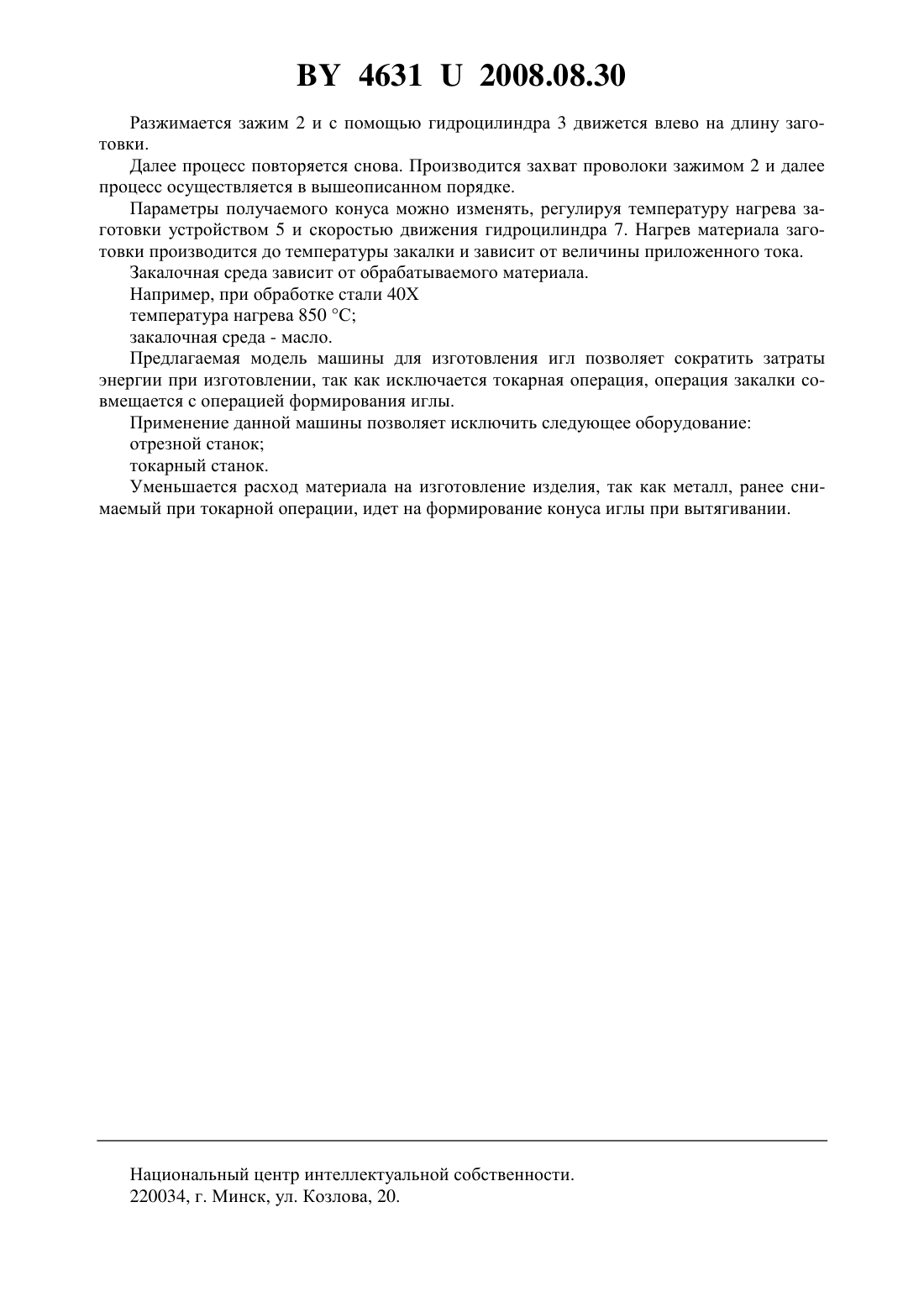

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ИГЛ(71) Заявитель Республиканское унитарное предприятие Белорусский металлургический завод(72) Авторы Рыбинский Виктор Николаевич Томшин Михаил Александрович(73) Патентообладатель Республиканское унитарное предприятие Белорусский металлургический завод(57) 1. Устройство для изготовления игл, включающее приспособление для подачи тока на обрабатываемую заготовку, силовое устройство, зажимы и емкость с охлаждающей жидкостью, отличающееся тем, что оно содержит питающую катушку с материалом для заготовок, три зажима, два силовых устройства, одно из них двухстороннего действия для подачи и разрыва заготовки в горизонтальном направлении, другое для растяжения заготовки в горизонтальном направлении, а в приспособлении для подачи тока и нагрева обрабатываемой заготовки используют токи высокой частоты или источник,обеспечивающий постоянное приложение тока на заготовку через зажимы. 2. Устройство по п. 1, отличающееся тем, что в качестве силовых устройств содержит гидроцилиндры. 3. Устройство по п. 1, отличающееся тем, что в качестве силовых устройств содержит пневмоцилиндры. Предлагаемая полезная модель относится к области обработки металлов давлением, в частности к производству изделий типа ИГЛА, используемых для шлифовки твердосплавных волок, применяемых при волочении проволоки. В качестве прототипа принято устройство, обеспечивающее обработку заготовки давлением 1 с воздействием на деформируемую зону заготовки импульсным электрическим 46312008.08.30 током. Заготовку устанавливают в пресс. В прессе имеются верхняя и нижняя плиты с приводами возвратно-поступательного перемещения. Привод верхней плиты представляет собой винтовую пару, а нижней - силовой гидроцилиндр. На нижней плите смонтирована емкость с прозрачными боковыми стенками, заполненная охлаждающей средой. Для создания импульсов электрического тока в устройстве имеются силовой трансформатор,трансформатор тока, осциллограф, тиристорный контактор и регулятор контактной сварки. В результате электроимпульсного воздействия происходит поверхностное упрочнение материала заготовки. Недостатками прототипа являются дискретность процесса, так как требуется установка и демонтаж обрабатываемого материала, и невозможность вести обработку деформацией растяжением. Задача, решаемая полезной моделью, состоит в создании устройства, обеспечивающего непрерывность процесса изготовления игл с использованием деформации растяжения. Решение поставленной задачи обеспечивается тем, что устройство для изготовления игл включает приспособление для подачи тока на обрабатываемую заготовку, силовое устройство, зажимы и емкость с охлаждающей жидкостью. Согласно полезной модели,устройство содержит питающую катушку с материалом для заготовок, три зажима, два силовых устройства. Одно силовое устройство двухстороннего действия для подачи и разрыва заготовки в горизонтальном направлении, другое для растяжения заготовки в горизонтальном направлении. В приспособлении для подачи тока и нагрева обрабатываемой заготовки используют токи высокой частоты или источник, обеспечивающий постоянное приложение тока на заготовку через зажимы. Устройство для изготовления игл может содержать гидроцилиндры в качестве приспособления для подачи, растяжения и разрыва заготовки. Устройство для изготовления игл может содержать пневмоцилиндры в качестве приспособления для подачи, растяжения и разрыва заготовки. Полезная модель поясняется чертежом, где на фигуре представлено устройство для изготовления игл, включающее 1) питающую катушку с материалом заготовки (проволокой или прутком) 1 2) зажимы заготовки 2, 4, 6. Между 2 и 4 минимальное расстояние 3) силовое устройство для подачи и разрыва заготовки (гидроцилиндр или пневмоцилиндр 2- стороннего действия) 3 4) приспособление для подачи тока и нагрева обрабатываемой заготовки 5 с постоянно приложенным ТВЧ (током высокой частоты) или источником постоянно приложенного тока к устройствам 4 и 6 5) силовое устройство для растяжения заготовки до разрыва гидроцилиндром или пневмоцилиндром 7. Машина работает следующим образом. Материал заготовки (проволока, пруток) с катушки поз.1 заправляется в зажим 2, который соединен с гидроцилиндром (или пневмоцилиндром) 2- стороннего действия 3. Захват проволоки производится зажимом 2. С помощью гидроцилиндра 3 проволока проталкивается через зажим поз.4 в зажим 6. Захват проволоки производится в зажимах 4 и 6. Устройство для нагрева материала заготовки 5 разогревает его ТВЧ или подводом тока к зажимам 4 и 6. Гидроцилиндр 7 растягивает проволоку между зажимами 4 и 6 до разрыва с образованием конусов на концах проволоки. Одновременно к зажимам 2 и 4 приложен ток и гидроцилиндр 3 движется влево до разрыва заготовки, так как между 2 и 4 малое расстояние, конусаразрыва минимальные. Разжимаются зажимы 4 и 6 и заготовки иголок выпадают из них в емкость 8 с закалочной жидкостью, где происходит закалка. 2 46312008.08.30 Разжимается зажим 2 и с помощью гидроцилиндра 3 движется влево на длину заготовки. Далее процесс повторяется снова. Производится захват проволоки зажимом 2 и далее процесс осуществляется в вышеописанном порядке. Параметры получаемого конуса можно изменять, регулируя температуру нагрева заготовки устройством 5 и скоростью движения гидроцилиндра 7. Нагрев материала заготовки производится до температуры закалки и зависит от величины приложенного тока. Закалочная среда зависит от обрабатываемого материала. Например, при обработке стали 40 Х температура нагрева 850 С закалочная среда - масло. Предлагаемая модель машины для изготовления игл позволяет сократить затраты энергии при изготовлении, так как исключается токарная операция, операция закалки совмещается с операцией формирования иглы. Применение данной машины позволяет исключить следующее оборудование отрезной станок токарный станок. Уменьшается расход материала на изготовление изделия, так как металл, ранее снимаемый при токарной операции, идет на формирование конуса иглы при вытягивании. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
