Устройство для изготовления пилочек к медицинским ампулам

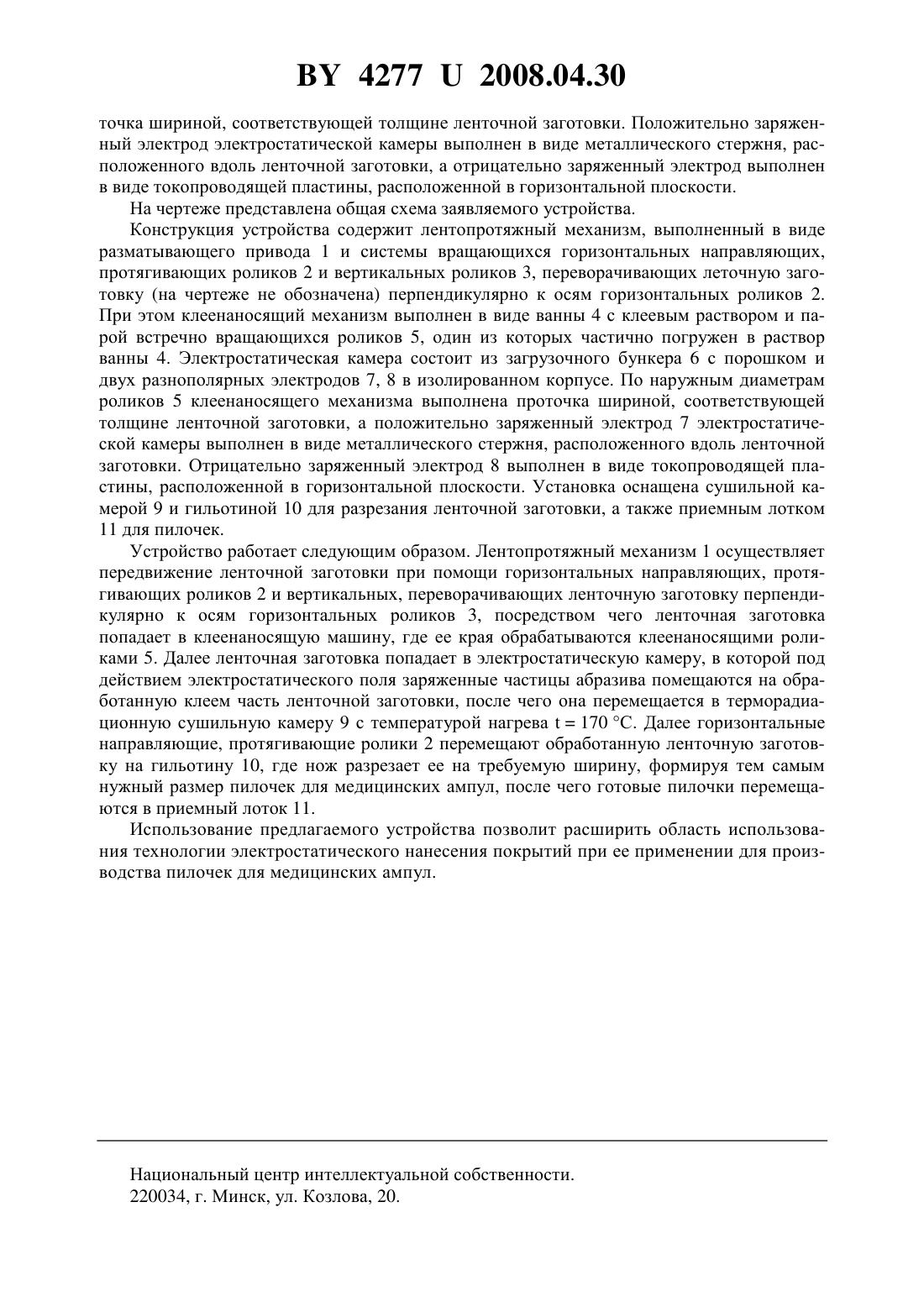

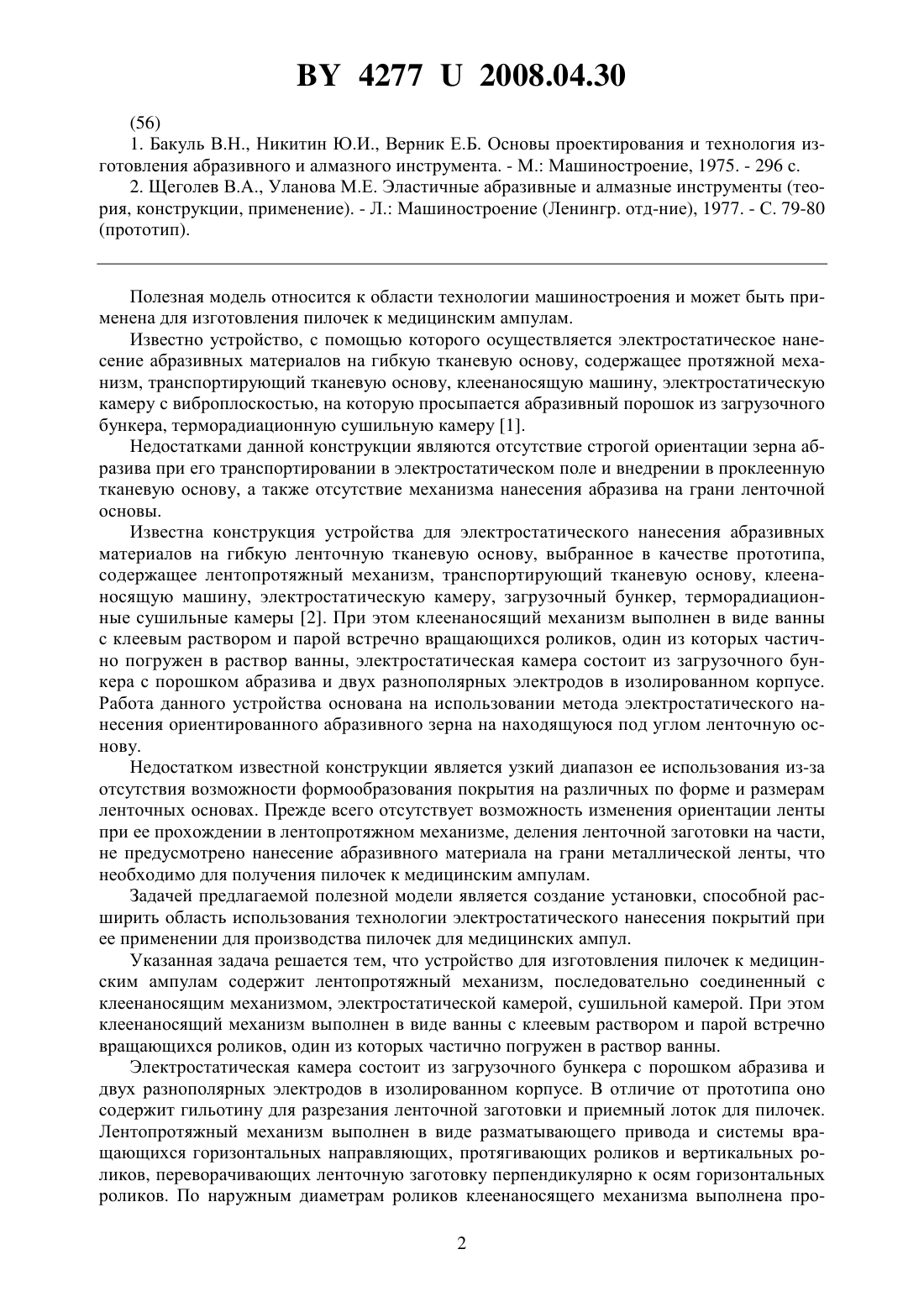

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ИЗГОТОВЛЕНИЯ ПИЛОЧЕК К МЕДИЦИНСКИМ АМПУЛАМ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Завистовский Сергей Эдуардович Кириенко Александр Сергеевич Глухова Татьяна Васильевна Пинчук Юлия Михайловна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Устройство для изготовления пилочек к медицинским ампулам, содержащее лентопротяжный механизм, последовательно соединенный с клеенаносящим механизмом, электростатической камерой, сушильной камерой, при этом клеенаносящий механизм выполнен в виде ванны с клеевым раствором и парой встречно вращающихся роликов,один из которых частично погружен в раствор ванны, электростатическая камера состоит из загрузочного бункера с порошком абразива и двух разнополярных электродов в изолированном корпусе, отличающееся тем, что оно содержит гильотину для разрезания ленточной заготовки и приемный лоток для пилочек, лентопротяжный механизм выполнен в виде разматывающего привода и системы вращающихся горизонтальных направляющих,протягивающих роликов и вертикальных роликов, переворачивающих ленточную заготовку перпендикулярно к осям горизонтальных роликов, по наружным диаметрам роликов клеенаносящего механизма выполнена проточка шириной, соответствующей толщине ленточной заготовки, а положительно заряженный электрод электростатической камеры выполнен в виде металлического стержня, расположенного вдоль ленточной заготовки,отрицательно заряженный электрод выполнен в виде токопроводящей пластины, расположенной в горизонтальной плоскости.(56) 1. Бакуль В.Н., Никитин Ю.И., Верник Е.Б. Основы проектирования и технология изготовления абразивного и алмазного инструмента. - М. Машиностроение, 1975. - 296 с. 2. Щеголев В.А., Уланова М.Е. Эластичные абразивные и алмазные инструменты (теория, конструкции, применение). - Л. Машиностроение (Ленингр. отд-ние), 1977. - С. 79-80(прототип). Полезная модель относится к области технологии машиностроения и может быть применена для изготовления пилочек к медицинским ампулам. Известно устройство, с помощью которого осуществляется электростатическое нанесение абразивных материалов на гибкую тканевую основу, содержащее протяжной механизм, транспортирующий тканевую основу, клеенаносящую машину, электростатическую камеру с виброплоскостью, на которую просыпается абразивный порошок из загрузочного бункера, терморадиационную сушильную камеру 1. Недостатками данной конструкции являются отсутствие строгой ориентации зерна абразива при его транспортировании в электростатическом поле и внедрении в проклеенную тканевую основу, а также отсутствие механизма нанесения абразива на грани ленточной основы. Известна конструкция устройства для электростатического нанесения абразивных материалов на гибкую ленточную тканевую основу, выбранное в качестве прототипа,содержащее лентопротяжный механизм, транспортирующий тканевую основу, клеенаносящую машину, электростатическую камеру, загрузочный бункер, терморадиационные сушильные камеры 2. При этом клеенаносящий механизм выполнен в виде ванны с клеевым раствором и парой встречно вращающихся роликов, один из которых частично погружен в раствор ванны, электростатическая камера состоит из загрузочного бункера с порошком абразива и двух разнополярных электродов в изолированном корпусе. Работа данного устройства основана на использовании метода электростатического нанесения ориентированного абразивного зерна на находящуюся под углом ленточную основу. Недостатком известной конструкции является узкий диапазон ее использования из-за отсутствия возможности формообразования покрытия на различных по форме и размерам ленточных основах. Прежде всего отсутствует возможность изменения ориентации ленты при ее прохождении в лентопротяжном механизме, деления ленточной заготовки на части,не предусмотрено нанесение абразивного материала на грани металлической ленты, что необходимо для получения пилочек к медицинским ампулам. Задачей предлагаемой полезной модели является создание установки, способной расширить область использования технологии электростатического нанесения покрытий при ее применении для производства пилочек для медицинских ампул. Указанная задача решается тем, что устройство для изготовления пилочек к медицинским ампулам содержит лентопротяжный механизм, последовательно соединенный с клеенаносящим механизмом, электростатической камерой, сушильной камерой. При этом клеенаносящий механизм выполнен в виде ванны с клеевым раствором и парой встречно вращающихся роликов, один из которых частично погружен в раствор ванны. Электростатическая камера состоит из загрузочного бункера с порошком абразива и двух разнополярных электродов в изолированном корпусе. В отличие от прототипа оно содержит гильотину для разрезания ленточной заготовки и приемный лоток для пилочек. Лентопротяжный механизм выполнен в виде разматывающего привода и системы вращающихся горизонтальных направляющих, протягивающих роликов и вертикальных роликов, переворачивающих ленточную заготовку перпендикулярно к осям горизонтальных роликов. По наружным диаметрам роликов клеенаносящего механизма выполнена про 2 42772008.04.30 точка шириной, соответствующей толщине ленточной заготовки. Положительно заряженный электрод электростатической камеры выполнен в виде металлического стержня, расположенного вдоль ленточной заготовки, а отрицательно заряженный электрод выполнен в виде токопроводящей пластины, расположенной в горизонтальной плоскости. На чертеже представлена общая схема заявляемого устройства. Конструкция устройства содержит лентопротяжный механизм, выполненный в виде разматывающего привода 1 и системы вращающихся горизонтальных направляющих,протягивающих роликов 2 и вертикальных роликов 3, переворачивающих леточную заготовку (на чертеже не обозначена) перпендикулярно к осям горизонтальных роликов 2. При этом клеенаносящий механизм выполнен в виде ванны 4 с клеевым раствором и парой встречно вращающихся роликов 5, один из которых частично погружен в раствор ванны 4. Электростатическая камера состоит из загрузочного бункера 6 с порошком и двух разнополярных электродов 7, 8 в изолированном корпусе. По наружным диаметрам роликов 5 клеенаносящего механизма выполнена проточка шириной, соответствующей толщине ленточной заготовки, а положительно заряженный электрод 7 электростатической камеры выполнен в виде металлического стержня, расположенного вдоль ленточной заготовки. Отрицательно заряженный электрод 8 выполнен в виде токопроводящей пластины, расположенной в горизонтальной плоскости. Установка оснащена сушильной камерой 9 и гильотиной 10 для разрезания ленточной заготовки, а также приемным лотком 11 для пилочек. Устройство работает следующим образом. Лентопротяжный механизм 1 осуществляет передвижение ленточной заготовки при помощи горизонтальных направляющих, протягивающих роликов 2 и вертикальных, переворачивающих ленточную заготовку перпендикулярно к осям горизонтальных роликов 3, посредством чего ленточная заготовка попадает в клеенаносящую машину, где ее края обрабатываются клеенаносящими роликами 5. Далее ленточная заготовка попадает в электростатическую камеру, в которой под действием электростатического поля заряженные частицы абразива помещаются на обработанную клеем часть ленточной заготовки, после чего она перемещается в терморадиационную сушильную камеру 9 с температурой нагрева 170 С. Далее горизонтальные направляющие, протягивающие ролики 2 перемещают обработанную ленточную заготовку на гильотину 10, где нож разрезает ее на требуемую ширину, формируя тем самым нужный размер пилочек для медицинских ампул, после чего готовые пилочки перемещаются в приемный лоток 11. Использование предлагаемого устройства позволит расширить область использования технологии электростатического нанесения покрытий при ее применении для производства пилочек для медицинских ампул. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
