Пропарочная камера

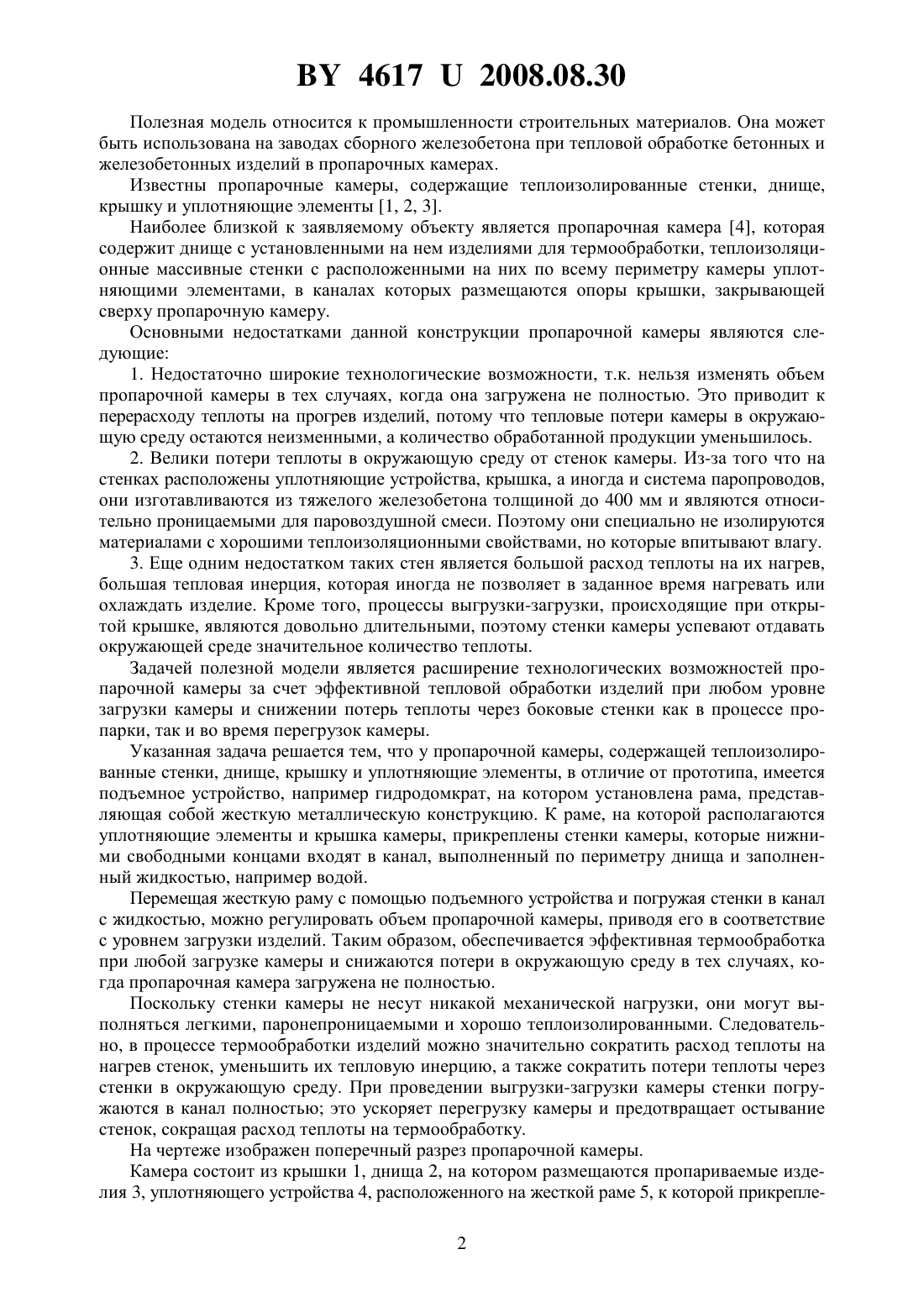

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гончаров Эдуард Иванович Королева Татьяна Ивановна Добросольцева Елена Сергеевна(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Пропарочная камера, содержащая теплоизолированные стенки, днище, крышку и уплотняющие элементы, отличающаяся тем, что она содержит подъемное устройство с установленной на нем рамой, к которой прикреплены стенки камеры, входящие свободными концами в канал, выполненный по периметру днища и заполненный жидкостью.(56) 1. А.с. СССР 88345, МПК С 04 В 41/30, опубл. 1949. 2. А.с. СССР 540848, МПК С 04 В 41/30, опубл. 1976. 3. Кронгауз С.Д. Тепловая обработка и теплоснабжение сборного железобетона. Москва, 1961. - С. 79-86. 4. Марьямов Н.Б. Тепловая обработка изделий на заводах сборного железобетона. М., 1970. - С 133-141 (прототип). 46172008.08.30 Полезная модель относится к промышленности строительных материалов. Она может быть использована на заводах сборного железобетона при тепловой обработке бетонных и железобетонных изделий в пропарочных камерах. Известны пропарочные камеры, содержащие теплоизолированные стенки, днище,крышку и уплотняющие элементы 1, 2, 3. Наиболее близкой к заявляемому объекту является пропарочная камера 4, которая содержит днище с установленными на нем изделиями для термообработки, теплоизоляционные массивные стенки с расположенными на них по всему периметру камеры уплотняющими элементами, в каналах которых размещаются опоры крышки, закрывающей сверху пропарочную камеру. Основными недостатками данной конструкции пропарочной камеры являются следующие 1. Недостаточно широкие технологические возможности, т.к. нельзя изменять объем пропарочной камеры в тех случаях, когда она загружена не полностью. Это приводит к перерасходу теплоты на прогрев изделий, потому что тепловые потери камеры в окружающую среду остаются неизменными, а количество обработанной продукции уменьшилось. 2. Велики потери теплоты в окружающую среду от стенок камеры. Из-за того что на стенках расположены уплотняющие устройства, крышка, а иногда и система паропроводов,они изготавливаются из тяжелого железобетона толщиной до 400 мм и являются относительно проницаемыми для паровоздушной смеси. Поэтому они специально не изолируются материалами с хорошими теплоизоляционными свойствами, но которые впитывают влагу. 3. Еще одним недостатком таких стен является большой расход теплоты на их нагрев,большая тепловая инерция, которая иногда не позволяет в заданное время нагревать или охлаждать изделие. Кроме того, процессы выгрузки-загрузки, происходящие при открытой крышке, являются довольно длительными, поэтому стенки камеры успевают отдавать окружающей среде значительное количество теплоты. Задачей полезной модели является расширение технологических возможностей пропарочной камеры за счет эффективной тепловой обработки изделий при любом уровне загрузки камеры и снижении потерь теплоты через боковые стенки как в процессе пропарки, так и во время перегрузок камеры. Указанная задача решается тем, что у пропарочной камеры, содержащей теплоизолированные стенки, днище, крышку и уплотняющие элементы, в отличие от прототипа, имеется подъемное устройство, например гидродомкрат, на котором установлена рама, представляющая собой жесткую металлическую конструкцию. К раме, на которой располагаются уплотняющие элементы и крышка камеры, прикреплены стенки камеры, которые нижними свободными концами входят в канал, выполненный по периметру днища и заполненный жидкостью, например водой. Перемещая жесткую раму с помощью подъемного устройства и погружая стенки в канал с жидкостью, можно регулировать объем пропарочной камеры, приводя его в соответствие с уровнем загрузки изделий. Таким образом, обеспечивается эффективная термообработка при любой загрузке камеры и снижаются потери в окружающую среду в тех случаях, когда пропарочная камера загружена не полностью. Поскольку стенки камеры не несут никакой механической нагрузки, они могут выполняться легкими, паронепроницаемыми и хорошо теплоизолированными. Следовательно, в процессе термообработки изделий можно значительно сократить расход теплоты на нагрев стенок, уменьшить их тепловую инерцию, а также сократить потери теплоты через стенки в окружающую среду. При проведении выгрузки-загрузки камеры стенки погружаются в канал полностью это ускоряет перегрузку камеры и предотвращает остывание стенок, сокращая расход теплоты на термообработку. На чертеже изображен поперечный разрез пропарочной камеры. Камера состоит из крышки 1, днища 2, на котором размещаются пропариваемые изделия 3, уплотняющего устройства 4, расположенного на жесткой раме 5, к которой прикрепле 2 46172008.08.30 ны стенки 6, входящие свободными концами в канал 7, выполненный по периметру днища 2 и заполненный жидкостью, например водой. Рама 5 опирается на подъемное устройство 8. Пропарочная камера работает следующим образом. Перед началом загрузки пропарочной камеры изделиями 3 рама 5 опускается при помощи устройства 8 в крайнее нижнее положение, при этом стенки 6 полностью входят в канал 7. После загрузки рама 5 при помощи подъемного устройства 8 выставляется на уровень, соответствующий высоте пакета изделий 3, крышка 1 закрывается и начинается процесс термообработки железобетонных изделий. Перед выгрузкой обработанных изделий 3 крышка 1 снимается, а стенки 6 погружаются в канал 7. Таким образом, предлагаемая конструкция пропарочной камеры дает возможность эффективно проводить термообработку железобетонных изделий при неполной загрузке и существенно сократить расход теплоты за счет уменьшения его потерь в окружающую среду. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
