Установка для очистки газов от пыли и неприятнопахнущих веществ

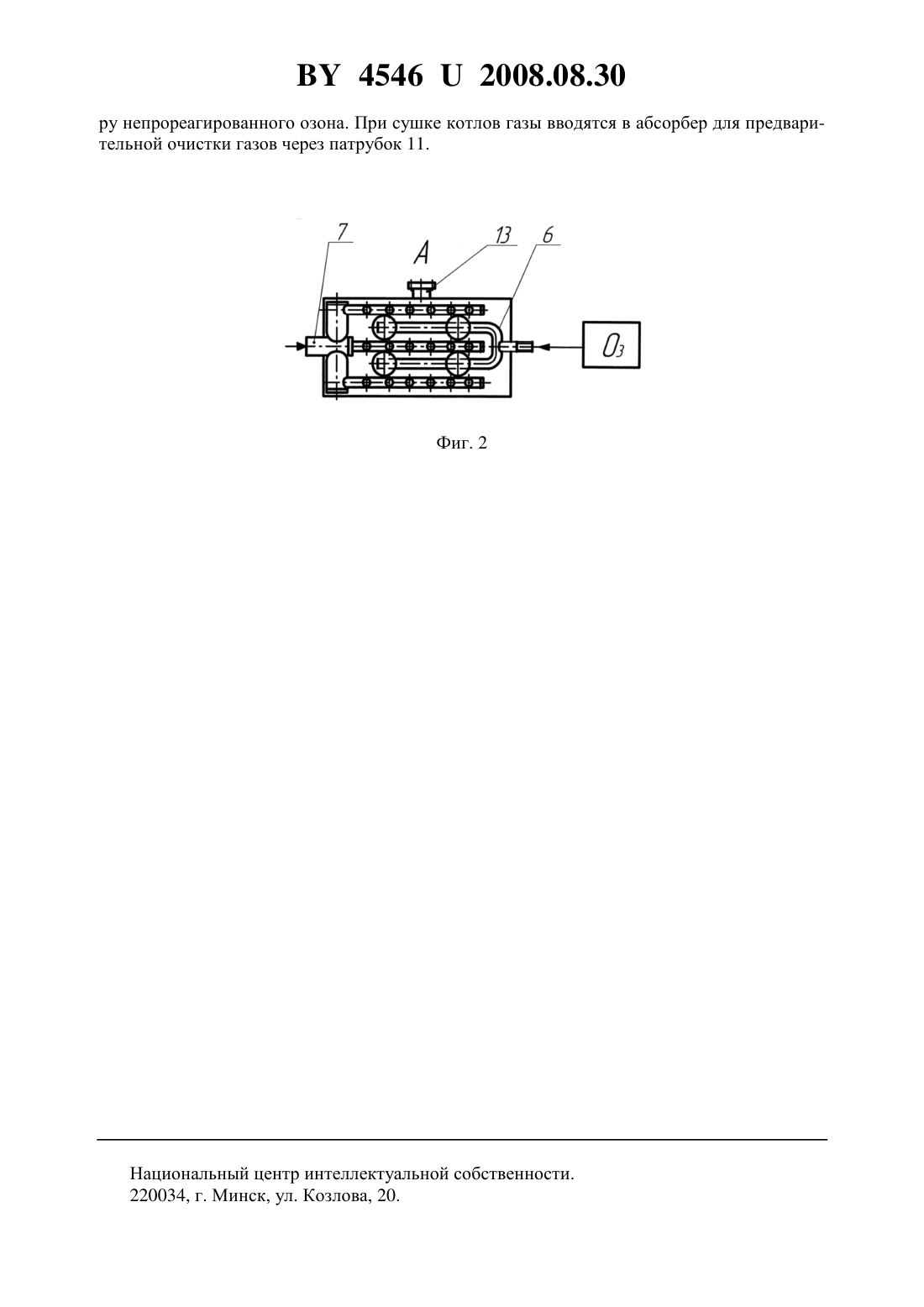

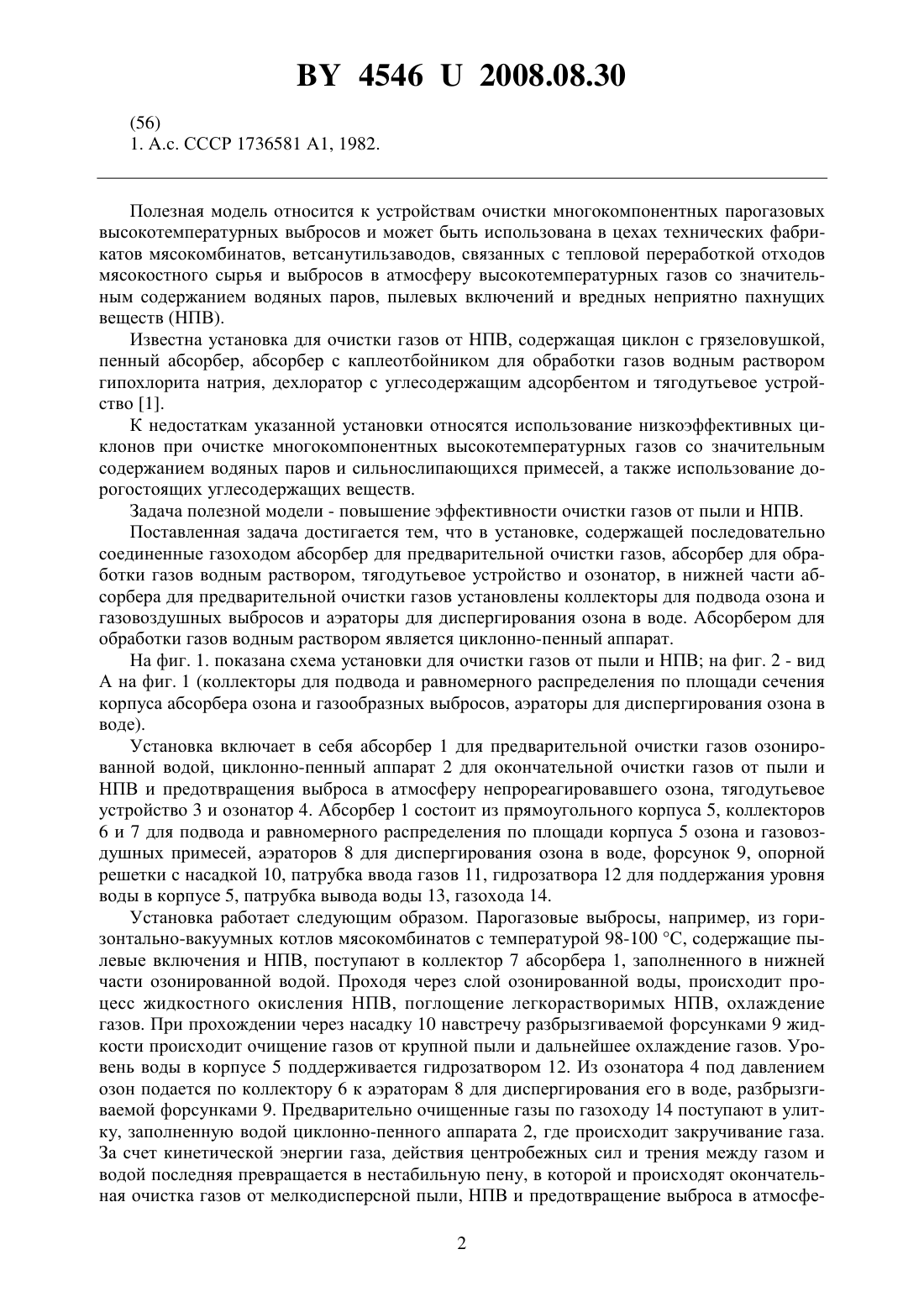

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТАНОВКА ДЛЯ ОЧИСТКИ ГАЗОВ ОТ ПЫЛИ И НЕПРИЯТНО ПАХНУЩИХ ВЕЩЕСТВ(71) Заявитель Научно-производственное республиканское дочернее унитарное предприятие Институт мясомолочной промышленности Республиканского унитарного предприятия Научно-практический центр Национальной академии наук Беларуси по продовольствию(72) Авторы Ветров Владимир Степанович Маркевич Юрий Иванович Мелещеня Алексей Викторович Дикуть Борис Александрович(73) Патентообладатель Научно-производственное республиканское дочернее унитарное предприятие Институт мясо-молочной промышленности Республиканского унитарного предприятия Научно-практический центр Национальной академии наук Беларуси по продовольствию(57) 1. Установка для очистки газов от пыли и неприятно пахнущих веществ, содержащая последовательно соединенные газоходом абсорбер для предварительной очистки газов,абсорбер для обработки газов водным раствором, тягодутьевое устройство и озонатор, отличающаяся тем, что в нижней части абсорбера для предварительной очистки газов установлены коллекторы для подвода озона и газовоздушных выбросов и аэраторы для диспергирования озона в воде. 2. Установка по п. 1, отличающаяся тем, что абсорбером для обработки газов водным раствором является циклонно-пенный аппарат.(56) 1. СССР 1736581 А 1, 1982. Полезная модель относится к устройствам очистки многокомпонентных парогазовых высокотемпературных выбросов и может быть использована в цехах технических фабрикатов мясокомбинатов, ветсанутильзаводов, связанных с тепловой переработкой отходов мясокостного сырья и выбросов в атмосферу высокотемпературных газов со значительным содержанием водяных паров, пылевых включений и вредных неприятно пахнущих веществ (НПВ). Известна установка для очистки газов от НПВ, содержащая циклон с грязеловушкой,пенный абсорбер, абсорбер с каплеотбойником для обработки газов водным раствором гипохлорита натрия, дехлоратор с углесодержащим адсорбентом и тягодутьевое устройство 1. К недостаткам указанной установки относятся использование низкоэффективных циклонов при очистке многокомпонентных высокотемпературных газов со значительным содержанием водяных паров и сильнослипающихся примесей, а также использование дорогостоящих углесодержащих веществ. Задача полезной модели - повышение эффективности очистки газов от пыли и НПВ. Поставленная задача достигается тем, что в установке, содержащей последовательно соединенные газоходом абсорбер для предварительной очистки газов, абсорбер для обработки газов водным раствором, тягодутьевое устройство и озонатор, в нижней части абсорбера для предварительной очистки газов установлены коллекторы для подвода озона и газовоздушных выбросов и аэраторы для диспергирования озона в воде. Абсорбером для обработки газов водным раствором является циклонно-пенный аппарат. На фиг. 1. показана схема установки для очистки газов от пыли и НПВ на фиг. 2 - вид А на фиг. 1 (коллекторы для подвода и равномерного распределения по площади сечения корпуса абсорбера озона и газообразных выбросов, аэраторы для диспергирования озона в воде). Установка включает в себя абсорбер 1 для предварительной очистки газов озонированной водой, циклонно-пенный аппарат 2 для окончательной очистки газов от пыли и НПВ и предотвращения выброса в атмосферу непрореагировавшего озона, тягодутьевое устройство 3 и озонатор 4. Абсорбер 1 состоит из прямоугольного корпуса 5, коллекторов 6 и 7 для подвода и равномерного распределения по площади корпуса 5 озона и газовоздушных примесей, аэраторов 8 для диспергирования озона в воде, форсунок 9, опорной решетки с насадкой 10, патрубка ввода газов 11, гидрозатвора 12 для поддержания уровня воды в корпусе 5, патрубка вывода воды 13, газохода 14. Установка работает следующим образом. Парогазовые выбросы, например, из горизонтально-вакуумных котлов мясокомбинатов с температурой 98-100 С, содержащие пылевые включения и НПВ, поступают в коллектор 7 абсорбера 1, заполненного в нижней части озонированной водой. Проходя через слой озонированной воды, происходит процесс жидкостного окисления НПВ, поглощение легкорастворимых НПВ, охлаждение газов. При прохождении через насадку 10 навстречу разбрызгиваемой форсунками 9 жидкости происходит очищение газов от крупной пыли и дальнейшее охлаждение газов. Уровень воды в корпусе 5 поддерживается гидрозатвором 12. Из озонатора 4 под давлением озон подается по коллектору 6 к аэраторам 8 для диспергирования его в воде, разбрызгиваемой форсунками 9. Предварительно очищенные газы по газоходу 14 поступают в улитку, заполненную водой циклонно-пенного аппарата 2, где происходит закручивание газа. За счет кинетической энергии газа, действия центробежных сил и трения между газом и водой последняя превращается в нестабильную пену, в которой и происходят окончательная очистка газов от мелкодисперсной пыли, НПВ и предотвращение выброса в атмосфе 2 45462008.08.30 ру непрореагированного озона. При сушке котлов газы вводятся в абсорбер для предварительной очистки газов через патрубок 11. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
