Циклонно-пенный аппарат

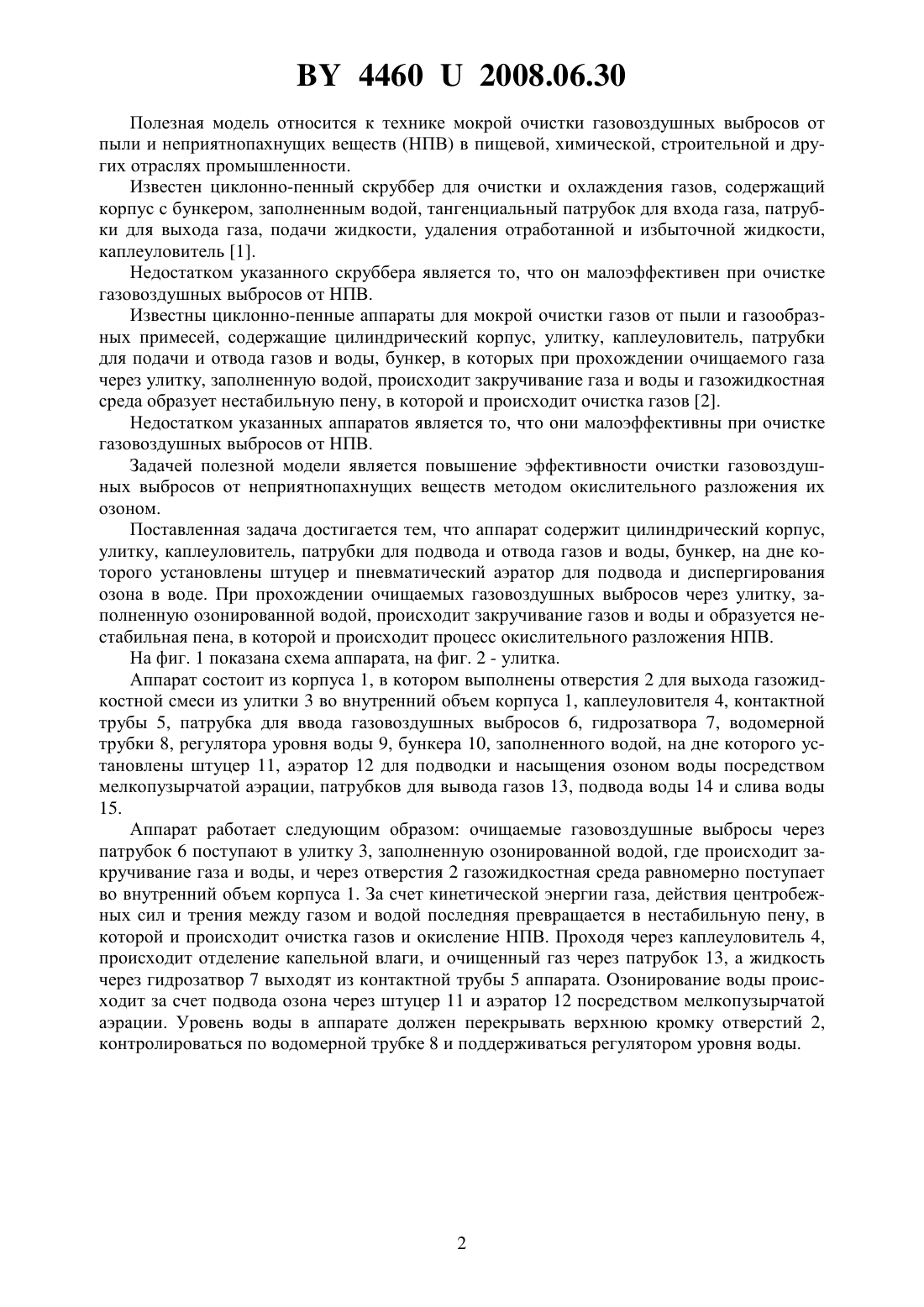

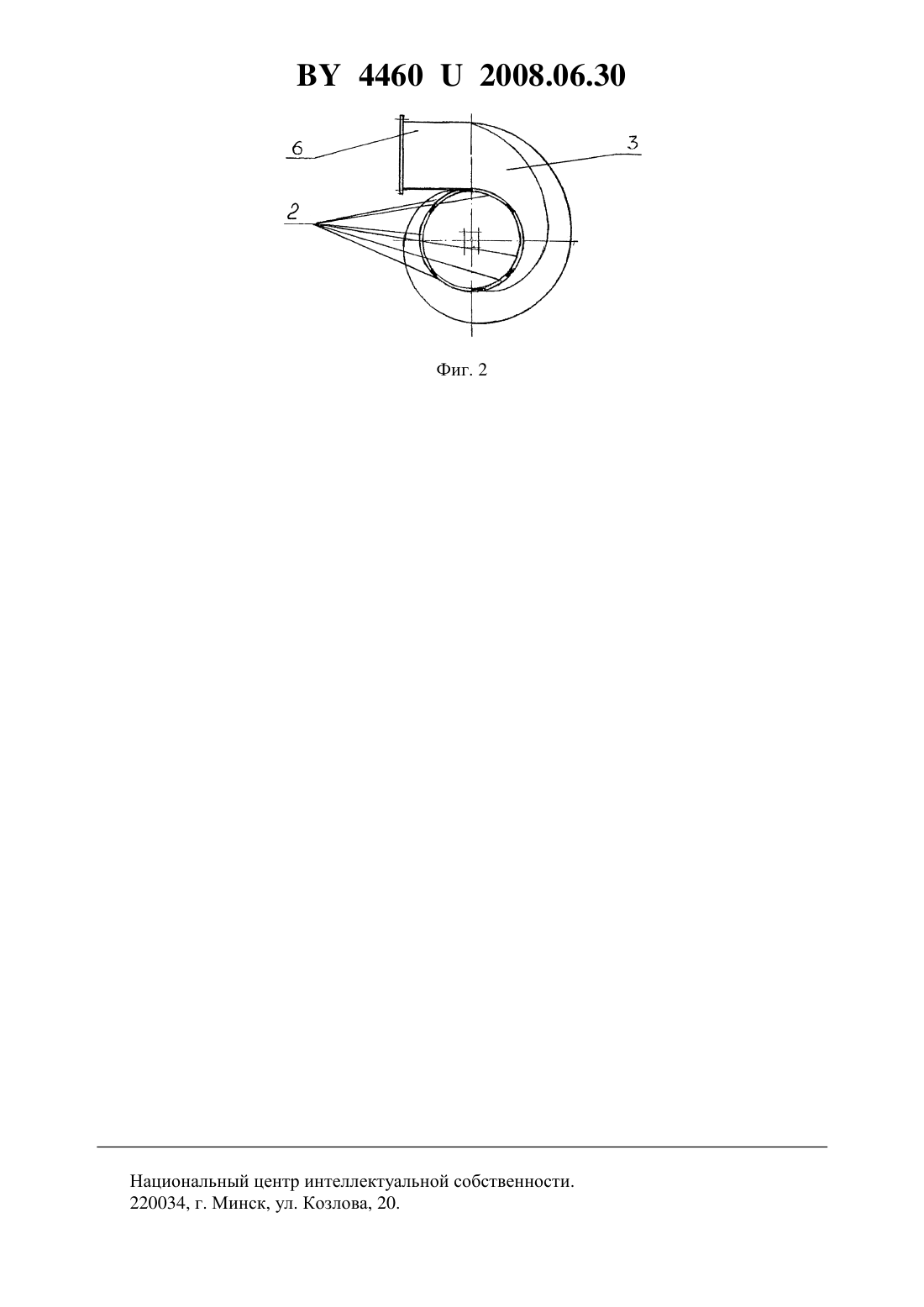

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Научно-производственное республиканское дочернее унитарное предприятие Институт мясо-молочной промышленности Республиканского унитарного предприятия Научно-практический центр Национальной академии наук Беларуси по продовольствию(72) Авторы Ветров Владимир Степанович Маркевич Юрий Иванович Дикуть Борис Александрович Измер Александр Николаевич(73) Патентообладатель Научно-производственное республиканское дочернее унитарное предприятие Институт мясо-молочной промышленности Республиканского унитарного предприятия Научно-практический центр Национальной академии наук Беларуси по продовольствию(57) Циклонно-пенный аппарат, содержащий цилиндрический корпус, улитку, каплеуловитель, патрубки для подвода и отвода газа и воды, бункер, отличающийся тем, что на дне бункера установлены штуцер для подвода озона и пневматический аэратор для диспергирования озона в воде. 44602008.06.30 Полезная модель относится к технике мокрой очистки газовоздушных выбросов от пыли и неприятнопахнущих веществ (НПВ) в пищевой, химической, строительной и других отраслях промышленности. Известен циклонно-пенный скруббер для очистки и охлаждения газов, содержащий корпус с бункером, заполненным водой, тангенциальный патрубок для входа газа, патрубки для выхода газа, подачи жидкости, удаления отработанной и избыточной жидкости,каплеуловитель 1. Недостатком указанного скруббера является то, что он малоэффективен при очистке газовоздушных выбросов от НПВ. Известны циклонно-пенные аппараты для мокрой очистки газов от пыли и газообразных примесей, содержащие цилиндрический корпус, улитку, каплеуловитель, патрубки для подачи и отвода газов и воды, бункер, в которых при прохождении очищаемого газа через улитку, заполненную водой, происходит закручивание газа и воды и газожидкостная среда образует нестабильную пену, в которой и происходит очистка газов 2. Недостатком указанных аппаратов является то, что они малоэффективны при очистке газовоздушных выбросов от НПВ. Задачей полезной модели является повышение эффективности очистки газовоздушных выбросов от неприятнопахнущих веществ методом окислительного разложения их озоном. Поставленная задача достигается тем, что аппарат содержит цилиндрический корпус,улитку, каплеуловитель, патрубки для подвода и отвода газов и воды, бункер, на дне которого установлены штуцер и пневматический аэратор для подвода и диспергирования озона в воде. При прохождении очищаемых газовоздушных выбросов через улитку, заполненную озонированной водой, происходит закручивание газов и воды и образуется нестабильная пена, в которой и происходит процесс окислительного разложения НПВ. На фиг. 1 показана схема аппарата, на фиг. 2 - улитка. Аппарат состоит из корпуса 1, в котором выполнены отверстия 2 для выхода газожидкостной смеси из улитки 3 во внутренний объем корпуса 1, каплеуловителя 4, контактной трубы 5, патрубка для ввода газовоздушных выбросов 6, гидрозатвора 7, водомерной трубки 8, регулятора уровня воды 9, бункера 10, заполненного водой, на дне которого установлены штуцер 11, аэратор 12 для подводки и насыщения озоном воды посредством мелкопузырчатой аэрации, патрубков для вывода газов 13, подвода воды 14 и слива воды 15. Аппарат работает следующим образом очищаемые газовоздушные выбросы через патрубок 6 поступают в улитку 3, заполненную озонированной водой, где происходит закручивание газа и воды, и через отверстия 2 газожидкостная среда равномерно поступает во внутренний объем корпуса 1. За счет кинетической энергии газа, действия центробежных сил и трения между газом и водой последняя превращается в нестабильную пену, в которой и происходит очистка газов и окисление НПВ. Проходя через каплеуловитель 4,происходит отделение капельной влаги, и очищенный газ через патрубок 13, а жидкость через гидрозатвор 7 выходят из контактной трубы 5 аппарата. Озонирование воды происходит за счет подвода озона через штуцер 11 и аэратор 12 посредством мелкопузырчатой аэрации. Уровень воды в аппарате должен перекрывать верхнюю кромку отверстий 2,контролироваться по водомерной трубке 8 и поддерживаться регулятором уровня воды. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
