Лазер

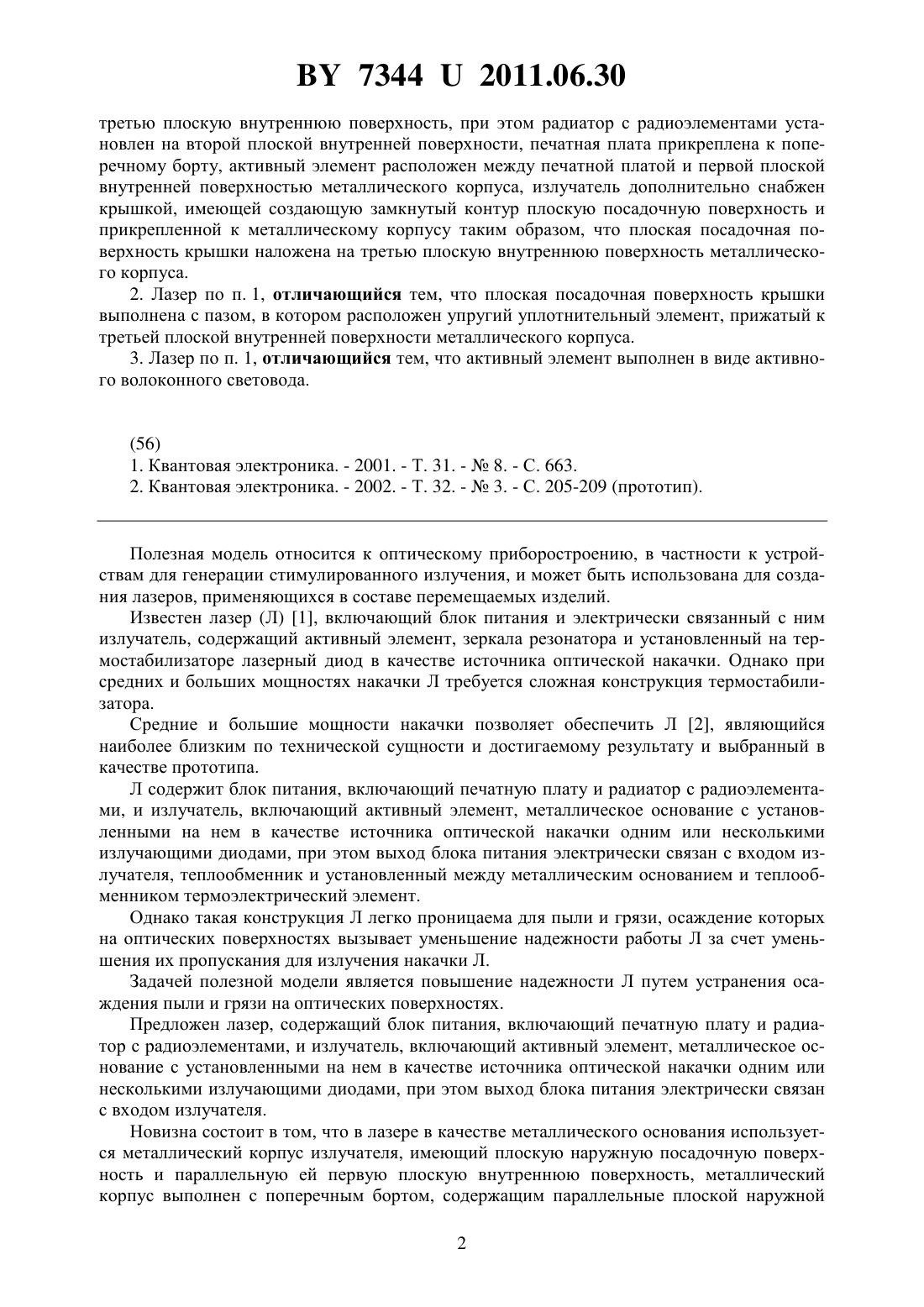

(51) МПК НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Открытое акционерное общество Пеленг(72) Авторы Батюшков Валентин Вениаминович Михайлов Юрий Тимофеевич Мышалов Павел Ильич Поздняков Павел Григорьевич Ракуш Владимир Валентинович Синаторов Михаил Петрович Тареев Анатолий Михайлович(73) Патентообладатель Открытое акционерное общество Пеленг(57) 1. Лазер, содержащий блок питания, включающий печатную плату и радиатор с радиоэлементами, и излучатель, включающий активный элемент, металлическое основание с установленными на нем в качестве источника оптической накачки одним или несколькими излучающими диодами, при этом выход блока питания электрически связан с входом излучателя, отличающийся тем, что в качестве металлического основания используется металлический корпус излучателя, имеющий плоскую наружную посадочную поверхность и параллельную ей первую плоскую внутреннюю поверхность, металлический корпус выполнен с поперечным бортом, содержащим параллельные плоской наружной посадочной поверхности вторую плоскую внутреннюю поверхность и создающую замкнутый контур 73442011.06.30 третью плоскую внутреннюю поверхность, при этом радиатор с радиоэлементами установлен на второй плоской внутренней поверхности, печатная плата прикреплена к поперечному борту, активный элемент расположен между печатной платой и первой плоской внутренней поверхностью металлического корпуса, излучатель дополнительно снабжен крышкой, имеющей создающую замкнутый контур плоскую посадочную поверхность и прикрепленной к металлическому корпусу таким образом, что плоская посадочная поверхность крышки наложена на третью плоскую внутреннюю поверхность металлического корпуса. 2. Лазер по п. 1, отличающийся тем, что плоская посадочная поверхность крышки выполнена с пазом, в котором расположен упругий уплотнительный элемент, прижатый к третьей плоской внутренней поверхности металлического корпуса. 3. Лазер по п. 1, отличающийся тем, что активный элемент выполнен в виде активного волоконного световода.(56) 1. Квантовая электроника. - 2001. - Т. 31. -8. - С. 663. 2. Квантовая электроника. - 2002. - Т. 32. -3. - С. 205-209 (прототип). Полезная модель относится к оптическому приборостроению, в частности к устройствам для генерации стимулированного излучения, и может быть использована для создания лазеров, применяющихся в составе перемещаемых изделий. Известен лазер (Л) 1, включающий блок питания и электрически связанный с ним излучатель, содержащий активный элемент, зеркала резонатора и установленный на термостабилизаторе лазерный диод в качестве источника оптической накачки. Однако при средних и больших мощностях накачки Л требуется сложная конструкция термостабилизатора. Средние и большие мощности накачки позволяет обеспечить Л 2, являющийся наиболее близким по технической сущности и достигаемому результату и выбранный в качестве прототипа. Л содержит блок питания, включающий печатную плату и радиатор с радиоэлементами, и излучатель, включающий активный элемент, металлическое основание с установленными на нем в качестве источника оптической накачки одним или несколькими излучающими диодами, при этом выход блока питания электрически связан с входом излучателя, теплообменник и установленный между металлическим основанием и теплообменником термоэлектрический элемент. Однако такая конструкция Л легко проницаема для пыли и грязи, осаждение которых на оптических поверхностях вызывает уменьшение надежности работы Л за счет уменьшения их пропускания для излучения накачки Л. Задачей полезной модели является повышение надежности Л путем устранения осаждения пыли и грязи на оптических поверхностях. Предложен лазер, содержащий блок питания, включающий печатную плату и радиатор с радиоэлементами, и излучатель, включающий активный элемент, металлическое основание с установленными на нем в качестве источника оптической накачки одним или несколькими излучающими диодами, при этом выход блока питания электрически связан с входом излучателя. Новизна состоит в том, что в лазере в качестве металлического основания используется металлический корпус излучателя, имеющий плоскую наружную посадочную поверхность и параллельную ей первую плоскую внутреннюю поверхность, металлический корпус выполнен с поперечным бортом, содержащим параллельные плоской наружной 2 73442011.06.30 посадочной поверхности вторую плоскую внутреннюю поверхность и создающую замкнутый контур третью плоскую внутреннюю поверхность, при этом радиатор с радиоэлементами установлен на второй плоской внутренней поверхности, печатная плата прикреплена к поперечному борту, активный элемент расположен между печатной платой и первой плоской внутренней поверхностью металлического корпуса, излучатель дополнительно снабжен крышкой, имеющей создающую замкнутый контур плоскую посадочную поверхность и прикрепленной к металлическому корпусу таким образом, что плоская посадочная поверхность крышки наложена на третью плоскую внутреннюю поверхность металлического корпуса. Возможно, что в лазере плоская посадочная поверхность крышки выполнена с пазом,в котором расположен упругий уплотнительный элемент, прижатый к третьей плоской внутренней поверхности металлического корпуса. Возможно, что в лазере активный элемент выполнен в виде активного волоконного световода. Использование в качестве металлического основания металлического корпуса излучателя, имеющего плоскую наружную посадочную поверхность и параллельную ей первую плоскую внутреннюю поверхность, позволяет, во-первых, отводить при работе на металлический корпус излучателя тепло от одного или нескольких излучающих диодов накачки, во-вторых, установить излучатель плоской наружной посадочной поверхностью на плоскую наружную посадочную поверхность изделия применения, в-третьих, уменьшить объем, занимаемый излучателем Л. Выполнение металлического корпуса с поперечным бортом, содержащим параллельные плоской наружной посадочной поверхности вторую плоскую внутреннюю поверхность и создающую замкнутый контур третью плоскую внутреннюю поверхность, при этом радиатор с радиоэлементами установлен на второй плоской внутренней поверхности,печатная плата прикреплена к поперечному борту, активный элемент расположен между печатной платой и первой плоской внутренней поверхностью металлического корпуса, и дополнительное введение в излучатель лазера крышки, имеющей создающую замкнутый контур плоскую посадочную поверхность и прикрепленной к металлическому корпусу таким образом, что плоская посадочная поверхность крышки наложена на третью плоскую внутреннюю поверхность металлического корпуса, позволяет, во-первых, компактно расположить блок питания и излучатель Л, во-вторых, устранить осаждение пыли и грязи на оптических поверхностях излучателя Л. Возможное выполнение лазера с плоской посадочной поверхностью крышки, выполненной с пазом, в котором расположен упругий уплотнительный элемент, прижатый к третьей плоской внутренней поверхности металлического корпуса, позволяет устранить проникновение пыли и грязи в излучатель Л через зазор между плоской посадочной поверхностью крышки и третьей плоской внутренней поверхностью металлического корпуса. Возможное выполнение лазера с активным элементом в виде активного волоконного световода позволяет эффективно использовать объем излучателя Л и уменьшить объем,занимаемый Л. Полезная модель поясняется фигурой. На фигуре представлена схема лазера. Л содержит блок питания 1, включающий печатную плату 2 и радиатор 3 с радиоэлементами (не показаны), и излучатель 4, вход которого электрически связан с выходом блока питания 1. Излучатель 4 включает активный элемент 5, выполненный в виде активного волоконного световода, изготовленный из алюминия металлический корпус 6 (использующийся в качестве металлического основания), четыре излучающих диода 7 (показаны 2 диода) в качестве источника оптической накачки, крышку 8, резиновое уплотнение 9. Металлический корпус 6 излучателя 4 имеет плоскую наружную посадочную поверхность 10 и параллельную ей первую плоскую внутреннюю поверхность 11 и выполнен с поперечным бортом 12, содержащим параллельную плоской наружной посадочной по 3 73442011.06.30 верхности 10 вторую плоскую внутреннюю поверхность 13 и создающую замкнутый контур третью плоскую внутреннюю поверхность 14. На второй плоской внутренней поверхности 13 установлен радиатор 3 с радиоэлементами, а печатная плата 2 с одного конца винтом 15 через шайбу 16 прикреплена к радиатору 3 с радиоэлементами, а с другого конца винтом 17 через промежуточный элемент 18 прикреплена к поперечному борту 12. Активный элемент 5 в виде активного волоконного световода расположен между печатной платой 2 и первой плоской внутренней поверхностью 11 металлического корпуса 6. Крышка 8 имеет создающую замкнутый контур плоскую посадочную поверхность 19 и прикреплена винтами (не показаны) к металлическому корпусу 6 таким образом, что плоская посадочная поверхность 19 крышки 8 наложена на третью плоскую внутреннюю поверхность 14 металлического корпуса 6. Крышка 8 имеет паз 20, в котором расположено резиновое уплотнение 9, прижатое к третьей плоской внутренней поверхности 14 металлического корпуса 6. Л работает следующим образом. Блок питания 1 обеспечивает электрический ток накачки излучающих диодов 7. Излучение излучающих диодов 7 накачивает активный элемент 5 в виде активного волоконного световода. Излучение генерации Л выходит через конец активного волоконного световода с полупрозрачным зеркалом. В процессе работы часть электрической мощности, потребляемая излучающими диодами 7 и не излучаемая в виде излучения, переходит в тепловую. Излучающие диоды 7 нагреваются, тепло их кондуктивным путем переходит в металлический корпус 6 излучателя 4, который, в свою очередь, рассеивает его в окружающее пространство, а через плоскую наружную посадочную поверхность 10 передает его на изделие, на котором установлен Л. Радиатор 3 с радиоэлементами передает тепло от радиоэлементов металлическому корпусу 6 излучателя 4, который в свою очередь рассеивает его в окружающее пространство. Крышка 8 с резиновым уплотнением 9 на металлическом корпусе 6 излучателя 4 устраняет проникновение пыли и грязи в излучатель Л, что обеспечивает увеличение ресурса работы Л. Компактная и закрытая конструкция лазера обеспечивает уменьшение загрязнения оптических элементов излучателя и повышает надежность работы Л. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
