Станция управления комбайном шахтным проходческим

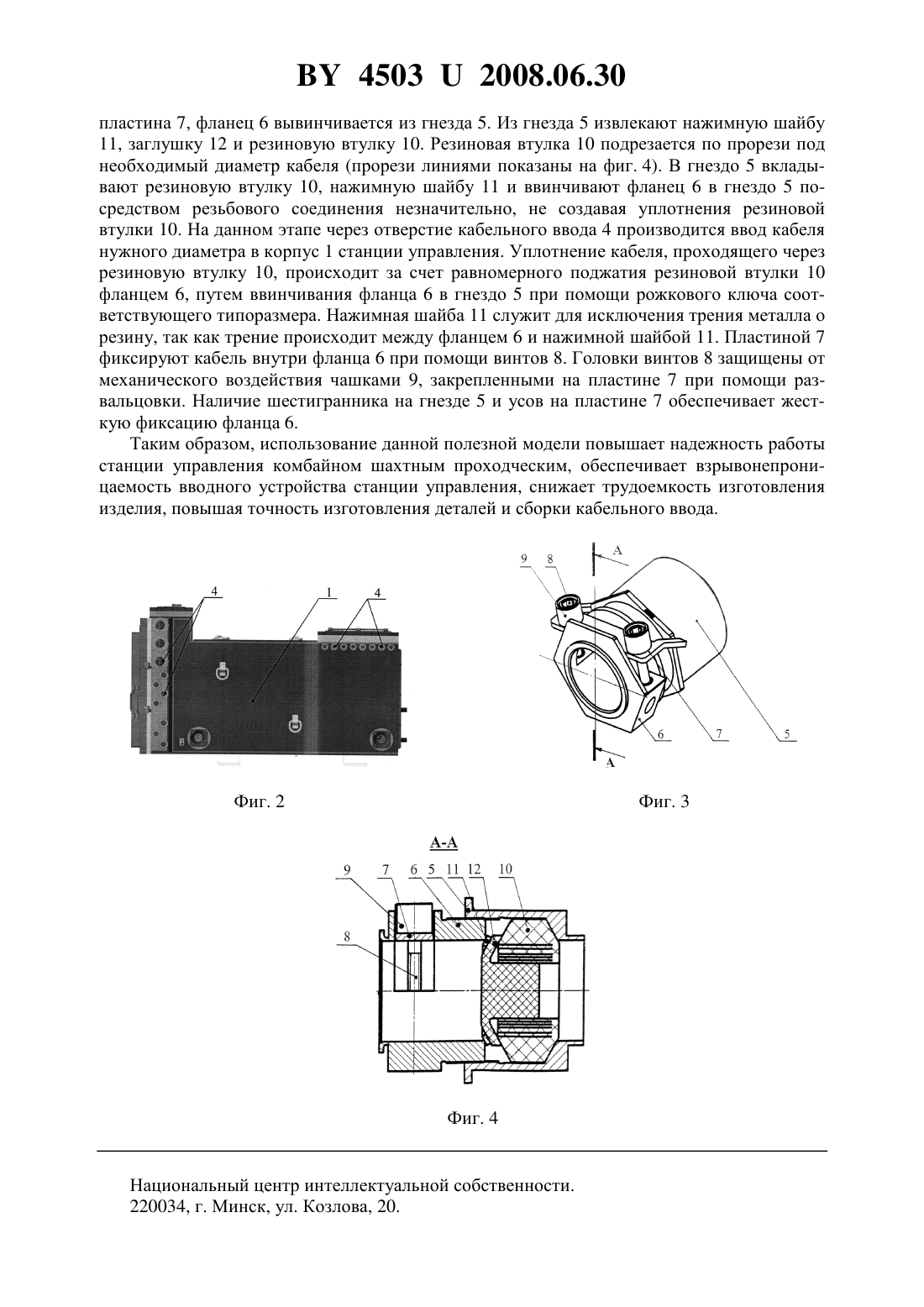

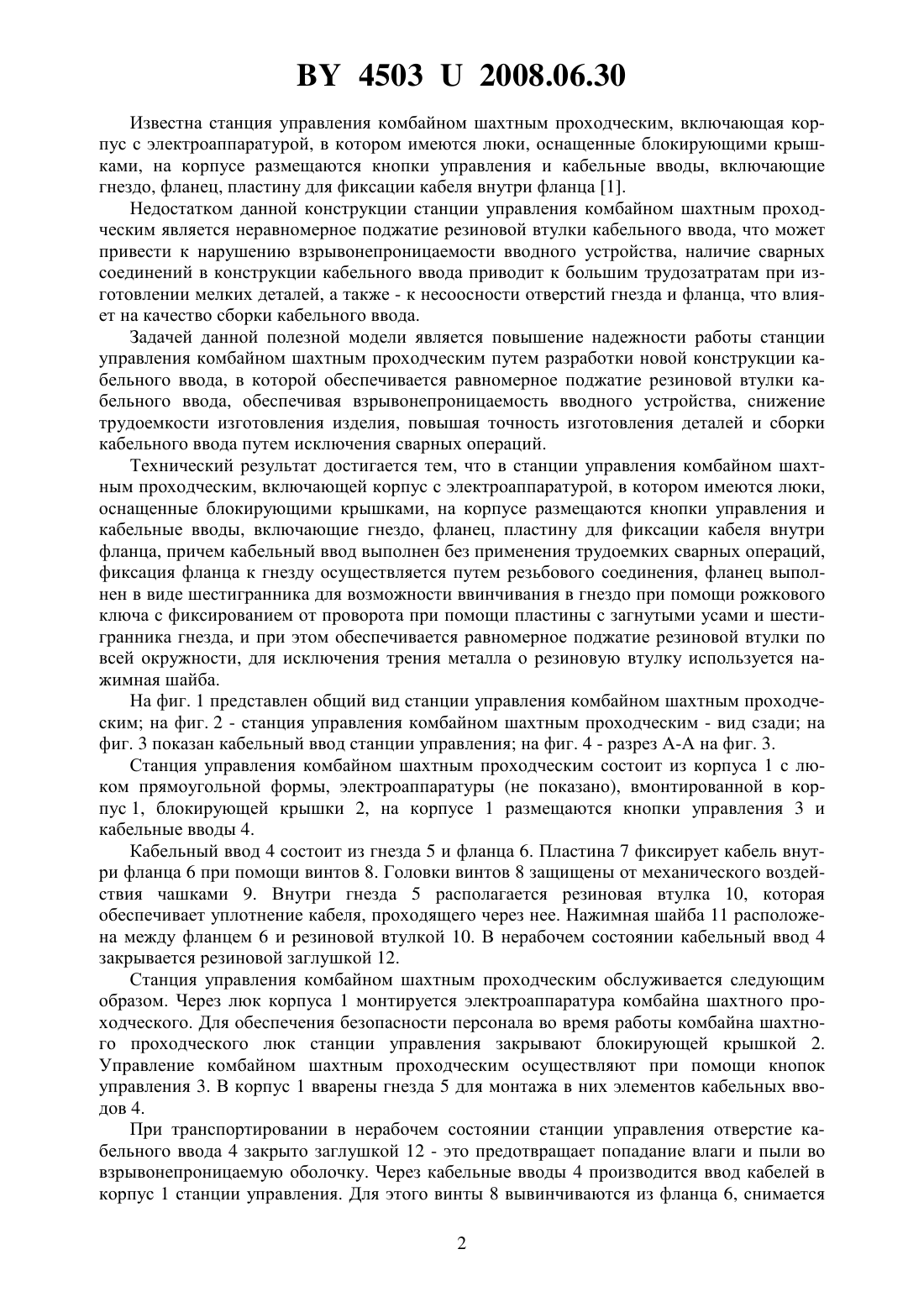

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТАНЦИЯ УПРАВЛЕНИЯ КОМБАЙНОМ ШАХТНЫМ ПРОХОДЧЕСКИМ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Гришков Денис Александрович Дворник Павел Александрович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Станция управления комбайном шахтным проходческим, включающая корпус с электроаппаратурой, в котором имеются люки, оснащенные блокирующими крышками, на корпусе размещаются кнопки управления и кабельные вводы, включающие гнездо, фланец, пластину для фиксации кабеля внутри фланца, отличающаяся тем, что фиксация фланца к гнезду осуществляется путем резьбового соединения, фланец выполнен в виде шестигранника для возможности ввинчивания в гнездо при помощи рожкового ключа с фиксированием от проворота при помощи пластины с загнутыми усами и шестигранника гнезда, и при этом обеспечивается равномерное поджатие резиновой втулки по всей окружности, для исключения трения металла о резиновую втулку используется нажимная шайба, кабельный ввод выполнен без применения трудоемких сварных операций.(56) 1. Лоханин К.А., Грибов В.Ф., Тесленко В.И. и др. Эксплуатация проходческого комбайна ПК-8 М. Изд. 2-е, перераб. и доп. - М. Недра, 1978. - С. 113-133. Фиг. 1 Полезная модель относится к горношахтному оборудованию и может применяться в комбайнах шахтных проходческих при проведении горных выработок при подземных разработках полезных ископаемых. 45032008.06.30 Известна станция управления комбайном шахтным проходческим, включающая корпус с электроаппаратурой, в котором имеются люки, оснащенные блокирующими крышками, на корпусе размещаются кнопки управления и кабельные вводы, включающие гнездо, фланец, пластину для фиксации кабеля внутри фланца 1. Недостатком данной конструкции станции управления комбайном шахтным проходческим является неравномерное поджатие резиновой втулки кабельного ввода, что может привести к нарушению взрывонепроницаемости вводного устройства, наличие сварных соединений в конструкции кабельного ввода приводит к большим трудозатратам при изготовлении мелких деталей, а также - к несоосности отверстий гнезда и фланца, что влияет на качество сборки кабельного ввода. Задачей данной полезной модели является повышение надежности работы станции управления комбайном шахтным проходческим путем разработки новой конструкции кабельного ввода, в которой обеспечивается равномерное поджатие резиновой втулки кабельного ввода, обеспечивая взрывонепроницаемость вводного устройства, снижение трудоемкости изготовления изделия, повышая точность изготовления деталей и сборки кабельного ввода путем исключения сварных операций. Технический результат достигается тем, что в станции управления комбайном шахтным проходческим, включающей корпус с электроаппаратурой, в котором имеются люки,оснащенные блокирующими крышками, на корпусе размещаются кнопки управления и кабельные вводы, включающие гнездо, фланец, пластину для фиксации кабеля внутри фланца, причем кабельный ввод выполнен без применения трудоемких сварных операций,фиксация фланца к гнезду осуществляется путем резьбового соединения, фланец выполнен в виде шестигранника для возможности ввинчивания в гнездо при помощи рожкового ключа с фиксированием от проворота при помощи пластины с загнутыми усами и шестигранника гнезда, и при этом обеспечивается равномерное поджатие резиновой втулки по всей окружности, для исключения трения металла о резиновую втулку используется нажимная шайба. На фиг. 1 представлен общий вид станции управления комбайном шахтным проходческим на фиг. 2 - станция управления комбайном шахтным проходческим - вид сзади на фиг. 3 показан кабельный ввод станции управления на фиг. 4 - разрез А-А на фиг. 3. Станция управления комбайном шахтным проходческим состоит из корпуса 1 с люком прямоугольной формы, электроаппаратуры (не показано), вмонтированной в корпус 1, блокирующей крышки 2, на корпусе 1 размещаются кнопки управления 3 и кабельные вводы 4. Кабельный ввод 4 состоит из гнезда 5 и фланца 6. Пластина 7 фиксирует кабель внутри фланца 6 при помощи винтов 8. Головки винтов 8 защищены от механического воздействия чашками 9. Внутри гнезда 5 располагается резиновая втулка 10, которая обеспечивает уплотнение кабеля, проходящего через нее. Нажимная шайба 11 расположена между фланцем 6 и резиновой втулкой 10. В нерабочем состоянии кабельный ввод 4 закрывается резиновой заглушкой 12. Станция управления комбайном шахтным проходческим обслуживается следующим образом. Через люк корпуса 1 монтируется электроаппаратура комбайна шахтного проходческого. Для обеспечения безопасности персонала во время работы комбайна шахтного проходческого люк станции управления закрывают блокирующей крышкой 2. Управление комбайном шахтным проходческим осуществляют при помощи кнопок управления 3. В корпус 1 вварены гнезда 5 для монтажа в них элементов кабельных вводов 4. При транспортировании в нерабочем состоянии станции управления отверстие кабельного ввода 4 закрыто заглушкой 12 - это предотвращает попадание влаги и пыли во взрывонепроницаемую оболочку. Через кабельные вводы 4 производится ввод кабелей в корпус 1 станции управления. Для этого винты 8 вывинчиваются из фланца 6, снимается 2 45032008.06.30 пластина 7, фланец 6 вывинчивается из гнезда 5. Из гнезда 5 извлекают нажимную шайбу 11, заглушку 12 и резиновую втулку 10. Резиновая втулка 10 подрезается по прорези под необходимый диаметр кабеля (прорези линиями показаны на фиг. 4). В гнездо 5 вкладывают резиновую втулку 10, нажимную шайбу 11 и ввинчивают фланец 6 в гнездо 5 посредством резьбового соединения незначительно, не создавая уплотнения резиновой втулки 10. На данном этапе через отверстие кабельного ввода 4 производится ввод кабеля нужного диаметра в корпус 1 станции управления. Уплотнение кабеля, проходящего через резиновую втулку 10, происходит за счет равномерного поджатия резиновой втулки 10 фланцем 6, путем ввинчивания фланца 6 в гнездо 5 при помощи рожкового ключа соответствующего типоразмера. Нажимная шайба 11 служит для исключения трения металла о резину, так как трение происходит между фланцем 6 и нажимной шайбой 11. Пластиной 7 фиксируют кабель внутри фланца 6 при помощи винтов 8. Головки винтов 8 защищены от механического воздействия чашками 9, закрепленными на пластине 7 при помощи развальцовки. Наличие шестигранника на гнезде 5 и усов на пластине 7 обеспечивает жесткую фиксацию фланца 6. Таким образом, использование данной полезной модели повышает надежность работы станции управления комбайном шахтным проходческим, обеспечивает взрывонепроницаемость вводного устройства станции управления, снижает трудоемкость изготовления изделия, повышая точность изготовления деталей и сборки кабельного ввода. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
