Станция управления комбайном шахтным проходческим
Номер патента: U 4316
Опубликовано: 30.04.2008
Авторы: Дворник Павел Александрович, Прушак Виктор Яковлевич, Гришков Денис Александрович
Текст

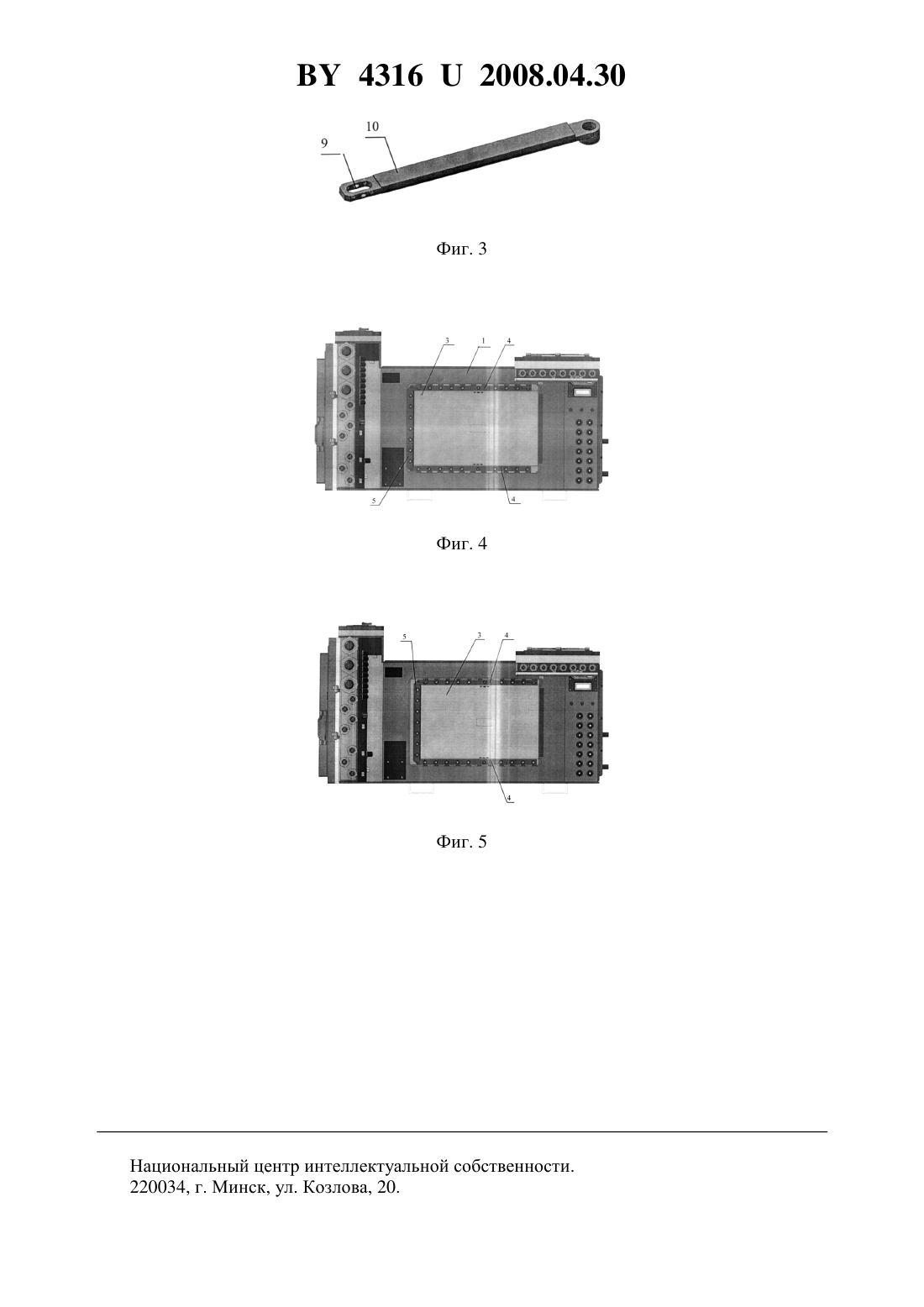

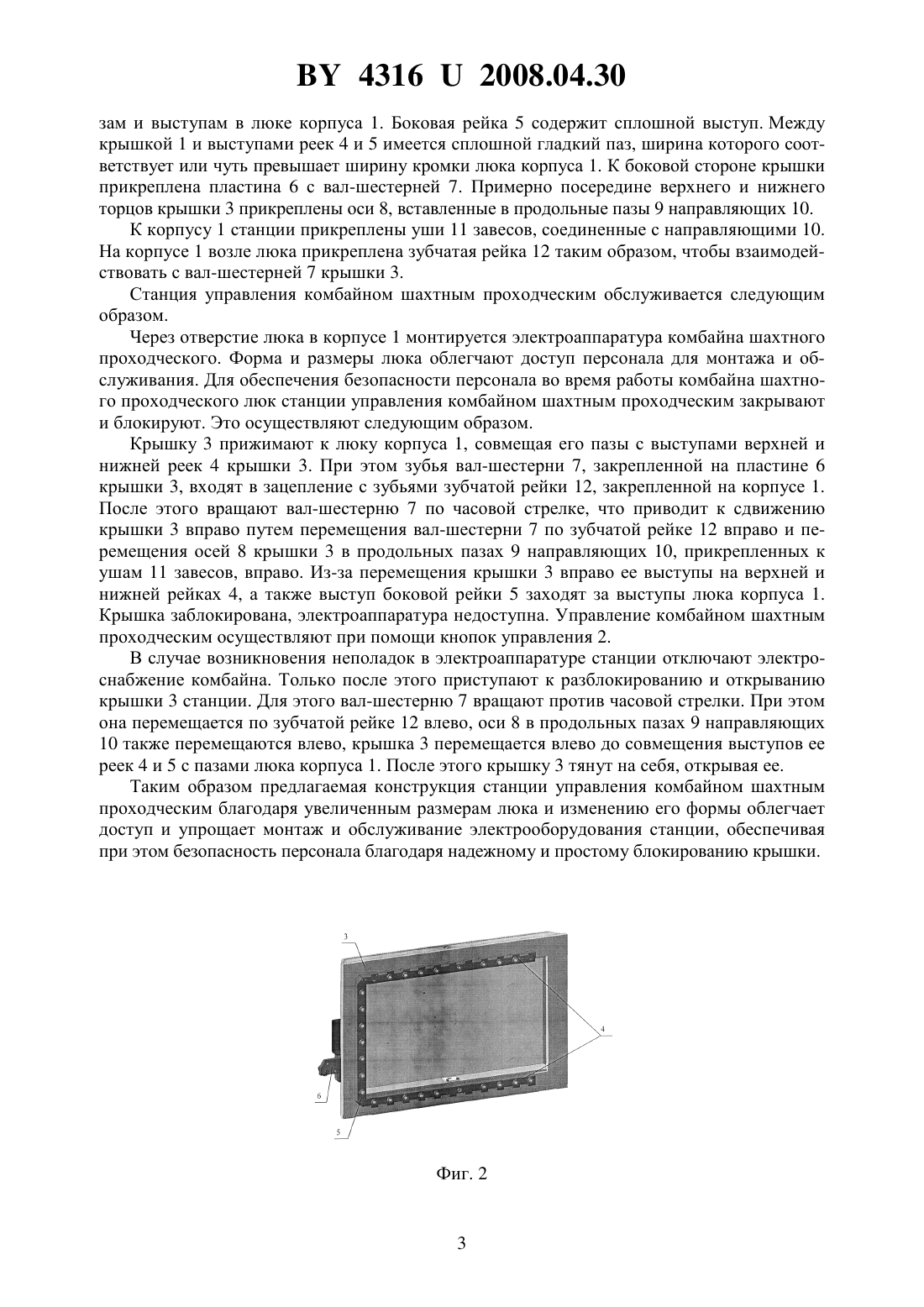

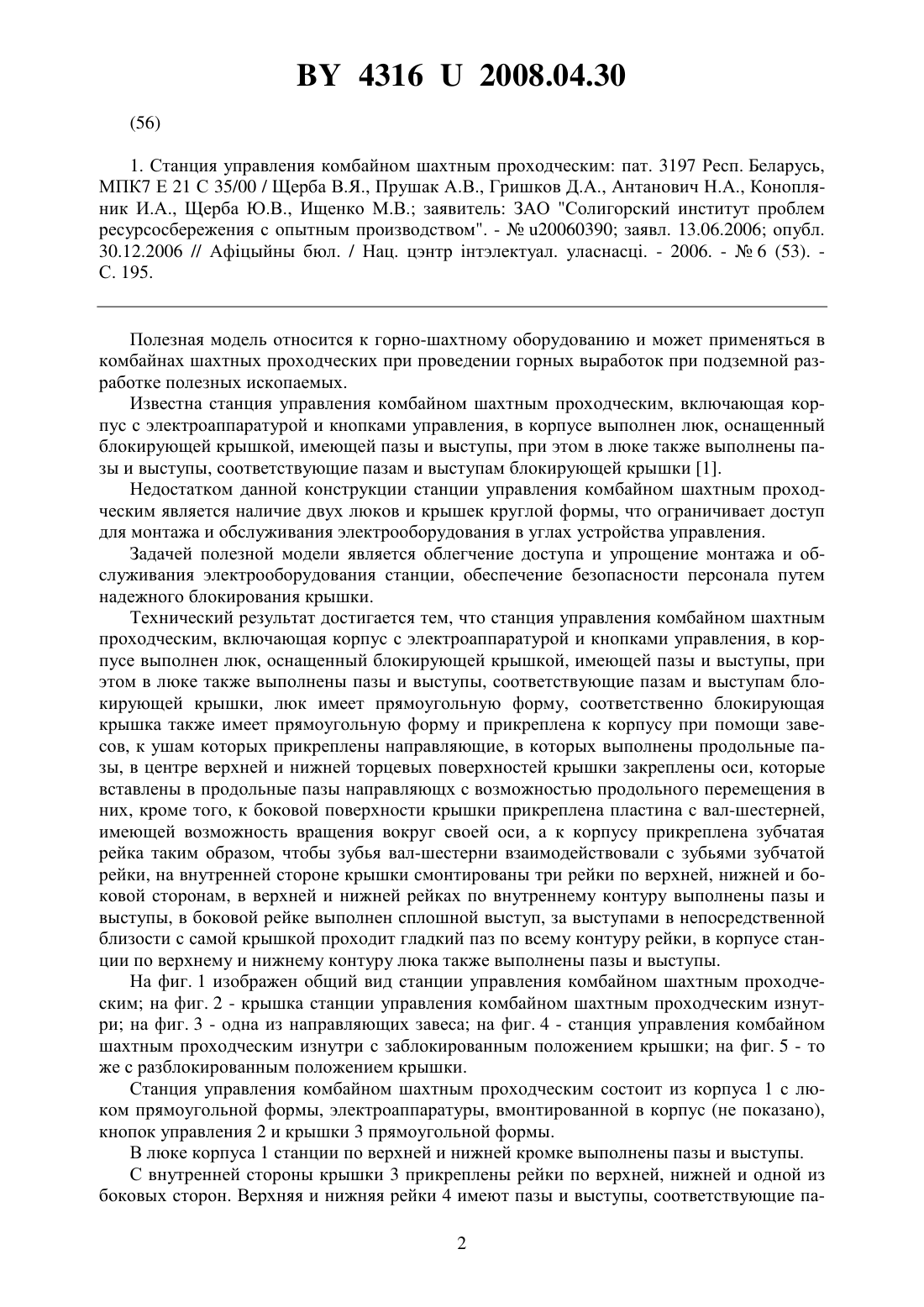

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТАНЦИЯ УПРАВЛЕНИЯ КОМБАЙНОМ ШАХТНЫМ ПРОХОДЧЕСКИМ(71) Заявитель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Гришков Денис Александрович Дворник Павел Александрович(73) Патентообладатель Закрытое акционерное общество Солигорский институт проблем ресурсосбережения с опытным производством(57) Станция управления комбайном шахтным проходческим, включающая корпус с электроаппаратурой и кнопками управления, в корпусе выполнен люк, оснащенный блокирующей крышкой, имеющей пазы и выступы, при этом в люке также выполнены пазы и выступы, соответствующие пазам и выступам блокирующей крышки, отличающаяся тем, что люк имеет прямоугольную форму, соответственно блокирующая крышка также имеет прямоугольную форму и прикреплена к корпусу при помощи завесов, к ушам которых прикреплены направляющие, в которых выполнены продольные пазы, в центре верхней и нижней торцевых поверхностей крышки закреплены оси, которые вставлены в продольные пазы направляющих с возможностью продольного перемещения в них, кроме того, к боковой поверхности крышки прикреплена пластина с вал-шестерней, имеющей возможность вращения вокруг своей оси, а к корпусу прикреплена зубчатая рейка таким образом, чтобы зубья вал-шестерни взаимодействовали с зубьями зубчатой рейки, на внутренней стороне крышки смонтированы три рейки по верхней, нижней и боковой сторонам, в верхней и нижней рейках по внутреннему контуру выполнены пазы и выступы, в боковой рейке выполнен сплошной выступ, за выступами в непосредственной близости с самой крышкой проходит гладкий паз по всему контуру рейки, в корпусе станции по верхнему и нижнему контуру люка также выполнены пазы и выступы.(56) 1. Станция управления комбайном шахтным проходческим пат. 3197 Респ. Беларусь,МПК 7 Е 21 С 35/00 / Щерба В.Я., Прушак А.В., Гришков Д.А., Антанович Н.А., Конопляник И.А., Щерба Ю.В., Ищенко М.В. заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством. -20060390 заявл. 13.06.2006 опубл. 30.12.2006 // Афцыйны бюл. / Нац. цэнтр нтэлектуал. уласнасц. - 2006. -6 (53). С. 195. Полезная модель относится к горно-шахтному оборудованию и может применяться в комбайнах шахтных проходческих при проведении горных выработок при подземной разработке полезных ископаемых. Известна станция управления комбайном шахтным проходческим, включающая корпус с электроаппаратурой и кнопками управления, в корпусе выполнен люк, оснащенный блокирующей крышкой, имеющей пазы и выступы, при этом в люке также выполнены пазы и выступы, соответствующие пазам и выступам блокирующей крышки 1. Недостатком данной конструкции станции управления комбайном шахтным проходческим является наличие двух люков и крышек круглой формы, что ограничивает доступ для монтажа и обслуживания электрооборудования в углах устройства управления. Задачей полезной модели является облегчение доступа и упрощение монтажа и обслуживания электрооборудования станции, обеспечение безопасности персонала путем надежного блокирования крышки. Технический результат достигается тем, что станция управления комбайном шахтным проходческим, включающая корпус с электроаппаратурой и кнопками управления, в корпусе выполнен люк, оснащенный блокирующей крышкой, имеющей пазы и выступы, при этом в люке также выполнены пазы и выступы, соответствующие пазам и выступам блокирующей крышки, люк имеет прямоугольную форму, соответственно блокирующая крышка также имеет прямоугольную форму и прикреплена к корпусу при помощи завесов, к ушам которых прикреплены направляющие, в которых выполнены продольные пазы, в центре верхней и нижней торцевых поверхностей крышки закреплены оси, которые вставлены в продольные пазы направляющх с возможностью продольного перемещения в них, кроме того, к боковой поверхности крышки прикреплена пластина с вал-шестерней,имеющей возможность вращения вокруг своей оси, а к корпусу прикреплена зубчатая рейка таким образом, чтобы зубья вал-шестерни взаимодействовали с зубьями зубчатой рейки, на внутренней стороне крышки смонтированы три рейки по верхней, нижней и боковой сторонам, в верхней и нижней рейках по внутреннему контуру выполнены пазы и выступы, в боковой рейке выполнен сплошной выступ, за выступами в непосредственной близости с самой крышкой проходит гладкий паз по всему контуру рейки, в корпусе станции по верхнему и нижнему контуру люка также выполнены пазы и выступы. На фиг. 1 изображен общий вид станции управления комбайном шахтным проходческим на фиг. 2 - крышка станции управления комбайном шахтным проходческим изнутри на фиг. 3 - одна из направляющих завеса на фиг. 4 - станция управления комбайном шахтным проходческим изнутри с заблокированным положением крышки на фиг. 5 - то же с разблокированным положением крышки. Станция управления комбайном шахтным проходческим состоит из корпуса 1 с люком прямоугольной формы, электроаппаратуры, вмонтированной в корпус (не показано),кнопок управления 2 и крышки 3 прямоугольной формы. В люке корпуса 1 станции по верхней и нижней кромке выполнены пазы и выступы. С внутренней стороны крышки 3 прикреплены рейки по верхней, нижней и одной из боковых сторон. Верхняя и нижняя рейки 4 имеют пазы и выступы, соответствующие па 2 43162008.04.30 зам и выступам в люке корпуса 1. Боковая рейка 5 содержит сплошной выступ. Между крышкой 1 и выступами реек 4 и 5 имеется сплошной гладкий паз, ширина которого соответствует или чуть превышает ширину кромки люка корпуса 1. К боковой стороне крышки прикреплена пластина 6 с вал-шестерней 7. Примерно посередине верхнего и нижнего торцов крышки 3 прикреплены оси 8, вставленные в продольные пазы 9 направляющих 10. К корпусу 1 станции прикреплены уши 11 завесов, соединенные с направляющими 10. На корпусе 1 возле люка прикреплена зубчатая рейка 12 таким образом, чтобы взаимодействовать с вал-шестерней 7 крышки 3. Станция управления комбайном шахтным проходческим обслуживается следующим образом. Через отверстие люка в корпусе 1 монтируется электроаппаратура комбайна шахтного проходческого. Форма и размеры люка облегчают доступ персонала для монтажа и обслуживания. Для обеспечения безопасности персонала во время работы комбайна шахтного проходческого люк станции управления комбайном шахтным проходческим закрывают и блокируют. Это осуществляют следующим образом. Крышку 3 прижимают к люку корпуса 1, совмещая его пазы с выступами верхней и нижней реек 4 крышки 3. При этом зубья вал-шестерни 7, закрепленной на пластине 6 крышки 3, входят в зацепление с зубьями зубчатой рейки 12, закрепленной на корпусе 1. После этого вращают вал-шестерню 7 по часовой стрелке, что приводит к сдвижению крышки 3 вправо путем перемещения вал-шестерни 7 по зубчатой рейке 12 вправо и перемещения осей 8 крышки 3 в продольных пазах 9 направляющих 10, прикрепленных к ушам 11 завесов, вправо. Из-за перемещения крышки 3 вправо ее выступы на верхней и нижней рейках 4, а также выступ боковой рейки 5 заходят за выступы люка корпуса 1. Крышка заблокирована, электроаппаратура недоступна. Управление комбайном шахтным проходческим осуществляют при помощи кнопок управления 2. В случае возникновения неполадок в электроаппаратуре станции отключают электроснабжение комбайна. Только после этого приступают к разблокированию и открыванию крышки 3 станции. Для этого вал-шестерню 7 вращают против часовой стрелки. При этом она перемещается по зубчатой рейке 12 влево, оси 8 в продольных пазах 9 направляющих 10 также перемещаются влево, крышка 3 перемещается влево до совмещения выступов ее реек 4 и 5 с пазами люка корпуса 1. После этого крышку 3 тянут на себя, открывая ее. Таким образом предлагаемая конструкция станции управления комбайном шахтным проходческим благодаря увеличенным размерам люка и изменению его формы облегчает доступ и упрощает монтаж и обслуживание электрооборудования станции, обеспечивая при этом безопасность персонала благодаря надежному и простому блокированию крышки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 4
МПК / Метки
МПК: E21C 35/00
Метки: проходческим, станция, комбайном, шахтным, управления
