Устройство для сорбционной очистки воздуха

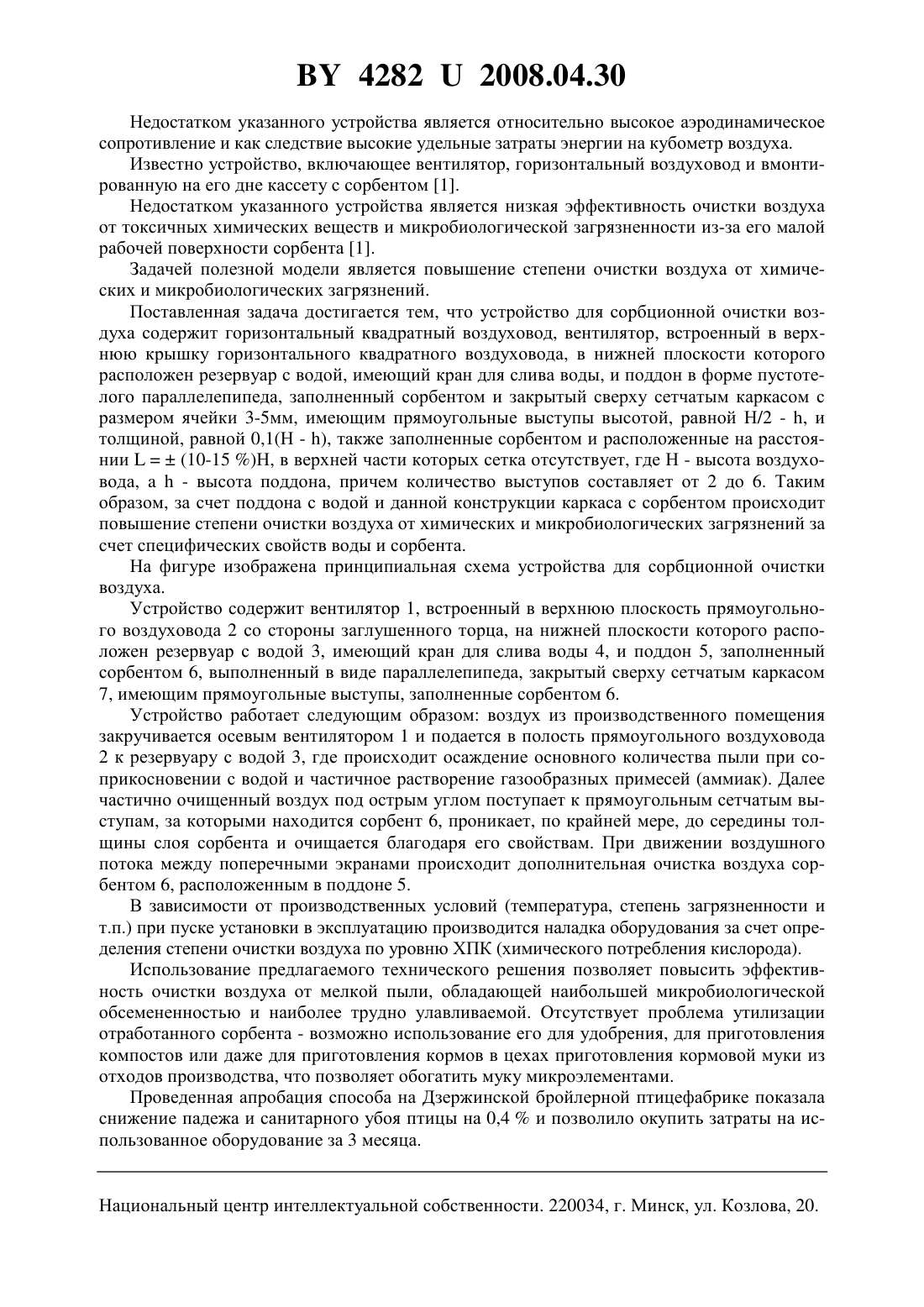

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СОРБЦИОННОЙ ОЧИСТКИ ВОЗДУХА(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Жданович Татьяна Алексеевна Николаенков Александр Иванович Мелещенко Борис Антонович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Устройство для сорбционной очистки воздуха, содержащее вентилятор, горизонтальный квадратный воздуховод, отличающееся тем, что вентилятор встроен в верхнюю крышку квадратного воздуховода, в нижней плоскости которого расположен резервуар с водой, имеющий кран для слива воды, и поддон в форме пустотелого параллелепипеда,заполненный сорбентом и закрытый сверху сетчатым каркасом с размером ячейки 3-5 мм,имеющим прямоугольные выступы высотой, равной Н/2 - , и толщиной, равной 0,1(Н - ),также заполненные сорбентом и расположенные на расстоянии(10-15 )Н, в верхней части которых сетка отсутствует, где Н - высота воздуховода,- высота поддона,причем количество выступов составляет от 2 до 6.(56) 1. Расчет оборудования для воздухообменных процессов Методические указания к практическим заданиям по дисциплине Холодильное и вентиляционное оборудование. БГАТУ, 2001. - С. 18. Полезная модель относится к устройствам для сорбционной очистки воздуха и может найти применение на предприятиях с повышенными требованиями к качеству воздуха по содержанию токсичных веществ и микробиологическому составу, в частности на предприятиях АПК (свинокомплексы, птицефабрики, мясоперерабатывающие предприятия). Известно устройство, включающее вентилятор, вертикальный воздуховод и вмонтированные в нем кассеты с сорбентом 1. 42822008.04.30 Недостатком указанного устройства является относительно высокое аэродинамическое сопротивление и как следствие высокие удельные затраты энергии на кубометр воздуха. Известно устройство, включающее вентилятор, горизонтальный воздуховод и вмонтированную на его дне кассету с сорбентом 1. Недостатком указанного устройства является низкая эффективность очистки воздуха от токсичных химических веществ и микробиологической загрязненности из-за его малой рабочей поверхности сорбента 1. Задачей полезной модели является повышение степени очистки воздуха от химических и микробиологических загрязнений. Поставленная задача достигается тем, что устройство для сорбционной очистки воздуха содержит горизонтальный квадратный воздуховод, вентилятор, встроенный в верхнюю крышку горизонтального квадратного воздуховода, в нижней плоскости которого расположен резервуар с водой, имеющий кран для слива воды, и поддон в форме пустотелого параллелепипеда, заполненный сорбентом и закрытый сверху сетчатым каркасом с размером ячейки 3-5 мм, имеющим прямоугольные выступы высотой, равной Н/2 - , и толщиной, равной 0,1(Н - ), также заполненные сорбентом и расположенные на расстоянии(10-15 )Н, в верхней части которых сетка отсутствует, где Н - высота воздуховода,- высота поддона, причем количество выступов составляет от 2 до 6. Таким образом, за счет поддона с водой и данной конструкции каркаса с сорбентом происходит повышение степени очистки воздуха от химических и микробиологических загрязнений за счет специфических свойств воды и сорбента. На фигуре изображена принципиальная схема устройства для сорбционной очистки воздуха. Устройство содержит вентилятор 1, встроенный в верхнюю плоскость прямоугольного воздуховода 2 со стороны заглушенного торца, на нижней плоскости которого расположен резервуар с водой 3, имеющий кран для слива воды 4, и поддон 5, заполненный сорбентом 6, выполненный в виде параллелепипеда, закрытый сверху сетчатым каркасом 7, имеющим прямоугольные выступы, заполненные сорбентом 6. Устройство работает следующим образом воздух из производственного помещения закручивается осевым вентилятором 1 и подается в полость прямоугольного воздуховода 2 к резервуару с водой 3, где происходит осаждение основного количества пыли при соприкосновении с водой и частичное растворение газообразных примесей (аммиак). Далее частично очищенный воздух под острым углом поступает к прямоугольным сетчатым выступам, за которыми находится сорбент 6, проникает, по крайней мере, до середины толщины слоя сорбента и очищается благодаря его свойствам. При движении воздушного потока между поперечными экранами происходит дополнительная очистка воздуха сорбентом 6, расположенным в поддоне 5. В зависимости от производственных условий (температура, степень загрязненности и т.п.) при пуске установки в эксплуатацию производится наладка оборудования за счет определения степени очистки воздуха по уровню ХПК (химического потребления кислорода). Использование предлагаемого технического решения позволяет повысить эффективность очистки воздуха от мелкой пыли, обладающей наибольшей микробиологической обсемененностью и наиболее трудно улавливаемой. Отсутствует проблема утилизации отработанного сорбента - возможно использование его для удобрения, для приготовления компостов или даже для приготовления кормов в цехах приготовления кормовой муки из отходов производства, что позволяет обогатить муку микроэлементами. Проведенная апробация способа на Дзержинской бройлерной птицефабрике показала снижение падежа и санитарного убоя птицы на 0,4 и позволило окупить затраты на использованное оборудование за 3 месяца. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
