Высевающий аппарат для изготовления биолент

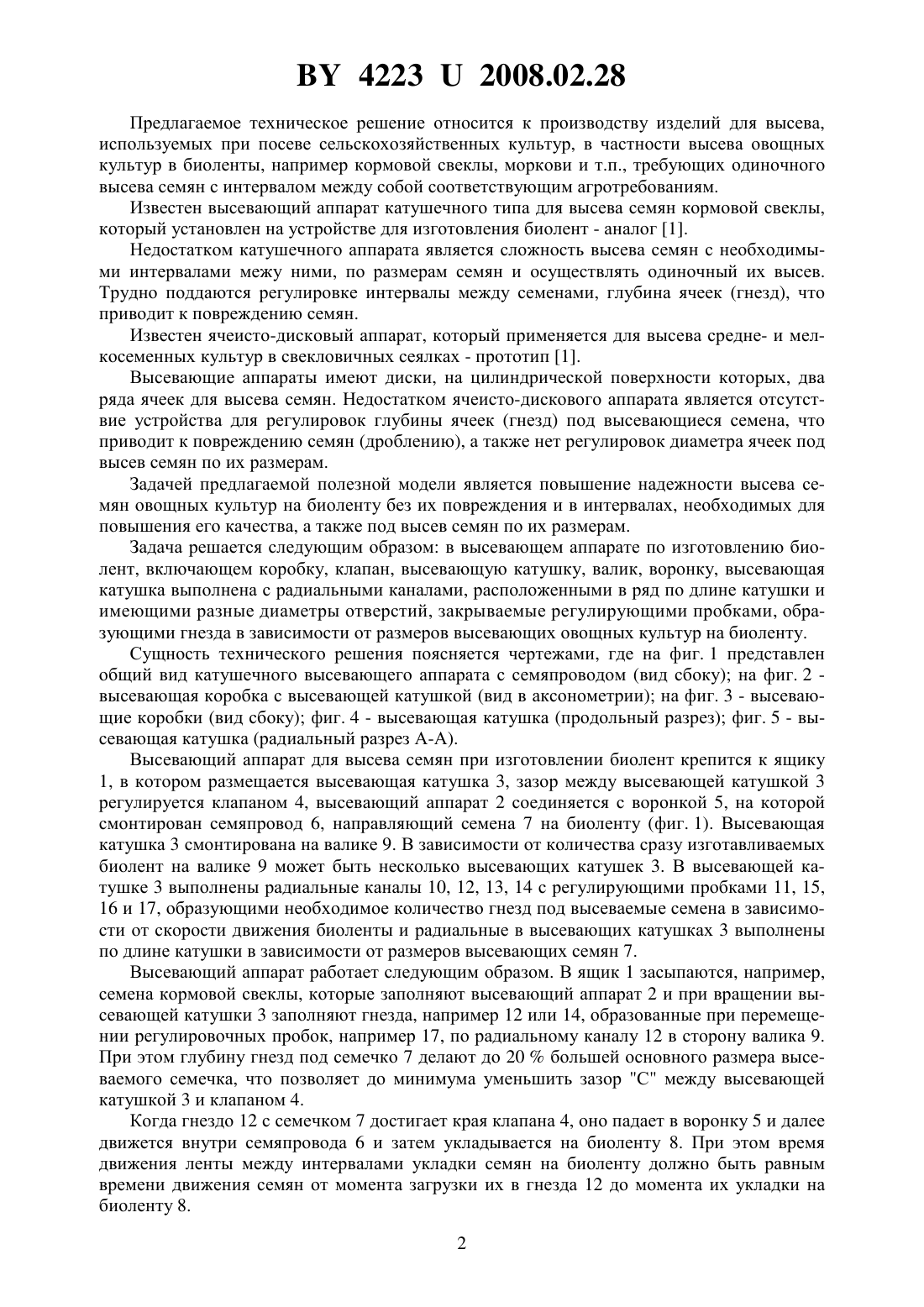

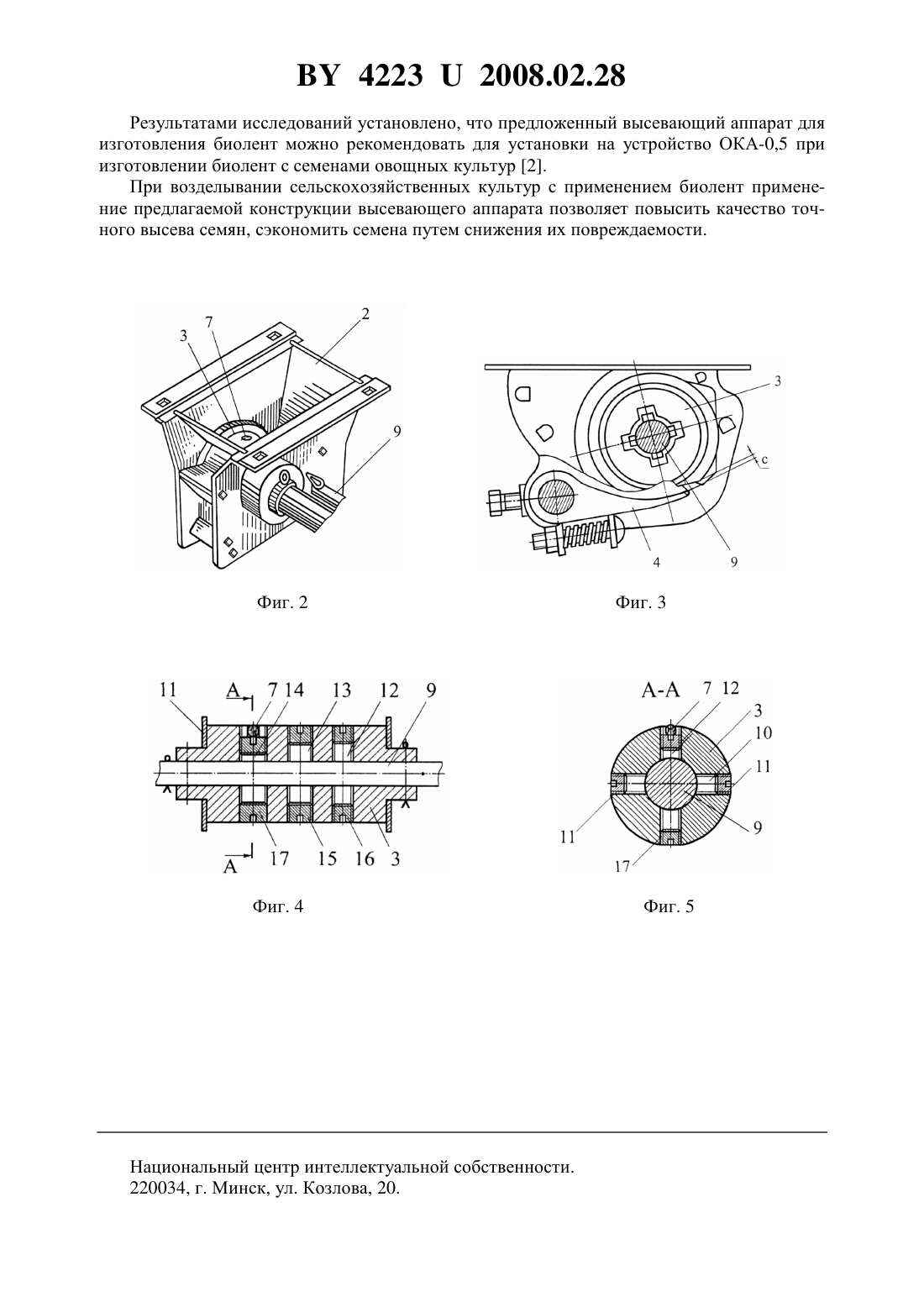

(51) МПК (2006) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ВЫСЕВАЮЩИЙ АППАРАТ ДЛЯ ИЗГОТОВЛЕНИЯ БИОЛЕНТ(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Кондратьев Виктор Николаевич Гурнович Михаил Николаевич(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Высевающий аппарат для изготовления биолент, включающий высевающую коробку,клапан, высевающую катушку, валик, воронку, отличающийся тем, что высевающая катушка выполнена с радиальными каналами, расположенными в ряд по длине катушки и имеющими разные диаметры отверстий закрываемые регулирующими пробками, образующими гнезда в зависимости от размеров высеваемых семян овощных культур на биоленту.(56) 1. Скотников В.А., Кондратьев В.Н. и др. Практикум по сельскохозяйственным машинам. Для с.-х. вузов по специальности механизация сельского хозяйства / Под ред. В.А.Скотникова. - Мн. Ураджай, 1984. - С. 30, рис. 13 а (аналог), рис. 13 в (прототип). 2. Кондратьев В.Н., Райкевич Н.Г. и др. Устройство ОКА-0,5 для изготовления биополотна. - Мн. - С. 13. 42232008.02.28 Предлагаемое техническое решение относится к производству изделий для высева,используемых при посеве сельскохозяйственных культур, в частности высева овощных культур в биоленты, например кормовой свеклы, моркови и т.п., требующих одиночного высева семян с интервалом между собой соответствующим агротребованиям. Известен высевающий аппарат катушечного типа для высева семян кормовой свеклы,который установлен на устройстве для изготовления биолент - аналог 1. Недостатком катушечного аппарата является сложность высева семян с необходимыми интервалами межу ними, по размерам семян и осуществлять одиночный их высев. Трудно поддаются регулировке интервалы между семенами, глубина ячеек (гнезд), что приводит к повреждению семян. Известен ячеисто-дисковый аппарат, который применяется для высева средне- и мелкосеменных культур в свекловичных сеялках - прототип 1. Высевающие аппараты имеют диски, на цилиндрической поверхности которых, два ряда ячеек для высева семян. Недостатком ячеисто-дискового аппарата является отсутствие устройства для регулировок глубины ячеек (гнезд) под высевающиеся семена, что приводит к повреждению семян (дроблению), а также нет регулировок диаметра ячеек под высев семян по их размерам. Задачей предлагаемой полезной модели является повышение надежности высева семян овощных культур на биоленту без их повреждения и в интервалах, необходимых для повышения его качества, а также под высев семян по их размерам. Задача решается следующим образом в высевающем аппарате по изготовлению биолент, включающем коробку, клапан, высевающую катушку, валик, воронку, высевающая катушка выполнена с радиальными каналами, расположенными в ряд по длине катушки и имеющими разные диаметры отверстий, закрываемые регулирующими пробками, образующими гнезда в зависимости от размеров высевающих овощных культур на биоленту. Сущность технического решения поясняется чертежами, где на фиг. 1 представлен общий вид катушечного высевающего аппарата с семяпроводом (вид сбоку) на фиг. 2 высевающая коробка с высевающей катушкой (вид в аксонометрии) на фиг. 3 - высевающие коробки (вид сбоку) фиг. 4 - высевающая катушка (продольный разрез) фиг. 5 - высевающая катушка (радиальный разрез А-А). Высевающий аппарат для высева семян при изготовлении биолент крепится к ящику 1, в котором размещается высевающая катушка 3, зазор между высевающей катушкой 3 регулируется клапаном 4, высевающий аппарат 2 соединяется с воронкой 5, на которой смонтирован семяпровод 6, направляющий семена 7 на биоленту (фиг. 1). Высевающая катушка 3 смонтирована на валике 9. В зависимости от количества сразу изготавливаемых биолент на валике 9 может быть несколько высевающих катушек 3. В высевающей катушке 3 выполнены радиальные каналы 10, 12, 13, 14 с регулирующими пробками 11, 15,16 и 17, образующими необходимое количество гнезд под высеваемые семена в зависимости от скорости движения биоленты и радиальные в высевающих катушках 3 выполнены по длине катушки в зависимости от размеров высевающих семян 7. Высевающий аппарат работает следующим образом. В ящик 1 засыпаются, например,семена кормовой свеклы, которые заполняют высевающий аппарат 2 и при вращении высевающей катушки 3 заполняют гнезда, например 12 или 14, образованные при перемещении регулировочных пробок, например 17, по радиальному каналу 12 в сторону валика 9. При этом глубину гнезд под семечко 7 делают до 20 большей основного размера высеваемого семечка, что позволяет до минимума уменьшить зазор С между высевающей катушкой 3 и клапаном 4. Когда гнездо 12 с семечком 7 достигает края клапана 4, оно падает в воронку 5 и далее движется внутри семяпровода 6 и затем укладывается на биоленту 8. При этом время движения ленты между интервалами укладки семян на биоленту должно быть равным времени движения семян от момента загрузки их в гнезда 12 до момента их укладки на биоленту 8. 2 42232008.02.28 Результатами исследований установлено, что предложенный высевающий аппарат для изготовления биолент можно рекомендовать для установки на устройство ОКА-0,5 при изготовлении биолент с семенами овощных культур 2. При возделывании сельскохозяйственных культур с применением биолент применение предлагаемой конструкции высевающего аппарата позволяет повысить качество точного высева семян, сэкономить семена путем снижения их повреждаемости. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
