Грунтовый анкер

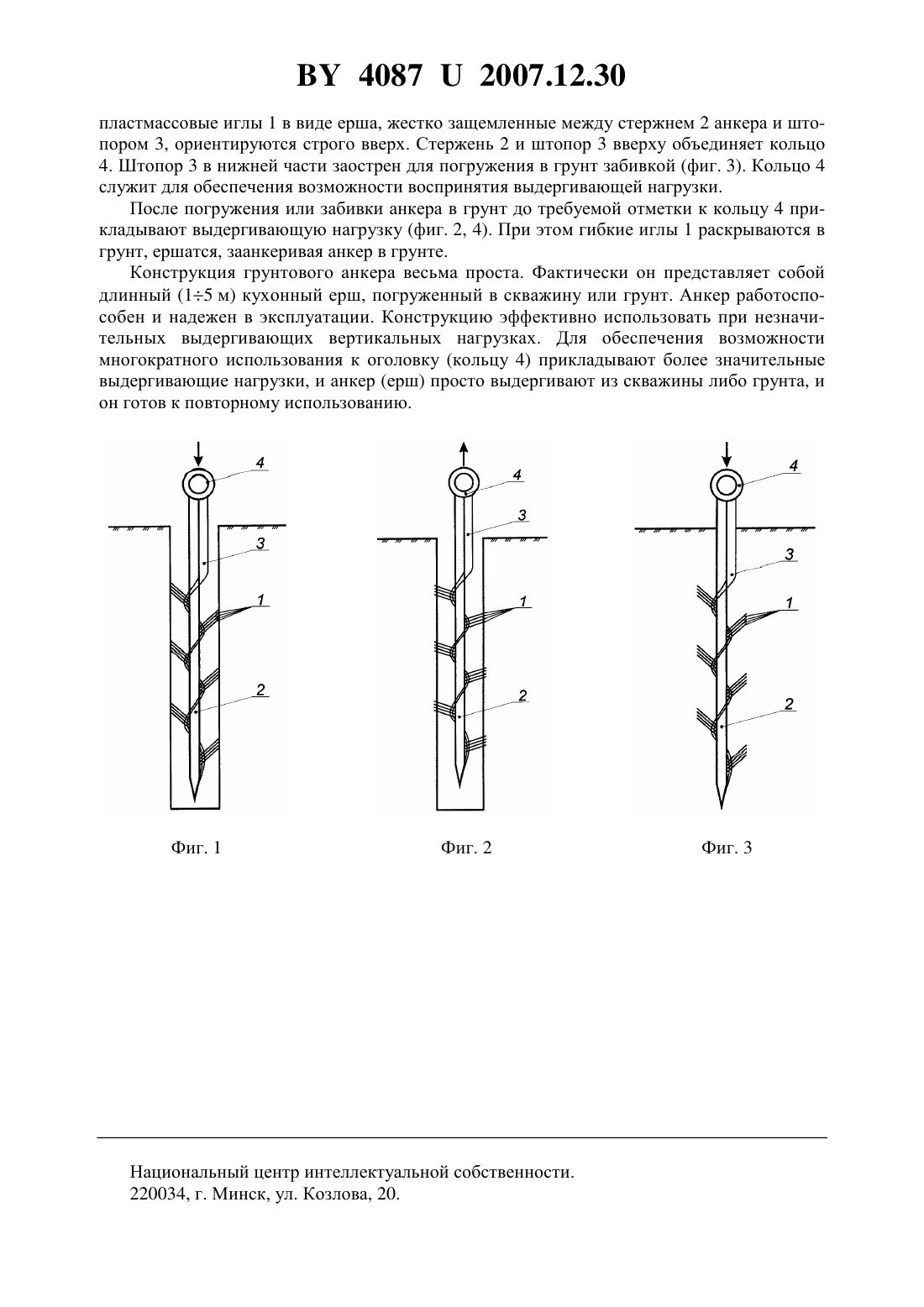

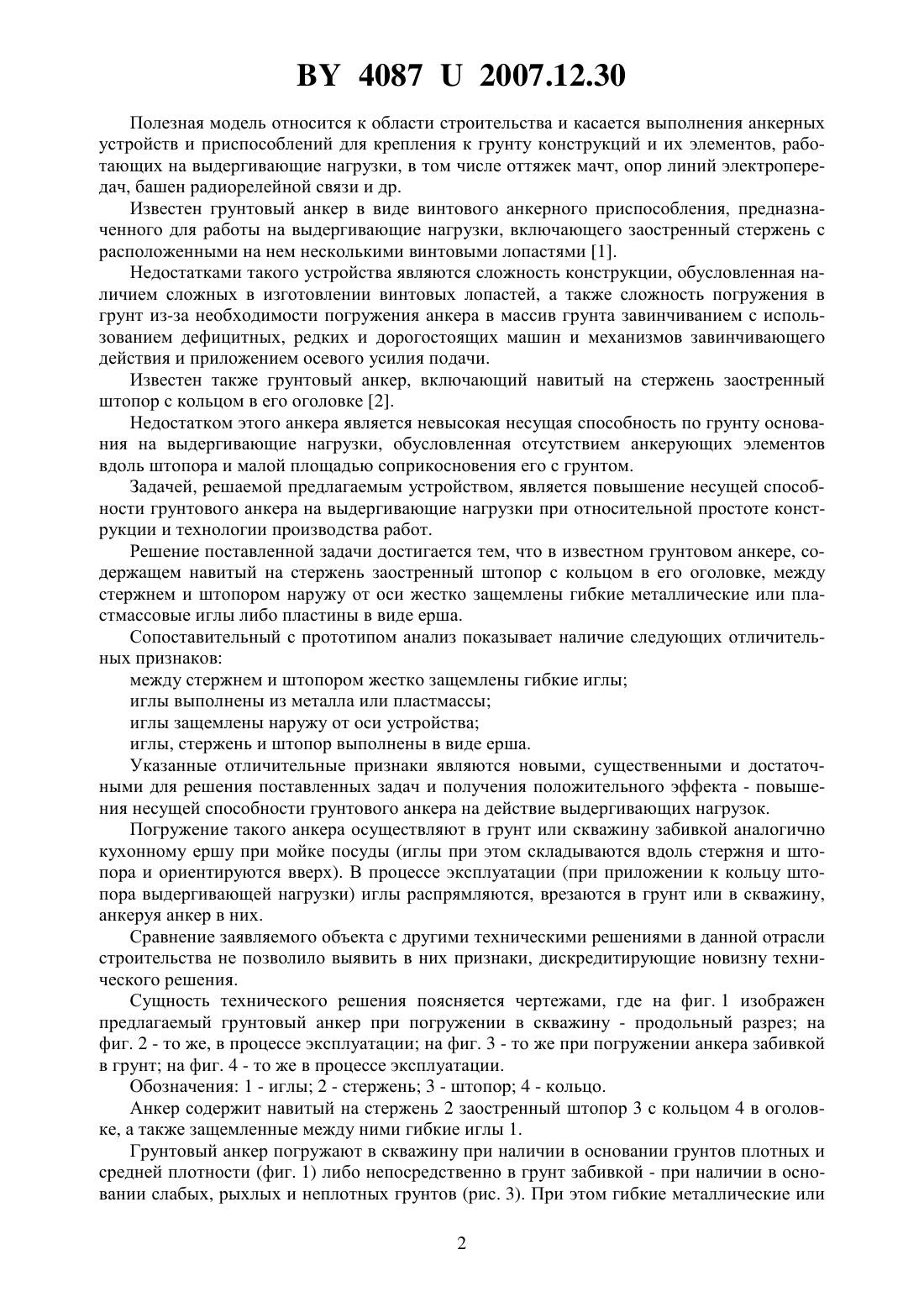

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Пойта Птр Степанович Чернюк Владимир Петрович Лукша Владимир Валентинович Акулич Ярослав Антонович(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Грунтовый анкер, включающий навитый на стержень заостренный штопор с кольцом в его оголовке, отличающийся тем, что между стержнем и штопором наружу от оси жестко защемлены гибкие металлические или пластмассовые иглы либо пластины в виде ерша.(56) 1. Чернюк В.П., Пчелин В.Н., Черноиван В.Н. Винтовые сваи и анкеры в строительстве. - Мн. Ураджай, 1993. - С. 9. 2. Спиридонов В.В., Пчелин В.Н., Чернюк В.П. Конструкции анкерных устройств и приспособлений с опорными лопастями. Обзорная информация. Вып. 5. Сер. Механизация строительства. - М. Информнефтегазстрой, 1983. - С. 70, рис. 2.2 (прототип). 40872007.12.30 Полезная модель относится к области строительства и касается выполнения анкерных устройств и приспособлений для крепления к грунту конструкций и их элементов, работающих на выдергивающие нагрузки, в том числе оттяжек мачт, опор линий электропередач, башен радиорелейной связи и др. Известен грунтовый анкер в виде винтового анкерного приспособления, предназначенного для работы на выдергивающие нагрузки, включающего заостренный стержень с расположенными на нем несколькими винтовыми лопастями 1. Недостатками такого устройства являются сложность конструкции, обусловленная наличием сложных в изготовлении винтовых лопастей, а также сложность погружения в грунт из-за необходимости погружения анкера в массив грунта завинчиванием с использованием дефицитных, редких и дорогостоящих машин и механизмов завинчивающего действия и приложением осевого усилия подачи. Известен также грунтовый анкер, включающий навитый на стержень заостренный штопор с кольцом в его оголовке 2. Недостатком этого анкера является невысокая несущая способность по грунту основания на выдергивающие нагрузки, обусловленная отсутствием анкерующих элементов вдоль штопора и малой площадью соприкосновения его с грунтом. Задачей, решаемой предлагаемым устройством, является повышение несущей способности грунтового анкера на выдергивающие нагрузки при относительной простоте конструкции и технологии производства работ. Решение поставленной задачи достигается тем, что в известном грунтовом анкере, содержащем навитый на стержень заостренный штопор с кольцом в его оголовке, между стержнем и штопором наружу от оси жестко защемлены гибкие металлические или пластмассовые иглы либо пластины в виде ерша. Сопоставительный с прототипом анализ показывает наличие следующих отличительных признаков между стержнем и штопором жестко защемлены гибкие иглы иглы выполнены из металла или пластмассы иглы защемлены наружу от оси устройства иглы, стержень и штопор выполнены в виде ерша. Указанные отличительные признаки являются новыми, существенными и достаточными для решения поставленных задач и получения положительного эффекта - повышения несущей способности грунтового анкера на действие выдергивающих нагрузок. Погружение такого анкера осуществляют в грунт или скважину забивкой аналогично кухонному ершу при мойке посуды (иглы при этом складываются вдоль стержня и штопора и ориентируются вверх). В процессе эксплуатации (при приложении к кольцу штопора выдергивающей нагрузки) иглы распрямляются, врезаются в грунт или в скважину,анкеруя анкер в них. Сравнение заявляемого объекта с другими техническими решениями в данной отрасли строительства не позволило выявить в них признаки, дискредитирующие новизну технического решения. Сущность технического решения поясняется чертежами, где на фиг. 1 изображен предлагаемый грунтовый анкер при погружении в скважину - продольный разрез на фиг. 2 - то же, в процессе эксплуатации на фиг. 3 - то же при погружении анкера забивкой в грунт на фиг. 4 - то же в процессе эксплуатации. Обозначения 1 - иглы 2 - стержень 3 - штопор 4 - кольцо. Анкер содержит навитый на стержень 2 заостренный штопор 3 с кольцом 4 в оголовке, а также защемленные между ними гибкие иглы 1. Грунтовый анкер погружают в скважину при наличии в основании грунтов плотных и средней плотности (фиг. 1) либо непосредственно в грунт забивкой - при наличии в основании слабых, рыхлых и неплотных грунтов (рис. 3). При этом гибкие металлические или 2 40872007.12.30 пластмассовые иглы 1 в виде ерша, жестко защемленные между стержнем 2 анкера и штопором 3, ориентируются строго вверх. Стержень 2 и штопор 3 вверху объединяет кольцо 4. Штопор 3 в нижней части заострен для погружения в грунт забивкой (фиг. 3). Кольцо 4 служит для обеспечения возможности воспринятия выдергивающей нагрузки. После погружения или забивки анкера в грунт до требуемой отметки к кольцу 4 прикладывают выдергивающую нагрузку (фиг. 2, 4). При этом гибкие иглы 1 раскрываются в грунт, ершатся, заанкеривая анкер в грунте. Конструкция грунтового анкера весьма проста. Фактически он представляет собой длинный (15 м) кухонный ерш, погруженный в скважину или грунт. Анкер работоспособен и надежен в эксплуатации. Конструкцию эффективно использовать при незначительных выдергивающих вертикальных нагрузках. Для обеспечения возможности многократного использования к оголовку (кольцу 4) прикладывают более значительные выдергивающие нагрузки, и анкер (ерш) просто выдергивают из скважины либо грунта, и он готов к повторному использованию. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
