Анкер для крепления горных выработок

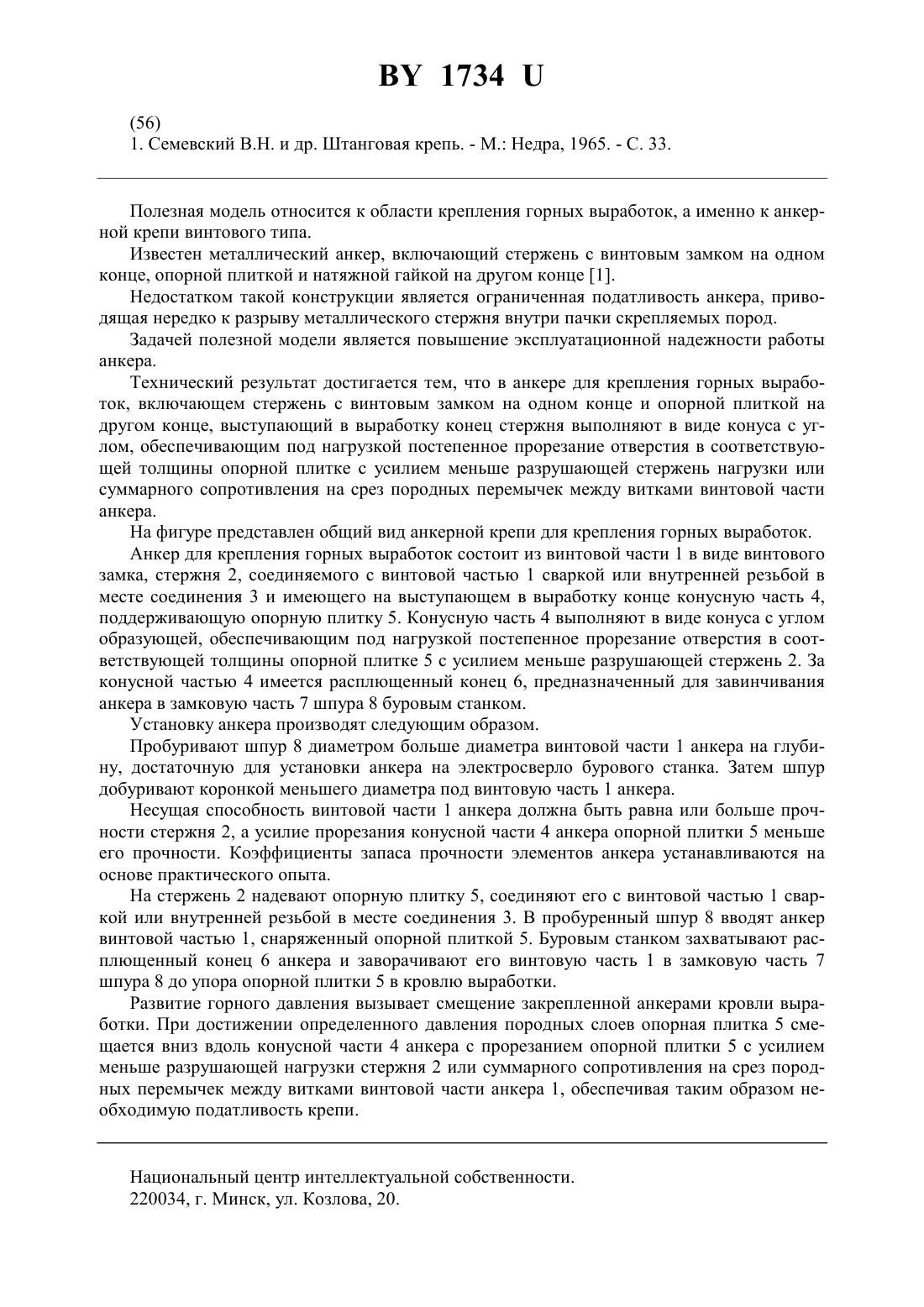

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ АНКЕР ДЛЯ КРЕПЛЕНИЯ ГОРНЫХ ВЫРАБОТОК(71) Заявитель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(72) Авторы Прушак Виктор Яковлевич Щерба Владимир Яковлевич Николаев Юрий Николаевич Гринкевич Олег Георгиевич Губанов Вячеслав Андреевич(73) Патентообладатель ЗАО Солигорский институт проблем ресурсосбережения с опытным производством(57) Анкер для крепления горных выработок, включающий стержень с винтовым замком на одном конце и опорной плиткой на другом конце, отличающийся тем, что выступающий в выработку конец стержня выполняют в виде конуса с углом, обеспечивающим под нагрузкой постепенное прорезание отверстия в соответствующей толщины опорной плитке с усилием меньше разрушающей стержень нагрузки или суммарного сопротивления на срез породных перемычек между витками винтовой части анкера.(56) 1. Семевский В.Н. и др. Штанговая крепь. - . Недра, 1965. - С. 33. Полезная модель относится к области крепления горных выработок, а именно к анкерной крепи винтового типа. Известен металлический анкер, включающий стержень с винтовым замком на одном конце, опорной плиткой и натяжной гайкой на другом конце 1. Недостатком такой конструкции является ограниченная податливость анкера, приводящая нередко к разрыву металлического стержня внутри пачки скрепляемых пород. Задачей полезной модели является повышение эксплуатационной надежности работы анкера. Технический результат достигается тем, что в анкере для крепления горных выработок, включающем стержень с винтовым замком на одном конце и опорной плиткой на другом конце, выступающий в выработку конец стержня выполняют в виде конуса с углом, обеспечивающим под нагрузкой постепенное прорезание отверстия в соответствующей толщины опорной плитке с усилием меньше разрушающей стержень нагрузки или суммарного сопротивления на срез породных перемычек между витками винтовой части анкера. На фигуре представлен общий вид анкерной крепи для крепления горных выработок. Анкер для крепления горных выработок состоит из винтовой части 1 в виде винтового замка, стержня 2, соединяемого с винтовой частью 1 сваркой или внутренней резьбой в месте соединения 3 и имеющего на выступающем в выработку конце конусную часть 4,поддерживающую опорную плитку 5. Конусную часть 4 выполняют в виде конуса с углом образующей, обеспечивающим под нагрузкой постепенное прорезание отверстия в соответствующей толщины опорной плитке 5 с усилием меньше разрушающей стержень 2. За конусной частью 4 имеется расплющенный конец 6, предназначенный для завинчивания анкера в замковую часть 7 шпура 8 буровым станком. Установку анкера производят следующим образом. Пробуривают шпур 8 диаметром больше диаметра винтовой части 1 анкера на глубину, достаточную для установки анкера на электросверло бурового станка. Затем шпур добуривают коронкой меньшего диаметра под винтовую часть 1 анкера. Несущая способность винтовой части 1 анкера должна быть равна или больше прочности стержня 2, а усилие прорезания конусной части 4 анкера опорной плитки 5 меньше его прочности. Коэффициенты запаса прочности элементов анкера устанавливаются на основе практического опыта. На стержень 2 надевают опорную плитку 5, соединяют его с винтовой частью 1 сваркой или внутренней резьбой в месте соединения 3. В пробуренный шпур 8 вводят анкер винтовой частью 1, снаряженный опорной плиткой 5. Буровым станком захватывают расплющенный конец 6 анкера и заворачивают его винтовую часть 1 в замковую часть 7 шпура 8 до упора опорной плитки 5 в кровлю выработки. Развитие горного давления вызывает смещение закрепленной анкерами кровли выработки. При достижении определенного давления породных слоев опорная плитка 5 смещается вниз вдоль конусной части 4 анкера с прорезанием опорной плитки 5 с усилием меньше разрушающей нагрузки стержня 2 или суммарного сопротивления на срез породных перемычек между витками винтовой части анкера 1, обеспечивая таким образом необходимую податливость крепи. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 2
