Устройство для исследования тактильной и болевой чувствительности

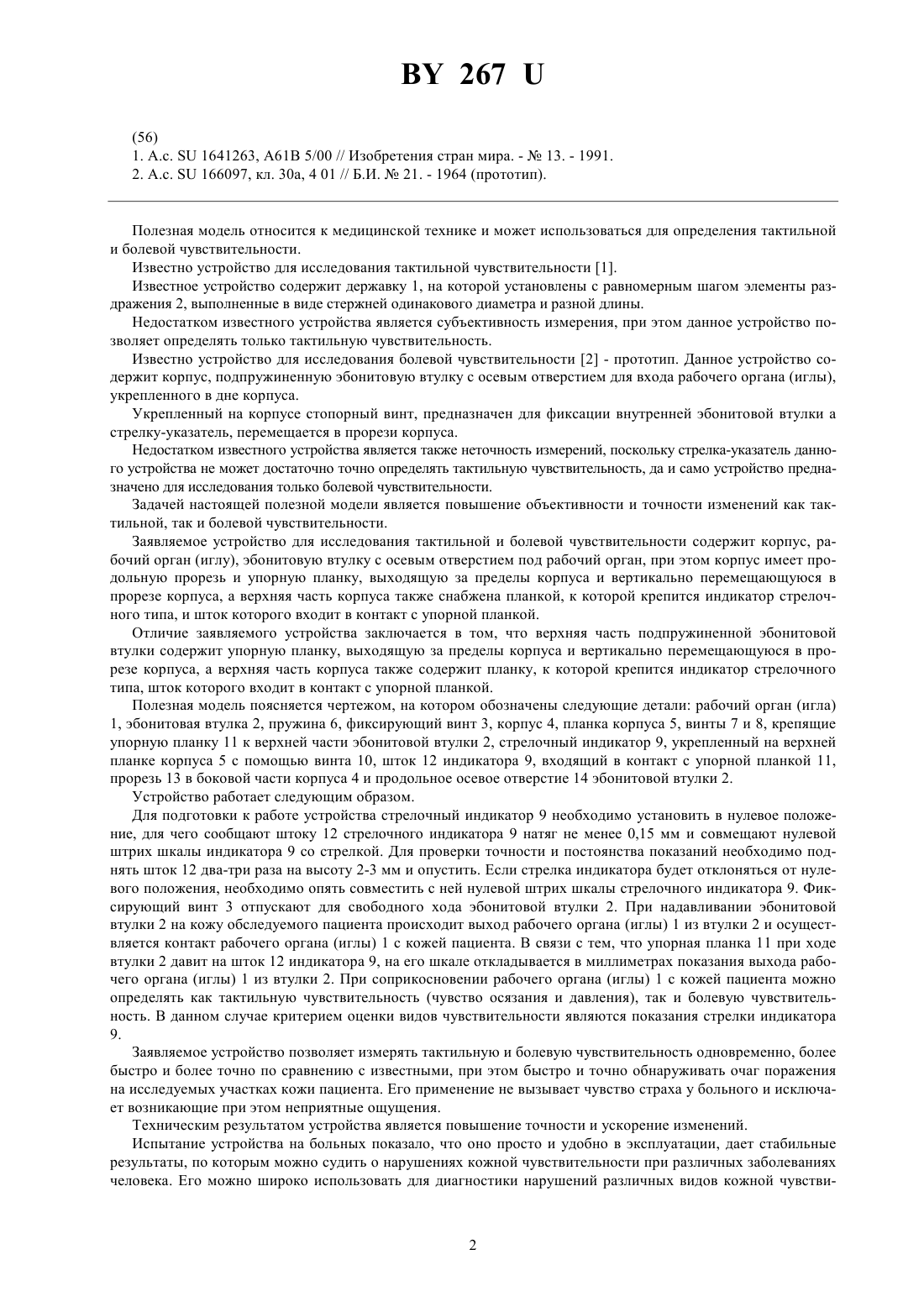

(12) ГОСУДАРСТВЕННЫЙ ПАТЕНТНЫЙ КОМИТЕТ РЕСПУБЛИКИ БЕЛАРУСЬ УСТРОЙСТВО ДЛЯ ИССЛЕДОВАНИЯ ТАКТИЛЬНОЙ И БОЛЕВОЙ ЧУВСТВИТЕЛЬНОСТИ(73) Патентообладатель Белорусский научноисследовательский санитарно-гигиенический институт(57) Устройство для исследования тактильной и болевой чувствительности, содержащее корпус с боковой вертикальной прорезью, подпружиненную втулку с продольным осевым сквозным отверстием и смежный рабочий орган, прикрепленный внутри корпуса к нижнему основанию его верхней планки и входящий в продольное осевое отверстие втулки, а также винт, фиксирующий ее положение, отличающееся тем, что верхняя часть втулки содержит упорную планку, выходящую за пределы корпуса с возможностью ее применения в его боковой вертикальной прорези, а к верхней планке корпуса прикреплен индикатор стрелочного типа,шток которого входит в упор с планкой втулки. Полезная модель относится к медицинской технике и может использоваться для определения тактильной и болевой чувствительности. Известно устройство для исследования тактильной чувствительности 1. Известное устройство содержит державку 1, на которой установлены с равномерным шагом элементы раздражения 2, выполненные в виде стержней одинакового диаметра и разной длины. Недостатком известного устройства является субъективность измерения, при этом данное устройство позволяет определять только тактильную чувствительность. Известно устройство для исследования болевой чувствительности 2 - прототип. Данное устройство содержит корпус, подпружиненную эбонитовую втулку с осевым отверстием для входа рабочего органа (иглы),укрепленного в дне корпуса. Укрепленный на корпусе стопорный винт, предназначен для фиксации внутренней эбонитовой втулки а стрелку-указатель, перемещается в прорези корпуса. Недостатком известного устройства является также неточность измерений, поскольку стрелка-указатель данного устройства не может достаточно точно определять тактильную чувствительность, да и само устройство предназначено для исследования только болевой чувствительности. Задачей настоящей полезной модели является повышение объективности и точности изменений как тактильной, так и болевой чувствительности. Заявляемое устройство для исследования тактильной и болевой чувствительности содержит корпус, рабочий орган (иглу), эбонитовую втулку с осевым отверстием под рабочий орган, при этом корпус имеет продольную прорезь и упорную планку, выходящую за пределы корпуса и вертикально перемещающуюся в прорезе корпуса, а верхняя часть корпуса также снабжена планкой, к которой крепится индикатор стрелочного типа, и шток которого входит в контакт с упорной планкой. Отличие заявляемого устройства заключается в том, что верхняя часть подпружиненной эбонитовой втулки содержит упорную планку, выходящую за пределы корпуса и вертикально перемещающуюся в прорезе корпуса, а верхняя часть корпуса также содержит планку, к которой крепится индикатор стрелочного типа, шток которого входит в контакт с упорной планкой. Полезная модель поясняется чертежом, на котором обозначены следующие детали рабочий орган (игла) 1, эбонитовая втулка 2, пружина 6, фиксирующий винт 3, корпус 4, планка корпуса 5, винты 7 и 8, крепящие упорную планку 11 к верхней части эбонитовой втулки 2, стрелочный индикатор 9, укрепленный на верхней планке корпуса 5 с помощью винта 10, шток 12 индикатора 9, входящий в контакт с упорной планкой 11,прорезь 13 в боковой части корпуса 4 и продольное осевое отверстие 14 эбонитовой втулки 2. Устройство работает следующим образом. Для подготовки к работе устройства стрелочный индикатор 9 необходимо установить в нулевое положение, для чего сообщают штоку 12 стрелочного индикатора 9 натяг не менее 0,15 мм и совмещают нулевой штрих шкалы индикатора 9 со стрелкой. Для проверки точности и постоянства показаний необходимо поднять шток 12 два-три раза на высоту 2-3 мм и опустить. Если стрелка индикатора будет отклоняться от нулевого положения, необходимо опять совместить с ней нулевой штрих шкалы стрелочного индикатора 9. Фиксирующий винт 3 отпускают для свободного хода эбонитовой втулки 2. При надавливании эбонитовой втулки 2 на кожу обследуемого пациента происходит выход рабочего органа (иглы) 1 из втулки 2 и осуществляется контакт рабочего органа (иглы) 1 с кожей пациента. В связи с тем, что упорная планка 11 при ходе втулки 2 давит на шток 12 индикатора 9, на его шкале откладывается в миллиметрах показания выхода рабочего органа (иглы) 1 из втулки 2. При соприкосновении рабочего органа (иглы) 1 с кожей пациента можно определять как тактильную чувствительность (чувство осязания и давления), так и болевую чувствительность. В данном случае критерием оценки видов чувствительности являются показания стрелки индикатора 9. Заявляемое устройство позволяет измерять тактильную и болевую чувствительность одновременно, более быстро и более точно по сравнению с известными, при этом быстро и точно обнаруживать очаг поражения на исследуемых участках кожи пациента. Его применение не вызывает чувство страха у больного и исключает возникающие при этом неприятные ощущения. Техническим результатом устройства является повышение точности и ускорение изменений. Испытание устройства на больных показало, что оно просто и удобно в эксплуатации, дает стабильные результаты, по которым можно судить о нарушениях кожной чувствительности при различных заболеваниях человека. Его можно широко использовать для диагностики нарушений различных видов кожной чувстви 2 267 тельности в практической работе врачей невропатологов, дерматологов, терапевтов и других как в условиях поликлиники, так и в стационаре. Государственный патентный комитет Республики Беларусь. 220072, г. Минск, проспект Ф. Скорины, 66.
