Стекловолокнистые обои

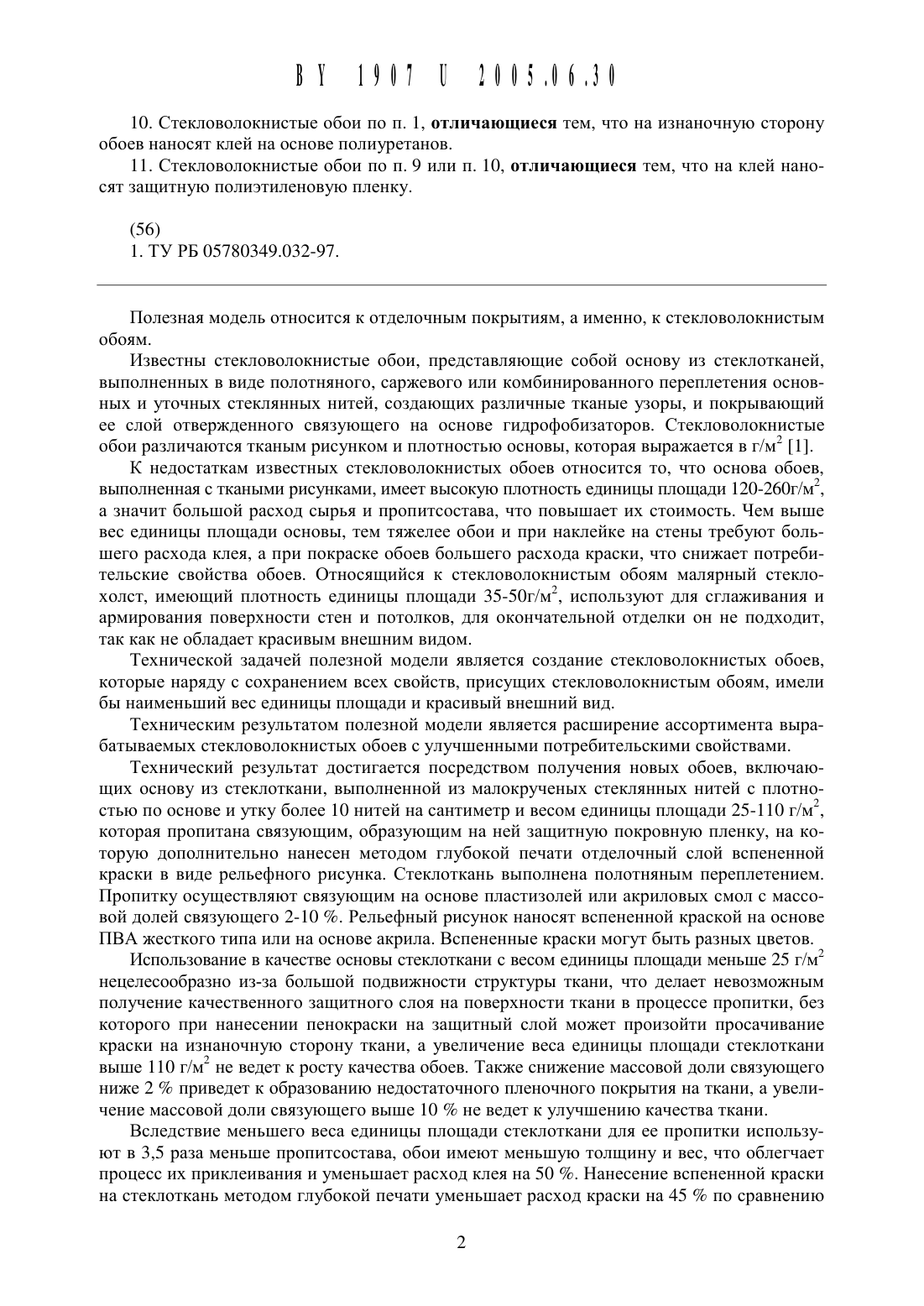

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИК 46)2005.06.30(72) Авторы Лозакович Игорь Сергеевич Никитина Елена Юрьевна Ругаева Татьяна Юльяновна (ВУ)(73) Патентообладатель Открытое акционерное общество Полоцк-Стекловолокно1. Стекловолокнистые обои, состоящие из основы, которая выполнена из стеклоткани и пропитана связующим, образующим на ней защитную покровную пленку, отличающиеся тем, что стеклоткань вь 1 полнена из малокрученых стеклянных нитей с плотностью по основе и утку более 10 нитей на сантиметр и весом единицы площади 25-110 г/м 2, и на нее поверх покровной пленки из связующего дополнительно нанесен методом глубокой печати отделочный слой вспененной краски в виде рельефного рисунка.2. Стекловолокнистые обои по п. 1, отличающиеся тем, что стеклоткань выполнена полотняным переплетением.3. Стекловолокнистые обои по п. 1, отличающиеся тем, что пропитку основы осуществляют связующим на основе пластизолей.4. Стекловолокнистые обои по п. 1, отличающиеся тем, что пропитку основы осуществляют связующим на основе акриловых смол.5. Стекловолокнистые обои по п. 1, отличающиеся тем, что массовая доля связующего на ткани составляет 2-10 .6. Стекловолокнистые обои по п. 1, отличающиеся тем, что отделку основы осуществляют вспененной краской на основе ПВА.7. Стекловолокнистые обои по п. 1, отличающиеся тем, что отделку основы осуществляют вспененной краской на основе акрила.8. Стекловолокнистые обои по п. 1, отличающиеся тем, что на изнаночную сторону обоев наносят сухой водорастворимый клей.9. Стекловолокнистые обои по п. 1, отличающиеся тем, что на изнаночную сторону обоев наносят клей на основе силиконов.10. Стекловолокнистые обои по п. 1, отличающиеся тем, что на изнаночную сторону обоев наносят клей на основе полиуретанов.11. Стекловолокнистые обои по п. 9 или п. 10, отличающиеся тем, что на клей наносят защитную полиэтиленовую пленку.Полезная модель относится К отделочным покрытиям, а именно, К стекловолокнистым обоям.Известны стекловолокнистые обои, представляющие собой основу из стеклотканей,выполненных в виде полотняного, саржевого или комбинированного переплетения основных и уточных стеклянных нитей, создающих различные тканые узоры, и покрывающий ее слой отвержденного связующего на основе гидрофобизаторов. Стекловолокнистые обои различаются тканым рисунком и плотностью основы, которая выражается в г/м 2 1.К недостаткам известных стекловолокнистых обоев относится то, что основа обоев,выполненная с ткаными рисунками, имеет высокую плотность единицы площади 120-260 г/м 2,а значит большой расход сырья и пропитсостава, что повышает их стоимость. Чем выше вес единицы площади основы, тем тяжелее обои и при наклейке на стены требуют большего расхода клея, а при покраске обоев большего расхода краски, что снижает потребительские свойства обоев. Относящийся к стекловолокнистым обоям малярный стеклохолст, имеющий плотность единицы площади 35-50 г/м 2, используют для сглаживания и армирования поверхности стен и потолков, для окончательной отделки он не подходит,так как не обладает красивым внешним видом.Технической задачей полезной модели является создание стекловолокнистых обоев,которые наряду с сохранением всех свойств, присущих стекловолокнистым обоям, имели бы наименьший вес единицы площади и красивый внешний вид.Техническим результатом полезной модели является расширение ассортимента вь 1 рабатываемых стекловолокнистых обоев с улучшенными потребительскими свойствами.Технический результат достигается посредством получения новых обоев, включающих основу из стеклоткани, выполненной из малокрученых стеклянных нитей с плотностью по основе и утку более 10 нитей на сантиметр и весом единицы площади 25-110 г/м 2,которая пропитана связующим, образующим на ней защитную покровную пленку, на которую дополнительно нанесен методом глубокой печати отделочный слой вспененной краски в виде рельефного рисунка. Стеклоткань выполнена полотняным переплетением. Пропитку осуществляют связующим на основе пластизолей или акриловых смол с массовой долей связующего 2-10 . Рельефный рисунок наносят вспененной краской на основе ПВА жесткого типа или на основе акрила. Вспененные краски могут быть разных цветов.Использование в качестве основы стеклоткани с весом единицы площади меньше 25 г/м 2 нецелесообразно из-за большой подвижности структуры ткани, что делает невозможным получение качественного защитного слоя на поверхности ткани в процессе пропитки, без которого при нанесении пенокраски на защитный слой может произойти просачивание краски на изнаночную сторону ткани, а увеличение веса единицы площади стеклоткани выше 110 г/м 2 не ведет к росту качества обоев. Также снижение массовой доли связующего ниже 2 приведет к образованию недостаточного пленочного покрытия на ткани, а увеличение массовой доли связующего выше 10 не ведет к улучшению качества ткани.Вследствие меньшего веса единицы площади стеклоткани для ее пропитки используют в 3,5 раза меньше пропитсостава, обои имеют меньшую толщину и вес, что облегчает процесс их приклеивания и уменьшает расход клея на 50 . Нанесение вспененной краски на стеклоткань методом глубокой печати уменьшает расход краски на 45 по сравнениюс обычной двухслойной покраской обоев. Нанесенный на поверхность обоев отделочный слой пенокраски в виде разнообразных рисунков придает обоям Красивый внещний вид,который не был известен для стеклообоев до сих пор. Так как основой полученных обоев остается стеклоткань, они сохраняют все свойства, присущие другим стеклообоям, такие как прочность, водонепроницаемость, пожаробезопасность, гигроскопичность, щелоче и кислотостойкость.Обои могут изготавливать и самоклеющимися. В случае изготовления самоклеющихся обоев, после сущки на изнаночную сторону обоев наносят сухой водорастворимый клей или клей на основе силиконов или полиуретанов. В случае использования силиконового или полиуретанового клея на него сверху наносят защитную полиэтиленовую пленку, которую удаляют при наклейке обоев на стену.Сущность полезной модели поясняется чертежом, на котором схематически представлено поперечное сечение обоев, согласно полезной модели, и последующим описанием.Как показано на чертеже, обои согласно полезной модели содержат основу 1, которая выполнена из стеклоткани, пропитку 2, которая обволакивает нити основы и утка и пропитывает их с образованием защитной покровной пленки на ткани, отделочный слой 3 из вспененной краски в виде рельефного рисунка, нанесенный методом глубокой печати,слой 4 из клея, который нанесен на изнаночную сторону обоев, и защитное покрытие 5 из полиэтиленовой пленки, которое нанесено на слой клея.Процесс получения обоев состоит из следующих стадий производство на ткацких станках Рапид или Ь-5200 стеклоткани, пропитка ее связующим на основе пластизолей или акриловых смол, сущка пропитанной стеклоткани, нанесение методом глубокой печати пенокраски на основе ПВА или акрила, сущка полученных обоев, обрезка кромок.Стеклоткань пропитывают связующим на линии пропитки при скорости протяжки ткани между валками 10-15 м/мин и затем сущат в сушилке при температуре 120 С 140 С. Пенокраску наносят на обои в специальной установке по нанесению пенокрасок методом глубокой печати. Величину наноса краски постоянно проверяют и регулируют. Потом обои сущат в сущильной камере. В процессе сущки температуру увеличивают постепенно (чтобы краска не запеклась) до рабочей температуры порядка 150-160 С. В случае изготовления самоклеющихся обоев после сущки на изнаночную сторону обоев наносят сухой водорастворимый клей или клей на основе силиконов или полиуретанов. В случае использования силиконового или полиуретанового клея на него сверху наносят защитную полиэтиленовую пленку, которую удаляют при наклейке обоев на стенку.Полученные обои представляют из себя легкое, прочное, негорючее, обладающее красивым внещним видом настенное покрытие белого цвета (или специально окрашенного) с высокими потребительскими свойствами.Обои разработаны на ОАО Полоцк-Стекловолокно. Проведенные испытания показали их высокие потребительские свойства. В настоящее время готовится серийное производство данных обоев.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
