Устройство для приготовления органических вяжущих

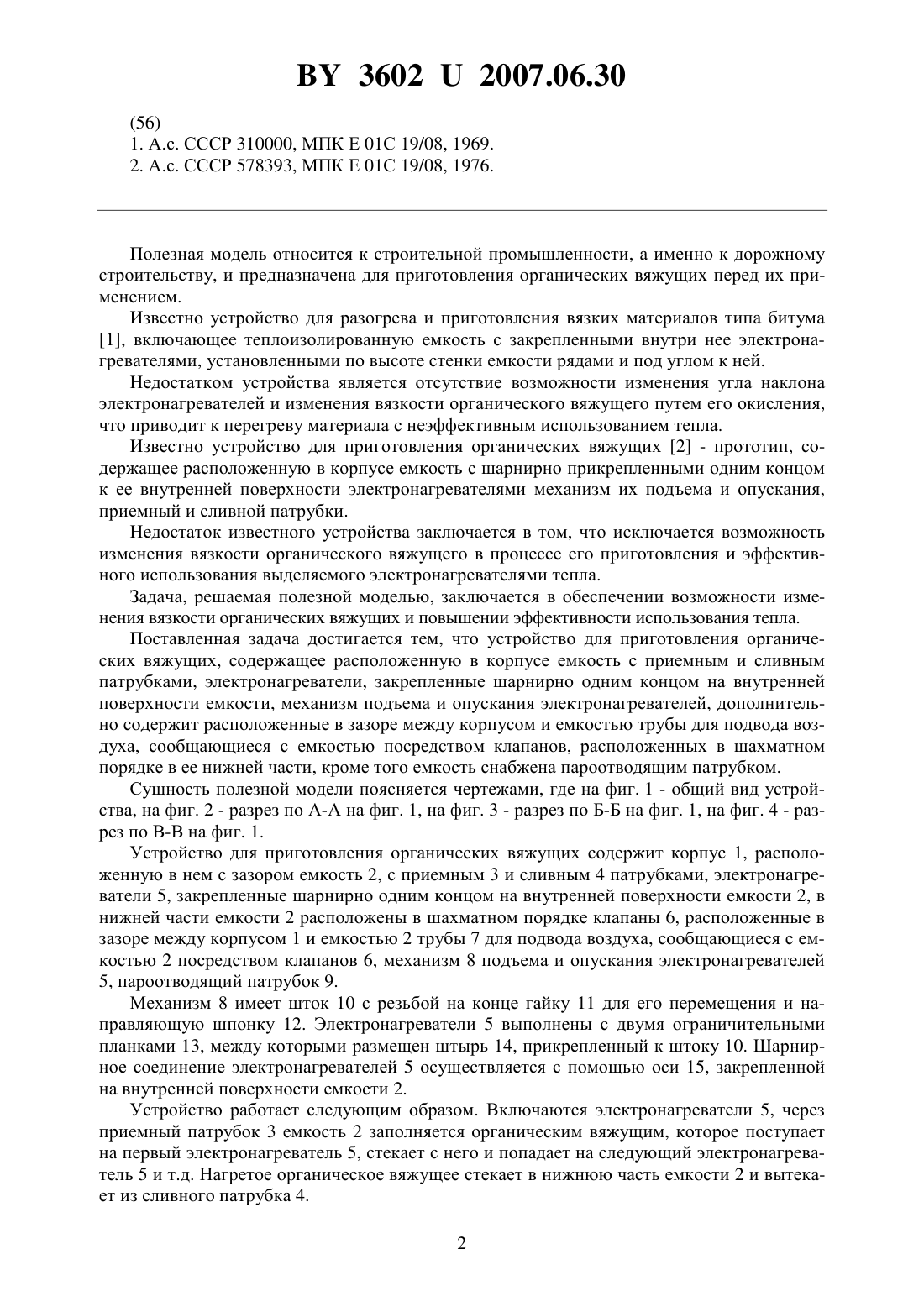

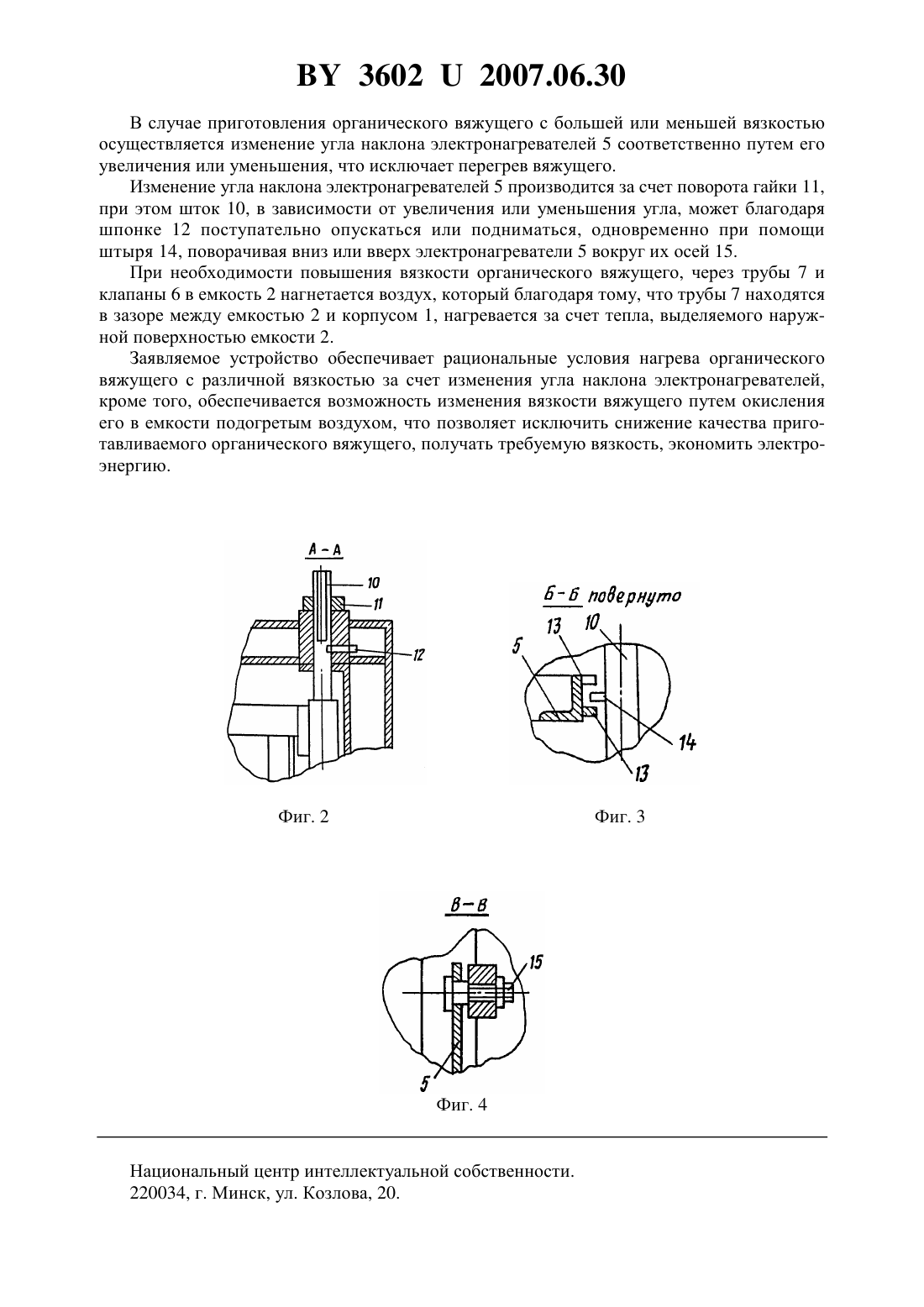

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ ПРИГОТОВЛЕНИЯ ОРГАНИЧЕСКИХ ВЯЖУЩИХ(71) Заявитель Белорусский национальный технический университет(72) Авторы Ковалев Ярослав Никитич Баховчук Александр Петрович Кравченко Сергей Егорович(73) Патентообладатель Белорусский национальный технический университет(57) Устройство для приготовления органических вяжущих, содержащее расположенную в корпусе емкость с приемным и сливным патрубками, электронагреватели, закрепленные шарнирно одним концом на внутренней поверхности емкости, механизм подъема и опускания электронагревателей, отличающееся тем, что дополнительно содержит расположенные в зазоре между корпусом и емкостью трубы для подвода воздуха, сообщающиеся с емкостью посредством клапанов, расположенных в шахматном порядке в ее нижней части, кроме того емкость снабжена пароотводящим патрубком. Полезная модель относится к строительной промышленности, а именно к дорожному строительству, и предназначена для приготовления органических вяжущих перед их применением. Известно устройство для разогрева и приготовления вязких материалов типа битума 1, включающее теплоизолированную емкость с закрепленными внутри нее электронагревателями, установленными по высоте стенки емкости рядами и под углом к ней. Недостатком устройства является отсутствие возможности изменения угла наклона электронагревателей и изменения вязкости органического вяжущего путем его окисления,что приводит к перегреву материала с неэффективным использованием тепла. Известно устройство для приготовления органических вяжущих 2 - прототип, содержащее расположенную в корпусе емкость с шарнирно прикрепленными одним концом к ее внутренней поверхности электронагревателями механизм их подъема и опускания,приемный и сливной патрубки. Недостаток известного устройства заключается в том, что исключается возможность изменения вязкости органического вяжущего в процессе его приготовления и эффективного использования выделяемого электронагревателями тепла. Задача, решаемая полезной моделью, заключается в обеспечении возможности изменения вязкости органических вяжущих и повышении эффективности использования тепла. Поставленная задача достигается тем, что устройство для приготовления органических вяжущих, содержащее расположенную в корпусе емкость с приемным и сливным патрубками, электронагреватели, закрепленные шарнирно одним концом на внутренней поверхности емкости, механизм подъема и опускания электронагревателей, дополнительно содержит расположенные в зазоре между корпусом и емкостью трубы для подвода воздуха, сообщающиеся с емкостью посредством клапанов, расположенных в шахматном порядке в ее нижней части, кроме того емкость снабжена пароотводящим патрубком. Сущность полезной модели поясняется чертежами, где на фиг. 1 - общий вид устройства, на фиг. 2 - разрез по А-А на фиг. 1, на фиг. 3 - разрез по Б-Б на фиг. 1, на фиг. 4 - разрез по В-В на фиг. 1. Устройство для приготовления органических вяжущих содержит корпус 1, расположенную в нем с зазором емкость 2, с приемным 3 и сливным 4 патрубками, электронагреватели 5, закрепленные шарнирно одним концом на внутренней поверхности емкости 2, в нижней части емкости 2 расположены в шахматном порядке клапаны 6, расположенные в зазоре между корпусом 1 и емкостью 2 трубы 7 для подвода воздуха, сообщающиеся с емкостью 2 посредством клапанов 6, механизм 8 подъема и опускания электронагревателей 5, пароотводящий патрубок 9. Механизм 8 имеет шток 10 с резьбой на конце гайку 11 для его перемещения и направляющую шпонку 12. Электронагреватели 5 выполнены с двумя ограничительными планками 13, между которыми размещен штырь 14, прикрепленный к штоку 10. Шарнирное соединение электронагревателей 5 осуществляется с помощью оси 15, закрепленной на внутренней поверхности емкости 2. Устройство работает следующим образом. Включаются электронагреватели 5, через приемный патрубок 3 емкость 2 заполняется органическим вяжущим, которое поступает на первый электронагреватель 5, стекает с него и попадает на следующий электронагреватель 5 и т.д. Нагретое органическое вяжущее стекает в нижнюю часть емкости 2 и вытекает из сливного патрубка 4. 2 36022007.06.30 В случае приготовления органического вяжущего с большей или меньшей вязкостью осуществляется изменение угла наклона электронагревателей 5 соответственно путем его увеличения или уменьшения, что исключает перегрев вяжущего. Изменение угла наклона электронагревателей 5 производится за счет поворота гайки 11,при этом шток 10, в зависимости от увеличения или уменьшения угла, может благодаря шпонке 12 поступательно опускаться или подниматься, одновременно при помощи штыря 14, поворачивая вниз или вверх электронагреватели 5 вокруг их осей 15. При необходимости повышения вязкости органического вяжущего, через трубы 7 и клапаны 6 в емкость 2 нагнетается воздух, который благодаря тому, что трубы 7 находятся в зазоре между емкостью 2 и корпусом 1, нагревается за счет тепла, выделяемого наружной поверхностью емкости 2. Заявляемое устройство обеспечивает рациональные условия нагрева органического вяжущего с различной вязкостью за счет изменения угла наклона электронагревателей,кроме того, обеспечивается возможность изменения вязкости вяжущего путем окисления его в емкости подогретым воздухом, что позволяет исключить снижение качества приготавливаемого органического вяжущего, получать требуемую вязкость, экономить электроэнергию. Фиг. 4 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
