Забивная свая

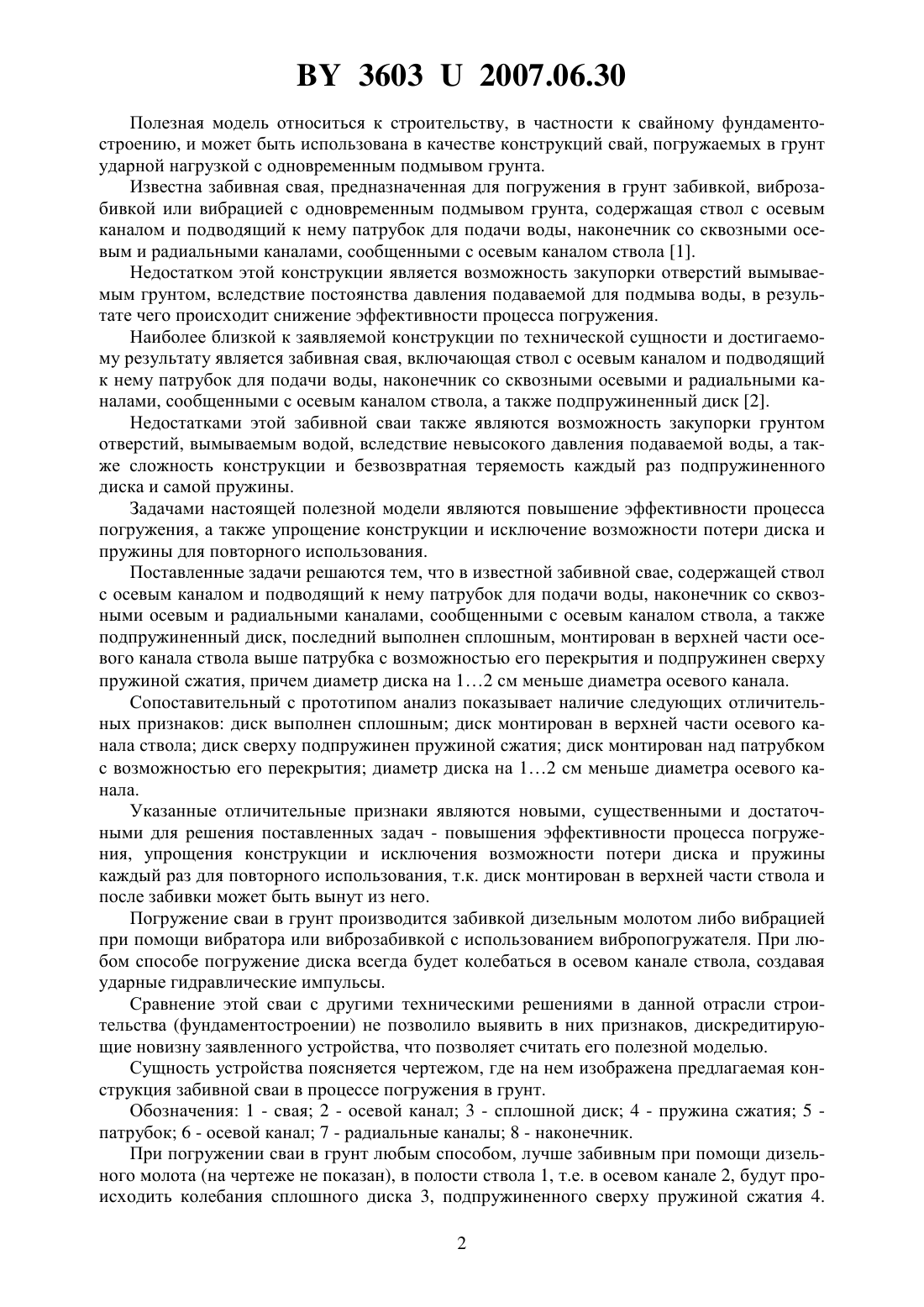

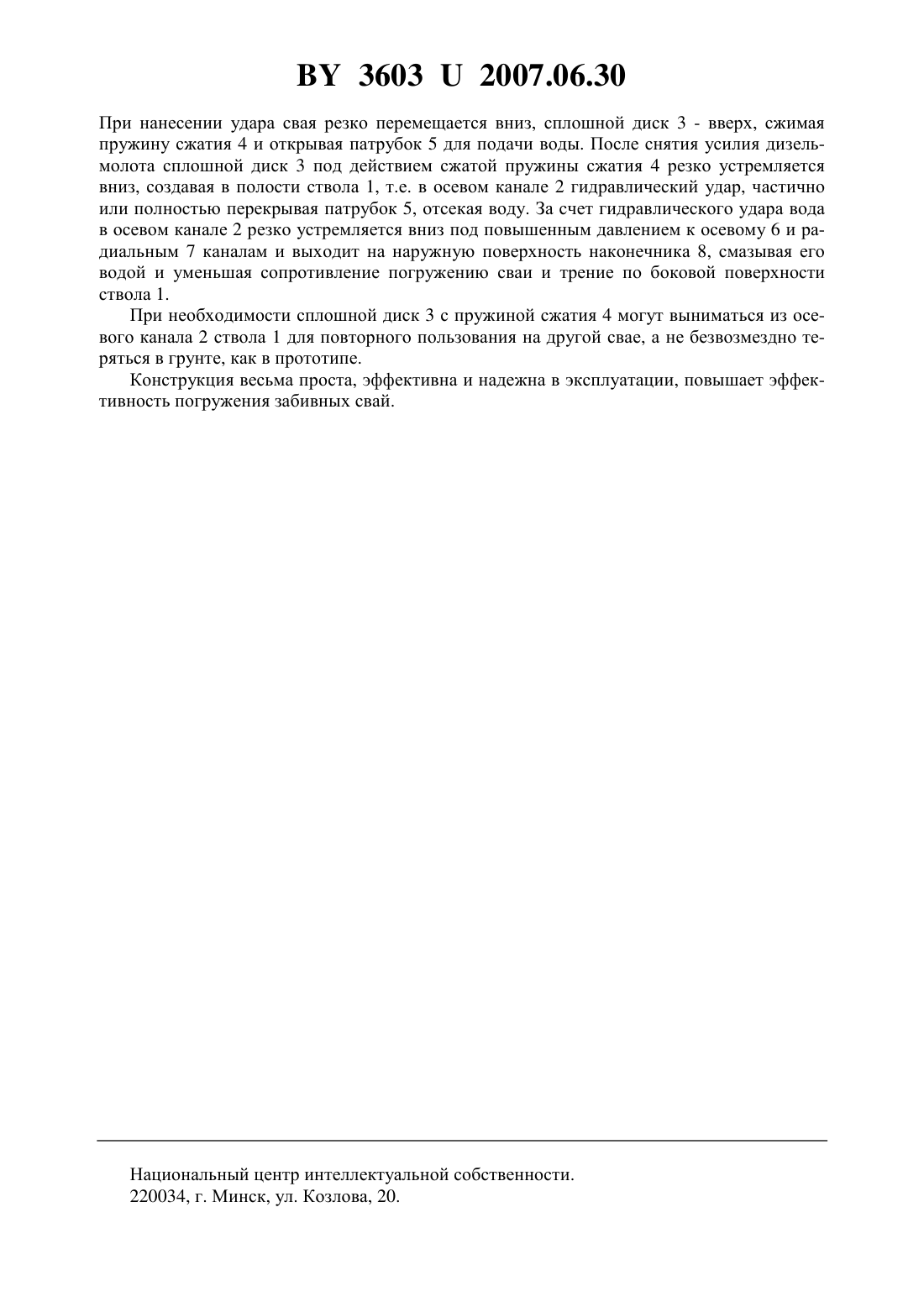

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Брестский государственный технический университет(72) Авторы Чернюк Владимир Петрович Пойта Петр Степанович Пчелин Вячеслав Николаевич Семенюк Сергей Михайлович Коркошук Дмитрий Васильевич(73) Патентообладатель Учреждение образования Брестский государственный технический университет(57) Забивная свая, содержащая ствол с осевым каналом и подводящей к нему патрубок для подачи воды, наконечник со сквозными осевым и радиальными каналами, сообщенными с осевым каналом ствола, а также подпружиненный диск, отличающаяся тем, что диск выполнен сплошным, монтирован в верхней части осевого канала ствола выше патрубка с возможностью его перекрытия и подпружинен сверху пружиной сжатия, причем диаметр диска на 12 см меньше диаметра осевого канала.(56) 1. Кречин А.С., Чернюк В.П. и др. Ресурсосберегающие фундаменты на сельских стройка. - Кишинев Картя Молдовеняскэ, 1990. - С. 149, рис. 46 (аналог). 2. А.с. СССР 779508, МПК 302 7/26, 1980 (прототип). 36032007.06.30 Полезная модель относиться к строительству, в частности к свайному фундаментостроению, и может быть использована в качестве конструкций свай, погружаемых в грунт ударной нагрузкой с одновременным подмывом грунта. Известна забивная свая, предназначенная для погружения в грунт забивкой, виброзабивкой или вибрацией с одновременным подмывом грунта, содержащая ствол с осевым каналом и подводящий к нему патрубок для подачи воды, наконечник со сквозными осевым и радиальными каналами, сообщенными с осевым каналом ствола 1. Недостатком этой конструкции является возможность закупорки отверстий вымываемым грунтом, вследствие постоянства давления подаваемой для подмыва воды, в результате чего происходит снижение эффективности процесса погружения. Наиболее близкой к заявляемой конструкции по технической сущности и достигаемому результату является забивная свая, включающая ствол с осевым каналом и подводящий к нему патрубок для подачи воды, наконечник со сквозными осевыми и радиальными каналами, сообщенными с осевым каналом ствола, а также подпружиненный диск 2. Недостатками этой забивной сваи также являются возможность закупорки грунтом отверстий, вымываемым водой, вследствие невысокого давления подаваемой воды, а также сложность конструкции и безвозвратная теряемость каждый раз подпружиненного диска и самой пружины. Задачами настоящей полезной модели являются повышение эффективности процесса погружения, а также упрощение конструкции и исключение возможности потери диска и пружины для повторного использования. Поставленные задачи решаются тем, что в известной забивной свае, содержащей ствол с осевым каналом и подводящий к нему патрубок для подачи воды, наконечник со сквозными осевым и радиальными каналами, сообщенными с осевым каналом ствола, а также подпружиненный диск, последний выполнен сплошным, монтирован в верхней части осевого канала ствола выше патрубка с возможностью его перекрытия и подпружинен сверху пружиной сжатия, причем диаметр диска на 12 см меньше диаметра осевого канала. Сопоставительный с прототипом анализ показывает наличие следующих отличительных признаков диск выполнен сплошным диск монтирован в верхней части осевого канала ствола диск сверху подпружинен пружиной сжатия диск монтирован над патрубком с возможностью его перекрытия диаметр диска на 12 см меньше диаметра осевого канала. Указанные отличительные признаки являются новыми, существенными и достаточными для решения поставленных задач - повышения эффективности процесса погружения, упрощения конструкции и исключения возможности потери диска и пружины каждый раз для повторного использования, т.к. диск монтирован в верхней части ствола и после забивки может быть вынут из него. Погружение сваи в грунт производится забивкой дизельным молотом либо вибрацией при помощи вибратора или виброзабивкой с использованием вибропогружателя. При любом способе погружение диска всегда будет колебаться в осевом канале ствола, создавая ударные гидравлические импульсы. Сравнение этой сваи с другими техническими решениями в данной отрасли строительства (фундаментостроении) не позволило выявить в них признаков, дискредитирующие новизну заявленного устройства, что позволяет считать его полезной моделью. Сущность устройства поясняется чертежом, где на нем изображена предлагаемая конструкция забивной сваи в процессе погружения в грунт. Обозначения 1 - свая 2 - осевой канал 3 - сплошной диск 4 - пружина сжатия 5 патрубок 6 - осевой канал 7 - радиальные каналы 8 - наконечник. При погружении сваи в грунт любым способом, лучше забивным при помощи дизельного молота (на чертеже не показан), в полости ствола 1, т.е. в осевом канале 2, будут происходить колебания сплошного диска 3, подпружиненного сверху пружиной сжатия 4. 2 36032007.06.30 При нанесении удара свая резко перемещается вниз, сплошной диск 3 - вверх, сжимая пружину сжатия 4 и открывая патрубок 5 для подачи воды. После снятия усилия дизельмолота сплошной диск 3 под действием сжатой пружины сжатия 4 резко устремляется вниз, создавая в полости ствола 1, т.е. в осевом канале 2 гидравлический удар, частично или полностью перекрывая патрубок 5, отсекая воду. За счет гидравлического удара вода в осевом канале 2 резко устремляется вниз под повышенным давлением к осевому 6 и радиальным 7 каналам и выходит на наружную поверхность наконечника 8, смазывая его водой и уменьшая сопротивление погружению сваи и трение по боковой поверхности ствола 1. При необходимости сплошной диск 3 с пружиной сжатия 4 могут выниматься из осевого канала 2 ствола 1 для повторного пользования на другой свае, а не безвозмездно теряться в грунте, как в прототипе. Конструкция весьма проста, эффективна и надежна в эксплуатации, повышает эффективность погружения забивных свай. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
