Стенд для испытания материалов на трение и износ

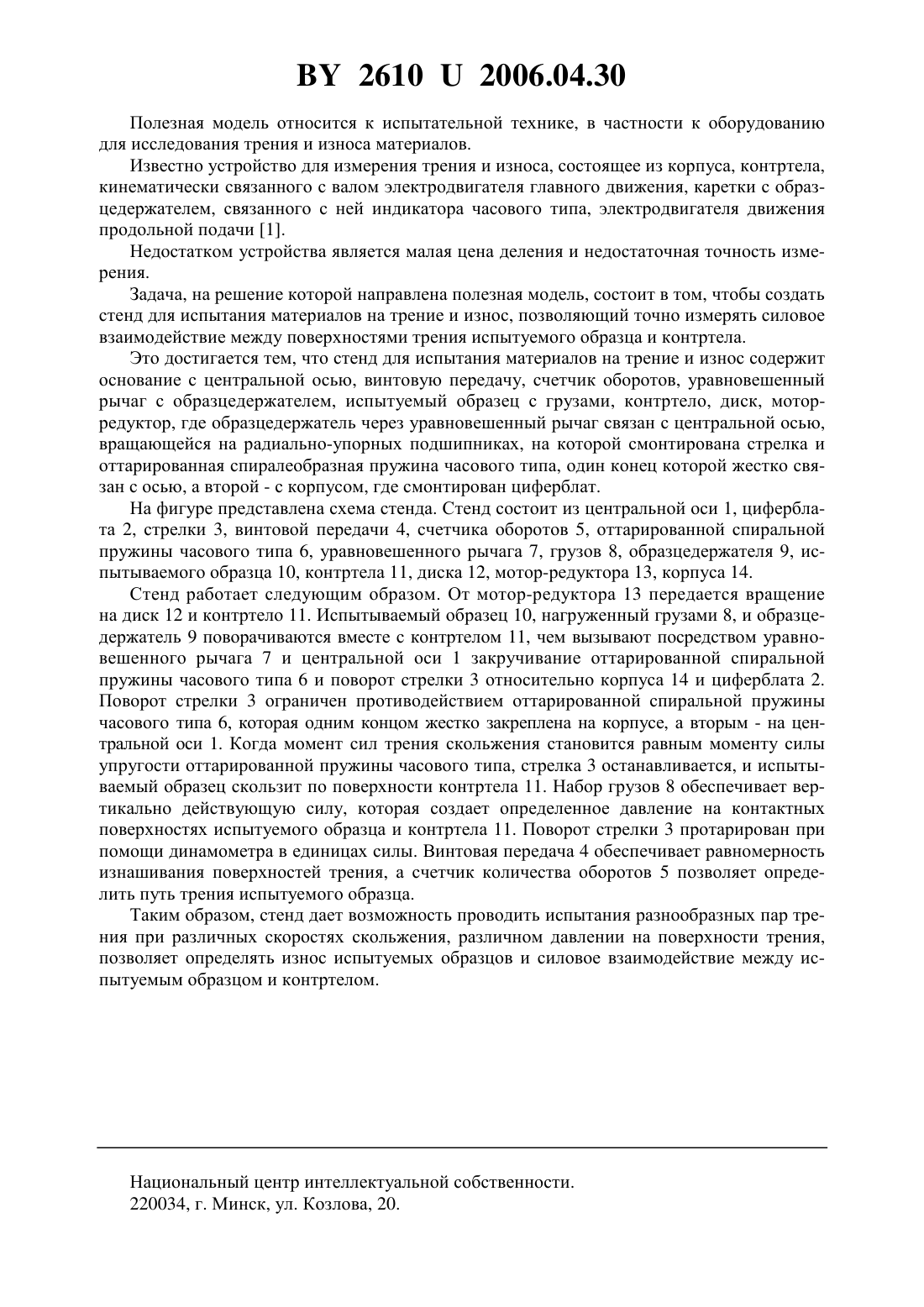

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ СТЕНД ДЛЯ ИСПЫТАНИЯ МАТЕРИАЛОВ НА ТРЕНИЕ И ИЗНОС(71) Заявитель Учреждение образования Белорусский государственный аграрный технический университет(72) Авторы Бетеня Григорий Филиппович Литовчик Дмитрий Петрович Сушко Иван Степанович(73) Патентообладатель Учреждение образования Белорусский государственный аграрный технический университет(57) Стенд для испытания материалов на трение и износ, содержащий основание с центральной осью, винтовую передачу, счетчик оборотов, уравновешенный рычаг с образцедержателем, испытуемый образец с грузами, контртело, диск, мотор-редуктор, отличающийся тем, что образцедержатель через уравновешенный рычаг связан с центральной осью, вращающейся на радиально-упорных подшипниках, на которой смонтирована стрелка и оттарированная спиралеобразная пружина часового типа, один конец которой жестко связан с осью, а второй - с корпусом, где смонтирован циферблат. 26102006.04.30 Полезная модель относится к испытательной технике, в частности к оборудованию для исследования трения и износа материалов. Известно устройство для измерения трения и износа, состоящее из корпуса, контртела,кинематически связанного с валом электродвигателя главного движения, каретки с образцедержателем, связанного с ней индикатора часового типа, электродвигателя движения продольной подачи 1. Недостатком устройства является малая цена деления и недостаточная точность измерения. Задача, на решение которой направлена полезная модель, состоит в том, чтобы создать стенд для испытания материалов на трение и износ, позволяющий точно измерять силовое взаимодействие между поверхностями трения испытуемого образца и контртела. Это достигается тем, что стенд для испытания материалов на трение и износ содержит основание с центральной осью, винтовую передачу, счетчик оборотов, уравновешенный рычаг с образцедержателем, испытуемый образец с грузами, контртело, диск, моторредуктор, где образцедержатель через уравновешенный рычаг связан с центральной осью,вращающейся на радиально-упорных подшипниках, на которой смонтирована стрелка и оттарированная спиралеобразная пружина часового типа, один конец которой жестко связан с осью, а второй - с корпусом, где смонтирован циферблат. На фигуре представлена схема стенда. Стенд состоит из центральной оси 1, циферблата 2, стрелки 3, винтовой передачи 4, счетчика оборотов 5, оттарированной спиральной пружины часового типа 6, уравновешенного рычага 7, грузов 8, образцедержателя 9, испытываемого образца 10, контртела 11, диска 12, мотор-редуктора 13, корпуса 14. Стенд работает следующим образом. От мотор-редуктора 13 передается вращение на диск 12 и контртело 11. Испытываемый образец 10, нагруженный грузами 8, и образцедержатель 9 поворачиваются вместе с контртелом 11, чем вызывают посредством уравновешенного рычага 7 и центральной оси 1 закручивание оттарированной спиральной пружины часового типа 6 и поворот стрелки 3 относительно корпуса 14 и циферблата 2. Поворот стрелки 3 ограничен противодействием оттарированной спиральной пружины часового типа 6, которая одним концом жестко закреплена на корпусе, а вторым - на центральной оси 1. Когда момент сил трения скольжения становится равным моменту силы упругости оттарированной пружины часового типа, стрелка 3 останавливается, и испытываемый образец скользит по поверхности контртела 11. Набор грузов 8 обеспечивает вертикально действующую силу, которая создает определенное давление на контактных поверхностях испытуемого образца и контртела 11. Поворот стрелки 3 протарирован при помощи динамометра в единицах силы. Винтовая передача 4 обеспечивает равномерность изнашивания поверхностей трения, а счетчик количества оборотов 5 позволяет определить путь трения испытуемого образца. Таким образом, стенд дает возможность проводить испытания разнообразных пар трения при различных скоростях скольжения, различном давлении на поверхности трения,позволяет определять износ испытуемых образцов и силовое взаимодействие между испытуемым образцом и контртелом. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
