Устройство для контроля оптико-электронной системы

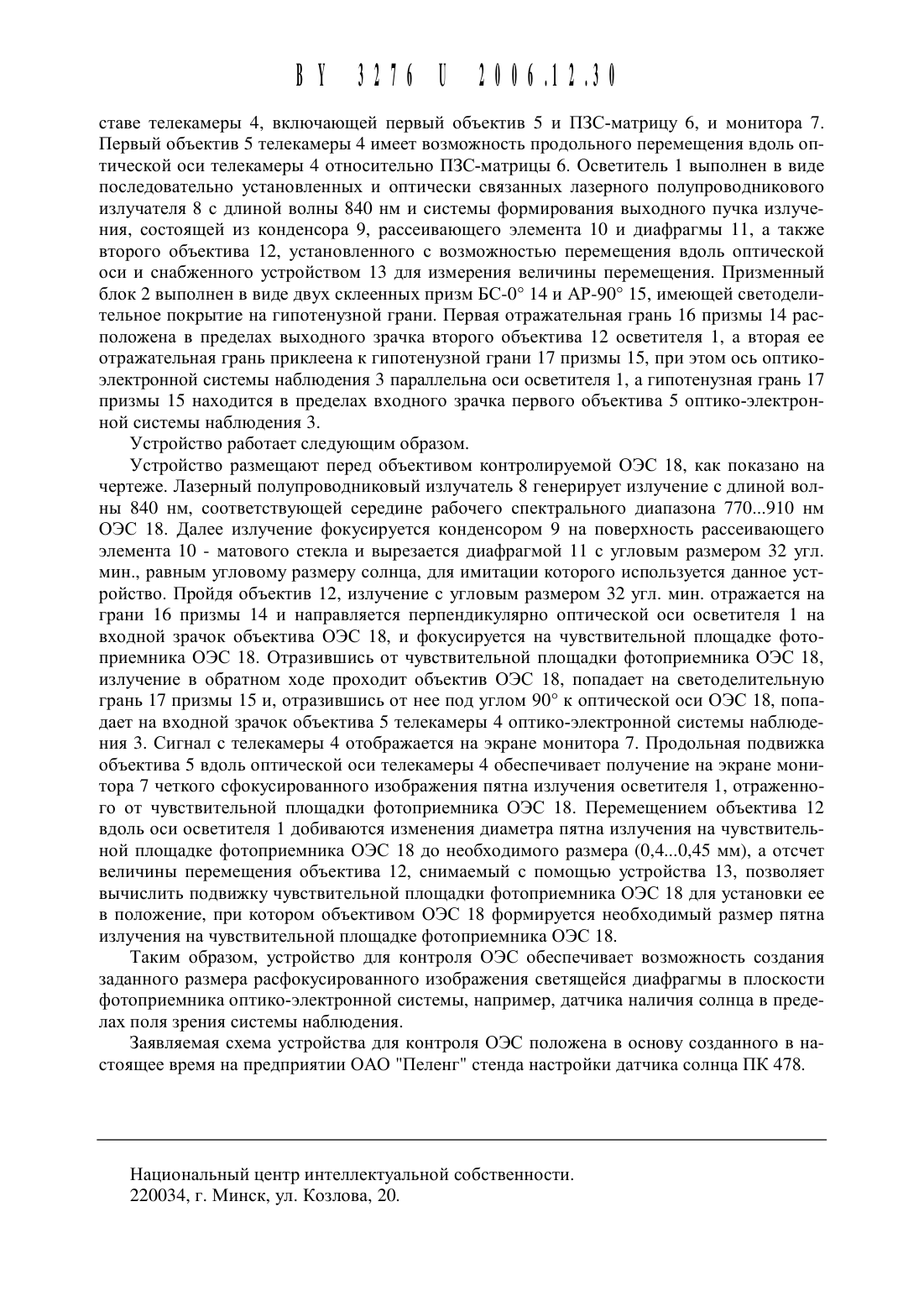

УСТРОЙСТВО ДЛЯ КОНТРОЛЯ ОПТИКО-ЭЛЕКТРОННОИ СИСТЕМЬТ(71) Заявитель Открытое акционерное общество Пеленг (ВУ)(72) Авторы Дятлов Олег Александрович Тареев Анатолий Михайлович (ВУ)(73) Патентообладатель Открытое акционерное общество Пеленг (ВУ)Устройство для контроля оптико-электронной системы, содержащее последовательно установленные осветитель и оптически связанный с ним светоделительный призменный блок, а также оптико-электронную систему наблюдения, включающую первый объектив,установленный с возможностью перемещения вдоль оптической оси, отличающееся тем,что осветитель выполнен в виде последовательно установленных и оптически связанных лазерного излучателя и системы формирования выходного пучка излучения, состоящей из конденсора, рассеивающего элемента, диафрагмы, а также второго объектива, установленного с возможностью перемещения вдоль оптической оси и снабженного устройством для измерения величины перемещения, призменный блок выполнен из двух призм БС-0 и АР-90, имеющей светоделительное покрытие на гипотенузной грани, причем первая отражательная грань призмы БС-0 расположена в пределах выходного зрачка второго объектива, а вторая ее отражательная грань приклеена к гипотенузной грани призмы АР-90,при этом ось оптико-электронной системы наблюдения параллельна оси осветителя, а гипотенузная грань призмы АР-90 находится в пределах входного зрачка первого объектива.(56) 1. Патент РБ Не 492, МПК 6 01 В 11/26, 6 02 В 27/62, 2002.Полезная Модель относится К области контрольно-измерительной техники, более конкретно - К устройствам контроля параметров оптико-электронной системы (ОЭС), а именно контроля несовпадения чувствительной площадки фотоприемника с фокальной плоскостью объектива ОЭС.Известно устройство для контроля ОЭС, в частности контроля несовпадения чувствительной площадки фотоприемника с фокальной плоскостью объектива приемного канала дальномера 1, содержащее расположенные последовательно на оптической оси осветитель, выполненный в виде широкополосного источника света и конденсора, светоделительный призменный блок, выполненный в виде призмь 1-куб и оптически сопрягающий ось осветителя и ось объектива, который установлен с возможностью перемещения вдоль оптической оси, и оптико-электронную систему наблюдения. Недостатком этого устройства являются ограниченные функциональные возможности, а именно невозможность его использования в случае необходимости обеспечения заданного размера расфокусированного изображения светящейся диафрагмы в плоскости фотоприемника оптико-электронной системы, например, датчика наличия солнца в пределах поля зрения системы наблюдения.Задачей полезной модели является расщирение возможностей применения устройства путем обеспечения возможности создания заданного размера расфокусированного изображения светящейся диафрагмы в плоскости фотоприемника оптико-электронной системы, например, датчика наличия солнца в пределах поля зрения системы наблюдения.Для рещения поставленной задачи в устройстве для контроля ОЭС, содержащем последовательно установленные осветитель и оптически связанный с ним светоделительный призменный блок, а также оптико-электронную систему наблюдения, включающую первый объектив, установленный с возможностью перемещения вдоль оптической оси, осветитель выполнен в виде последовательно установленных и оптически связанных лазерного излучателя и системы формирования выходного пучка излучения, состоящей из конденсора,рассеивающего элемента, диафрагмы, а также второго объектива, установленного с возможностью перемещения вдоль оптической оси и снабженного устройством для измерения величины перемещения, призменный блок выполнен из двух призм БС-О и АР-9 О,имеющей светоделительное покрытие на гипотенузной грани, причем первая отражательная грань призмы БС-О расположена в пределах выходного зрачка второго объектива, а вторая ее отражательная грань приклеена к гипотенузной грани призмы АР-9 О, при этом ось оптико-электронной системы наблюдения параллельна оси осветителя, а гипотенузная грань призмы АР-9 О находится в пределах входного зрачка первого объектива.Введение в устройство призменного блока из двух призм БС-О и АР-9 О, имеющей светоделительное покрытие на гипотенузной грани, к которой приклеена вторая отражательная грань призмы БС-О, и введение двух каналов осветителя и оптико-электронной системы наблюдения позволяют обеспечить подвижкой объектива осветителя заданный размер изображения в плоскости фотоприемника контролируемой ОЭС, а подвижкой объектива оптико-электронной системы наблюдения добиться резкого изображения на экране монитора оптико-электронной системы наблюдения, что обеспечивает расщирение возможностей применения устройства путем обеспечения возможности создания заданного размера расфокусированного изображения светящейся диафрагмы в плоскости фотоприемника оптико-электронной системы, например, датчика наличия солнца в пределах поля зрения системы наблюдения.Выполнение осветителя на базе лазерного излучателя позволяет уменьшить габаритные размеры осветителя и увеличить коэффициент использования мощности излучения осветителя.Сущность полезной модели поясняется чертежом. На фигуре изображена функциональная схема устройства.Устройство для контроля ОЭС включает осветитель 1, оптически связанный с ним светоделительный призменный блок 2 и оптико-электронную систему наблюдения 3 в со 131327611 20064130ставе телекамеры 4, включающей первый объектив 5 И ПЗС-матрицу 6, И монитора 7. Первый объектив 5 телекамеры 4 имеет возможность продольного перемещения вдоль оптической оси телекамеры 4 относительно ПЗС-матриЦь 1 6. Осветитель 1 выполнен в виде последовательно установленных и оптически связанных лазерного полупроводникового излучателя 8 с длиной волны 840 нм и системы формирования выходного пучка излучения, состоящей из конденсора 9, рассеивающего элемента 10 и диафрагмы 11, а также второго объектива 12, установленного с возможностью перемещения вдоль оптической оси и снабженного устройством 13 для измерения величины перемещения. Призменный блок 2 выполнен в виде двух склеенных призм БС-0 14 и АР-90 15, имеющей светоделительное покрь 1 тие на гипотенузной грани. Первая отражательная грань 16 призмы 14 расположена в пределах выходного зрачка второго объектива 12 осветителя 1, а вторая ее отражательная грань приклеена к гипотенузной грани 17 призмы 15, при этом ось оптикоэлектронной системы наблюдения 3 параллельна оси осветителя 1, а гипотенузная грань 17 призмы 15 находится в пределах входного зрачка первого объектива 5 оптико-электронной системы наблюдения 3.Устройство работает следующим образом.Устройство размещают перед объективом контролируемой ОЭС 18, как показано на чертеже. Лазерный полупроводниковый излучатель 8 генерирует излучение с длиной волны 840 нм, соответствующей середине рабочего спектрального диапазона 77 О 91 О нм ОЭС 18. Далее излучение фокусируется конденсором 9 на поверхность рассеивающего элемента 10 - матового стекла и вырезается диафрагмой 11 с угловым размером 32 угл. мин., равным угловому размеру солнца, для имитации которого используется данное устройство. Пройдя объектив 12, излучение с угловым размером 32 угл. мин. отражается на грани 16 призмы 14 и направляется перпендикулярно оптической оси осветителя 1 на входной зрачок объектива ОЭС 18, и фокусируется на чувствительной площадке фотоприемника ОЭС 18. Отразившись от чувствительной площадки фотоприемника ОЭС 18,излучение в обратном ходе проходит объектив ОЭС 18, попадает на светоделительную грань 17 призмы 15 и, отразившись от нее под углом 9 О к оптической оси ОЭС 18, попадает на входной зрачок объектива 5 телекамеры 4 оптико-электронной системы наблюдения 3. Сигнал с телекамеры 4 отображается на экране монитора 7. Продольная подвижка объектива 5 вдоль оптической оси телекамеры 4 обеспечивает получение на экране монитора 7 четкого сфокусированного изображения пятна излучения осветителя 1, отраженного от чувствительной площадки фотоприемника ОЭС 18. Перемещением объектива 12 вдоль оси осветителя 1 добиваются изменения диаметра пятна излучения на чувствительной площадке фотоприемника ОЭС 18 до необходимого размера (0,40,45 мм), а отсчет величины перемещения объектива 12, снимаемый с помощью устройства 13, позволяет вычислить подвижку чувствительной площадки фотоприемника ОЭС 18 для установки ее в положение, при котором объективом ОЭС 18 формируется необходимый размер пятна излучения на чувствительной площадке фотоприемника ОЭС 18.Таким образом, устройство для контроля ОЭС обеспечивает возможность создания заданного размера расфокусированного изображения светящейся диафрагмы в плоскости фотоприемника оптико-электронной системы, например, датчика наличия солнца в пределах поля зрения системы наблюдения.Заявляемая схема устройства для контроля ОЭС положена в основу созданного в настоящее время на предприятии ОАО Пеленг стенда настройки датчика солнЦа ПК 478.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
