Рабочий орган ударно-центробежной мельницы

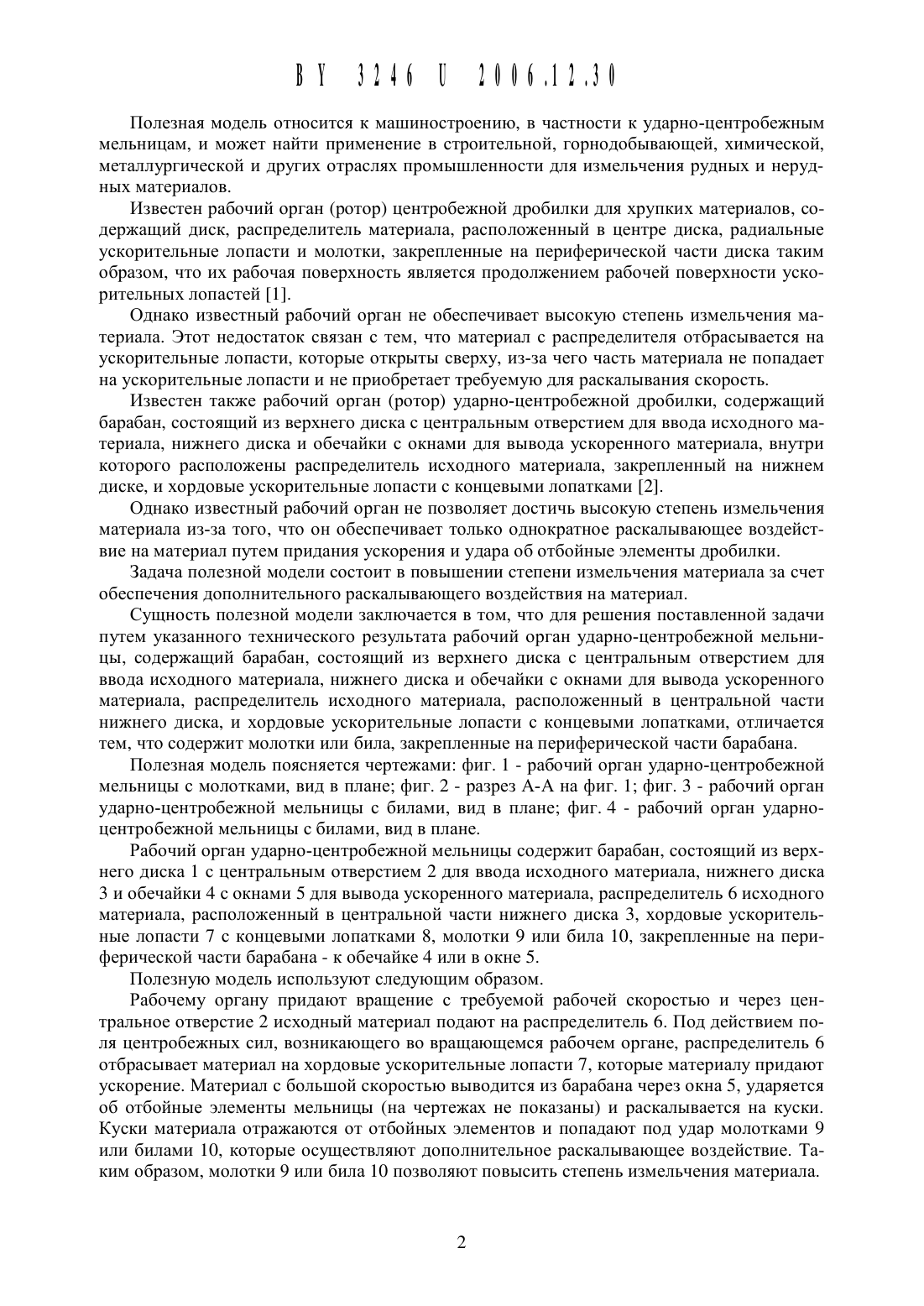

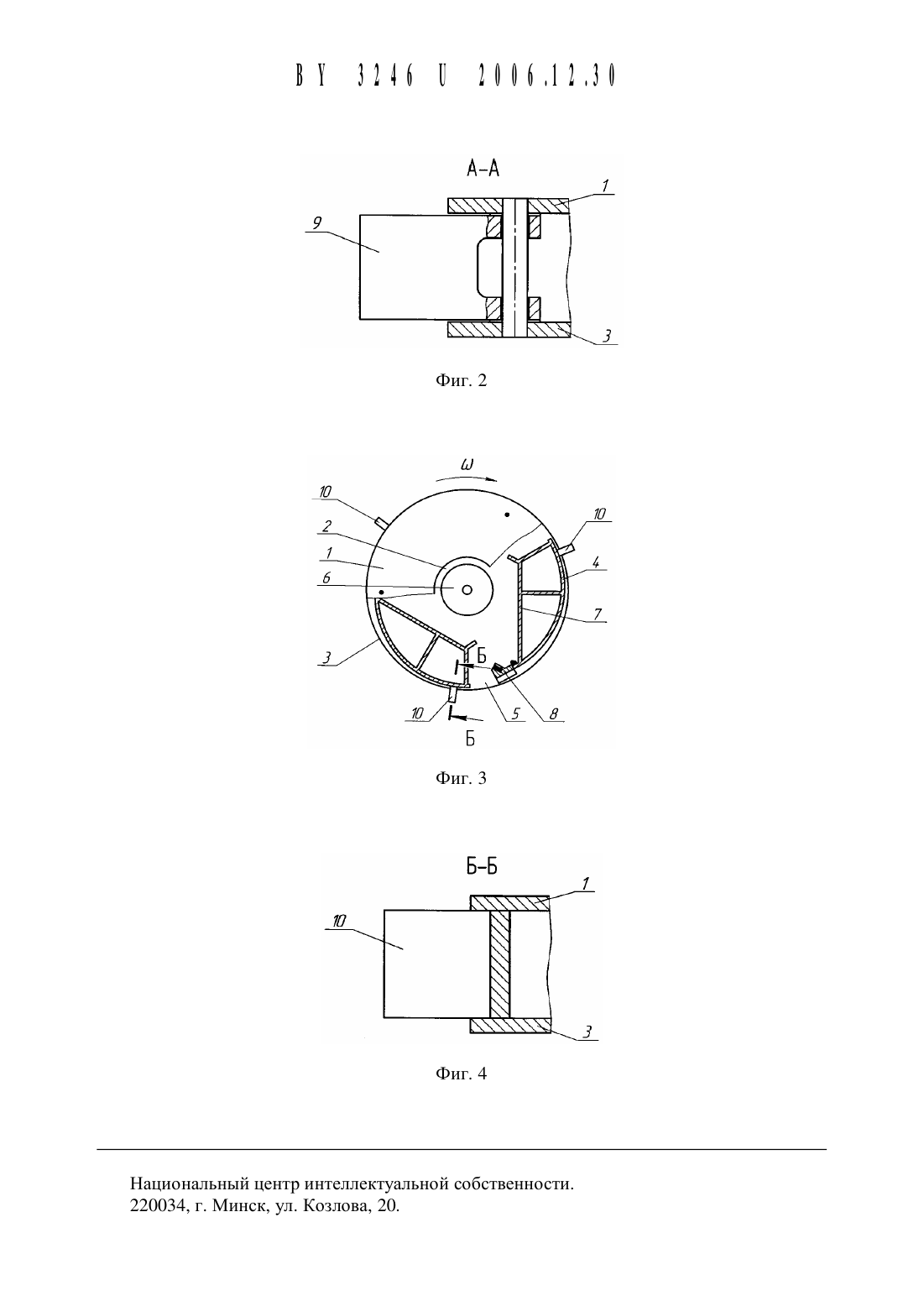

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявитель Научно-прои 3 водствен ное республиканское унитарное предприятие НПО Центр (ВУ)(72) Авторы Артамонов Владимир Александрович (КН) Бороха Эдуард Леонидович (ВУ) Воробьв Владимир Васильевич (ВУ) Горобец Анатолий Викторович (ВУ) Козин Александр Юрьевич (КН) Усов Владимир Георгиевич (КН)(73) Патентообладатель Научно-прои 3 водственное республиканское унитарное предприятие НПО Центр (ВУ)Рабочий орган ударно-центробежной мельницы, содержащий барабан, состоящий из верхнего диска с Центральным отверстием для ввода исходного материала, нижнего диска и обечайки с окнами для вывода ускоренного материала, распределитель исходного материала, закрепленный в Центральной части нижнего диска, и хордовые ускорительные лопасти с концевыми лопатками, отличающийся тем, что содержит молотки или била,закрепленные на периферической части барабана.Полезная Модель относится К машиностроению, в частности К ударно-центробежнь 1 м мельницам, И может найти применение в строительной, горнодобывающей, химической,металлургической И других отраслях промышленности для измельчения рудных и неруднь 1 х материалов.Известен рабочий орган (ротор) центробежной дробилки для хрупких материалов, содержащий диск, распределитель материала, расположенный в центре диска, радиальные ускорительные лопасти и молотки, закрепленные на периферической части диска таким образом, что их рабочая поверхность является продолжением рабочей поверхности ускорительных лопастей 1.Однако известный рабочий орган не обеспечивает высокую степень измельчения материала. Этот недостаток связан с тем, что материал с распределителя отбрасывается на ускорительные лопасти, которые открыты сверху, из-за чего часть материала не попадает на ускорительные лопасти и не приобретает требуемую для раскалывания скорость.Известен также рабочий орган (ротор) ударно-центробежной дробилки, содержащий барабан, состоящий из верхнего диска с Центральным отверстием для ввода исходного материала, нижнего диска и обечайки с окнами для вывода ускоренного материала, внутри которого расположены распределитель исходного материала, закрепленный на нижнем диске, и хордовые ускорительные лопасти с концевыми лопатками 2.Однако известный рабочий орган не позволяет достичь высокую степень измельчения материала из-за того, что он обеспечивает только однократное раскалывающее воздействие на материал путем придания ускорения и удара об отбойные элементы дробилки.Задача полезной модели состоит в повыщении степени измельчения материала за счет обеспечения дополнительного раскалывающего воздействия на материал.Сущность полезной модели заключается в том, что для рещения поставленной задачи путем указанного технического результата рабочий орган ударно-центробежной мельницы, содержащий барабан, состоящий из верхнего диска с центральным отверстием для ввода исходного материала, нижнего диска и обечайки с окнами для вывода ускоренного материала, распределитель исходного материала, расположенный в центральной части нижнего диска, и хордовые ускорительные лопасти с концевыми лопатками, отличается тем, что содержит молотки или била, закрепленные на периферической части барабана.Полезная модель поясняется чертежами фиг. 1 - рабочий орган ударно-центробежной мельницы с молотками, вид в плане фиг. 2 - разрез А-А на фиг. 1 фиг. 3 - рабочий орган ударно-центробежной мельницы с билами, вид в плане фиг. 4 - рабочий орган ударноцентробежной мельницы с билами, вид в плане.Рабочий орган ударно-центробежной мельницы содержит барабан, состоящий из верхнего диска 1 с центральным отверстием 2 для ввода исходного материала, нижнего диска 3 и обечайки 4 с окнами 5 для вывода ускоренного материала, распределитель 6 исходного материала, расположенный в центральной части нижнего диска 3, хордовые ускорительные лопасти 7 с концевыми лопатками 8, молотки 9 или била 10, закрепленные на периферической части барабана - к обечайке 4 или в окне 5.Полезную модель используют следующим образом.Рабочему органу придают вращение с требуемой рабочей скоростью и через центральное отверстие 2 исходный материал подают на распределитель 6. Под действием поля центробежных сил, возникающего во вращающемся рабочем органе, распределитель 6 отбрасывает материал на хордовые ускорительные лопасти 7, которые материалу придают ускорение. Материал с больщой скоростью выводится из барабана через окна 5, ударяется об отбойные элементы мельницы (на чертежах не показаны) и раскалывается на куски. Куски материала отражаются от отбойных элементов и попадают под удар молотками 9 или билами 10, которые осуществляют дополнительное раскалывающее воздействие. Таким образом, молотки 9 или била 10 позволяют повысить степень измельчения материала.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
