Чашка вертлюжной впадины полного эндопротеза тазобедренного сустава

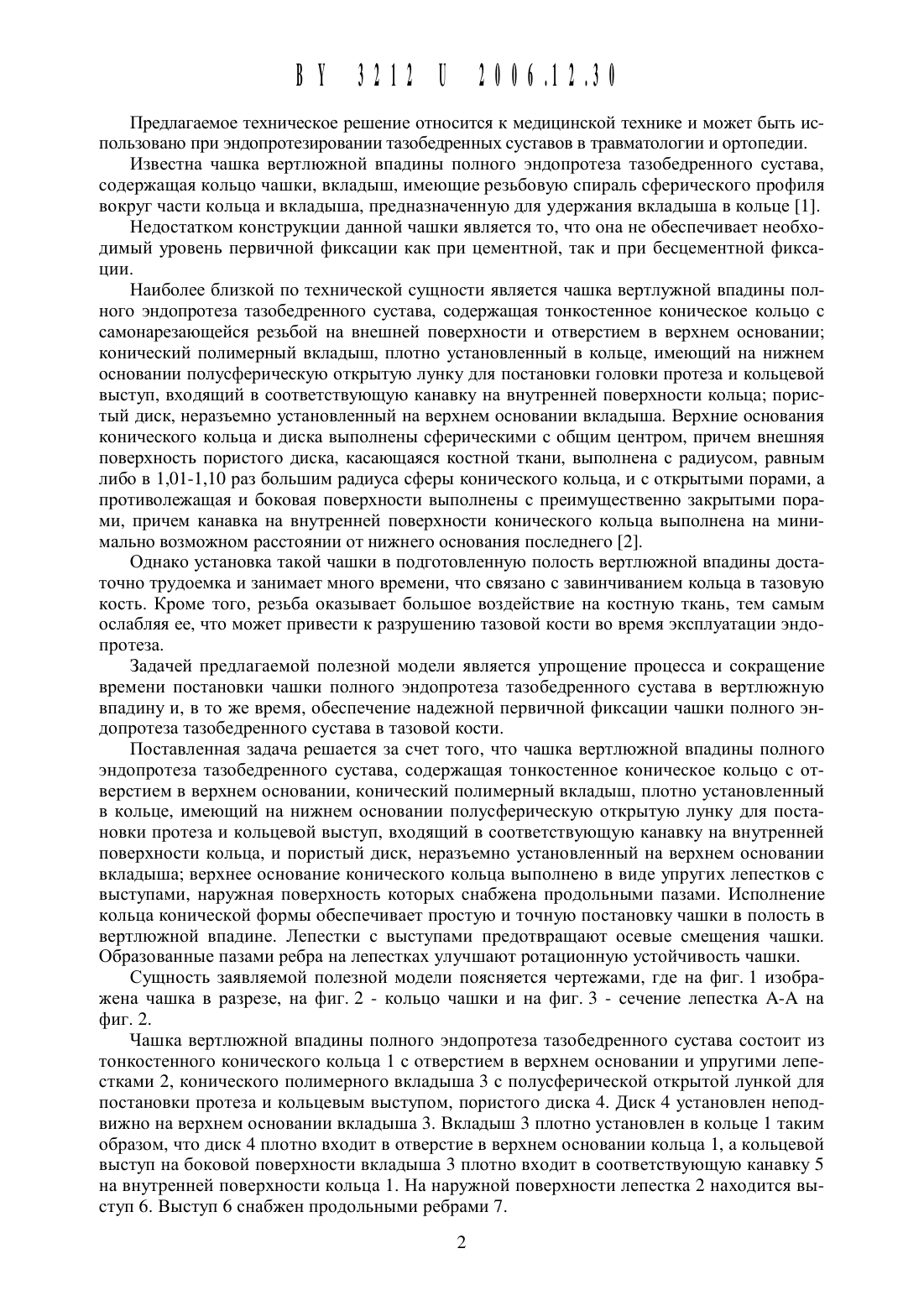

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУЧАШКА ВЕРТЛЮЖНОЙ ВПАДИНЫ ПОЛНОГО ЭНДОПРОТЕЗА ТАЗОБЕДРЕННОГО СУСТАВА(71) Заявитель Государственное научное учреждение Фи 3 ико-технический институт Национальной академии наук Беларуси (ВУ)(72) Авторы Данильчик Игорь Константинович Кантин Владимир Григорьевич Красиков Виктор Леонидович (ВУ)(73) Патентообладатель Государственное научное учреждение Физико-техни ческий институт Национальной академии наук Беларуси (ВУ)Чащка вертлюжной впадины полного эндопротеза тазобедренного сустава, содержащая тонкостенное коническое кольцо с отверстием в верхнем основании, конический полимерный вкладыш, плотно установленный в кольце, имеющий на нижнем основании полусферическую открытую лунку для постановки протеза и кольцевой выступ, входящий в соответствующую канавку на внутренней поверхности кольца, и Пористый диск, неразъемно установленный на верхнем основании вкладыша, отличающаяся тем, что верхнее основание конического кольца выполнено в виде упругих лепестков с выступами, наружная поверхность которых снабжена продольными пазами.2. 70 99/66866. МПК А 611 2/34. Чащка вертлюжной впадины полного эндопротезаПредлагаемое техническое решение относится К медицинской технике И может быть использовано при эндопротезировании тазобедренных суставов в травматологии и ортопедии.Известна чашка вертлюжной впадины полного эндопротеза тазобедренного сустава,содержащая кольцо чашки, вкладыш, имеющие резьбовую спираль сферического профиля вокруг части кольца и вкладыша, предназначенную для удержания вкладыша в кольце 1.Недостатком конструкции данной чашки является то, что она не обеспечивает необходимый уровень первичной фиксации как при цементной, так и при бесцементной фиксации.Наиболее близкой по технической сущности является чашка вертлужной впадины полного эндопротеза тазобедренного сустава, содержащая тонкостенное коническое кольцо с самонарезающейся резьбой на внешней поверхности и отверстием в верхнем основании конический полимерный вкладыш, плотно установленный в кольце, имеющий на нижнем основании полусферическую открытую лунку для постановки головки протеза и кольцевой выступ, входящий в соответствующую канавку на внутренней поверхности кольца пористый диск, неразъемно установленный на верхнем основании вкладыша. Верхние основания конического кольца и диска выполнены сферическими с общим центром, причем внешняя поверхность пористого диска, касающаяся костной ткани, выполнена с радиусом, равным либо в 1,О 1-1,1 О раз большим радиуса сферы конического кольца, и с открытыми порами, а противолежащая и боковая поверхности выполнены с преимущественно закрытыми порами, причем канавка на внутренней поверхности конического кольца выполнена на минимально возможном расстоянии от нижнего основания последнего 2.Однако установка такой чашки в подготовленную полость вертлюжной впадины достаточно трудоемка и занимает много времени, что связано с завинчиванием кольца в тазовую кость. Кроме того, резьба оказывает большое воздействие на костную ткань, тем самым ослабляя ее, что может привести к разрушению тазовой кости во время эксплуатации эндопротеза.Задачей предлагаемой полезной модели является упрощение процесса и сокращение времени постановки чашки полного эндопротеза тазобедренного сустава в вертлюжную впадину и, в то же время, обеспечение надежной первичной фиксации чашки полного эндопротеза тазобедренного сустава в тазовой кости.Поставленная задача решается за счет того, что чашка вертлюжной впадины полного эндопротеза тазобедренного сустава, содержащая тонкостенное коническое кольцо с отверстием в верхнем основании, конический полимерный вкладыш, плотно установленный в кольце, имеющий на нижнем основании полусферическую открытую лунку для постановки протеза и кольцевой выступ, входящий в соответствующую канавку на внутренней поверхности кольца, и пористый диск, неразъемно установленный на верхнем основании вкладыша верхнее основание конического кольца выполнено в виде упругих лепестков с выступами, наружная поверхность которых снабжена продольными пазами. Исполнение кольца конической формы обеспечивает простую и точную постановку чашки в полость в вертлюжной впадине. Лепестки с выступами предотвращают осевые смещения чашки. Образованные пазами ребра на лепестках улучшают ротационную устойчивость чашки.Сущность заявляемой полезной модели поясняется чертежами, где на фиг. 1 изображена чашка в разрезе, на фиг. 2 - кольцо чашки и на фиг. 3 - сечение лепестка А-А на фиг. 2.Чашка вертлюжной впадины полного эндопротеза тазобедренного сустава состоит из тонкостенного конического кольца 1 с отверстием в верхнем основании и упругими лепестками 2, конического полимерного вкладыша 3 с полусферической открытой лункой для постановки протеза и кольцевым выступом, пористого диска 4. Диск 4 установлен неподвижно на верхнем основании вкладыша 3. Вкладыш 3 плотно установлен в кольце 1 таким образом, что диск 4 плотно входит в отверстие в верхнем основании кольца 1, а кольцевой выступ на боковой поверхности вкладыша 3 плотно входит в соответствующую канавку 5 на внутренней поверхности кольца 1. На наружной поверхности лепестка 2 находится вь 1 ступ 6. Выступ 6 снабжен продольными ребрами 7.Чащка вертлюжной впадины полного эндопротеза тазобедренного сустава работает следующим образом. После разреза мягких тканей в области тазобедренного сустава и удаления измененной головки и щейки бедренной кости в вертлюжной впадине (на чертеже не показана) формируют фрезой полость под чащку. Конфигурация полости под чащку полностью повторяет наружные Контуры кольца 1, причем кольцевое углубление,соответствующее выступам 6, формируют на глубину, равную толщине выступа, без учета высоты продольных ребер 7. Кольцо 1 вставляют в сформированную полость, при этом во время вставки кольца 1 упругие элементы 2 сначала изгибаются внутрь кольца 1, а затем на конечной стадии вставки распрямляются таким образом, что выступ 6 входит в соответствующее кольцевое углубление в сформированной полости в костной ткани, а вь 1 ступь 1 6 касаются костной ткани лищь верщинами ребер 7. Затем устанавливают и замыкают в кольце 1 вкладыщ 3 с диском 4. При этом лепесток 2 полностью распрямляется и ребра 7 выступа 6 лепестка 2 вдавливаются в костную ткань в сформированной полости под чащку,а кольцевой выступ на вкладыще 3 плотно входит в соответствующую канавку 5 кольца 1. Таким образом, коническая поверхность кольца 1, выступ 6 и ребра 7 обеспечивают надежную первичную фиксацию чащки вертлюжной впадины в полости. Чащку вертлюжной впадины полного эндопротеза тазобедренного сустава используют совместно с ножкой,сферическая головка которой размещается в лунке полимерного вкладыща 3. В костномозговой канал бедренной кости в сформированное ложе устанавливают ножку протеза,сферическую головку которой размещают в лунке вкладыща 3. Рану послойно защивают и при необходимости ставят дренажную систему. Таким образом, ребра 7 обеспечивают ротационную устойчивость чащки. Выступ 6 предотвращает смещения чащки в осевом направлении, что обеспечивается определенной формой выступов. Коническая поверхность кольца 1 обеспечивает точность постановки и плотное прилегание чащки к костной ткани. В пустое пространство между лепестками 2 может врасти костная ткань, тем самым повь 1 сится ротационная устойчивость чащки, т.е. обеспечится вторичная фиксация.В ГНУ Физико-технический институт НАН Беларуси изготовлена чащка вертлюжной впадины полного эндопротеза тазобедренного сустава. Эксперименты показали, что процесс постановки чащки полного эндопротеза тазобедренного сустава в вертлюжную впадину упрощается, время постановки сокращается, а также обеспечивается необходимый уровень первичной фиксации чащки в тазовой кости.Использование предложенной конструкции чащки позволяет упростить процесс и сократить время постановки чащки полного эндопротеза тазобедренного сустава в вертлюжную впадину, а также обеспечить надежную первичную фиксацию чащки эндопротеза в тазовой кости. Простая геометрия поверхности кольца чащки 1 способствует не только ускорению постановки чащки, но и упрощению ее изготовления, снижению материало- и энергозатрат при ее изготовлении.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
