Устройство для тренировки рук

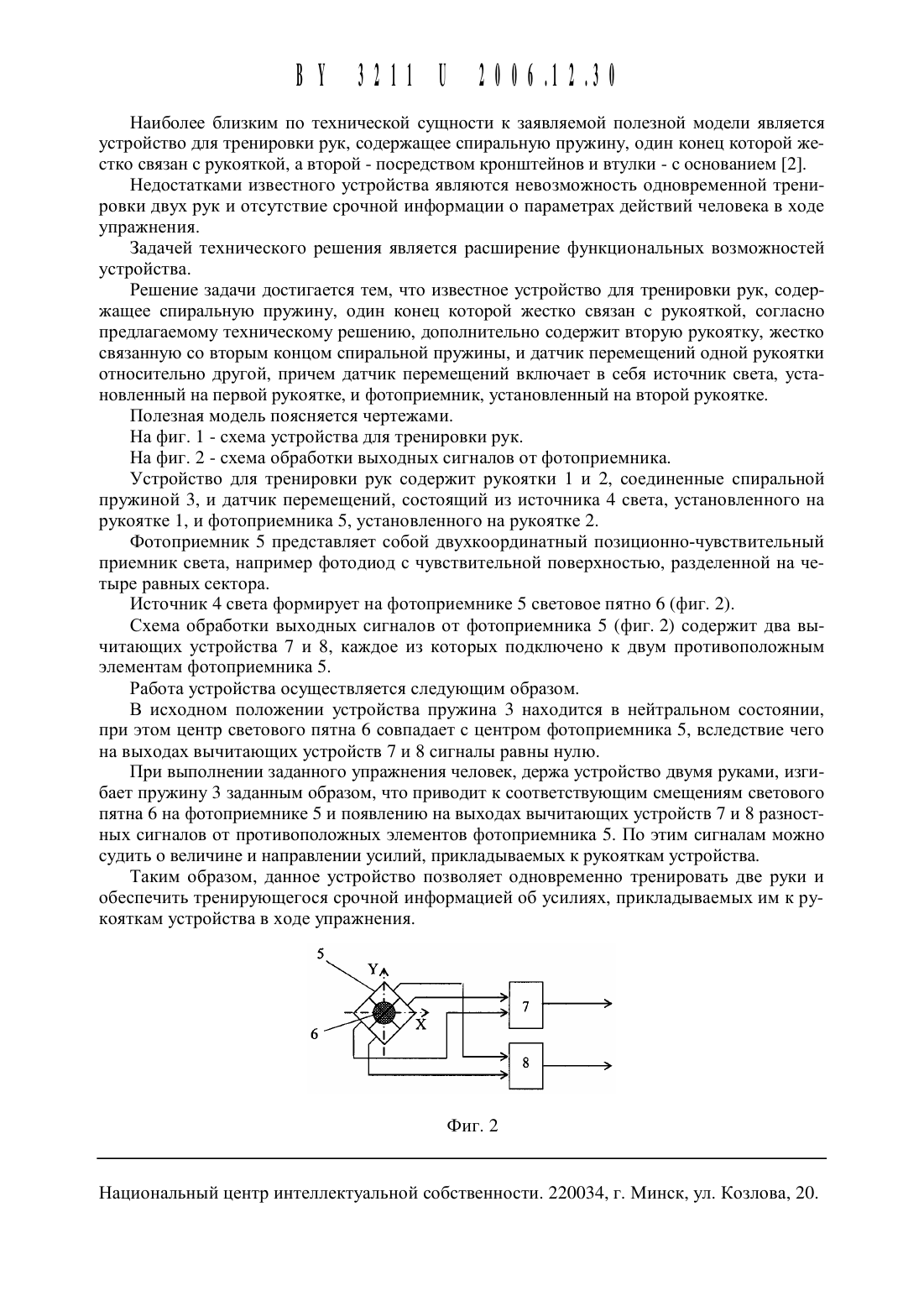

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(54) УСТРОИСТВО ДЛЯ ТРЕНИРОВКИ РУК(71) Заявитель Государственное научное учреждение Институт механики И надежности мащин Национальной академии наук Беларуси (ВУ)(72) Автор Дубовский Владимир Андреевич (ВУ)(73) Патентообладатель Государственное научное учреждение Институт механики и надежности мащин Национальной академии наук Беларуси (ВУ)Устройство для тренировки рук, содержащее спиральную пружину, один конец которой жестко связан с рукояткой, отличающееся тем, что оно дополнительно содержит вторую рукоятку, жестко связанную со вторым концом спиральной пружины, и датчик перемещений одной рукоятки относительно другой, причем датчик перемещений включает в себя источник света, установленный на первой рукоятке, и фотоприемник, установленный на второй рукоятке.Предлагаемое техническое рещение относится к области медицины и может быть использовано в реабилитационных мероприятиях.Известно устройство для тренировки кисти руки, содержащее конусообразный груз,снабженный первой магнитной таблеткой и первым фрикционным диском и установленный на дисковой опоре, снабженной второй магнитной таблеткой и вторым фрикционным диском, которая жестко связана с базовой опорой 1.Недостатком известного устройства является то, что оно обладает ограниченными функциональными возможностями, так как позволяет тренировать лищь однотипные вращательные движения кисти руки.Наиболее близким по технической сущности К заявляемой полезной модели является устройство для тренировки рук, содержащее спиральную пружину, один конец которой жестко связан с рукояткой, а второй - посредством кронштейнов и втулки - с основанием 2.Недостатками известного устройства являются невозможность одновременной тренировки двух рук и отсутствие срочной информации о параметрах действий человека в ходе упражнения.Задачей технического решения является расширение функциональных возможностей устройства.Решение задачи достигается тем, что известное устройство для тренировки рук, содержащее спиральную пружину, один конец которой жестко связан с рукояткой, согласно предлагаемому техническому решению, дополнительно содержит вторую рукоятку, жестко связанную со вторым концом спиральной пружины, и датчик перемещений одной рукоятки относительно другой, причем датчик перемещений включает в себя источник света, установленнь 1 й на первой рукоятке, и фотоприемник, установленный на второй рукоятке.Полезная модель поясняется чертежами.На фиг. 1 - схема устройства для тренировки рук.На фиг. 2 - схема обработки выходных сигналов от фотоприемника.Устройство для тренировки рук содержит рукоятки 1 и 2, соединенные спиральной пружиной 3, и датчик перемещений, состоящий из источника 4 света, установленного на рукоятке 1, и фотоприемника 5, установленного на рукоятке 2.Фотоприемник 5 представляет собой двухкоординатнь 1 й позиционно-чувствительнь 1 й приемник света, например фотодиод с чувствительной поверхностью, разделенной на четь 1 ре равных сектора.Источник 4 света формирует на фотоприемнике 5 световое пятно 6 (фиг. 2).Схема обработки выходных сигналов от фотоприемника 5 (фиг. 2) содержит два вь 1 читающих устройства 7 и 8, каждое из которых подключено к двум противоположным элементам фотоприемника 5.Работа устройства осуществляется следующим образом.В исходном положении устройства пружина 3 находится в нейтральном состоянии,при этом центр светового пятна 6 совпадает с центром фотоприемника 5, вследствие чего на выходах вычитающих устройств 7 и 8 сигналы равны нулю.При выполнении заданного упражнения человек, держа устройство двумя руками, изгибает пружину 3 заданным образом, что приводит к соответствующим смещениям светового пятна 6 на фотоприемнике 5 и появлению на выходах вычитающих устройств 7 и 8 разностных сигналов от противоположных элементов фотоприемника 5. По этим сигналам можно судить о величине и направлении усилий, прикладываемых к рукояткам устройства.Таким образом, данное устройство позволяет одновременно тренировать две руки и обеспечить тренирующегося срочной информацией об усилиях, прикладываемых им к рукояткам устройства в ходе упражнения.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
