Строительный элемент

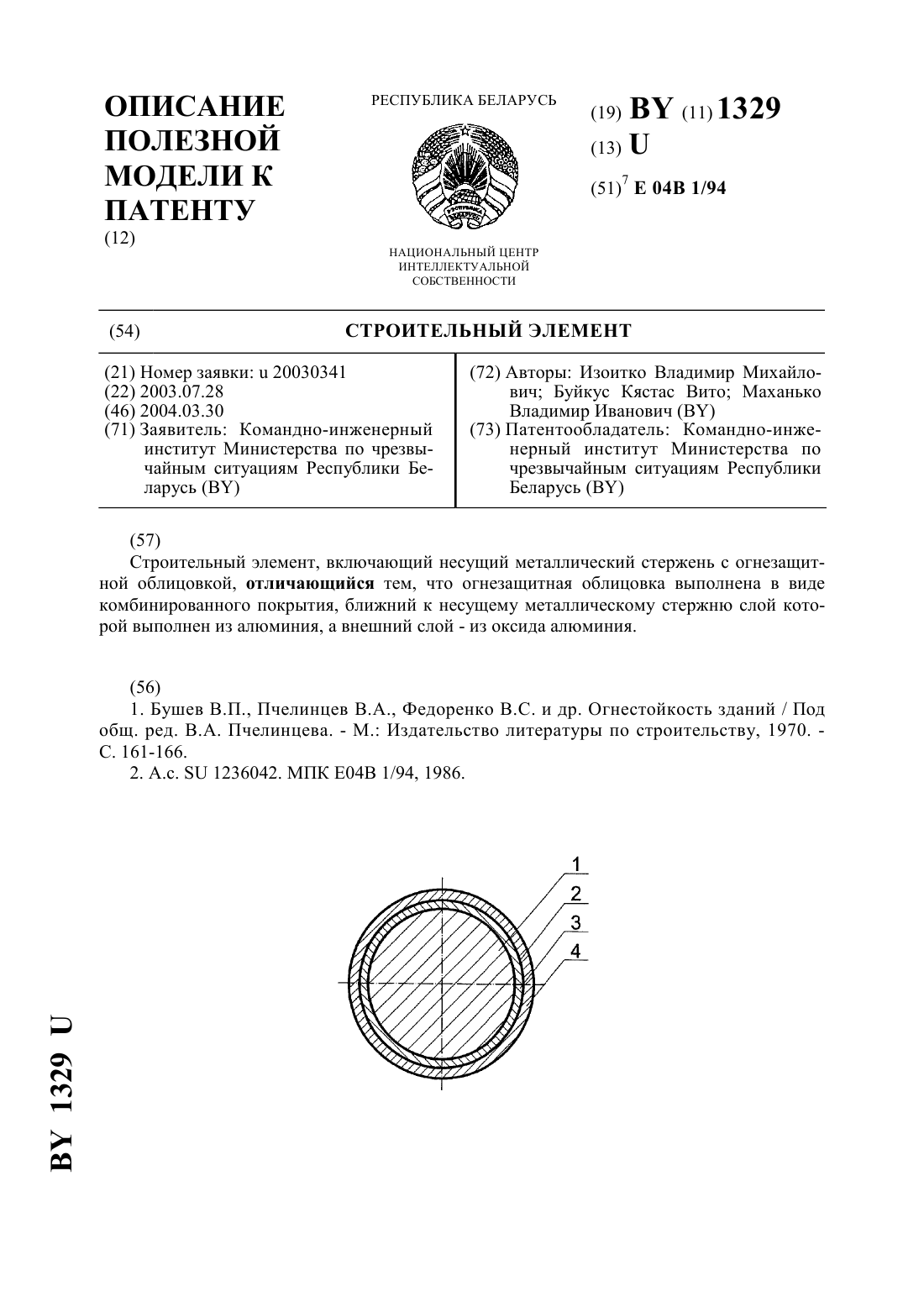

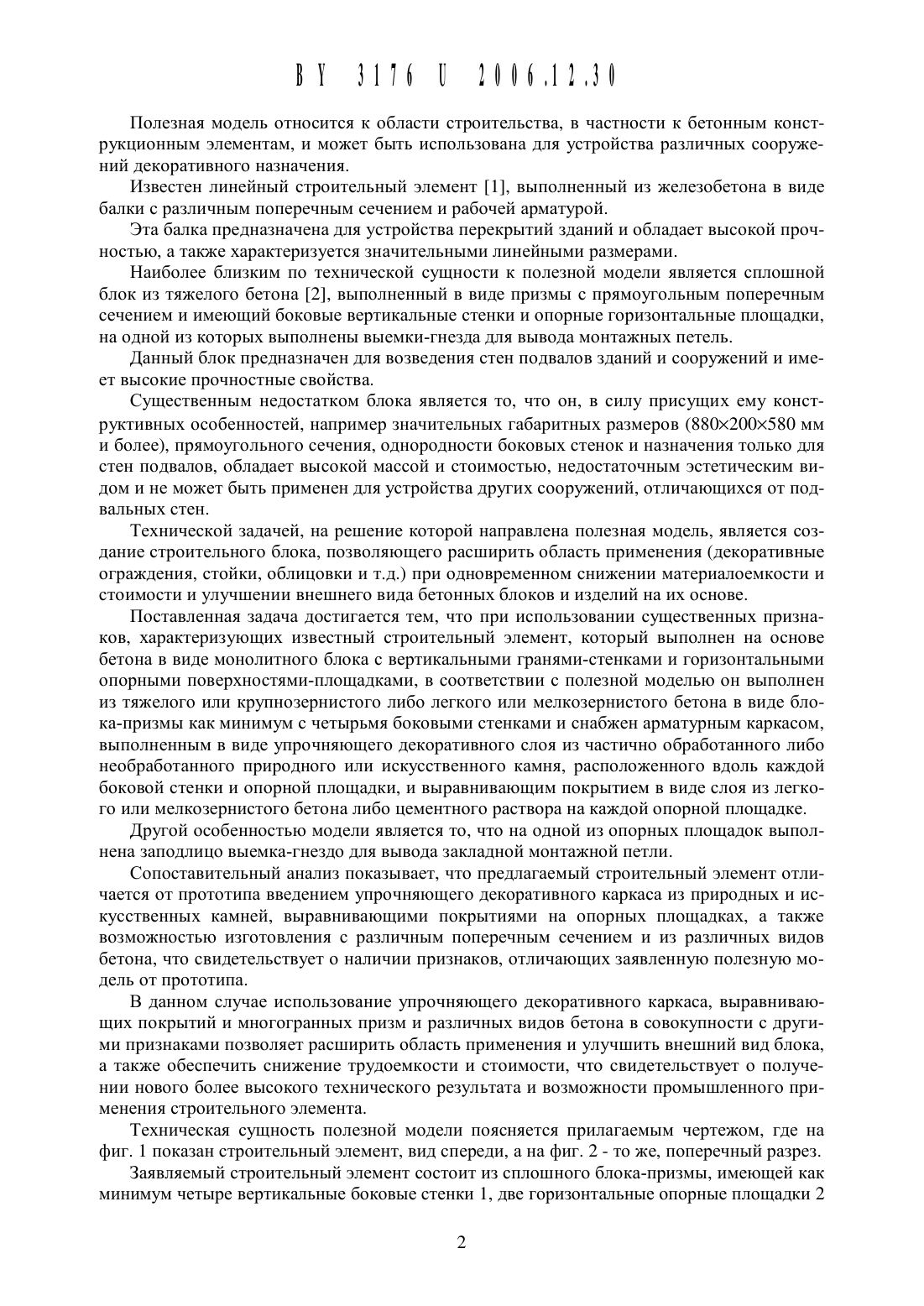

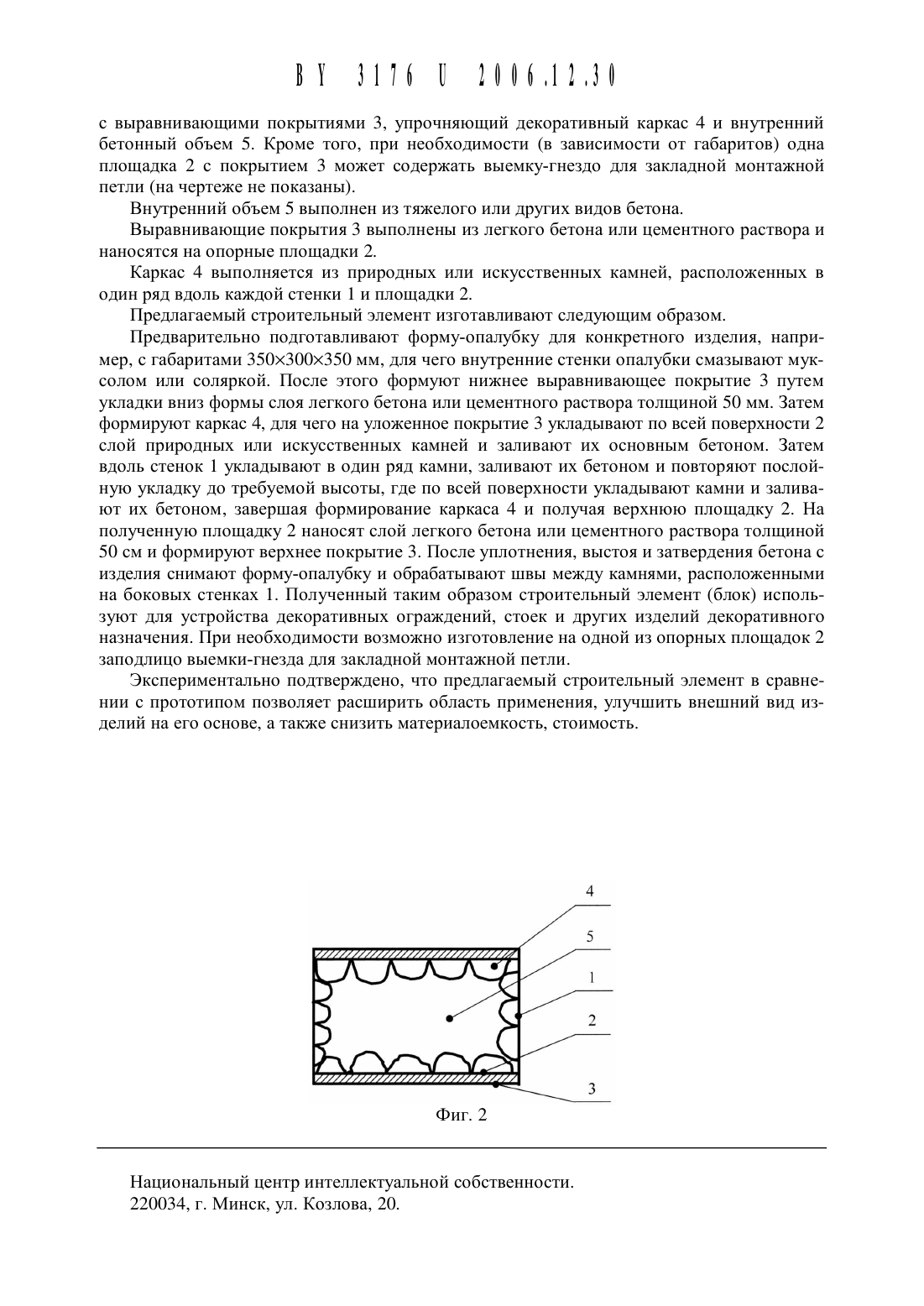

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(71) Заявители Володько Сергей Михайлович Романов Артур Владимирович (ВУ)(72) Авторы Володько Сергей Михайлович Романов Артур Владимирович(73) Патентообладатели Володько Сергей Михайлович Романов Артур Владимирович (ВУ)1. Строительный элемент, выполненный на основе бетона в виде монолитного блока с вертикальными боковыми стенками и горизонтальными опорными площадками, отличающийся тем, что он выполнен из тяжелого или крупнозернистого либо легкого или мелкозернистого бетона в виде блока-призмы как минимум с четырьмя боковыми стенками и снабжен арматурным каркасом, выполненным в виде упрочняюЩего декоративного слоя из частично обработанного или необработанного природного либо искусственного камня, расположенного в один ряд вдоль каждой боковой стенки и опорной площадки, и выравниваюЩим покрытием в виде слоя из легкого или мелкозернистого бетона либо цементного раствора на каждой опорной площадке.2. Строительный элемент по п. 1, отличающийся тем, что на одной из опорных плоЩадок выполнена заподлицо выемка-гнездо для закладной монтажной петли.2. Типовые строительные конструкции, изделия и узлы, серия Б 1.016.1-1. Блоки бе тонные для стен и подвалов зданий и сооружений. - Вып. 1.98. Рабочие чертежи. ГП Стройтехнорм, РБ, 1998. - С. 11-12.Полезная модель относится К области строительства, в частности К бетонным конструкционным элементам, И может быть использована для устройства различных сооружений декоративного назначения.Известен линейный строительный элемент 1, выполненный из железобетона в виде балки с различным поперечным сечением и рабочей арматурой.Эта балка предназначена для устройства перекрытий зданий и обладает высокой прочностью, а также характеризуется значительными линейными размерами.Наиболее близким по технической сущности к полезной модели является сплошной блок из тяжелого бетона 2, выполненный в виде призмы с прямоугольным поперечным сечением и имеющий боковые вертикальные стенки и опорные горизонтальные площадки,на одной из которых выполнены выемки-гнезда для вывода монтажных петель.Данный блок предназначен для возведения стен подвалов зданий и сооружений и имеет высокие прочностные свойства.Существенным недостатком блока является то, что он, в силу присущих ему конструктивных особенностей, например значительных габаритных размеров (88 Ох 2 ООх 58 О мм и более), прямоугольного сечения, однородности боковых стенок и назначения только для стен подвалов, обладает высокой массой и стоимостью, недостаточным эстетическим видом и не может быть применен для устройства других сооружений, отличающихся от подвальных стен.Технической задачей, на решение которой направлена полезная модель, является создание строительного блока, позволяющего расширить область применения (декоративные ограждения, стойки, облицовки и т.д.) при одновременном снижении материалоемкости и стоимости и улучшении внешнего вида бетонных блоков и изделий на их основе.Поставленная задача достигается тем, что при использовании существенных признаков, характеризующих известный строительный элемент, который выполнен на основе бетона в виде монолитного блока с вертикальными гранями-стенками и горизонтальными опорными поверхностями-площадками, в соответствии с полезной моделью он выполнен из тяжелого или крупнозернистого либо легкого или мелкозернистого бетона в виде блока-призмь 1 как минимум с четырьмя боковыми стенками и снабжен арматурным каркасом,выполненным в виде упрочняющего декоративного слоя из частично обработанного либо необработанного природного или искусственного камня, расположенного вдоль каждой боковой стенки и опорной площадки, и выравнивающим покрытием в виде слоя из легкого или мелкозернистого бетона либо цементного раствора на каждой опорной площадке.Другой особенностью модели является то, что на одной из опорных площадок вь 1 полнена заподлицо выемка-гнездо для вывода закладной монтажной петли.Сопоставительный анализ показывает, что предлагаемый строительный элемент отличается от прототипа введением упрочняющего декоративного каркаса из природных и искусственных камней, выравнивающими покрытиями на опорных площадках, а также возможностью изготовления с различным поперечным сечением и из различных видов бетона, что свидетельствует о наличии признаков, отличающих заявленную полезную модель от прототипа.В данном случае использование упрочняющего декоративного каркаса, вь 1 равнивающих покрытий и многогранных призм и различных видов бетона в совокупности с другими признаками позволяет расширить область применения и улучшить внешний вид блока,а также обеспечить снижение трудоемкости и стоимости, что свидетельствует о получении нового более высокого технического результата и возможности промышленного применения строительного элемента.Техническая сущность полезной модели поясняется прилагаемым чертежом, где на фиг. 1 показан строительный элемент, вид спереди, а на фиг. 2 - то же, поперечный разрез.Заявляемый строительный элемент состоит из сплошного блока-призмы, имеющей как минимум четыре вертикальные боковые стенки 1, две горизонтальные опорные площадки 2с вь 1 равнивающими покрытиями 3, упрочняющий Декоративный каркас 4 и внутренний бетонный объем 5. Кроме того, при необходимости (в зависимости от габаритов) одна площадка 2 с покрытием 3 может содержать вь 1 емку-гнездо для закладной монтажной петли (на чертеже не показаны).Внутренний объем 5 выполнен из тяжелого или других видов бетона.Выравнивающие покрытия 3 выполнены из легкого бетона или цементного раствора и наносятся на опорные площадки 2.Каркас 4 выполняется из природных или искусственных камней, расположенных в один ряд вдоль каждой стенки 1 и площадки 2.Предлагаемый строительный элемент изготавливают следующим образом.Предварительно подготавливают форму-опалубку для конкретного изделия, например, с габаритами 350300350 мм, для Чего внутренние стенки опалубки смазывают муксолом или соляркой. После этого формуют нижнее выравнивающее покрытие 3 путем укладки вниз формы слоя легкого бетона или цементного раствора толщиной 50 мм. Затем формируют каркас 4, для чего на уложенное покрытие 3 укладывают по всей поверхности 2 слой природных или искусственных камней и заливают их основным бетоном. Затем вдоль стенок 1 укладывают в один ряд камни, заливают их бетоном и повторяют послойную укладку до требуемой высоты, где по всей поверхности укладывают камни и заливают их бетоном, завершая формирование каркаса 4 и получая верхнюю площадку 2. На полученную площадку 2 наносят слой легкого бетона или цементного раствора толщиной 50 см и формируют верхнее покрытие 3. После уплотнения, выстоя и затвердения бетона с изделия снимают форму-опалубку и обрабатывают щвы между камнями, расположенными на боковых стенках 1. Полученный таким образом строительный элемент (блок) используют для устройства декоративных ограждений, стоек и других изделий декоративного назначения. При необходимости возможно изготовление на одной из опорных площадок 2 заподлицо выемки-гнезда для закладной монтажной петли.Экспериментально подтверждено, что предлагаемый строительный элемент в сравнении с прототипом позволяет расширить область применения, улучшить внещний вид изделий на его основе, а также снизить материалоемкость, стоимость.Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
