Форма для инкрустации бетонных изделий

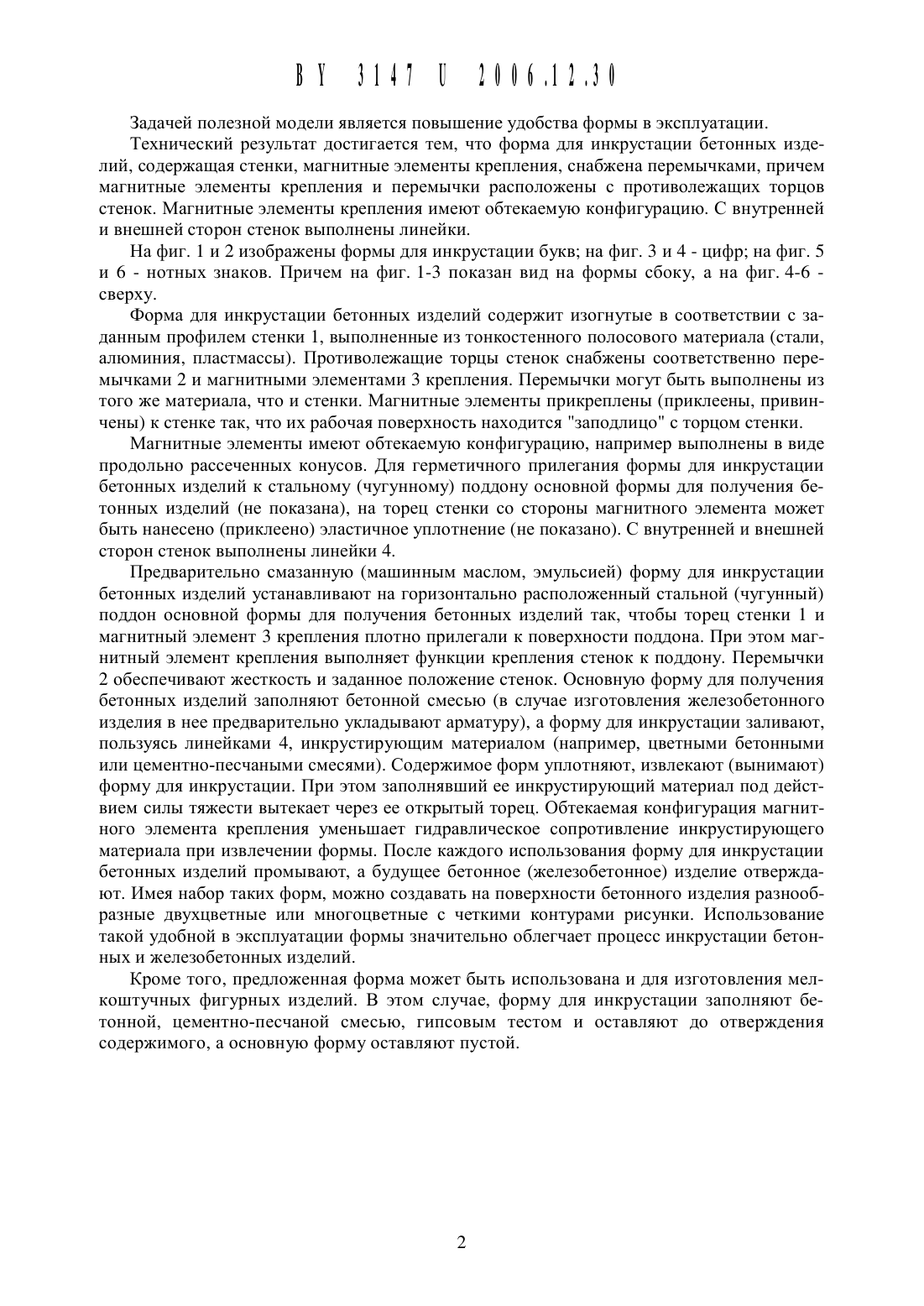

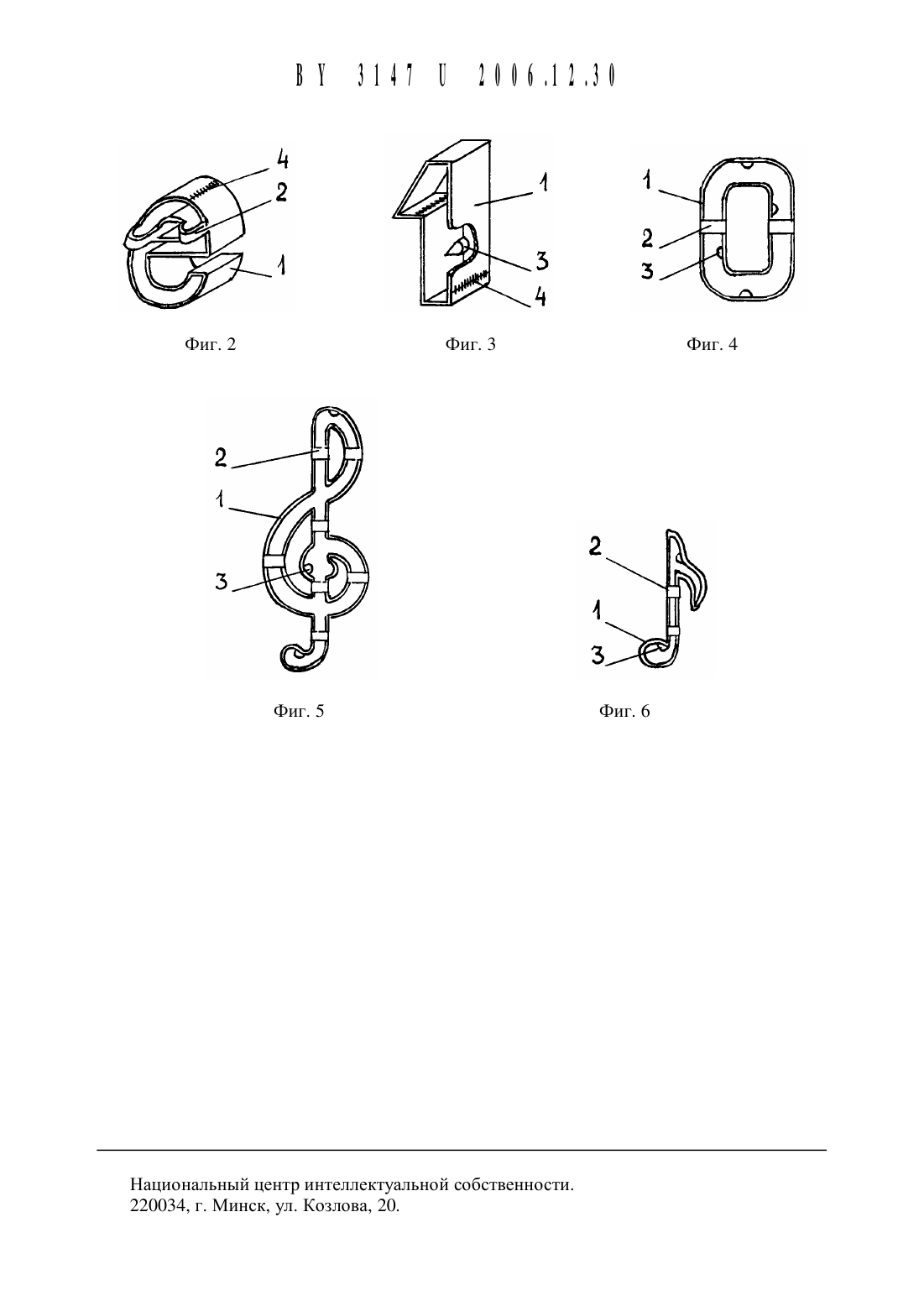

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(54) ФОРМА ДЛЯ ИНКРУСТАЦИИ БЕТОННЫХ ИЗДЕЛИЙ(21) Номер заявки 11 20060251 (72) Автор Щепочкина Юлия Алексеевна(71) Заявитель Щепочкина Юлия Алек- (73) Патентообладатель Щепочкина Юлия сеевна (КН) Алексеевна (КН)1. Форма для инкрустации бетонных изделий, содержащая стенки, Магнитные элементы крепления, отличающаяся тем, что снабжена перемычками, Причем магнитные элементы крепления и перемычки расположены с противолежащих торцов стенок.2. Форма для инкрустации бетонных изделий по п. 1, отличающаяся тем, что магнитные элементы крепления имеют обтекаемую конфигурацию.3. Форма для инкрустации бетонных изделий по п. 1, отличающаяся тем, что с внутренней и внешней сторон стенок выполнены линейки.(56) 1. Попов Л.Н. Лабораторные испытания строительных материалов и изделий. - М.Полезная модель относится к устройствам, предназначенным для инкрустации, преимущественно, бетонных и железобетонных изделий.Известна также форма, содержащая стенки, магнитные элементы крепления 2. Такая форма неудобна в эксплуатации и непригодна для выполнения работ по инкрустации бетонных и железобетонных изделий.Задачей полезной Модели является повышение удобства формы в эксплуатации.Технический результат достигается тем, что форма для инкрустации бетонных изделий, содержащая стенки, Магнитные элементы крепления, снабжена перемычками, причем магнитные элементы крепления и перемычки расположены с противолежащих торцов стенок. Магнитные элементы крепления имеют обтекаемую конфигурацию. С внутренней и внешней сторон стенок выполнены линейки.На фиг. 1 и 2 изображены формы для инкрустации букв на фиг. 3 и 4 - цифр на фиг. 5 и 6 - нотных знаков. Причем на фиг. 1-3 показан вид на формы сбоку, а на фиг. 4-6 сверху.Форма для инкрустации бетонных изделий содержит изогнутые в соответствии с заданным профилем стенки 1, выполненные из тонкостенного полосового материала (стали,алюминия, пластмассы). Противолежащие торцы стенок снабжены соответственно перемычками 2 и магнитными элементами 3 крепления. Перемычки могут быть выполнены из того же материала, что и стенки. Магнитные элементы прикреплены (приклеены, привинчены) к стенке так, что их рабочая поверхность находится заподлицо с торцом стенки.Магнитные элементы имеют обтекаемую конфигурацию, например выполнены в виде продольно рассеченных конусов. Для герметичного прилегания формы для инкрустации бетонных изделий к стальному (чугунному) поддону основной формы для получения бетонных изделий (не показана), на торец стенки со стороны магнитного элемента может быть нанесено (приклеено) эластичное уплотнение (не показано). С внутренней и внешней сторон стенок выполнены линейки 4.Предварительно смазанную (машинным маслом, эмульсией) форму для инкрустации бетонных изделий устанавливают на горизонтально расположенный стальной (чугунный) поддон основной формы для получения бетонных изделий так, чтобы торец стенки 1 и магнитный элемент 3 крепления плотно прилегали к поверхности поддона. При этом магнитный элемент крепления выполняет функции крепления стенок к поддону. Перемычки 2 обеспечивают жесткость и заданное положение стенок. Основную форму для получения бетонных изделий заполняют бетонной смесью (в случае изготовления железобетонного изделия в нее предварительно укладывают арматуру), а форму для инкрустации заливают,пользуясь линейками 4, инкрустирующим материалом (например, цветными бетонными или цементно-песчаными смесями). Содержимое форм уплотняют, извлекают (вынимают) форму для инкрустации. При этом заполнявший ее инкрустирующий материал под действием силы тяжести вытекает через ее открытый торец. Обтекаемая конфигурация магнитного элемента крепления уменьшает гидравлическое сопротивление инкрустирующего материала при извлечении формы. После каждого использования форму для инкрустации бетонных изделий промывают, а будущее бетонное (железобетонное) изделие отверждают. Имея набор таких форм, можно создавать на поверхности бетонного изделия разнообразные двухцветные или многоцветные с четкими контурами рисунки. Использование такой удобной в эксплуатации формы значительно облегчает процесс инкрустации бетонных и железобетонных изделий.Кроме того, предложенная форма может быть использована и для изготовления мелкоштучнь 1 х фигурных изделий. В этом случае, форму для инкрустации заполняют бетонной, цементно-песчаной смесью, гипсовым тестом и оставляют до отверждения содержимого, а основную форму оставляют пустой.Национальный Центр Интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
