Зонт

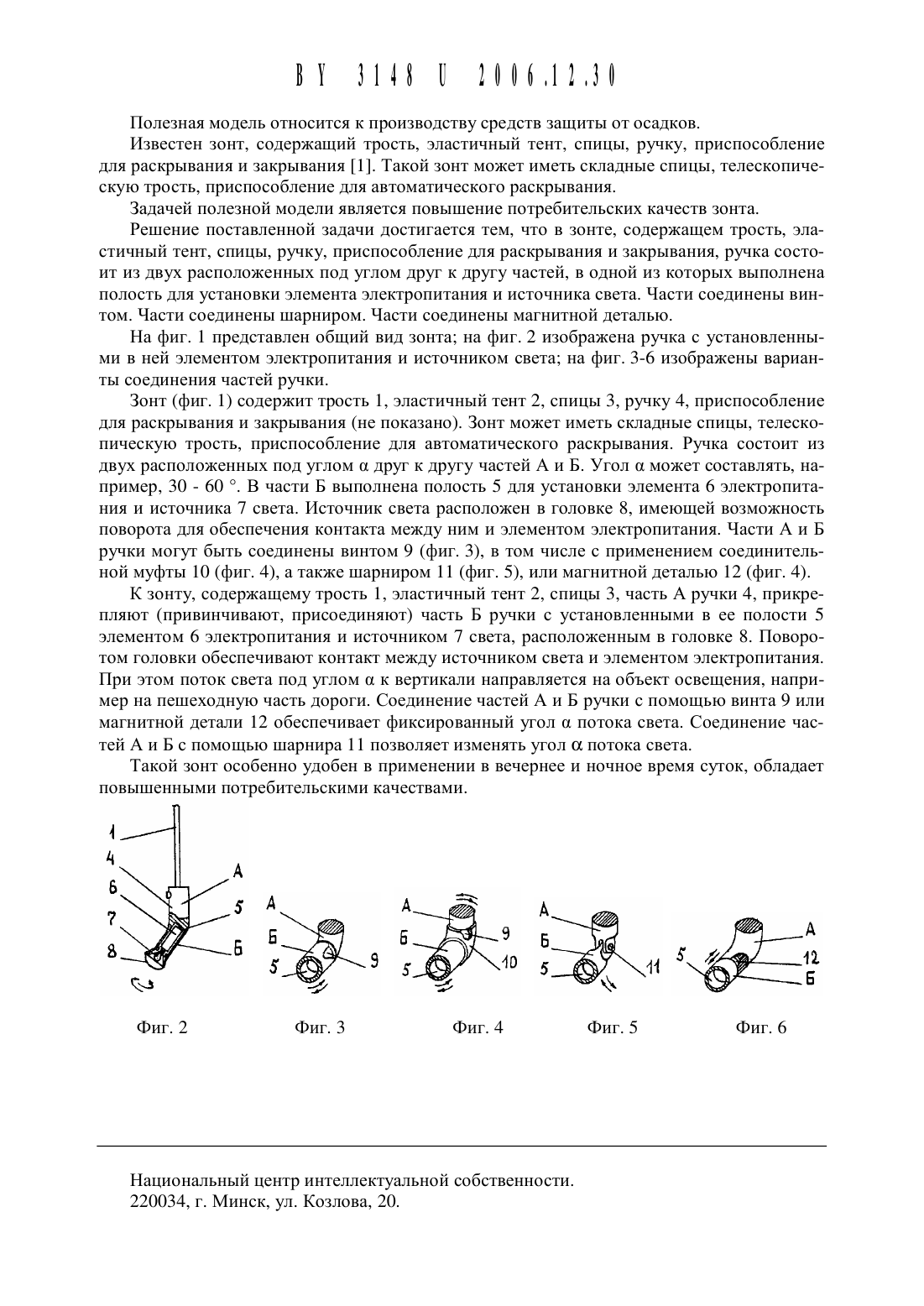

ОПИСАНИЕ ПОЛЕЗНОЙ МОДЕЛИ к ПАТЕНТУ(21) Номер заявки 11 20060252 (72) Автор Щепочкина Юлия Алексеевна(71) Заявитель Щепочкина Юлия Алек- (73) Патентообладатель Щепочкина Юлия сеевна (КН) Алексеевна (КН)1. Зонт, содержащий трость, эластичный тент, спицы, ручку, Приспособление для раскрывания и закрывания, отличающийся тем, ЧТО ручка состоит из двух расположенных Под углом друг К другу Частей, в одной из которых выполнена Полость для установки элемента электропитания и источника света.2. Зонт По П. 1, отличающийся тем, что части соединены винтом.3. Зонт По П. 1, отличающийся тем, что части соединены шарниром.4. Зонт По П. 1, отличающийся тем, что части соединены магнитной деталью.Полезная Модель относится К производству средств защиты от осадков.Известен зонт, содержащий трость, эластичный тент, спицы, ручку, приспособление для раскрывания и закрывания 1. Такой зонт может иметь складные спицы, телескопическую трость, приспособление для автоматического раскрывания.Задачей полезной модели является повышение потребительских качеств зонта.Решение поставленной задачи достигается тем, что в зонте, содержащем трость, эластичный тент, спицы, ручку, приспособление для раскрывания и закрывания, ручка состоит из двух расположенных под углом друг к другу частей, в одной из которых выполнена полость для установки элемента электропитания и источника света. Части соединены винтом. Части соединены щарниром. Части соединены магнитной деталью.На фиг. 1 представлен общий вид зонта на фиг. 2 изображена ручка с установленнь 1 ми в ней элементом электропитания и источником света на фиг. 3-6 изображены варианты соединения частей ручки.Зонт (фиг. 1) содержит трость 1, эластичный тент 2, спицы 3, ручку 4, приспособление для раскрывания и закрывания (не показано). Зонт может иметь складные спицы, телескопическую трость, приспособление для автоматического раскрывания. Ручка состоит из двух расположенных под углом а друг к другу частей А и Б. Угол а может составлять, например, 30 - 60 . В части Б выполнена полость 5 для установки элемента 6 электропитания и источника 7 света. Источник света расположен в головке 8, имеющей возможность поворота для обеспечения контакта между ним и элементом электропитания. Части А и Б ручки могут быть соединены винтом 9 (фиг. 3), в том числе с применением соединительной муфты 10 (фиг. 4), а также щарниром 11 (фиг. 5), или магнитной деталью 12 (фиг. 4).К зонту, содержащему трость 1, эластичный тент 2, спицы 3, часть А ручки 4, прикрепляют (привинчивают, присоединяют) часть Б ручки с установленными в ее полости 5 элементом 6 электропитания и источником 7 света, расположенным в головке 8. Поворотом головки обеспечивают контакт между источником света и элементом электропитания. При этом поток света под углом ос к вертикали направляется на объект освещения, например на пещеходную часть дороги. Соединение частей А и Б ручки с помощью винта 9 или магнитной детали 12 обеспечивает фиксированный угол а потока света. Соединение частей А и Б с помощью щарнира 11 позволяет изменять угол ос потока света.Такой зонт особенно удобен в применении в вечернее и ночное время суток, обладает повыщенными потребительскими качествами.Национальный Центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
