Форма для электропрогрева бетонных блоков

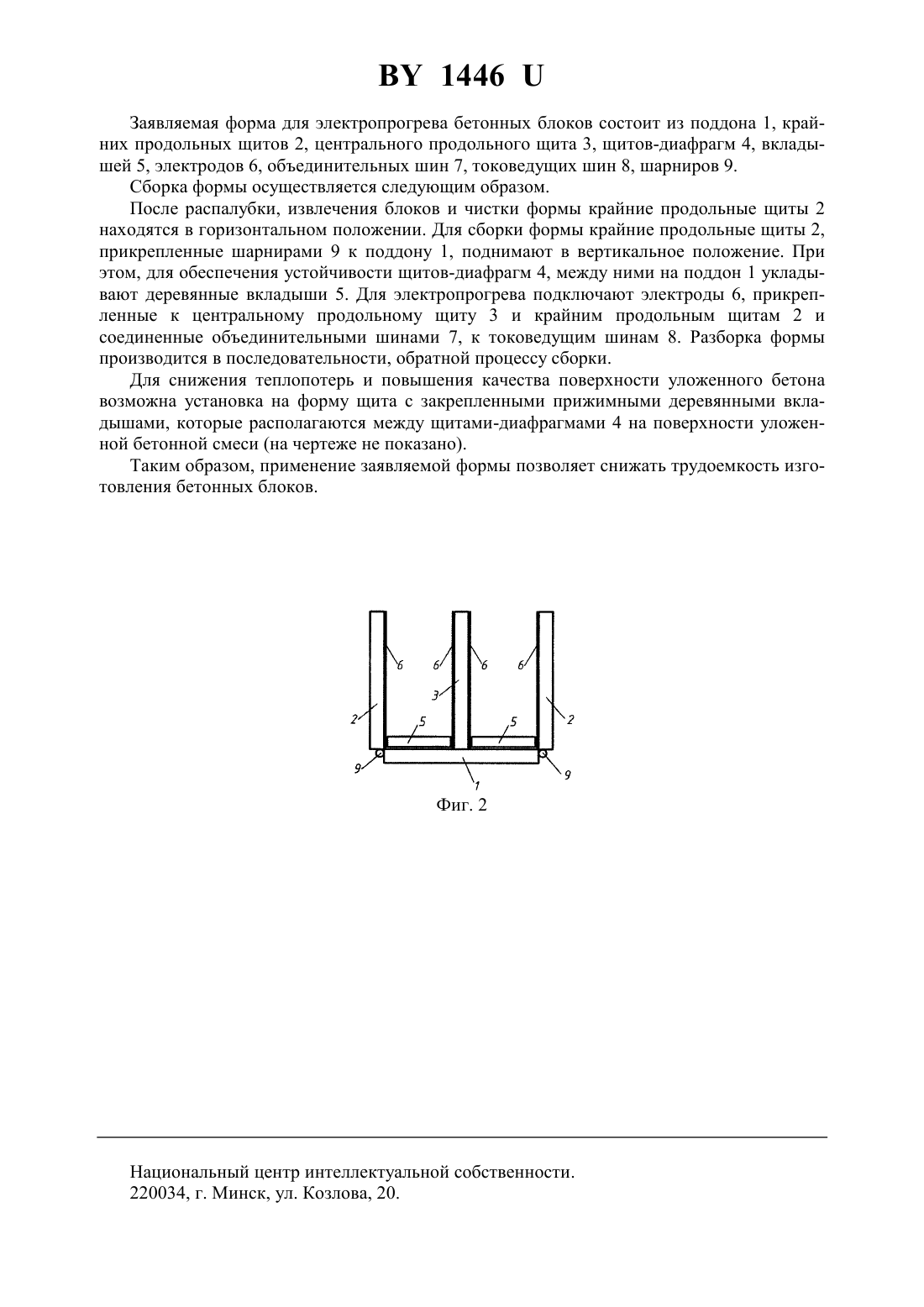

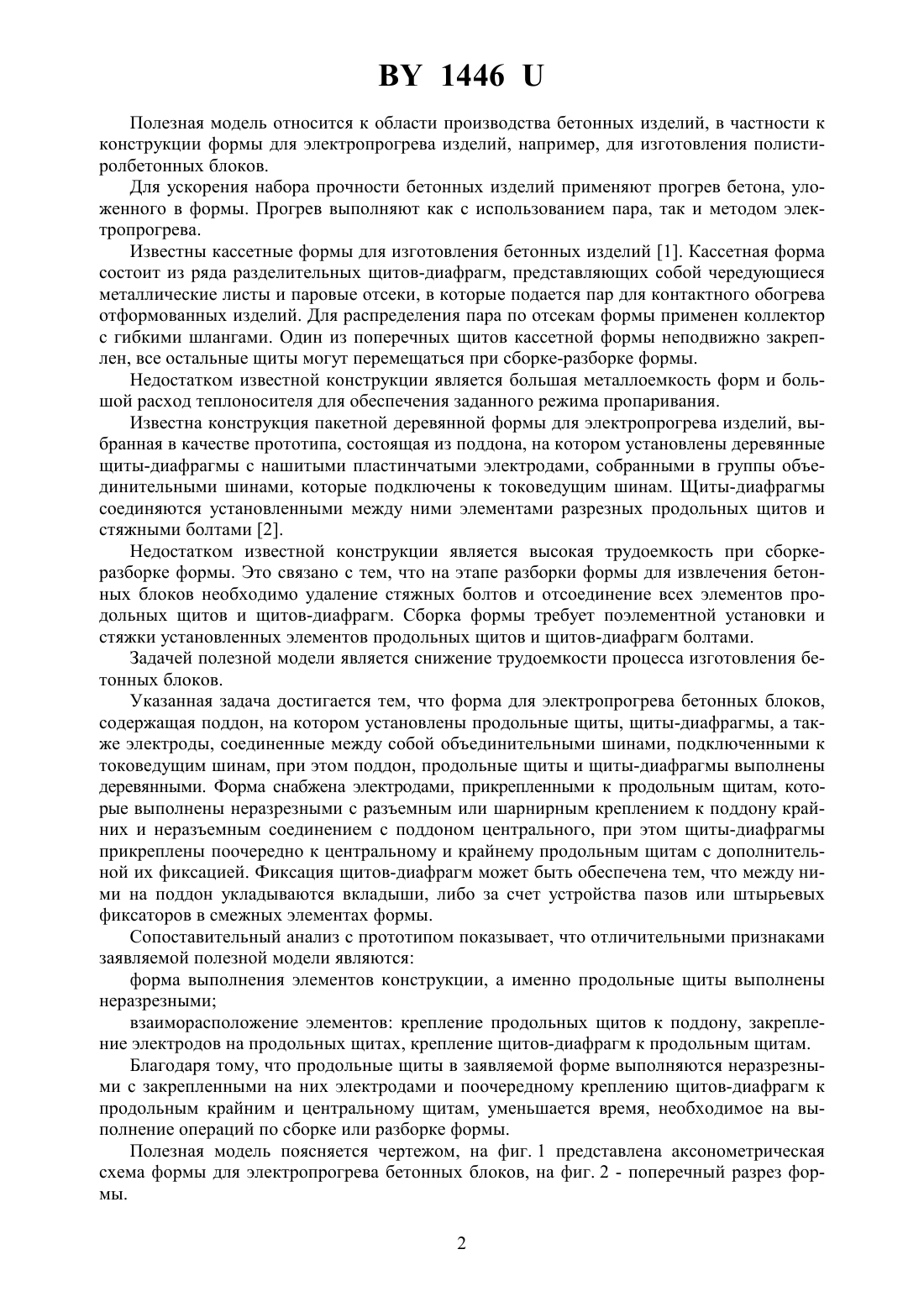

НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ ФОРМА ДЛЯ ЭЛЕКТРОПРОГРЕВА БЕТОННЫХ БЛОКОВ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Автор Бозылев Василий Васильевич Сафончик Дмитрий Иосифович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Форма для электропрогрева бетонных блоков, содержащая поддон, на котором установлены продольные щиты, щиты-диафрагмы, а также электроды, соединенные между собой объединительными шинами, подключенными к токоведущим шинам, при этом поддон, продольные щиты и щиты-диафрагмы выполнены деревянными, отличающаяся тем,что электроды прикреплены к продольным щитам, которые выполнены неразрезными с разъемным или шарнирным креплением к поддону крайних и неразъемным соединением с поддоном центрального, при этом щиты-диафрагмы прикреплены поочередно к центральному и крайнему продольным щитам с дополнительной их фиксацией.(56) 1. Волчанский Р.А. Производство железобетонных изделий / Изд. 4-е, испр. и доп. М. Высш. школа, 1970. - С. 247-248. 360 с. 2. Волчанский Р.А. Производство железобетонных изделий / Изд. 4-е, испр. и доп. М. Высш. школа, 1970. -С. 244-246. 360 с. 1446 Полезная модель относится к области производства бетонных изделий, в частности к конструкции формы для электропрогрева изделий, например, для изготовления полистиролбетонных блоков. Для ускорения набора прочности бетонных изделий применяют прогрев бетона, уложенного в формы. Прогрев выполняют как с использованием пара, так и методом электропрогрева. Известны кассетные формы для изготовления бетонных изделий 1. Кассетная форма состоит из ряда разделительных щитов-диафрагм, представляющих собой чередующиеся металлические листы и паровые отсеки, в которые подается пар для контактного обогрева отформованных изделий. Для распределения пара по отсекам формы применен коллектор с гибкими шлангами. Один из поперечных щитов кассетной формы неподвижно закреплен, все остальные щиты могут перемещаться при сборке-разборке формы. Недостатком известной конструкции является большая металлоемкость форм и большой расход теплоносителя для обеспечения заданного режима пропаривания. Известна конструкция пакетной деревянной формы для электропрогрева изделий, выбранная в качестве прототипа, состоящая из поддона, на котором установлены деревянные щиты-диафрагмы с нашитыми пластинчатыми электродами, собранными в группы объединительными шинами, которые подключены к токоведущим шинам. Щиты-диафрагмы соединяются установленными между ними элементами разрезных продольных щитов и стяжными болтами 2. Недостатком известной конструкции является высокая трудоемкость при сборкеразборке формы. Это связано с тем, что на этапе разборки формы для извлечения бетонных блоков необходимо удаление стяжных болтов и отсоединение всех элементов продольных щитов и щитов-диафрагм. Сборка формы требует поэлементной установки и стяжки установленных элементов продольных щитов и щитов-диафрагм болтами. Задачей полезной модели является снижение трудоемкости процесса изготовления бетонных блоков. Указанная задача достигается тем, что форма для электропрогрева бетонных блоков,содержащая поддон, на котором установлены продольные щиты, щиты-диафрагмы, а также электроды, соединенные между собой объединительными шинами, подключенными к токоведущим шинам, при этом поддон, продольные щиты и щиты-диафрагмы выполнены деревянными. Форма снабжена электродами, прикрепленными к продольным щитам, которые выполнены неразрезными с разъемным или шарнирным креплением к поддону крайних и неразъемным соединением с поддоном центрального, при этом щиты-диафрагмы прикреплены поочередно к центральному и крайнему продольным щитам с дополнительной их фиксацией. Фиксация щитов-диафрагм может быть обеспечена тем, что между ними на поддон укладываются вкладыши, либо за счет устройства пазов или штырьевых фиксаторов в смежных элементах формы. Сопоставительный анализ с прототипом показывает, что отличительными признаками заявляемой полезной модели являются форма выполнения элементов конструкции, а именно продольные щиты выполнены неразрезными взаиморасположение элементов крепление продольных щитов к поддону, закрепление электродов на продольных щитах, крепление щитов-диафрагм к продольным щитам. Благодаря тому, что продольные щиты в заявляемой форме выполняются неразрезными с закрепленными на них электродами и поочередному креплению щитов-диафрагм к продольным крайним и центральному щитам, уменьшается время, необходимое на выполнение операций по сборке или разборке формы. Полезная модель поясняется чертежом, на фиг. 1 представлена аксонометрическая схема формы для электропрогрева бетонных блоков, на фиг. 2 - поперечный разрез формы. 2 1446 Заявляемая форма для электропрогрева бетонных блоков состоит из поддона 1, крайних продольных щитов 2, центрального продольного щита 3, щитов-диафрагм 4, вкладышей 5, электродов 6, объединительных шин 7, токоведущих шин 8, шарниров 9. Сборка формы осуществляется следующим образом. После распалубки, извлечения блоков и чистки формы крайние продольные щиты 2 находятся в горизонтальном положении. Для сборки формы крайние продольные щиты 2,прикрепленные шарнирами 9 к поддону 1, поднимают в вертикальное положение. При этом, для обеспечения устойчивости щитов-диафрагм 4, между ними на поддон 1 укладывают деревянные вкладыши 5. Для электропрогрева подключают электроды 6, прикрепленные к центральному продольному щиту 3 и крайним продольным щитам 2 и соединенные объединительными шинами 7, к токоведущим шинам 8. Разборка формы производится в последовательности, обратной процессу сборки. Для снижения теплопотерь и повышения качества поверхности уложенного бетона возможна установка на форму щита с закрепленными прижимными деревянными вкладышами, которые располагаются между щитами-диафрагмами 4 на поверхности уложенной бетонной смеси (на чертеже не показано). Таким образом, применение заявляемой формы позволяет снижать трудоемкость изготовления бетонных блоков. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
