Разъемная форма для изготовления колонн

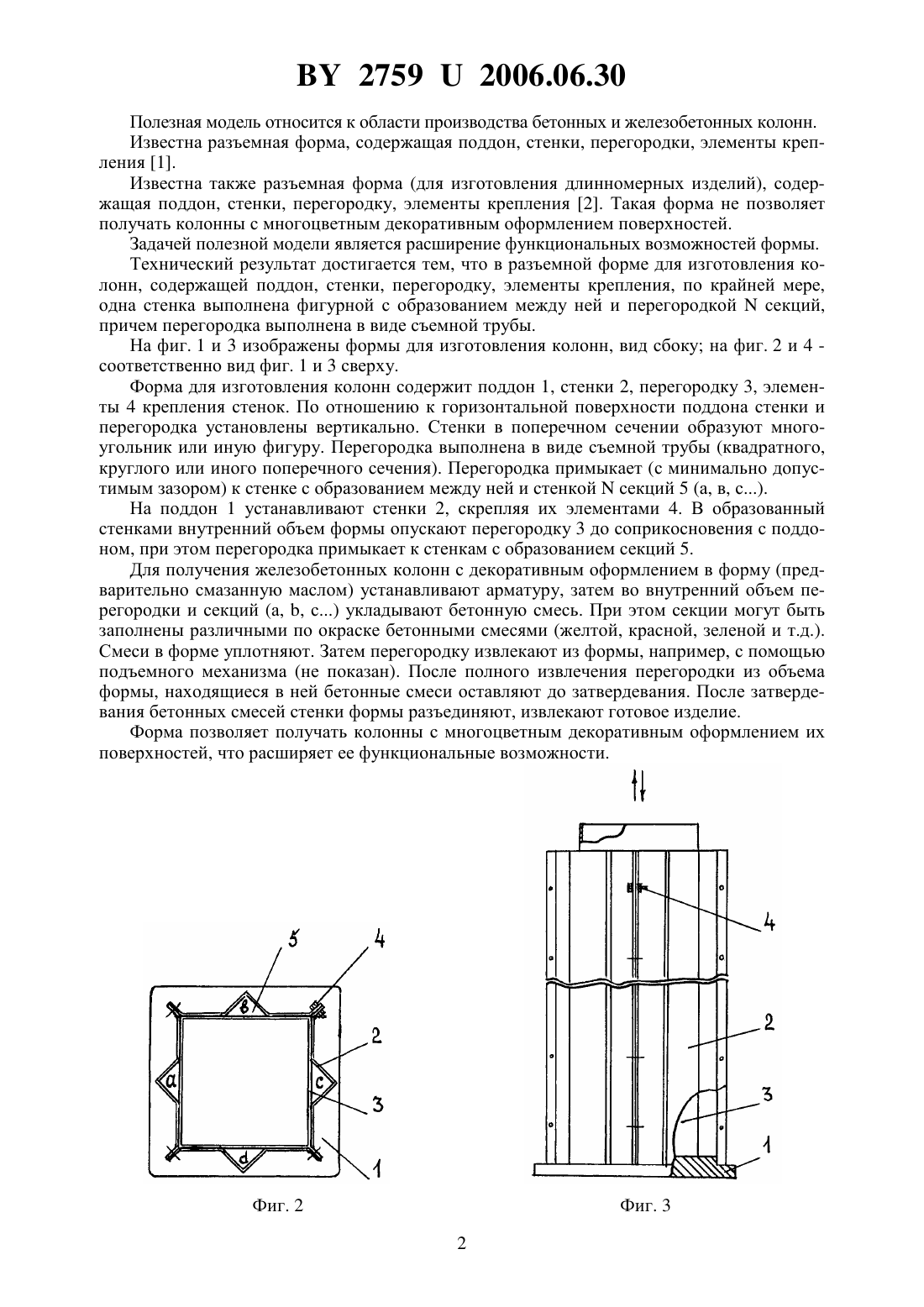

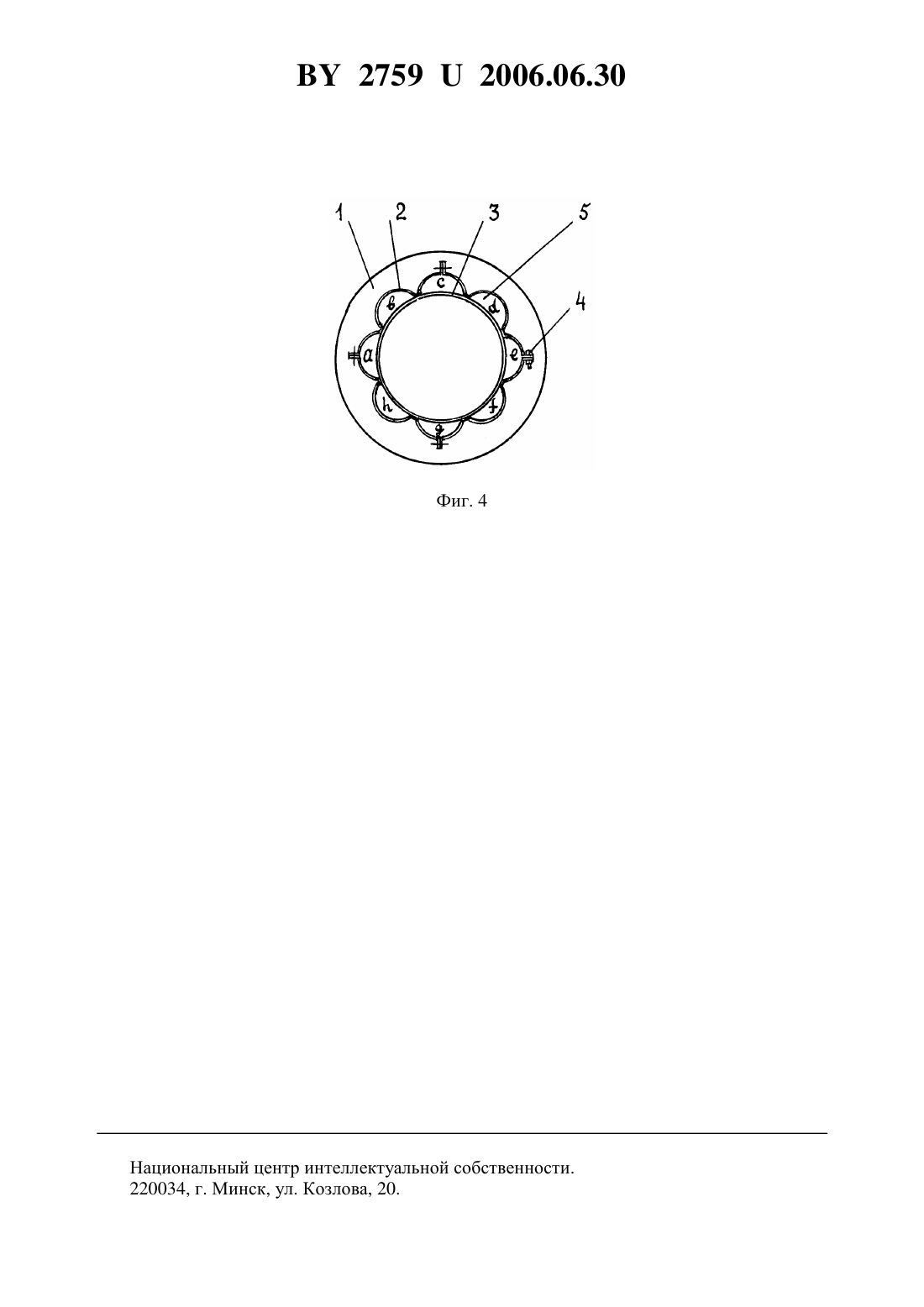

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ РАЗЪЕМНАЯ ФОРМА ДЛЯ ИЗГОТОВЛЕНИЯ КОЛОНН(71) Заявитель Щепочкина Юлия Алексеевна(72) Автор Щепочкина Юлия Алексеевна(73) Патентообладатель Щепочкина Юлия Алексеевна(57) Разъемная форма для изготовления колонн, содержащая поддон, стенки, перегородку,элементы крепления, отличающаяся тем, что, по крайней мере, одна стенка выполнена фигурной с образованием между ней и перегородкойсекций, причем перегородка выполнена в виде съемной трубы.(56) 1. Попов Л.Н. Лабораторные испытания строительных материалов и изделий. - М. Высш. шк., 1984. - С. 54. 2. Афанасьев А.А. Бетонные работы. - М. Высш. шк. 1991. - С. 262. 27592006.06.30 Полезная модель относится к области производства бетонных и железобетонных колонн. Известна разъемная форма, содержащая поддон, стенки, перегородки, элементы крепления 1. Известна также разъемная форма (для изготовления длинномерных изделий), содержащая поддон, стенки, перегородку, элементы крепления 2. Такая форма не позволяет получать колонны с многоцветным декоративным оформлением поверхностей. Задачей полезной модели является расширение функциональных возможностей формы. Технический результат достигается тем, что в разъемной форме для изготовления колонн, содержащей поддон, стенки, перегородку, элементы крепления, по крайней мере,одна стенка выполнена фигурной с образованием между ней и перегородкойсекций,причем перегородка выполнена в виде съемной трубы. На фиг. 1 и 3 изображены формы для изготовления колонн, вид сбоку на фиг. 2 и 4 соответственно вид фиг. 1 и 3 сверху. Форма для изготовления колонн содержит поддон 1, стенки 2, перегородку 3, элементы 4 крепления стенок. По отношению к горизонтальной поверхности поддона стенки и перегородка установлены вертикально. Стенки в поперечном сечении образуют многоугольник или иную фигуру. Перегородка выполнена в виде съемной трубы (квадратного,круглого или иного поперечного сечения). Перегородка примыкает (с минимально допустимым зазором) к стенке с образованием между ней и стенкойсекций 5 (а, в, с). На поддон 1 устанавливают стенки 2, скрепляя их элементами 4. В образованный стенками внутренний объем формы опускают перегородку 3 до соприкосновения с поддоном, при этом перегородка примыкает к стенкам с образованием секций 5. Для получения железобетонных колонн с декоративным оформлением в форму (предварительно смазанную маслом) устанавливают арматуру, затем во внутренний объем перегородки и секций (а, , с) укладывают бетонную смесь. При этом секции могут быть заполнены различными по окраске бетонными смесями (желтой, красной, зеленой и т.д.). Смеси в форме уплотняют. Затем перегородку извлекают из формы, например, с помощью подъемного механизма (не показан). После полного извлечения перегородки из объема формы, находящиеся в ней бетонные смеси оставляют до затвердевания. После затвердевания бетонных смесей стенки формы разъединяют, извлекают готовое изделие. Форма позволяет получать колонны с многоцветным декоративным оформлением их поверхностей, что расширяет ее функциональные возможности. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
