Каменная колонна

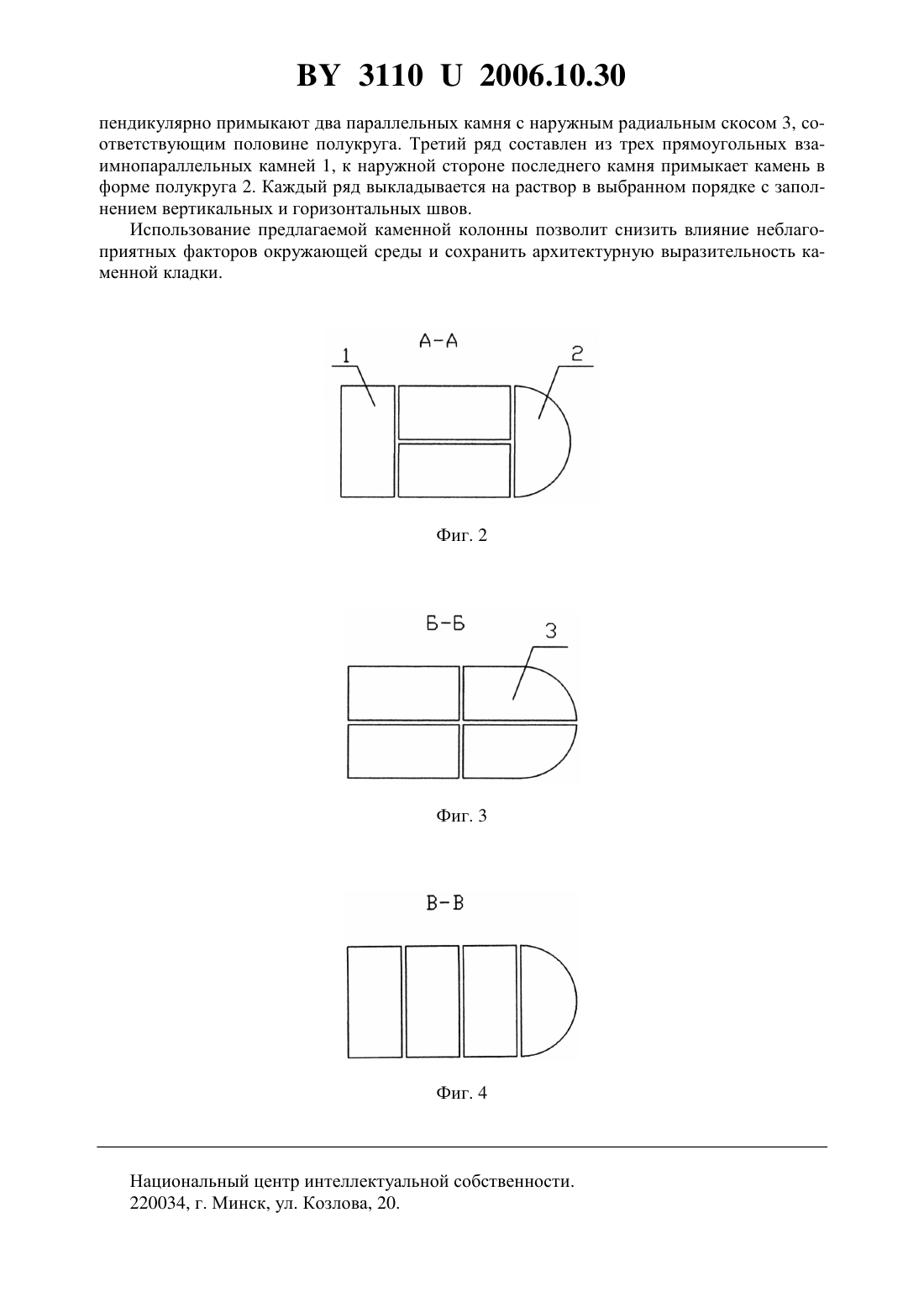

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Гринев Венедикт Демьянович Атрахимович Вадим Иванович Борисенко Олег Александрович Михеенко Александр Николаевич(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Каменная колонна, содержащая каменную кладку с трехрядной перевязкой, образованную последовательной укладкой рядов, отличающаяся тем, что каждый ряд кладки выполнен из четырех камней, причем первый ряд составлен из двух параллельных прямоугольных камней, к их торцам равновелико перпендикулярно примыкают третий прямоугольный камень и камень в форме полукруга, второй ряд составлен из двух параллельных прямоугольных камней, к торцам которых перпендикулярно примыкают два параллельных камня с наружным радиальным скосом, соответствующим половине полукруга, а третий ряд составлен из трех прямоугольных взаимнопараллельных камней, к наружной стороне последнего камня примыкает камень в форме полукруга.(56) 1. Пирогов .Д. Каменные работы. - М. Всесоюзное учебно-педагогическое издательство профтехиздат, 1961. - С. 193. 2. Патент Республики Беларусь 1619, МПК 04 С 3/30, 2004. 31102006.10.30 Предлагаемая полезная модель относится к области строительства, в частности к несущим элементам гражданских зданий. Область преимущественного использования - гражданское строительство, архитектура малых форм, столбы заборов и оград. Известны колонны прямоугольного и круглого в плане сечения сложенных из камней прямоугольного параллелепипеда или их частей 1. Недостатком является то, что изготовление колонн круглого очертания требует большой трудоемкостью каменных работ, так как необходимо выполнять дополнительные операции по раскалыванию стандартного кирпича. Данная колонна выполнена по двухрядной системе перевязки швов путем поворота рядов на угол 45 градусов. Основой каждого ряда является фигура в виде креста строго по центру колонны с последующим доведением ряда до формы правильного круга. Как известно, колонна прямоугольного сечения, составленная из мелкоштучных камней в виде параллелепипеда, обладает прочностью на сорок процентов больше, чем колонна круглого сечения из таких же камней, но предварительно обтесанных. Использование круглых колонн нецелесообразно при больших сжимающих нагрузках, так как необходимо увеличивать площадь сечения, что влечет к необоснованному перерасходу материала. Выгодно использовать колонны прямоугольного сечения, но они не обладают архитектурной выразительностью. Наиболее близкой к заявленной конструкции является каменная колонна, содержащая каменную кладку в поперечном сечении в виде треугольника с трехрядной перевязкой швов 2. Недостатком такой колонны является то, что она имеет низкие аэродинамические свойства, т.к. острые углы колонны воспринимают воздействие окружающей среды, к которым относятся воздействие отрицательных температур, влажность воздуха. Задачей предлагаемой полезной модели является снижение влияния неблагоприятных факторов окружающей среды и сохранение архитектурной выразительности каменной кладки. Поставленная задача решается тем, что в каменной колонне, содержащей каменную кладку с трехрядной перевязкой, образованную последовательной укладкой рядов, каждый ряд кладки выполнен из четырех камней, причем первый ряд составлен из двух параллельных прямоугольных камней, к их торцам равновелико перпендикулярно примыкают третий прямоугольный камень и камень в форме полукруга. Второй ряд составлен из параллельных прямоугольных камней, к торцам которых равновелико перпендикулярно примыкают два параллельных с наружным радиальным скосом, соответствующим половине полукруга. Третий ряд составлен из трех прямоугольных взаимнопараллельных камней, к наружной стороне последнего камня примыкает камень в форме полукруга. Используются камни приблизительно равные по площади и соответственно по весу. Отличительными признаками заявляемой каменной колонны являются форма выполнения колонны, а именно прямоугольник с торцом в виде полукруга количество кладочных камней в каждом ряду, равное четырем взаиморасположение кладочных камней между собой. Разработанный тип сечения каменной колонны позволяет объединить достоинства колонн круглого и прямоугольного сечений, а также исключить их недостатки. Полезная модель поясняется чертежом. На фиг. 1 изображен общий вид колонны, на фиг. 2 изображено поперечное сечение первого ряда колонны по -, на фиг. 3 изображено поперечное сечение второго ряда колонны по Б-Б, на фиг. 4 изображено поперечное сечение третьего ряда колонны по -. Предлагаемая колонна изготавливается на проектном месте следующим образом. Первый ряд выкладывается из двух параллельных прямоугольных камней 1, к их торцам перпендикулярно примыкают третий прямоугольный камень 1 и камень в форме полукруга 2. Второй ряд составлен из параллельных прямоугольных камней 1, к торцам которых пер 2 31102006.10.30 пендикулярно примыкают два параллельных камня с наружным радиальным скосом 3, соответствующим половине полукруга. Третий ряд составлен из трех прямоугольных взаимнопараллельных камней 1, к наружной стороне последнего камня примыкает камень в форме полукруга 2. Каждый ряд выкладывается на раствор в выбранном порядке с заполнением вертикальных и горизонтальных швов. Использование предлагаемой каменной колонны позволит снизить влияние неблагоприятных факторов окружающей среды и сохранить архитектурную выразительность каменной кладки. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
