Устройство для соединения концов арматуры

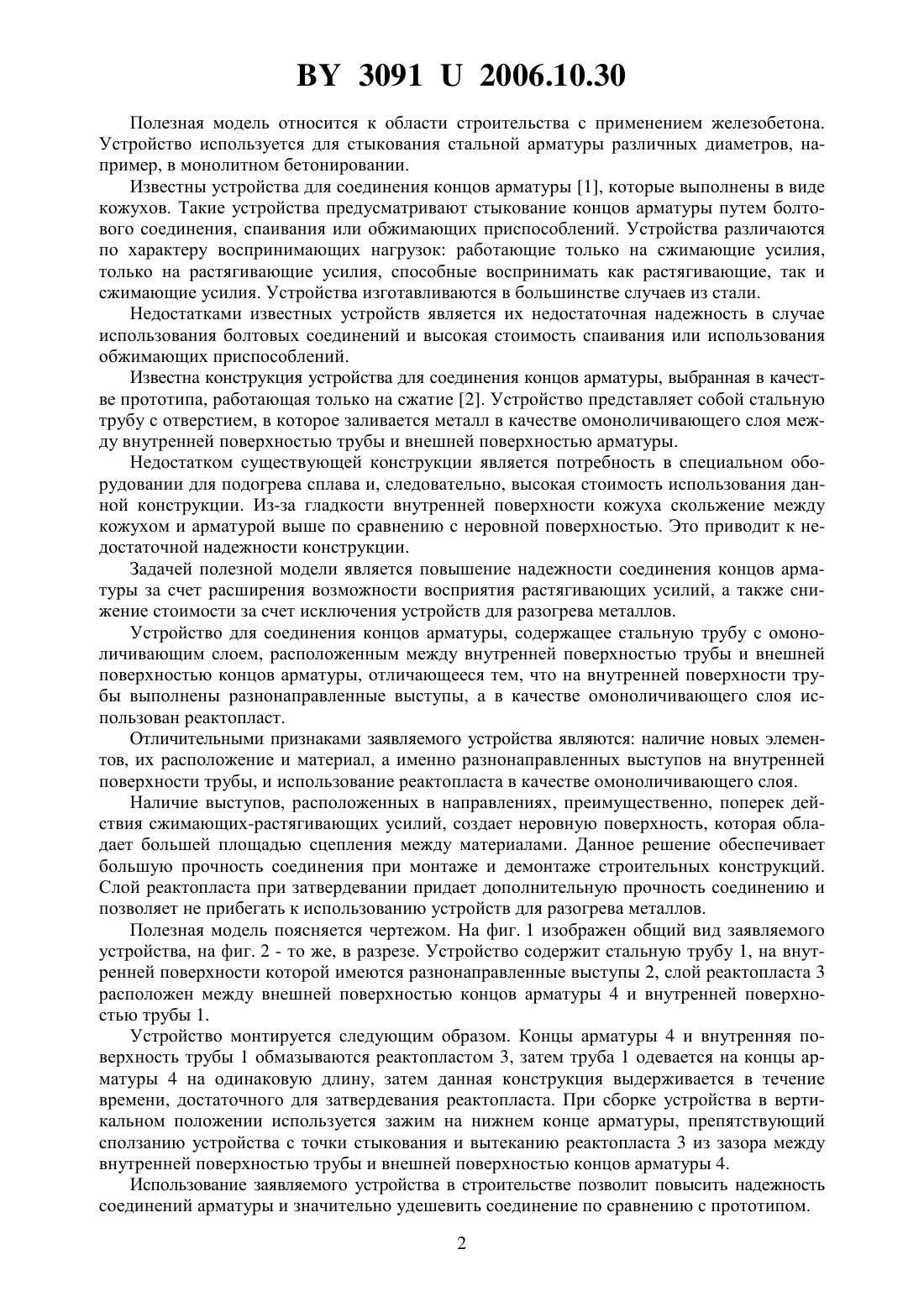

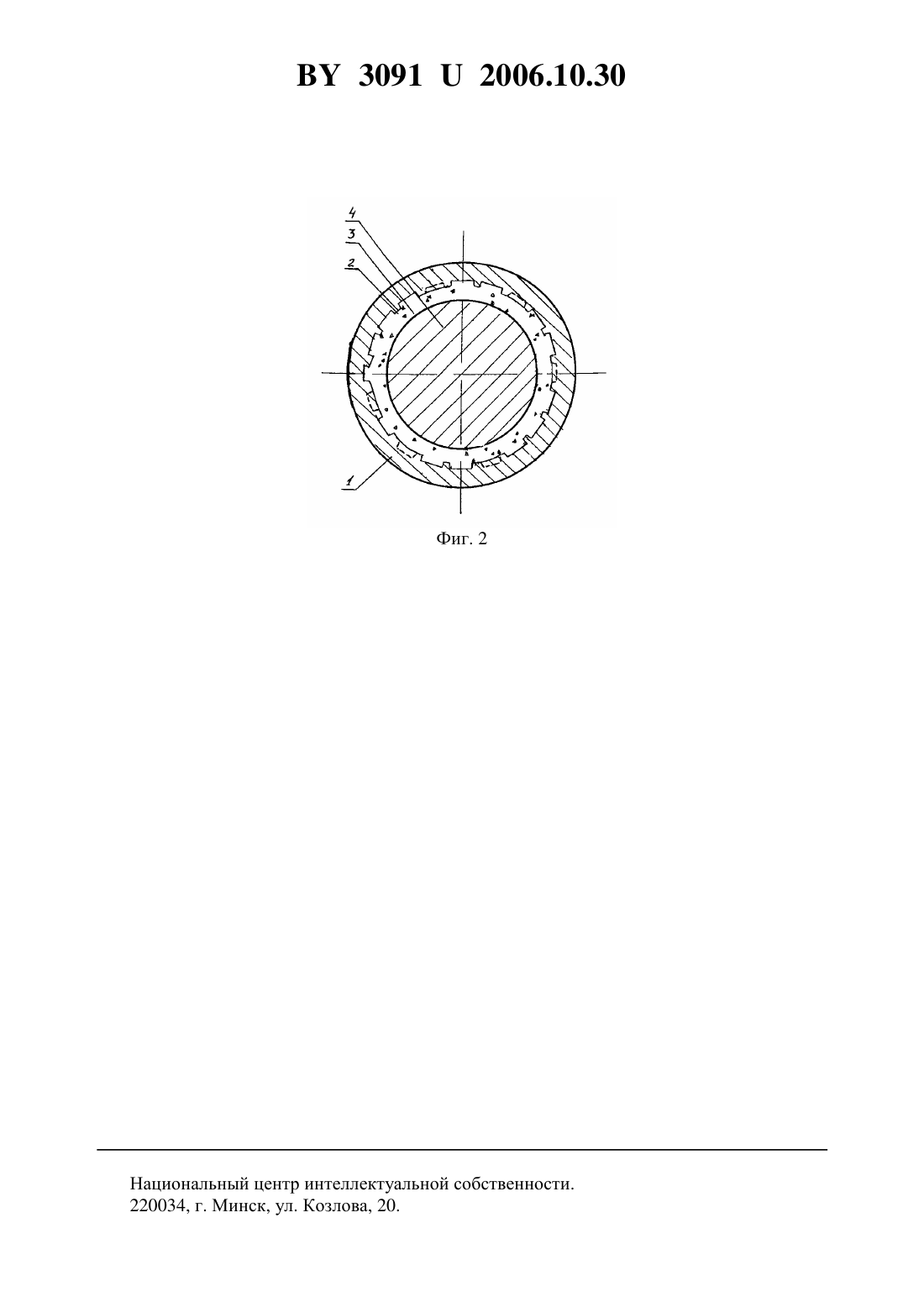

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ УСТРОЙСТВО ДЛЯ СОЕДИНЕНИЯ КОНЦОВ АРМАТУРЫ(71) Заявитель Учреждение образования Полоцкий государственный университет(72) Авторы Чупров Владимир ВладимировичПопков Юрий Викторович(73) Патентообладатель Учреждение образования Полоцкий государственный университет(57) Устройство для соединения концов арматуры, содержащее стальную трубу с омоноличивающим слоем, расположенным между внутренней поверхностью трубы и внешней поверхностью концов арматуры, отличающееся тем, что на внутренней поверхности трубы выполнены разнонаправленные выступы, а в качестве омоноличивающего слоя использован реактопласт. 30912006.10.30 Полезная модель относится к области строительства с применением железобетона. Устройство используется для стыкования стальной арматуры различных диаметров, например, в монолитном бетонировании. Известны устройства для соединения концов арматуры 1, которые выполнены в виде кожухов. Такие устройства предусматривают стыкование концов арматуры путем болтового соединения, спаивания или обжимающих приспособлений. Устройства различаются по характеру воспринимающих нагрузок работающие только на сжимающие усилия,только на растягивающие усилия, способные воспринимать как растягивающие, так и сжимающие усилия. Устройства изготавливаются в большинстве случаев из стали. Недостатками известных устройств является их недостаточная надежность в случае использования болтовых соединений и высокая стоимость спаивания или использования обжимающих приспособлений. Известна конструкция устройства для соединения концов арматуры, выбранная в качестве прототипа, работающая только на сжатие 2. Устройство представляет собой стальную трубу с отверстием, в которое заливается металл в качестве омоноличивающего слоя между внутренней поверхностью трубы и внешней поверхностью арматуры. Недостатком существующей конструкции является потребность в специальном оборудовании для подогрева сплава и, следовательно, высокая стоимость использования данной конструкции. Из-за гладкости внутренней поверхности кожуха скольжение между кожухом и арматурой выше по сравнению с неровной поверхностью. Это приводит к недостаточной надежности конструкции. Задачей полезной модели является повышение надежности соединения концов арматуры за счет расширения возможности восприятия растягивающих усилий, а также снижение стоимости за счет исключения устройств для разогрева металлов. Устройство для соединения концов арматуры, содержащее стальную трубу с омоноличивающим слоем, расположенным между внутренней поверхностью трубы и внешней поверхностью концов арматуры, отличающееся тем, что на внутренней поверхности трубы выполнены разнонаправленные выступы, а в качестве омоноличивающего слоя использован реактопласт. Отличительными признаками заявляемого устройства являются наличие новых элементов, их расположение и материал, а именно разнонаправленных выступов на внутренней поверхности трубы, и использование реактопласта в качестве омоноличивающего слоя. Наличие выступов, расположенных в направлениях, преимущественно, поперек действия сжимающих-растягивающих усилий, создает неровную поверхность, которая обладает большей площадью сцепления между материалами. Данное решение обеспечивает большую прочность соединения при монтаже и демонтаже строительных конструкций. Слой реактопласта при затвердевании придает дополнительную прочность соединению и позволяет не прибегать к использованию устройств для разогрева металлов. Полезная модель поясняется чертежом. На фиг. 1 изображен общий вид заявляемого устройства, на фиг. 2 - то же, в разрезе. Устройство содержит стальную трубу 1, на внутренней поверхности которой имеются разнонаправленные выступы 2, слой реактопласта 3 расположен между внешней поверхностью концов арматуры 4 и внутренней поверхностью трубы 1. Устройство монтируется следующим образом. Концы арматуры 4 и внутренняя поверхность трубы 1 обмазываются реактопластом 3, затем труба 1 одевается на концы арматуры 4 на одинаковую длину, затем данная конструкция выдерживается в течение времени, достаточного для затвердевания реактопласта. При сборке устройства в вертикальном положении используется зажим на нижнем конце арматуры, препятствующий сползанию устройства с точки стыкования и вытеканию реактопласта 3 из зазора между внутренней поверхностью трубы и внешней поверхностью концов арматуры 4. Использование заявляемого устройства в строительстве позволит повысить надежность соединений арматуры и значительно удешевить соединение по сравнению с прототипом. 2 Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20. 3
