Фиксатор арматурных каркасов

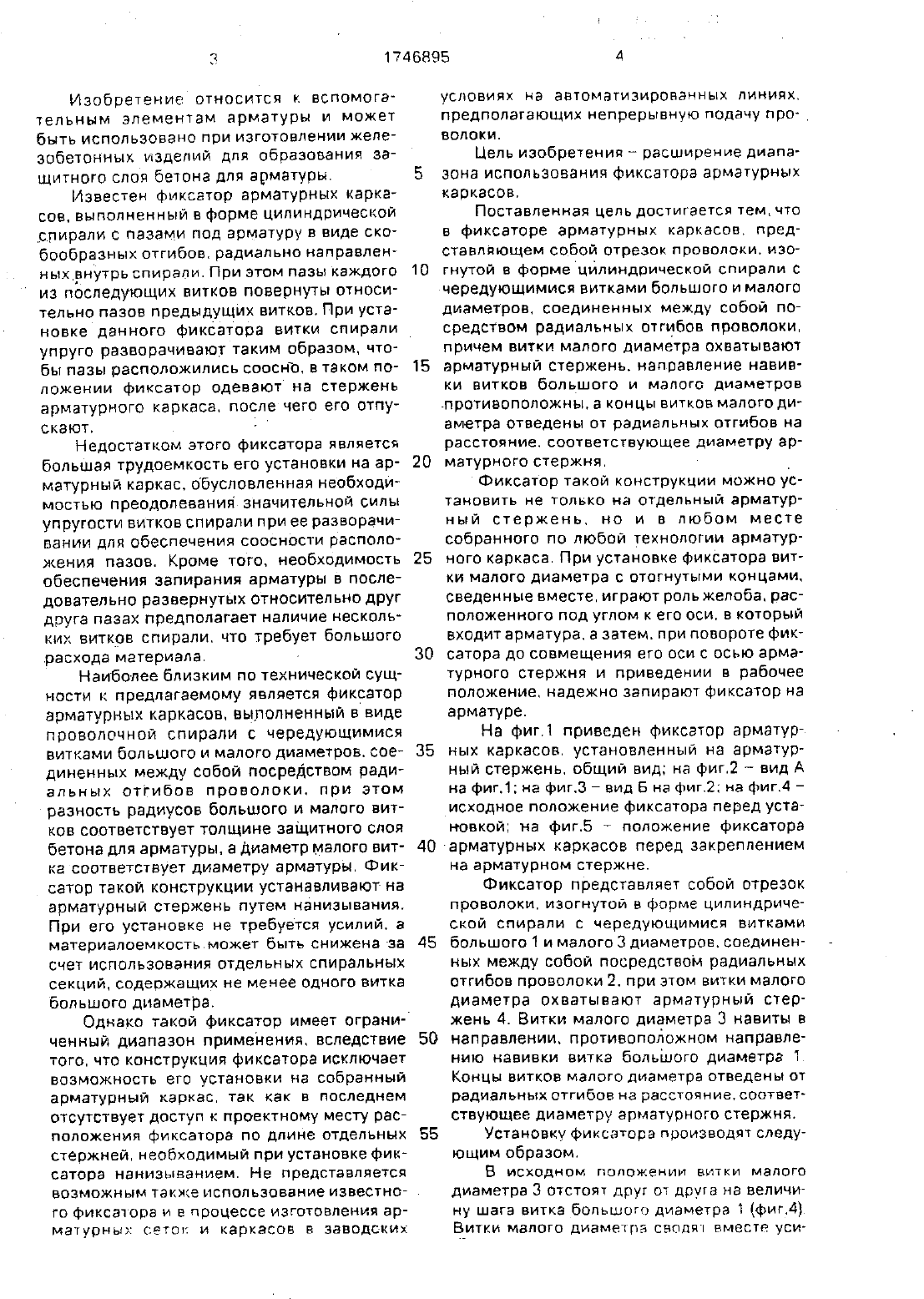

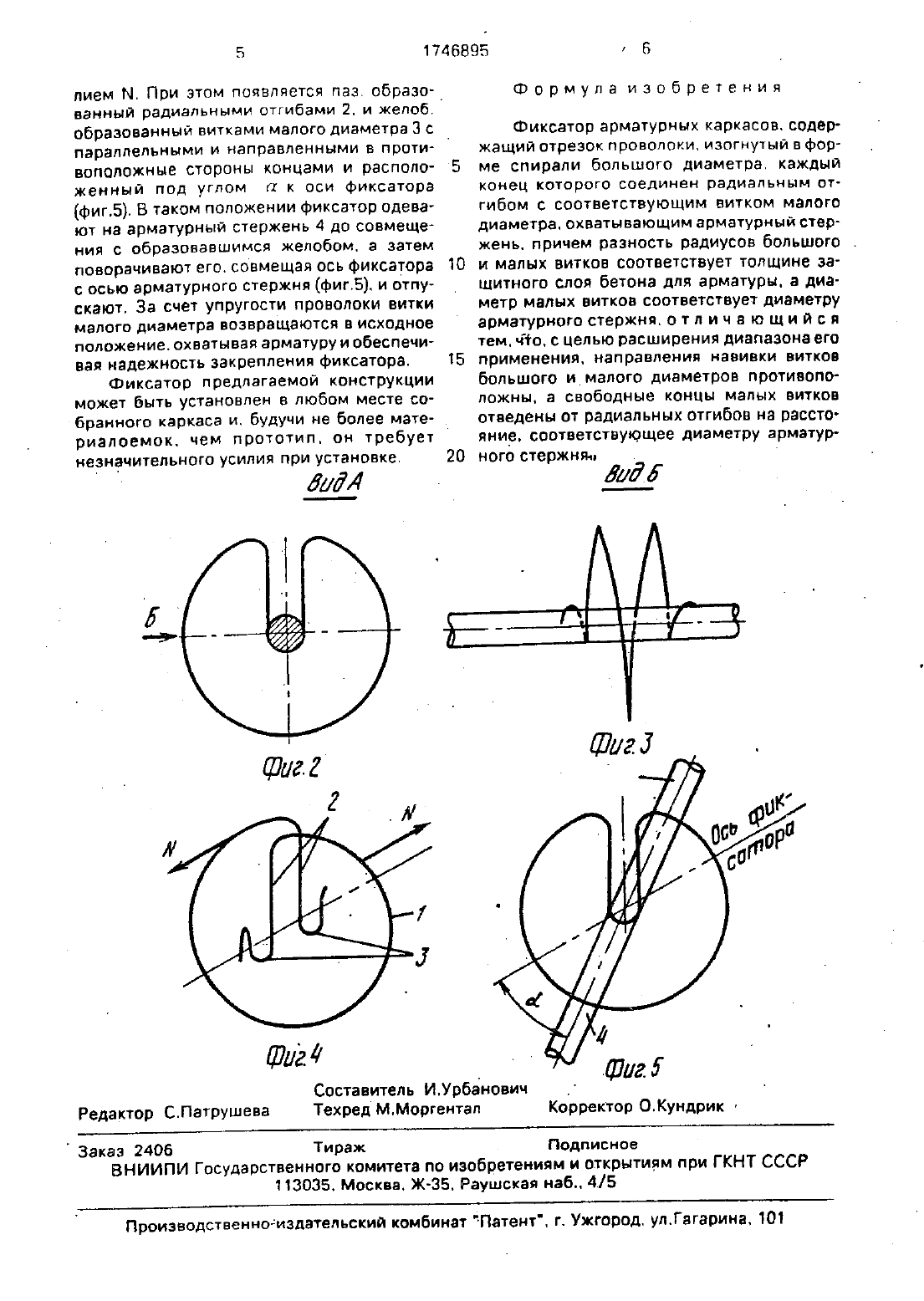

СОЮЗ СОВЕТСКИХ СОЦИАЛИСТИЧЕСКИХ РЕСПУБЛИКгосхддрственнвпи комитет по изовретвниям И открытиям ПРИ ткнт СССР кэлементах арматуры железобетонных изделий Сущность изобретения фиксатор вы ЗАРЕГИСТРИРОВАН в РЕСПУЛИНЕ БЕЛАРУСЬ ПАТЕНТ ш 132а форме цилиндрической спирали с чередующимися витками бопьшого 1 и малого 3 диаметрощсоединенных между собой посредством радиальннх отгибов 2 проволоки.т при. этом витки малогодиаметра охватывают арматурный- стержень 4. Направления навивки витков большого и малого диаметровпротивоположны. а свобод апьных отгибовна расстояние. соответствующеет диаметру арматурного стержня. 5 ил.и ные концы малыхвитков отведены от ради- оИзобретение относится к вспомогательным элементам арматуры и может быть использовано при изготовлении железобетонных изделий для образования защитного слоя бетона для арматуры.Известен фиксатор арматурных каркасов. выполненный в форме цилиндрической спирали с пазами под арматуру в виде скобообразнык отгибову радиа-льно направленныхвнутрь спирали. При этом пазы каждого из последующих витков повернуты относительно пазов предыдущих витков. При установке данного фиксатора витки спирали упруго разворачивают таким образом. чтобы пазы расположились соосно. в таком положении фиксатор одевают на стержень арматурного каркаса. после чего его отпускают. - иНедостатком этого фиксатора является большая трудоемкость его установки на арматурный каркас. обусловленная необходимостыо преодолевания. значительной силы упругости витков спирали при ее разворачивании для обеспечения соосности расположения пазов. Кроме того, необходимость обеспечения запирания арматуры в последовательно развернутых относительно друг друга пазах предполагает наличие нескольких витков спирали. что требует большого грасхода материала. Наиболее близким по технической сущностм к предлагаемому является фиксатор арматурных каркасов, выполненный в виде проволочной спирали с чередующимися витками большого и малого диаметров. соединенных между собой посредством радиальных отгибов проволоки. при этом- разность радиусов большого и малого вит ков соответствует толщине защитного слоя бетона для арматуры. а диаметр малого витка соответствует диаметру арматуры. Фиксатор такой конструкции устанавливают на арматурный стержень путем нанизывания. При его установке не требуется усилий. а материалоемкостьможет БЫТЬ снижена за счет использования отдельных спиральных СЕКЦИЙ, СОДЭВЖЭЩИХ не МЕНЕЕ ОДНОГО ВИТКЭ большого диаметра.Однако такой фиксатор имеет ограни ченный диапазон применения. вследствие того. что конструкция фиксатора исключает возможность его установки на собранный арматурный каркас. так как в последнем отсутствует доступ к проектному месту расположения фиксатора по длине отдельных стержней. необходимый при установке фиксатора нанизыванием. Не представляетсяВОЗМОЖНЫМ ТЗКЖЕ ИСПОПЬЗОВЭНИЭ ИЗВЭСТНО го фиксатора и в процессе изготовления арматурных сеток и каркасов в заводскихусловиях на автоматизированных линиях. предполагающих непрерывную подачу про- волоки.Цель изобретения ш расширение диапазона использования фиксатора арматурных каркасов, Поставленная цель достигается тем. что в фиксаторе арматурных каркасов. представляющем собой отрезок проволоки. изогнутой в формецилиндрической спирали сЧЕОСДУЮЩИМИСЯ ВИТКЗМИ БОЛЬШОГО И МЗЛОГОдиаметров. соединенных между собой посредством радиальных отгибов проволоки. причем витки малого диаметра охватывают арматурный стержень. направление навивки витков большого и малого диаметровПООТИВОПОЛОЖНЫ. Э КОНЦЫ ВИТКОБ МЭПОГО ДИаметра отведены от радиальных отгибов на расстояние. соответствующее диаметру арматурного стержня.Фиксатор такой конструкции можно установить не только на отдельный арматурный стержень. но и а любом месте собранного по любой технологии арматурного каркаса. При установке фиксатора витки малого диаметра с отогнутыми концами. сведенные вместе. играют роль желоба. расположенного под углом к его оси. в который входит арматура. а затем. при повороте фиксатора до совмещения его оси с осью арматурного стержня и приведении в рабочее положение. надежно запирают фиксатор на арматуре.На фиг.1 приведен фиксатор арматур-ь ных каркасов. установленный на арматурный стержень. общий вид на фиг.2 - вид А на фиг.1 на фиг.3 - вид Б на фиг.2 на фиг.4 исходное положение фиксатора перед установкой на фиг.5 - положение фиксатораарматурных каркасов перед ЗЗКРВППБНИВМФиксатор представляет собой отрезок проволоки, изогнутой в форме цилиндрической спирали с чередующимися витками большого 1 и малого 3 диаметров. соединенных между собой посредством радиальных отгибов проволоки 2. при этом витки малого диаметра охватывают арматурный стержень 4. Витки малого диаметра 3 навиты в направлении. противоположном направлению навивки витка большого диаметра 1. Концы витков малого диаметра отведены от радиальных отгибов на расстояние. соответствующее диаметру арматурного стержня.Установку фиксатора производят следующим образом.Б исходном положении витки малого диаметра 3 отстоят друг от друга на величи ну шага витка большого диаметра 1 (фил-д) Егитки малого диаметра сводят вместе уси Заказ 2406лием М. При этом появляется паз. образо ванный радиальными отгибами 2. и желоб,образованный витками малого диаметра 3 с параллельными и направленными в противоположные стороны концами и расположенный под углом а к оси фиксатора(фиг 5). В таком положении фиксатор одевают на арматурный стержень 4 до совмещения с образовавшимся желобом. а затем поворачивают его. совмещая ось фиксатора с осью арматурного стержня (фитдб). и отпускают, За счет упругости проволоки витки малого диаметра возвращаются в исходное положение. охватывая арматуру и обеспечивая надежность закрепления фиксатора. Фиксатор предлагаемой конструкции может быть установлен в любом месте собранного каркаса и. будучи не более материалоемок. чем прототип. он требует незначительного усилия при установке.Фиксатор арматурных каркасов. содержащий отрезок проволоки. изогнутьий в форме спирали большого диаметра. каждый КОНВЦ КОТОРОГО соединен радиальным ОТгибом с соответствующим витком малого диаметра. охватывающим арматурный стержень. причем разность радиусов большого и малых витков соответствует толщине защитного слоя бетона для арматуры. а диаметр малых витков соответствует диаметру арматурного стержня. о т п и ч в ю щ и й с я тем. чо. с целью расширения диапазона его применения. направления навивки витков большого ималого диаметров противоположны. а свободные концы малых витков отведены от радиальных отгибов на расстояние. соответствующее диаметру арматур ЗадеВНИИПИ Государственного комитета по изобретениям и открытиям при ГКНТ СССР 113035. Москва. Ж-ЗБ. Раушская наб 4/5
