Тиски
Текст

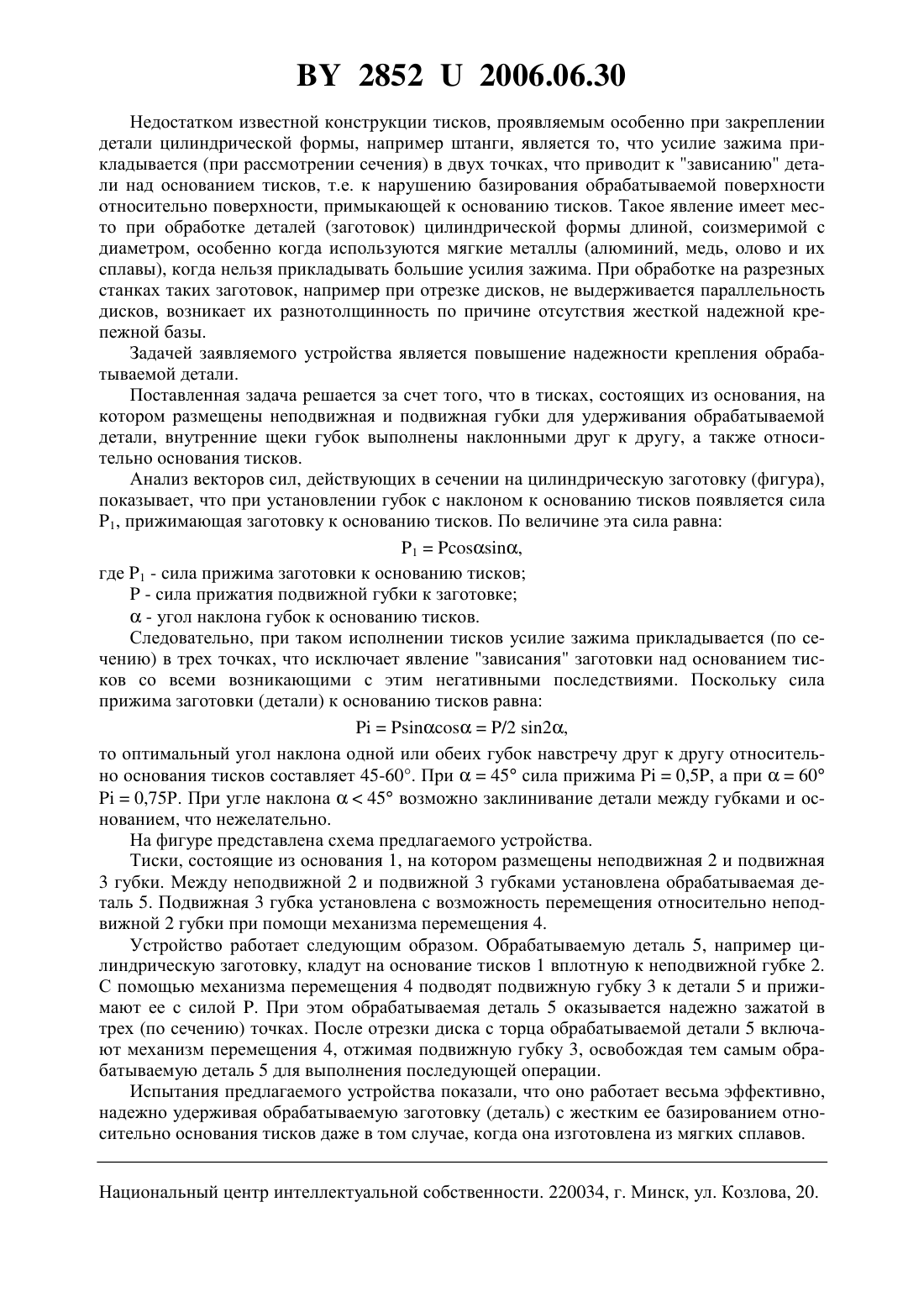

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(72) Автор Кадников Сергей Аркадьевич(73) Патентообладатель Государственное научное учреждение Физико-технический институт Национальной академии наук Беларуси(57) Тиски, состоящие из основания, на котором размещены неподвижная и подвижная губки, а также механизм перемещения подвижной губки, отличающиеся тем, что внутренние щеки губок выполнены наклонными друг к другу, а также относительно основания тисков.(56) 1. Кропивницкий Общий курс слесарного дела. - Ленинград Машиностроение. 1973. - 20 с. Полезная модель относится к машиностроению, в частности к технологической оснастке преимущественно для металлорежущего оборудования. Известна конструкция тисков, в которой обрабатываемая деталь или заготовка удерживаются с помощью расположенных параллельно друг к другу губок. При этом одна из губок закреплена к основанию тисков неподвижно, например, путем изготовления основания и неподвижной губки из одной монолитной заготовки, а вторая губка выполнена подвижной относительно основания тисков. Неподвижная и подвижная губки часто дополняются накладными губками, располагающимися взаимно параллельно, т.е. под углом 90 относительно основания. Перемещение подвижной губки производится с помощью винта и маточной гайки, пневмоприводом, рычажными и другими системами 1. 28522006.06.30 Недостатком известной конструкции тисков, проявляемым особенно при закреплении детали цилиндрической формы, например штанги, является то, что усилие зажима прикладывается (при рассмотрении сечения) в двух точках, что приводит к зависанию детали над основанием тисков, т.е. к нарушению базирования обрабатываемой поверхности относительно поверхности, примыкающей к основанию тисков. Такое явление имеет место при обработке деталей (заготовок) цилиндрической формы длиной, соизмеримой с диаметром, особенно когда используются мягкие металлы (алюминий, медь, олово и их сплавы), когда нельзя прикладывать большие усилия зажима. При обработке на разрезных станках таких заготовок, например при отрезке дисков, не выдерживается параллельность дисков, возникает их разнотолщинность по причине отсутствия жесткой надежной крепежной базы. Задачей заявляемого устройства является повышение надежности крепления обрабатываемой детали. Поставленная задача решается за счет того, что в тисках, состоящих из основания, на котором размещены неподвижная и подвижная губки для удерживания обрабатываемой детали, внутренние щеки губок выполнены наклонными друг к другу, а также относительно основания тисков. Анализ векторов сил, действующих в сечении на цилиндрическую заготовку (фигура),показывает, что при установлении губок с наклоном к основанию тисков появляется сила 1, прижимающая заготовку к основанию тисков. По величине эта сила равна 1,где 1 - сила прижима заготовки к основанию тисков- сила прижатия подвижной губки к заготовке- угол наклона губок к основанию тисков. Следовательно, при таком исполнении тисков усилие зажима прикладывается (по сечению) в трех точках, что исключает явление зависания заготовки над основанием тисков со всеми возникающими с этим негативными последствиями. Поскольку сила прижима заготовки (детали) к основанию тисков равна/2 2,то оптимальный угол наклона одной или обеих губок навстречу друг к другу относительно основания тисков составляет 45-60. При 45 сила прижима 0,5, а при 600,75 Р. При угле наклона 45 возможно заклинивание детали между губками и основанием, что нежелательно. На фигуре представлена схема предлагаемого устройства. Тиски, состоящие из основания 1, на котором размещены неподвижная 2 и подвижная 3 губки. Между неподвижной 2 и подвижной 3 губками установлена обрабатываемая деталь 5. Подвижная 3 губка установлена с возможность перемещения относительно неподвижной 2 губки при помощи механизма перемещения 4. Устройство работает следующим образом. Обрабатываемую деталь 5, например цилиндрическую заготовку, кладут на основание тисков 1 вплотную к неподвижной губке 2. С помощью механизма перемещения 4 подводят подвижную губку 3 к детали 5 и прижимают ее с силой . При этом обрабатываемая деталь 5 оказывается надежно зажатой в трех (по сечению) точках. После отрезки диска с торца обрабатываемой детали 5 включают механизм перемещения 4, отжимая подвижную губку 3, освобождая тем самым обрабатываемую деталь 5 для выполнения последующей операции. Испытания предлагаемого устройства показали, что оно работает весьма эффективно,надежно удерживая обрабатываемую заготовку (деталь) с жестким ее базированием относительно основания тисков даже в том случае, когда она изготовлена из мягких сплавов. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
МПК / Метки
МПК: B25B 1/00
Метки: тиски
