Измельчитель ботвы корнеплодов

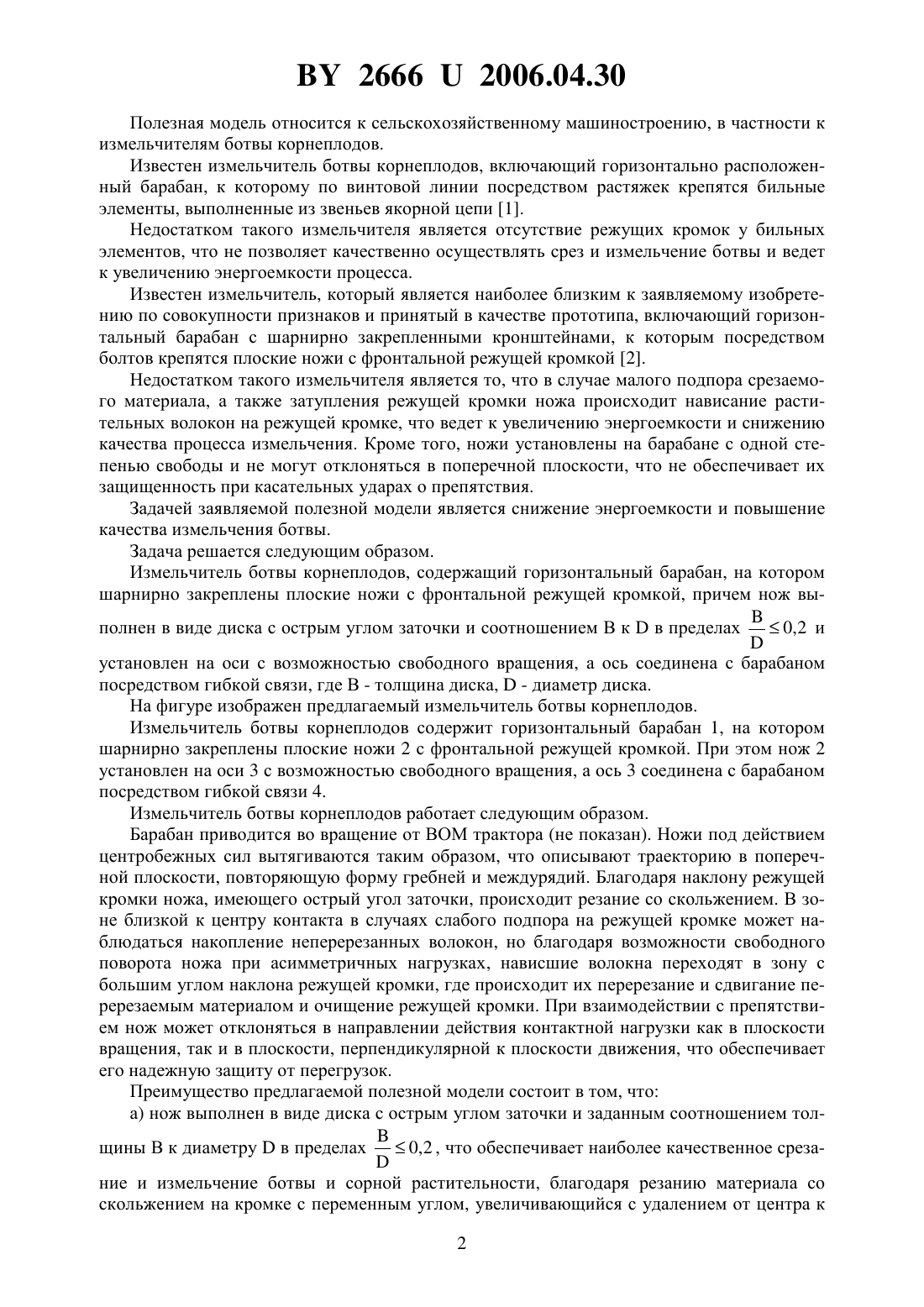

(12) НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(72) Авторы Азаренко Владимир Витальевич Архипенков Александр Сергеевич Бакач Николай Георгиевич Кострома Сергей Павлович Минич Юрий Леонидович Нагорский Игорь Станиславович Назаров Александр Сергеевич(73) Патентообладатель Республиканское унитарное научно-исследовательское предприятие Институт механизации сельского хозяйства Национальной академии наук Беларуси(57) Измельчитель ботвы корнеплодов, содержащий горизонтальный барабан, на котором шарнирно закреплены плоские ножи с фронтальной режущей кромкой, отличающийся тем, что нож выполнен в виде диска с острым углом заточки и соотношением В кв пре 0,2 и установлен на оси с возможностью свободного вращения, а ось соединена делах с барабаном посредством гибкой связи, где В - толщина диска,- диаметр диска. 26662006.04.30 Полезная модель относится к сельскохозяйственному машиностроению, в частности к измельчителям ботвы корнеплодов. Известен измельчитель ботвы корнеплодов, включающий горизонтально расположенный барабан, к которому по винтовой линии посредством растяжек крепятся бильные элементы, выполненные из звеньев якорной цепи 1. Недостатком такого измельчителя является отсутствие режущих кромок у бильных элементов, что не позволяет качественно осуществлять срез и измельчение ботвы и ведет к увеличению энергоемкости процесса. Известен измельчитель, который является наиболее близким к заявляемому изобретению по совокупности признаков и принятый в качестве прототипа, включающий горизонтальный барабан с шарнирно закрепленными кронштейнами, к которым посредством болтов крепятся плоские ножи с фронтальной режущей кромкой 2. Недостатком такого измельчителя является то, что в случае малого подпора срезаемого материала, а также затупления режущей кромки ножа происходит нависание растительных волокон на режущей кромке, что ведет к увеличению энергоемкости и снижению качества процесса измельчения. Кроме того, ножи установлены на барабане с одной степенью свободы и не могут отклоняться в поперечной плоскости, что не обеспечивает их защищенность при касательных ударах о препятствия. Задачей заявляемой полезной модели является снижение энергоемкости и повышение качества измельчения ботвы. Задача решается следующим образом. Измельчитель ботвы корнеплодов, содержащий горизонтальный барабан, на котором шарнирно закреплены плоские ножи с фронтальной режущей кромкой, причем нож вы полнен в виде диска с острым углом заточки и соотношением В кв пределах 0,2 и установлен на оси с возможностью свободного вращения, а ось соединена с барабаном посредством гибкой связи, где В - толщина диска,- диаметр диска. На фигуре изображен предлагаемый измельчитель ботвы корнеплодов. Измельчитель ботвы корнеплодов содержит горизонтальный барабан 1, на котором шарнирно закреплены плоские ножи 2 с фронтальной режущей кромкой. При этом нож 2 установлен на оси 3 с возможностью свободного вращения, а ось 3 соединена с барабаном посредством гибкой связи 4. Измельчитель ботвы корнеплодов работает следующим образом. Барабан приводится во вращение от ВОМ трактора (не показан). Ножи под действием центробежных сил вытягиваются таким образом, что описывают траекторию в поперечной плоскости, повторяющую форму гребней и междурядий. Благодаря наклону режущей кромки ножа, имеющего острый угол заточки, происходит резание со скольжением. В зоне близкой к центру контакта в случаях слабого подпора на режущей кромке может наблюдаться накопление неперерезанных волокон, но благодаря возможности свободного поворота ножа при асимметричных нагрузках, нависшие волокна переходят в зону с большим углом наклона режущей кромки, где происходит их перерезание и сдвигание перерезаемым материалом и очищение режущей кромки. При взаимодействии с препятствием нож может отклоняться в направлении действия контактной нагрузки как в плоскости вращения, так и в плоскости, перпендикулярной к плоскости движения, что обеспечивает его надежную защиту от перегрузок. Преимущество предлагаемой полезной модели состоит в том, что а) нож выполнен в виде диска с острым углом заточки и заданным соотношением тол щины В к диаметрув пределах 0,2 , что обеспечивает наиболее качественное среза ние и измельчение ботвы и сорной растительности, благодаря резанию материала со скольжением на кромке с переменным углом, увеличивающийся с удалением от центра к 2 26662006.04.30 крайним точкам режущей кромки. При резании под напором срезаемой стружки нож очищается от нависающих неперерезанных волокон, которые как бы стекают по режущей кромке б) благодаря возможности свободного вращения диска на оси при асимметричных нагрузках накопившиеся неперерезанные волокна в зоне близкой к центру контакта переходят в зону с большим углом наклона режущей кромки, где происходит их перерезание и сдвигание перерезаемым материалом и очищение режущей кромки, что позволяет существенно снизить энергоемкость процесса резания и повысить качество измельчения ботвы в) соединение диска с барабаном посредством гибкой тяги обеспечивает надежную защиту ножа от перегрузок за счет возможности его отклонения под действием контактной нагрузки как в плоскости вращения, так и в плоскости, перпендикулярной к плоскости движения. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
