Ножевой измельчитель

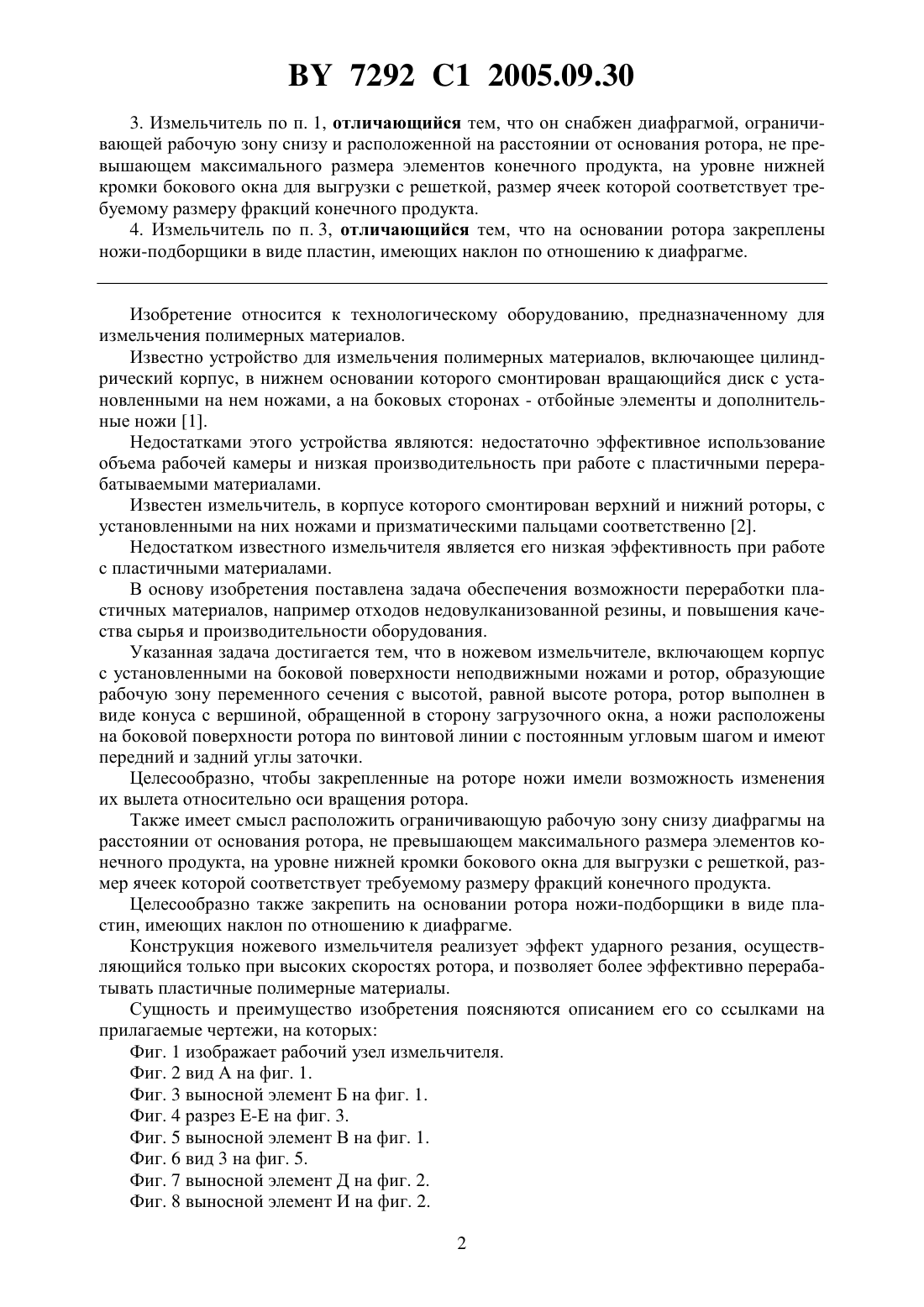

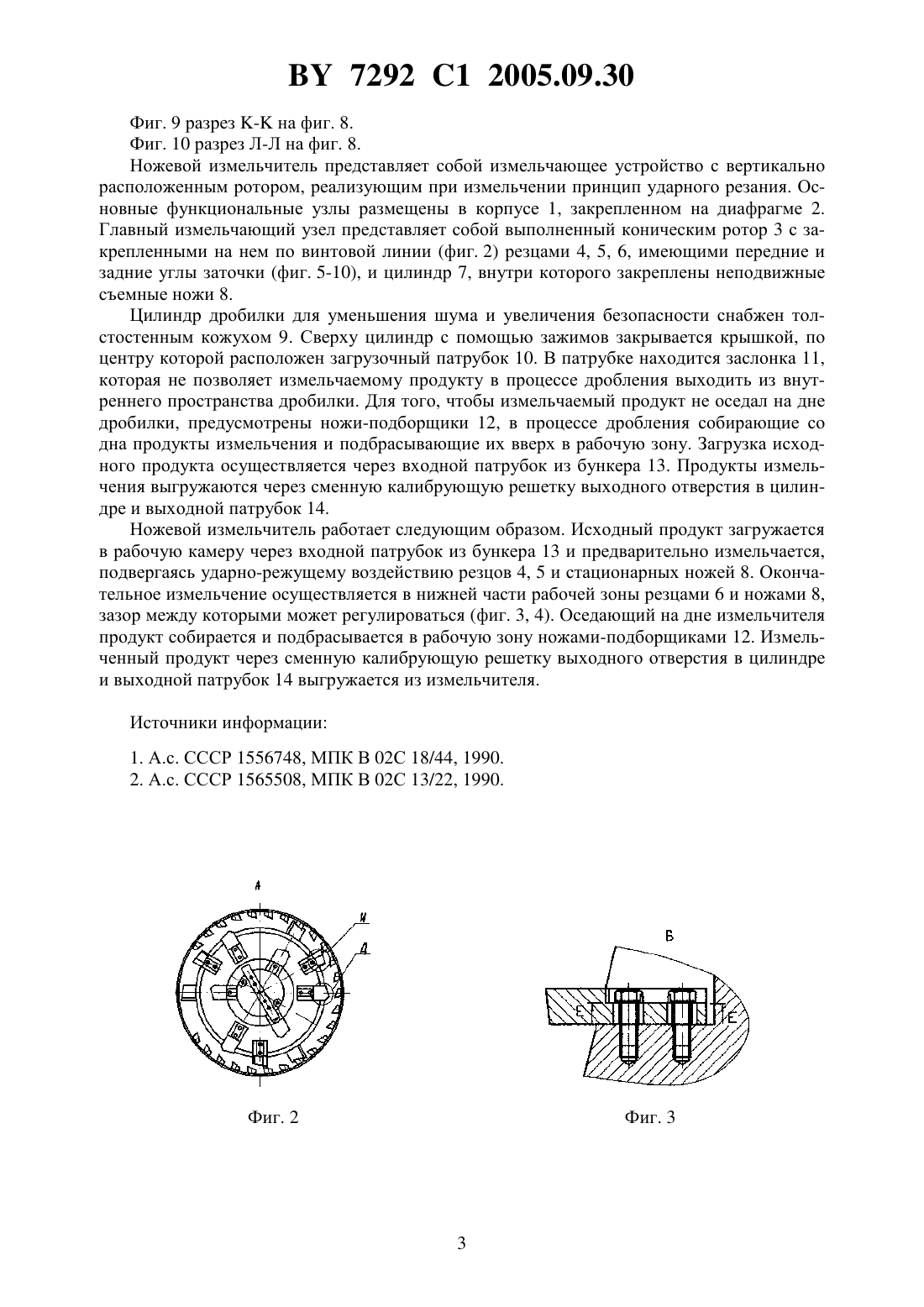

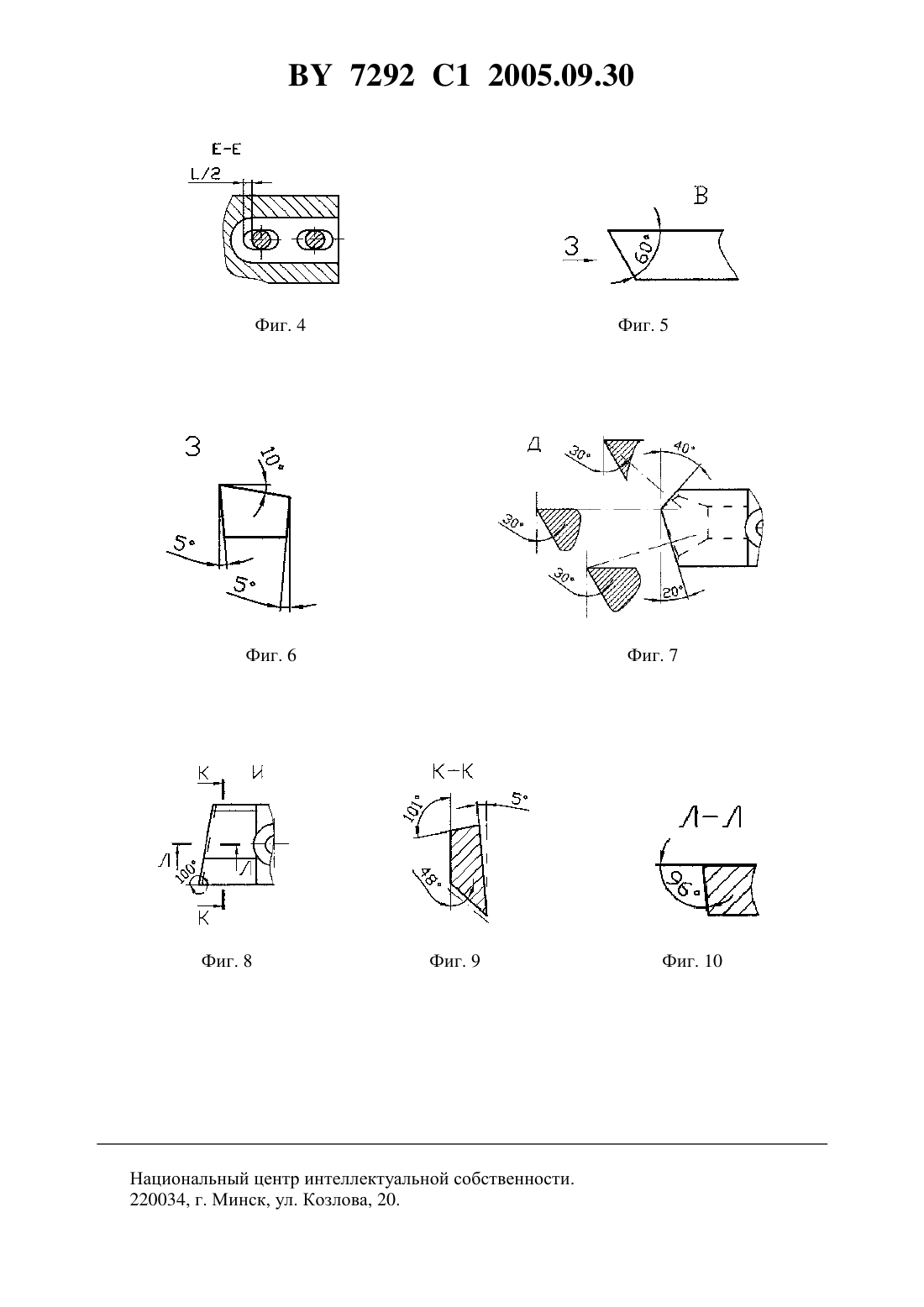

(51)02 18/44, 13/20 НАЦИОНАЛЬНЫЙ ЦЕНТР ИНТЕЛЛЕКТУАЛЬНОЙ СОБСТВЕННОСТИ(71) Заявитель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(72) Авторы Благодарный Владимир Маркович Божков Владимир Анатольевич(73) Патентообладатель Государственное учреждение высшего профессионального образования Белорусско-Российский университет(57) 1. Ножевой измельчитель, включающий корпус с загрузочным и разгрузочным окнами и установленными на боковой поверхности неподвижными ножами, ротор с ножами, образующими рабочую зону переменного сечения с высотой, равной высоте ротора, отличающийся тем, что ротор выполнен в виде конуса с вершиной, обращенной в сторону загрузочного окна, а ножи расположены с постоянным угловым шагом на боковой поверхности ротора по винтовой линии постоянного шага и снабжены передним и задним углами заточки. 2. Измельчитель по п. 1, отличающийся тем, что ножи закреплены на роторе с возможностью изменения их вылета относительно оси вращения ротора. 7292 1 2005.09.30 3. Измельчитель по п. 1, отличающийся тем, что он снабжен диафрагмой, ограничивающей рабочую зону снизу и расположенной на расстоянии от основания ротора, не превышающем максимального размера элементов конечного продукта, на уровне нижней кромки бокового окна для выгрузки с решеткой, размер ячеек которой соответствует требуемому размеру фракций конечного продукта. 4. Измельчитель по п. 3, отличающийся тем, что на основании ротора закреплены ножи-подборщики в виде пластин, имеющих наклон по отношению к диафрагме. Изобретение относится к технологическому оборудованию, предназначенному для измельчения полимерных материалов. Известно устройство для измельчения полимерных материалов, включающее цилиндрический корпус, в нижнем основании которого смонтирован вращающийся диск с установленными на нем ножами, а на боковых сторонах - отбойные элементы и дополнительные ножи 1. Недостатками этого устройства являются недостаточно эффективное использование объема рабочей камеры и низкая производительность при работе с пластичными перерабатываемыми материалами. Известен измельчитель, в корпусе которого смонтирован верхний и нижний роторы, с установленными на них ножами и призматическими пальцами соответственно 2. Недостатком известного измельчителя является его низкая эффективность при работе с пластичными материалами. В основу изобретения поставлена задача обеспечения возможности переработки пластичных материалов, например отходов недовулканизованной резины, и повышения качества сырья и производительности оборудования. Указанная задача достигается тем, что в ножевом измельчителе, включающем корпус с установленными на боковой поверхности неподвижными ножами и ротор, образующие рабочую зону переменного сечения с высотой, равной высоте ротора, ротор выполнен в виде конуса с вершиной, обращенной в сторону загрузочного окна, а ножи расположены на боковой поверхности ротора по винтовой линии с постоянным угловым шагом и имеют передний и задний углы заточки. Целесообразно, чтобы закрепленные на роторе ножи имели возможность изменения их вылета относительно оси вращения ротора. Также имеет смысл расположить ограничивающую рабочую зону снизу диафрагмы на расстоянии от основания ротора, не превышающем максимального размера элементов конечного продукта, на уровне нижней кромки бокового окна для выгрузки с решеткой, размер ячеек которой соответствует требуемому размеру фракций конечного продукта. Целесообразно также закрепить на основании ротора ножи-подборщики в виде пластин, имеющих наклон по отношению к диафрагме. Конструкция ножевого измельчителя реализует эффект ударного резания, осуществляющийся только при высоких скоростях ротора, и позволяет более эффективно перерабатывать пластичные полимерные материалы. Сущность и преимущество изобретения поясняются описанием его со ссылками на прилагаемые чертежи, на которых Фиг. 1 изображает рабочий узел измельчителя. Фиг. 2 вид А на фиг. 1. Фиг. 3 выносной элемент Б на фиг. 1. Фиг. 4 разрез - на фиг. 3. Фиг. 5 выносной элемент В на фиг. 1. Фиг. 6 вид 3 на фиг. 5. Фиг. 7 выносной элемент Д на фиг. 2. Фиг. 8 выносной элемент И на фиг. 2. 2 7292 1 2005.09.30 Фиг. 9 разрез - на фиг. 8. Фиг. 10 разрез Л-Л на фиг. 8. Ножевой измельчитель представляет собой измельчающее устройство с вертикально расположенным ротором, реализующим при измельчении принцип ударного резания. Основные функциональные узлы размещены в корпусе 1, закрепленном на диафрагме 2. Главный измельчающий узел представляет собой выполненный коническим ротор 3 с закрепленными на нем по винтовой линии (фиг. 2) резцами 4, 5, 6, имеющими передние и задние углы заточки (фиг. 5-10), и цилиндр 7, внутри которого закреплены неподвижные съемные ножи 8. Цилиндр дробилки для уменьшения шума и увеличения безопасности снабжен толстостенным кожухом 9. Сверху цилиндр с помощью зажимов закрывается крышкой, по центру которой расположен загрузочный патрубок 10. В патрубке находится заслонка 11,которая не позволяет измельчаемому продукту в процессе дробления выходить из внутреннего пространства дробилки. Для того, чтобы измельчаемый продукт не оседал на дне дробилки, предусмотрены ножи-подборщики 12, в процессе дробления собирающие со дна продукты измельчения и подбрасывающие их вверх в рабочую зону. Загрузка исходного продукта осуществляется через входной патрубок из бункера 13. Продукты измельчения выгружаются через сменную калибрующую решетку выходного отверстия в цилиндре и выходной патрубок 14. Ножевой измельчитель работает следующим образом. Исходный продукт загружается в рабочую камеру через входной патрубок из бункера 13 и предварительно измельчается,подвергаясь ударно-режущему воздействию резцов 4, 5 и стационарных ножей 8. Окончательное измельчение осуществляется в нижней части рабочей зоны резцами 6 и ножами 8,зазор между которыми может регулироваться (фиг. 3, 4). Оседающий на дне измельчителя продукт собирается и подбрасывается в рабочую зону ножами-подборщиками 12. Измельченный продукт через сменную калибрующую решетку выходного отверстия в цилиндре и выходной патрубок 14 выгружается из измельчителя. Источники информации 1. А.с. СССР 1556748, МПК В 02 С 18/44, 1990. 2. А.с. СССР 1565508, МПК В 02 С 13/22, 1990. Национальный центр интеллектуальной собственности. 220034, г. Минск, ул. Козлова, 20.
